  1. FLOPPY DISK DRIVE

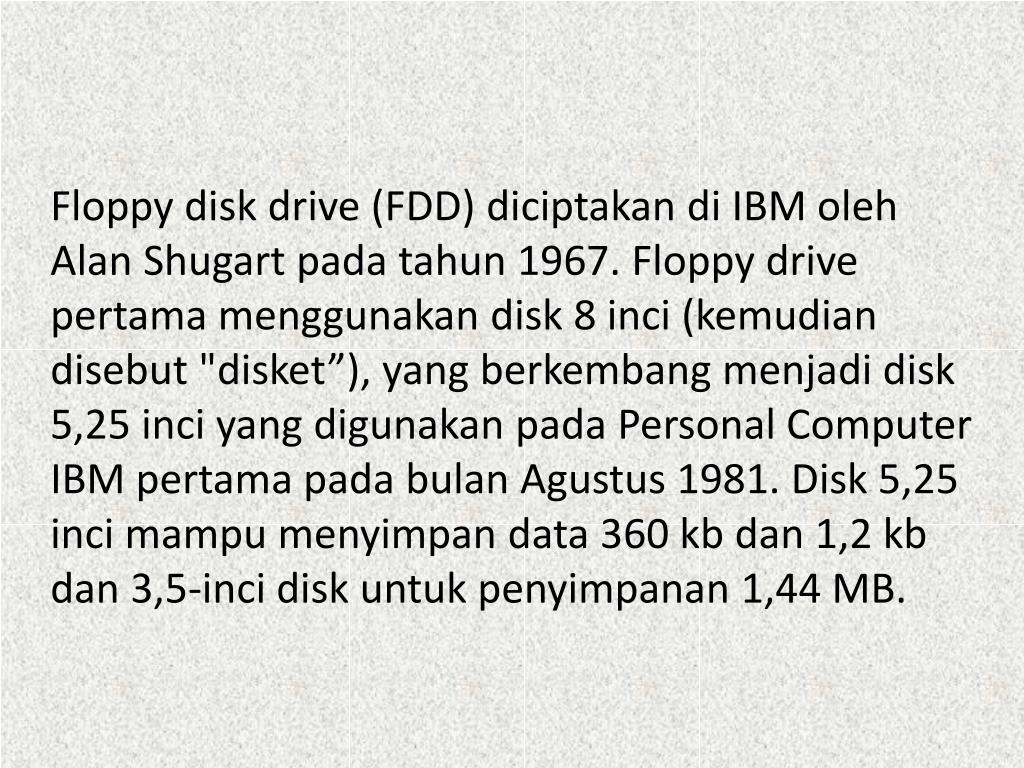

  2. Floppy disk drive (FDD) diciptakandi IBM oleh Alan Shugartpadatahun 1967. Floppy drive pertamamenggunakan disk 8 inci (kemudiandisebut "disket”), yang berkembangmenjadi disk 5,25 inci yang digunakanpada Personal Computer IBM pertamapadabulanAgustus 1981. Disk 5,25 incimampumenyimpan data 360 kb dan 1,2 kb dan 3,5-inci disk untukpenyimpanan 1,44 MB.

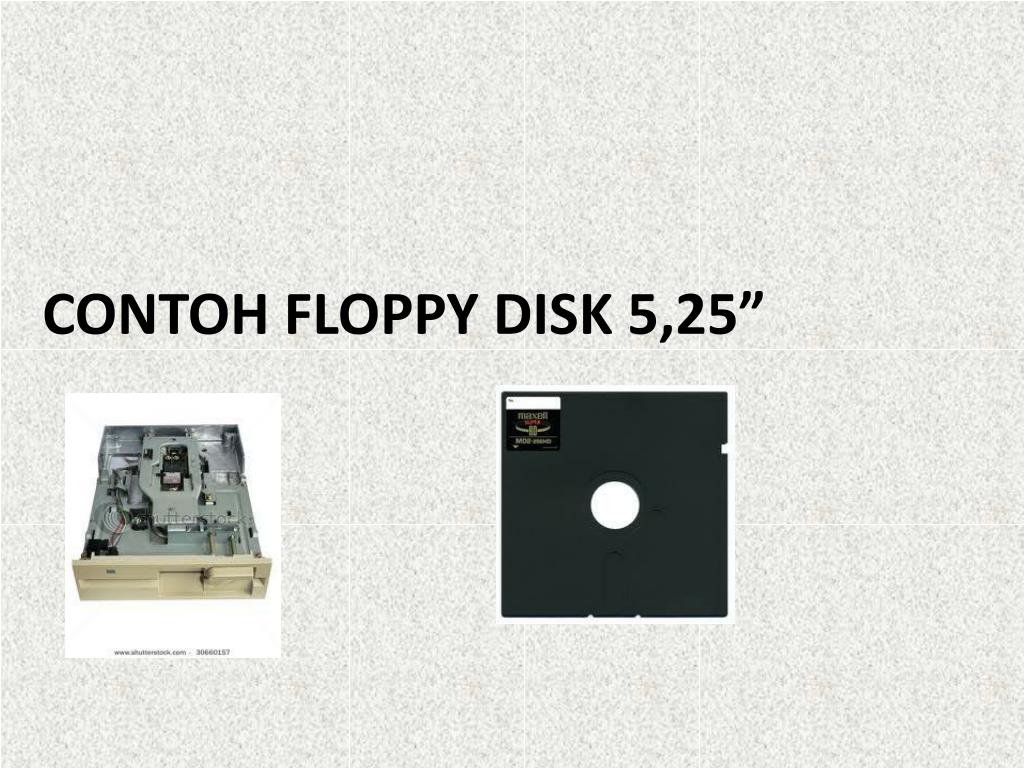

  3. CONTOH FLOPPY DISK 5,25”

  4. CONTOH FLOPPY DISK 3,5”

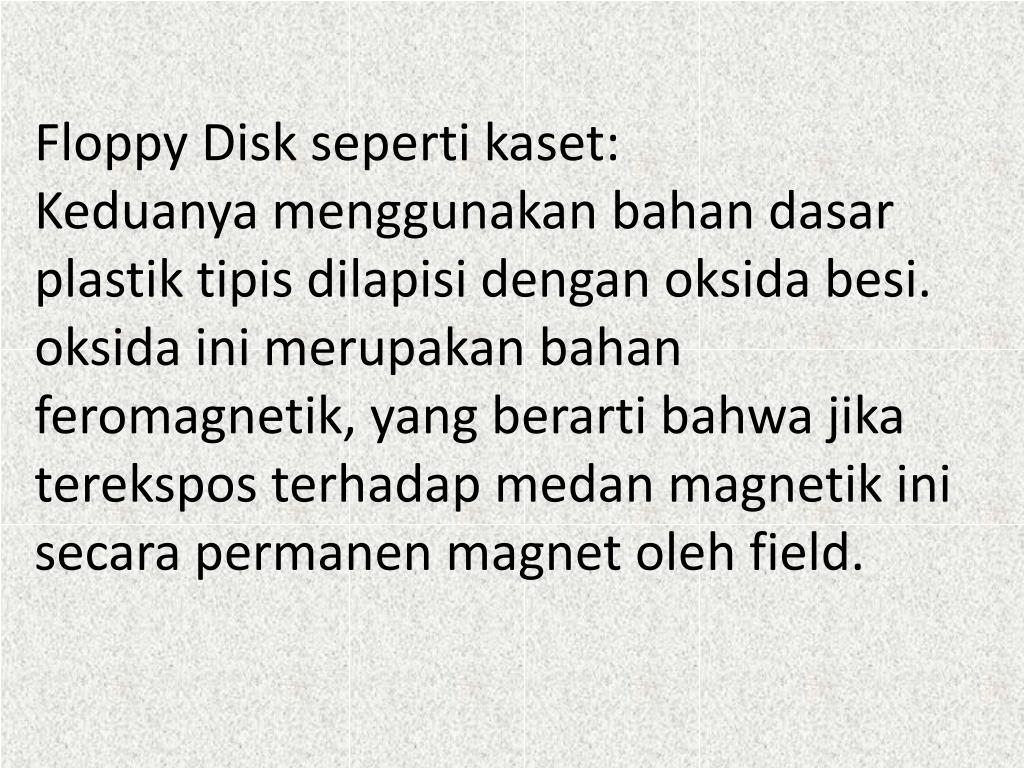

  5. Floppy Disk sepertikaset: Keduanyamenggunakanbahandasarplastiktipisdilapisidenganoksidabesi. oksidainimerupakanbahanferomagnetik, yang berartibahwajikatereksposterhadapmedanmagnetikinisecarapermanen magnet oleh field.

  6. Keduanyadapatmerekaminformasidengancepat. Keduanyadapatdihapusdandigunakankembaliberkali-kali. Keduanyasangatmurahdanmudahdigunakan.

  7. BAGIAN-BAGIAN UTAMA DARI FDD MELIPUTI: * Head Baca/Tulis* Drive Motor* Stepper Motor* Mechanical Frame* Circuit Board

  8. HEAD BACA/TULIS Terletakdikeduasisidisket, keduanyabergerakbersamaanpadaperakitan yang sama. Kepalatidaklangsungsalingberseberangandalamupayauntukmencegahinteraksiantaraoperasimenulispadamasing-masingduapermukaan media. Kepala yang samadigunakanuntukmembacadanmenulis, sementarakepala, yang kedualebihdigunakanuntukmenghapussebelumituditulis. Hal inimemungkinkan data yang akanditulispada yang lebihluas "bersih," tanpamengganggu data analog padajalur yang berdekatan.

  9. DRIVE MOTOR Sebuah motor spindle yang sangatkecilbergerakpadalogamdipusatdisket, berputaritudirotasi 300 atau 360 per menit (RPM).

  10. STEPPER MOTOR Motor inimembuatsejumlahketepatanmelangkahuntukmemindahkanmembaca / menulis unit kepalakeposisi track yang tepat. Unit kepalabaca / tulisadalaheratpadaporos motor stepper.

  11. MECHANICAL FRAME Sebuahsistemtuas yang membukajendelakecildidisketpelindunguntukmemungkinkanmembaca / menuliskepalamenyentuh media disketdua-sisi. Sebuahtomboleksternalmemungkinkandisket yang akandikeluarkan, dimanatitikjendelapelindung spring-loaded padadisketmenutup.

  12. CIRCUIT BOARDBerisisemuaelektronikuntukmenangani data yang dibacadariataudituliskedisket. Inijugamengontrolsirkuitkontrol stepper-motor yang digunakanuntukmemindahkanmembaca / menuliskepalauntukmelacakmasing-masing, sertagerakankepalabaca / tuliskearahpermukaandisket.

  13. Cara kerjadangambarantentangbagaimanasebuah floppy disk drive menulis data ke floppy disk

  14. Program memberikaninstruksiuntukperangkatkeraskomputeruntukmenulis file data pada disk floppy, yang sangatmiripdenganpiringtunggaldalam hard disk drive kecualibahwaituberputarlebihlambat, dengankapasitasjauhlebihsedikitdanwaktuakseslebihlambat.

  15. Perangkatkeraskomputerdan controller floppy-disk-drive mulaimenggerakkan motor drive untukmemutar floppy disk. Disk memiliki trek konsentrisbanyakdisetiapsisi. Setiap track dibagimenjadisegmen yang lebihkecil yang disebutsektor

  16. Sebuah motor kedua, yang disebut motor stepper, memutarporos gear secarabertahapsehinggacocokdenganjarakantaralintasan.

  17. Waktu yang diperlukanuntuksampaike trek yang benardisebut "waktuakses." Tindakaninimelangkah (parsial) dari motor stepper bergerakmembaca / menuliskepala. Elektronik floppy-disk-drive tahuberapabanyaklangkah motor harusberalihkememindahkanmembaca / menuliskepalake trek yang benar.

  18. Membaca / menuliskepalaberhentidi trek. Kepalamembacamemeriksaalamat prewritten padadisketdiformatuntukmemastikanituadalahmenggunakansisidisket yang benardanberadadijalur yang tepat. Operasiinisangatmiripdengancarapemutarpiringanhitamsecaraotomatismasukkealurtertentupadakaset

  19. Sebelum data dari program dituliskankedisket, sebuahmenghapuskoilsektorsebelummenulis data sektordengankepalamenulis. Sektorterhapuslebihlebardarisektortertulis - caraini, tidakadasinyaldarisektordi trek yang berdekatanakanmengganggusektordi trek yang sedangditulis.

  20. Kepalamenulisenergimenempatkan data padadisketdenganmedan magnet, besi, bar-magnet partikel yang melekatpadapermukaandisket, sangatmiripdenganteknologi yang digunakandalamgarisdibelakangkartukredit. Partikel-partikel magnet memilikikutubutaradanselatanberorientasisedemikianrupasehinggapolamerekadapatdideteksidanmembacapadaoperasibacaberikutnya

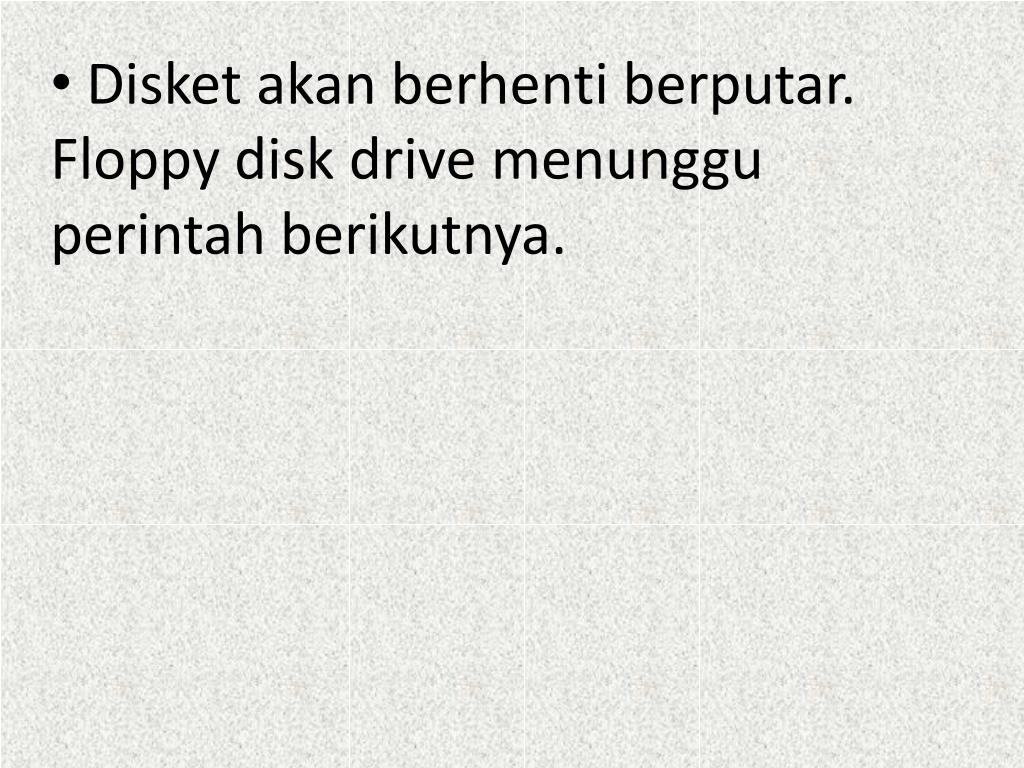

  21. Disketakanberhentiberputar. Floppy disk drive menungguperintahberikutnya.
