  1. Raytracing in lichttechnologie Guy Durinck Laboratorium voor Optische Metingen en Lichttechnologie Departement Industrieel Ingenieur KaHo Sint-Lievenhogeschool, Gent Associatie K.U.Leuven 1 maart 2006

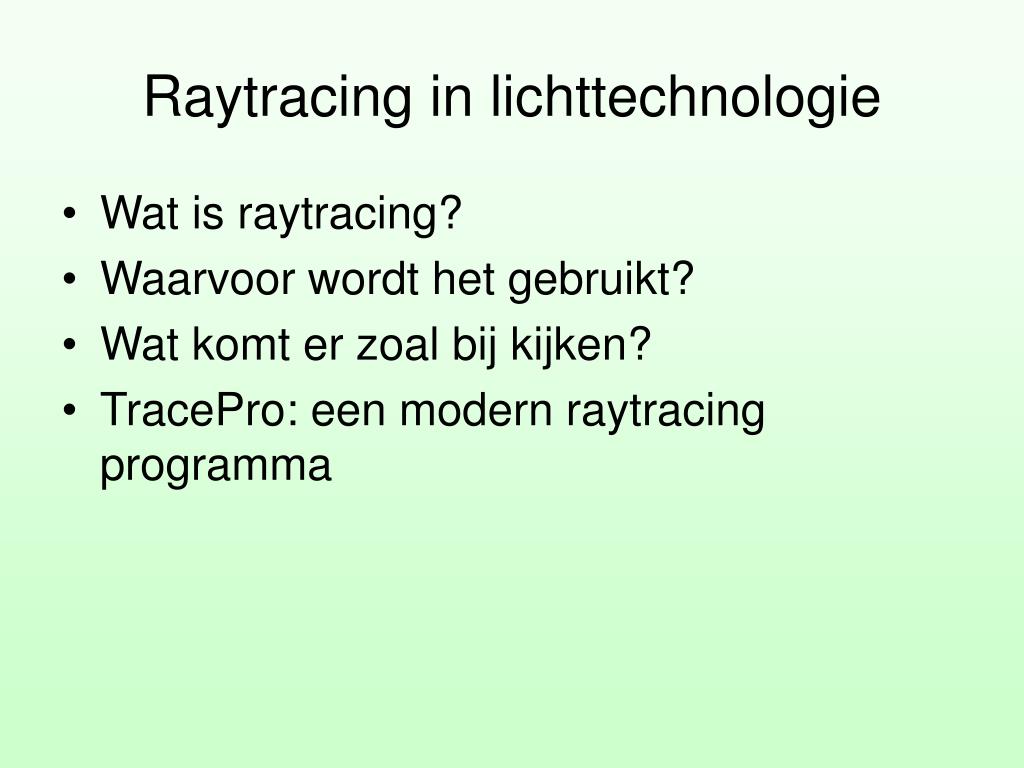

  2. Raytracing in lichttechnologie • Wat is raytracing? • Waarvoor wordt het gebruikt? • Wat komt er zoal bij kijken? • TracePro: een modern raytracing programma

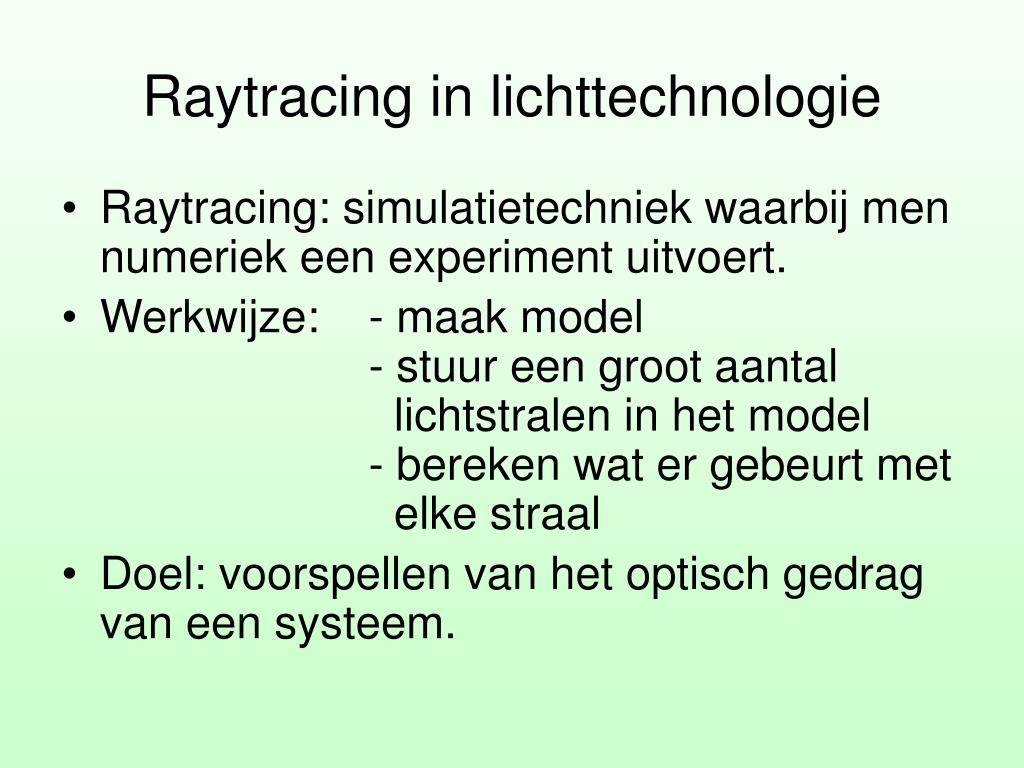

  3. Raytracing in lichttechnologie • Raytracing: simulatietechniek waarbij men numeriek een experiment uitvoert. • Werkwijze: - maak model - stuur een groot aantal lichtstralen in het model - bereken wat er gebeurt met elke straal • Doel: voorspellen van het optisch gedrag van een systeem.

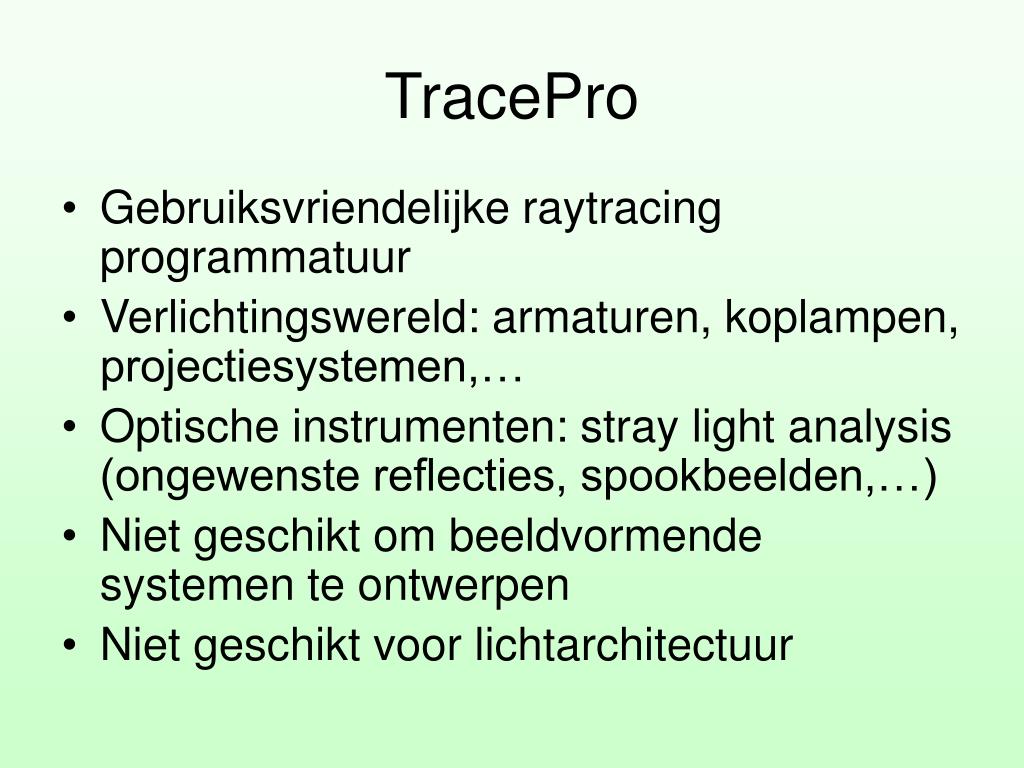

  4. TracePro • Gebruiksvriendelijke raytracing programmatuur • Verlichtingswereld: armaturen, koplampen, projectiesystemen,… • Optische instrumenten: stray light analysis (ongewenste reflecties, spookbeelden,…) • Niet geschikt om beeldvormende systemen te ontwerpen • Niet geschikt voor lichtarchitectuur

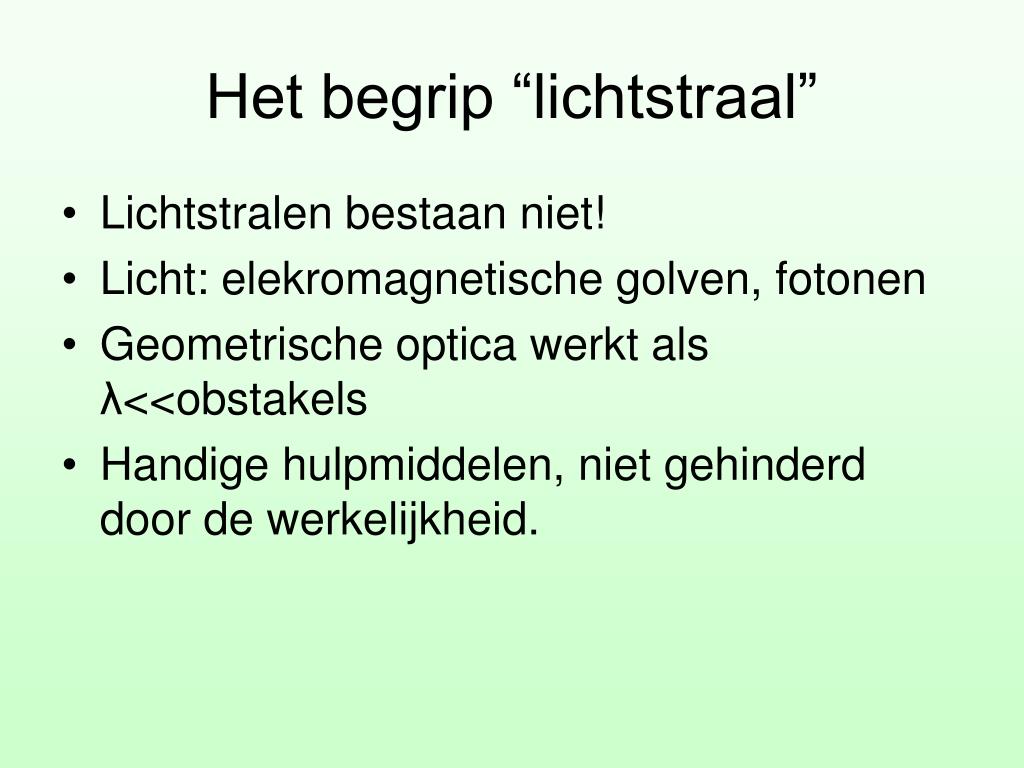

  5. Het begrip “lichtstraal” • Lichtstralen bestaan niet! • Licht: elekromagnetische golven, fotonen • Geometrische optica werkt als λ<<obstakels • Handige hulpmiddelen, niet gehinderd door de werkelijkheid.

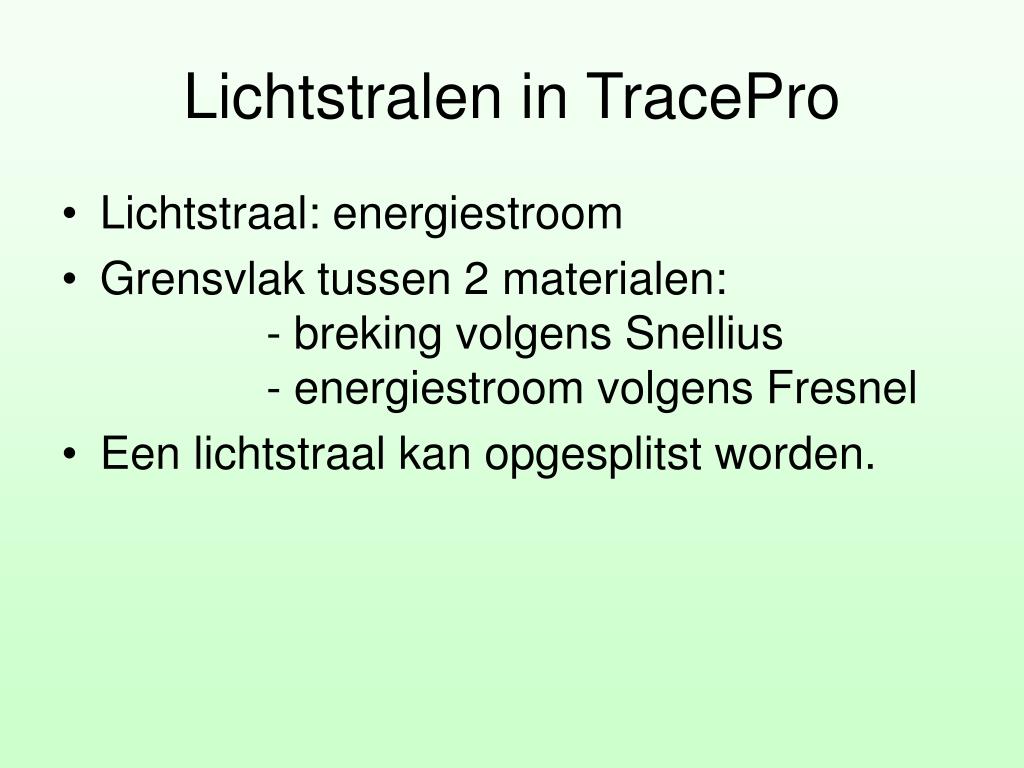

  6. Lichtstralen in TracePro • Lichtstraal: energiestroom • Grensvlak tussen 2 materialen: - breking volgens Snellius - energiestroom volgens Fresnel • Een lichtstraal kan opgesplitst worden.

  7. Lichtstralen in TracePro • Balk in plexiglas • Randen: stralen splitsen op volgens Snellius en Fresnel • 5% drempel (default)

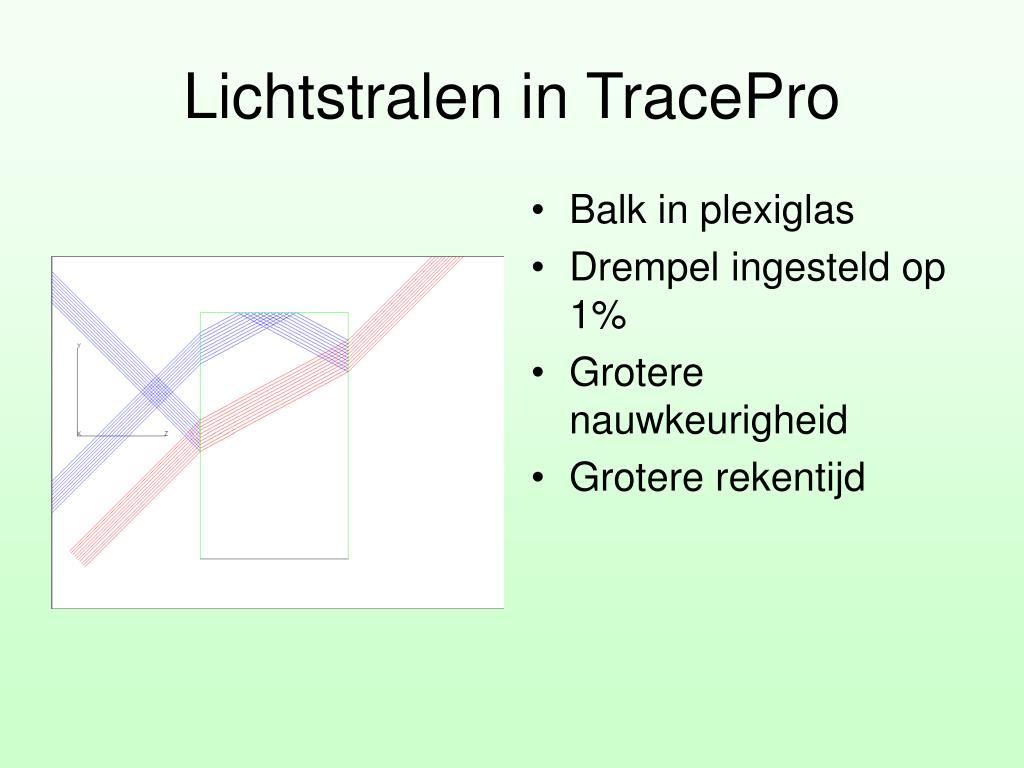

  8. Lichtstralen in TracePro • Balk in plexiglas • Drempel ingesteld op 1% • Grotere nauwkeurigheid • Grotere rekentijd

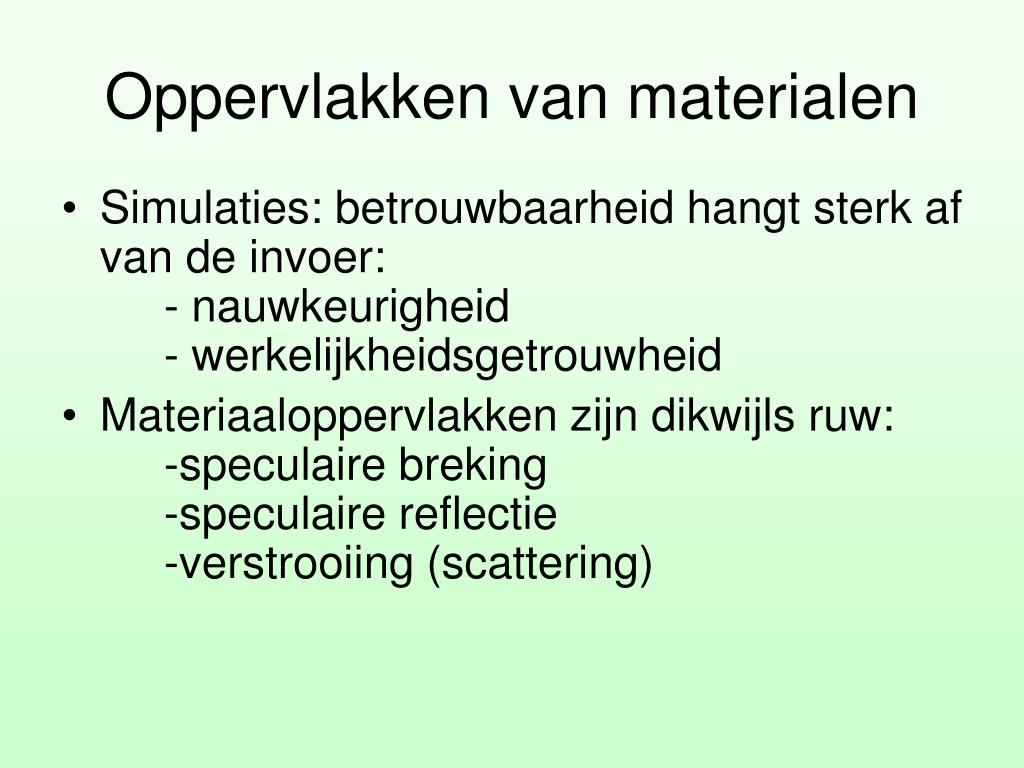

  9. Oppervlakken van materialen • Simulaties: betrouwbaarheid hangt sterk af van de invoer: - nauwkeurigheid - werkelijkheidsgetrouwheid • Materiaaloppervlakken zijn dikwijls ruw: -speculaire breking -speculaire reflectie -verstrooiing (scattering)

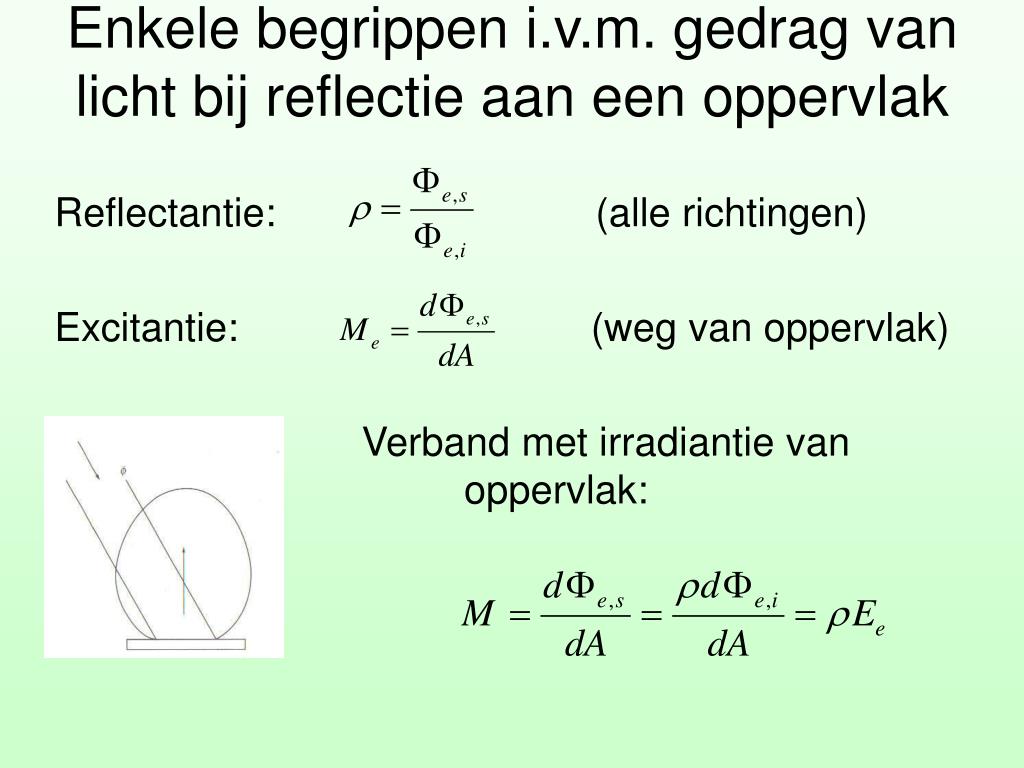

  10. Enkele begrippen i.v.m. gedrag van licht bij reflectie aan een oppervlak Reflectantie: (alle richtingen) Excitantie: (weg van oppervlak) Verband met irradiantie van oppervlak:

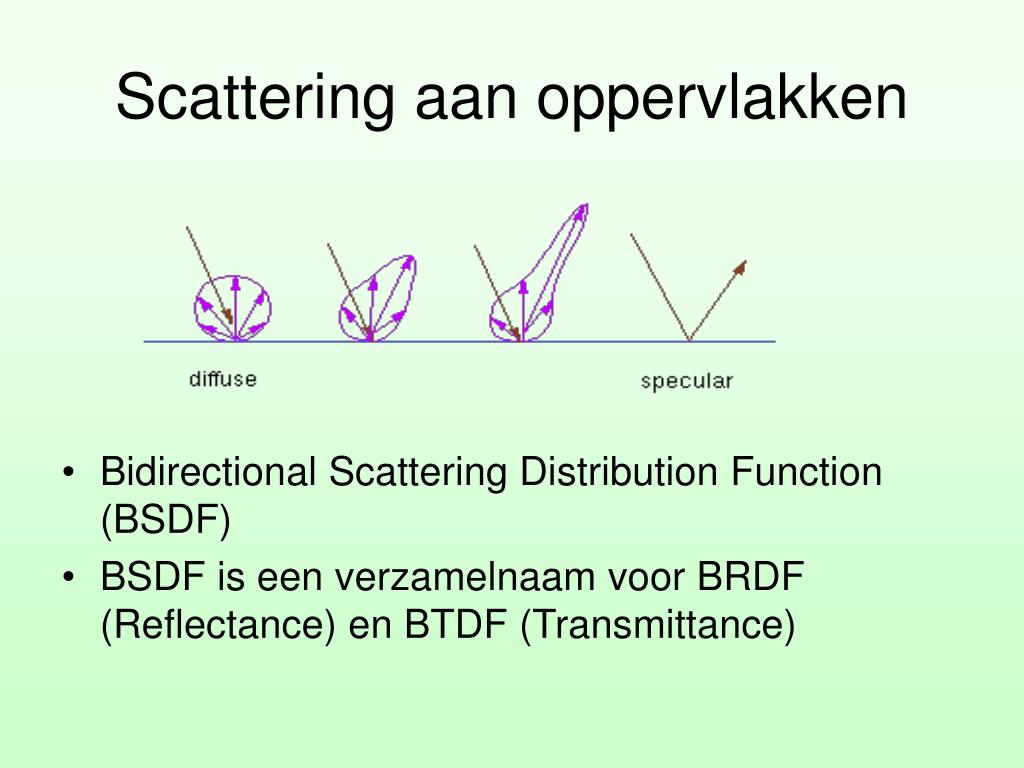

  11. Scattering aan oppervlakken • Bidirectional Scattering Distribution Function (BSDF) • BSDF is een verzamelnaam voor BRDF (Reflectance) en BTDF (Transmittance)

  12. Definitie BSDF • Neem een stukje oppervlak dA • Licht valt in op dA vanuit een bepaalde richting: irradiantie van dA: dEe (watt/m2) • dA wordt nu een lichtbron • In een bepaalde richting straalt dA met radiantie dLe (watt/m2sr). • BSDF wordt gedefinieerd als: • Eenheid BSDF: sr-1

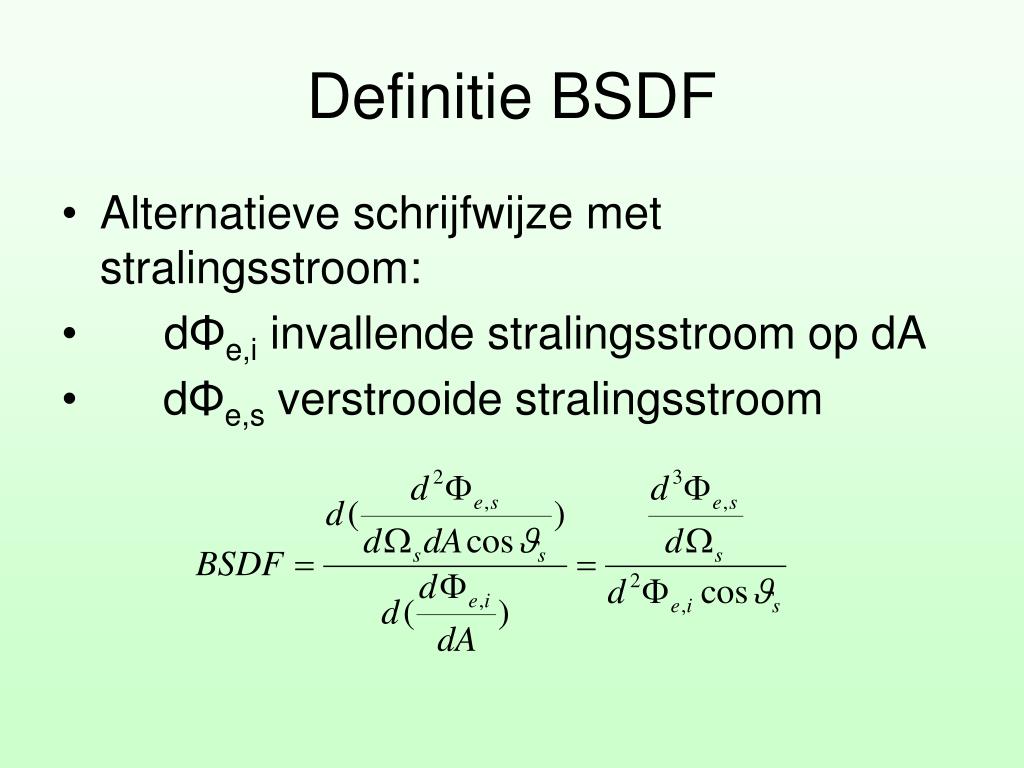

  13. Definitie BSDF • Alternatieve schrijfwijze met stralingsstroom: • dΦe,i invallende stralingsstroom op dA • dΦe,s verstrooide stralingsstroom

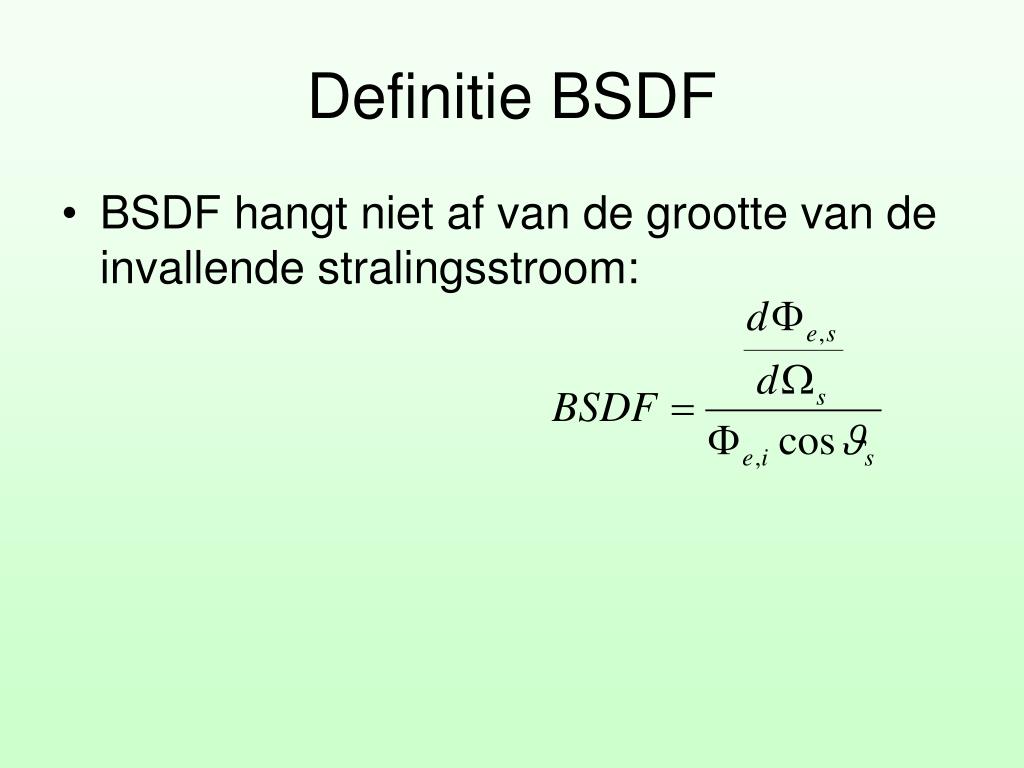

  14. Definitie BSDF • BSDF hangt niet af van de grootte van de invallende stralingsstroom:

  15. Definitie BSDF • De richting van Φe,i is bepaald door θi en Φi • De richting van dΦe,s is bepaald door θs en Φs • Scattering kan golflengteafhankelijk zijn:

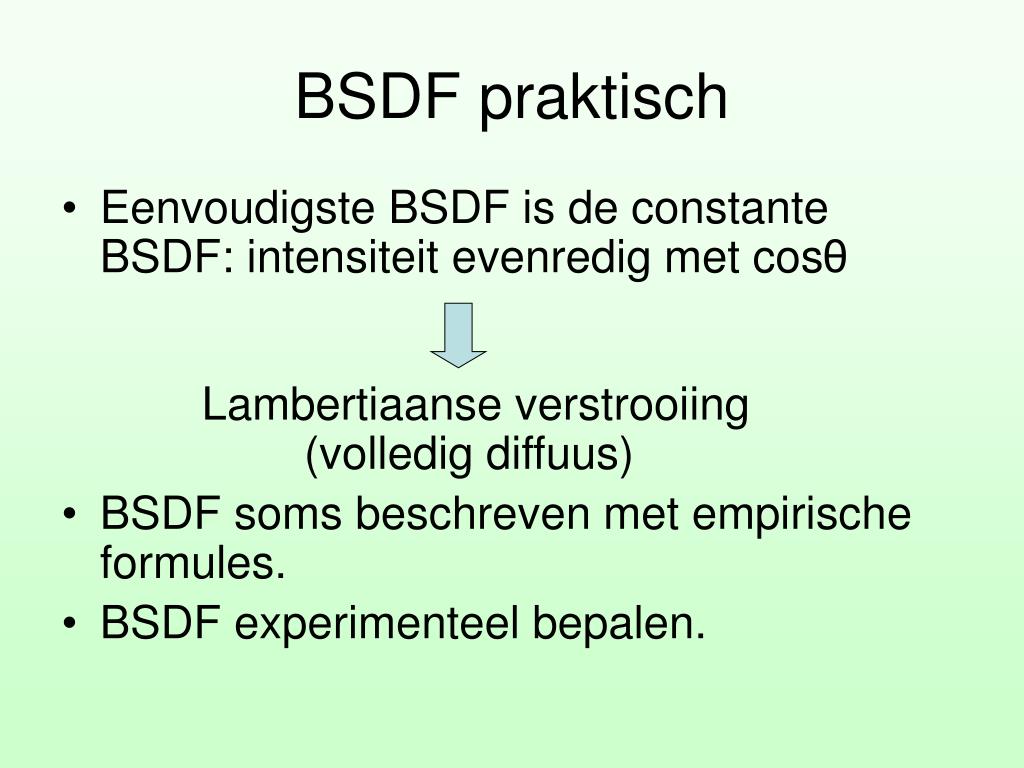

  16. BSDF praktisch • Eenvoudigste BSDF is de constante BSDF: intensiteit evenredig met cosθ Lambertiaanse verstrooiing (volledig diffuus) • BSDF soms beschreven met empirische formules. • BSDF experimenteel bepalen.

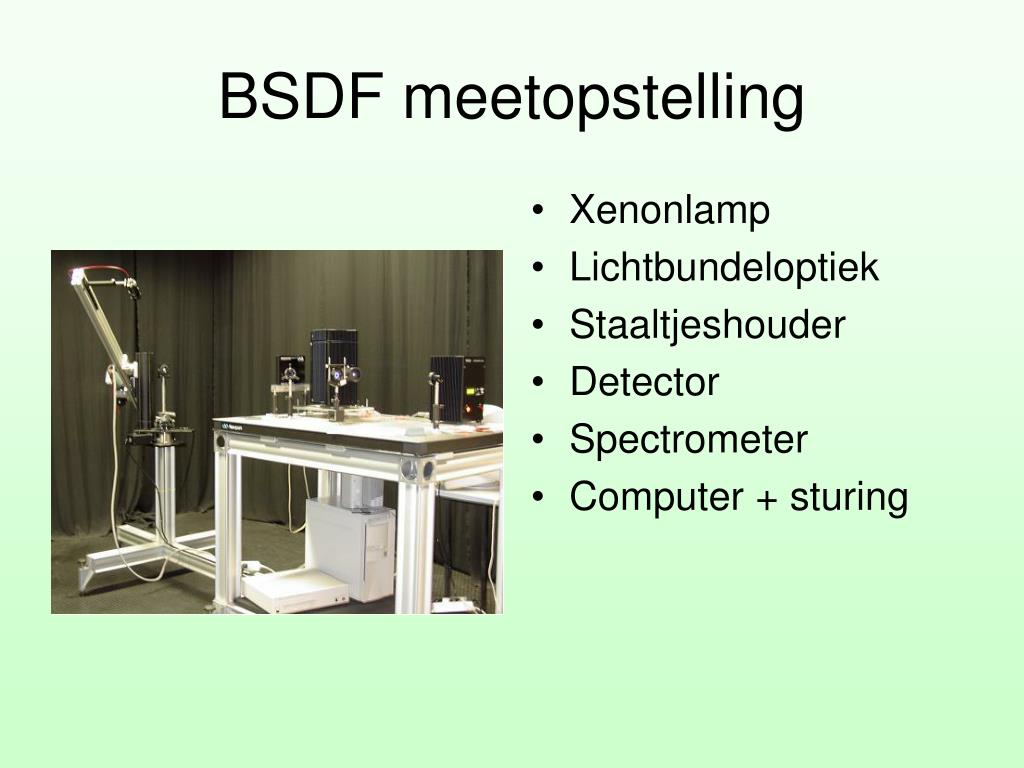

  17. BSDF meetopstelling • Xenonlamp • Lichtbundeloptiek • Staaltjeshouder • Detector • Spectrometer • Computer + sturing

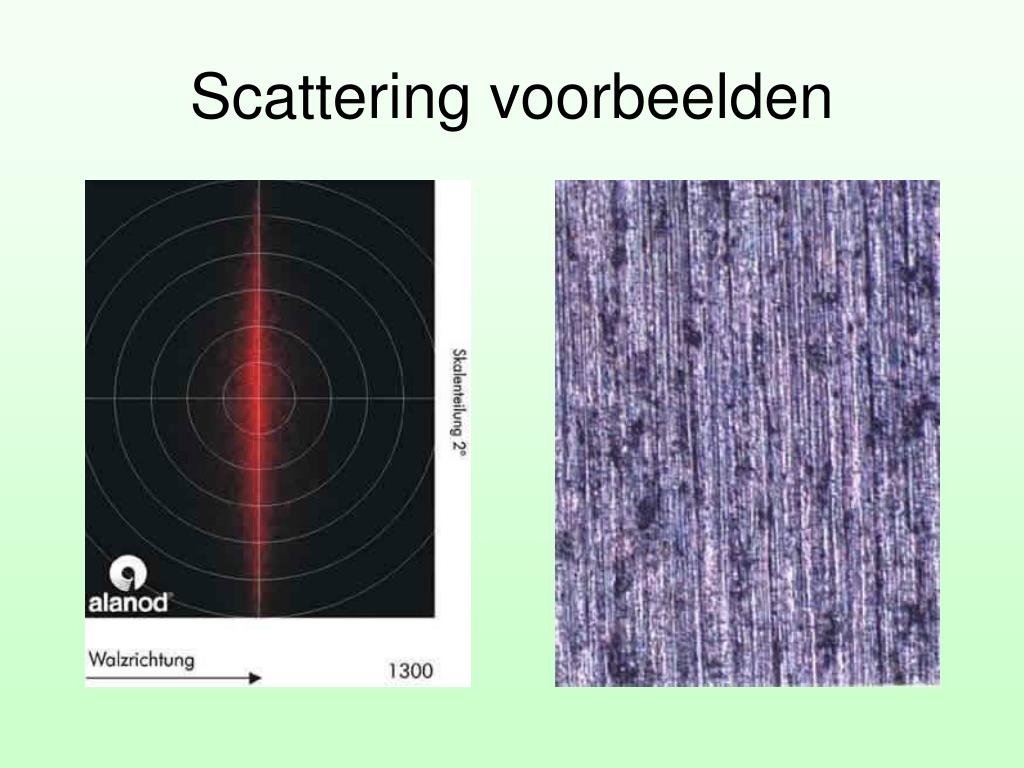

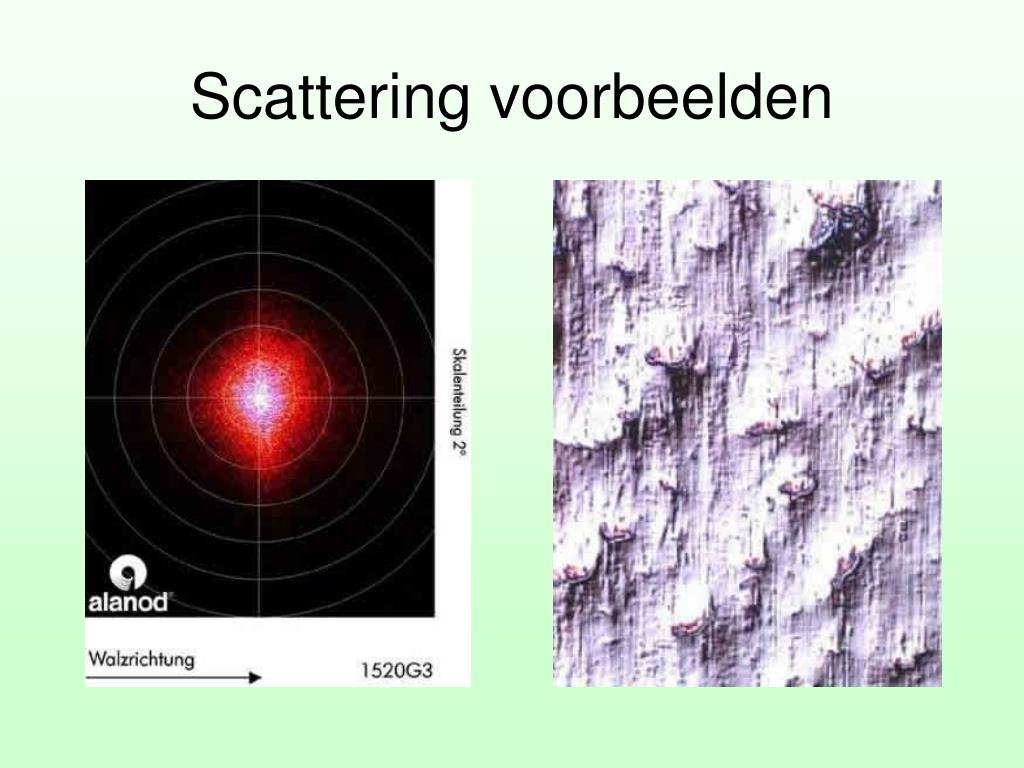

  18. Scattering voorbeelden

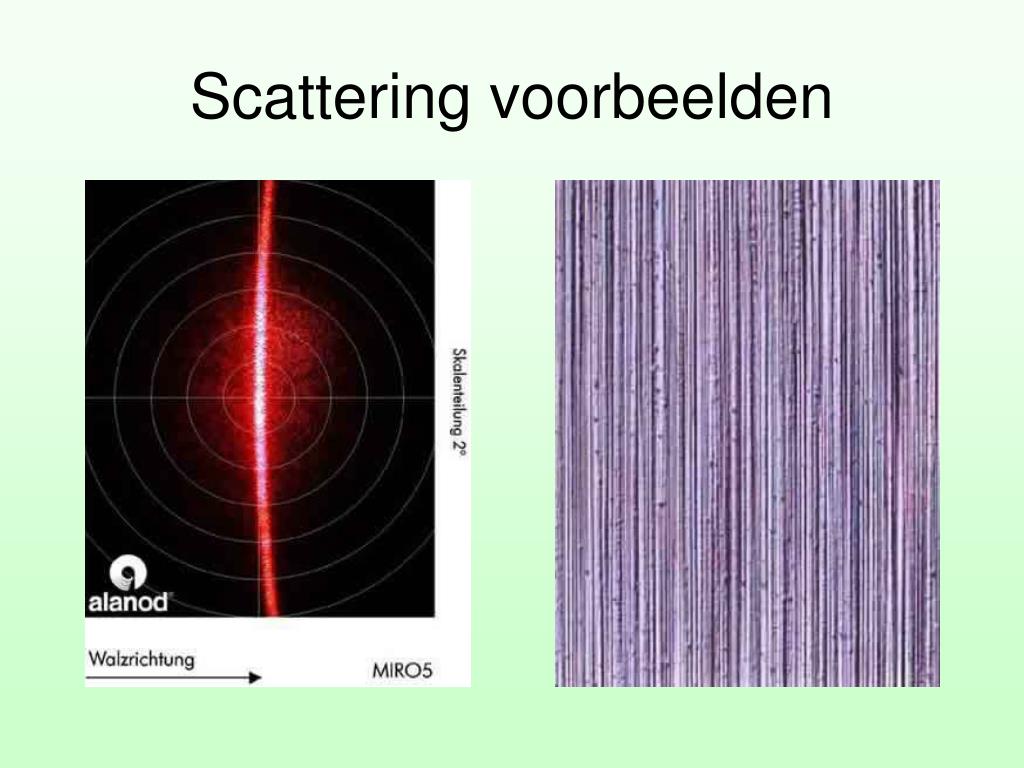

  19. Scattering voorbeelden

  20. Scattering voorbeelden

  21. Scattering voorbeelden

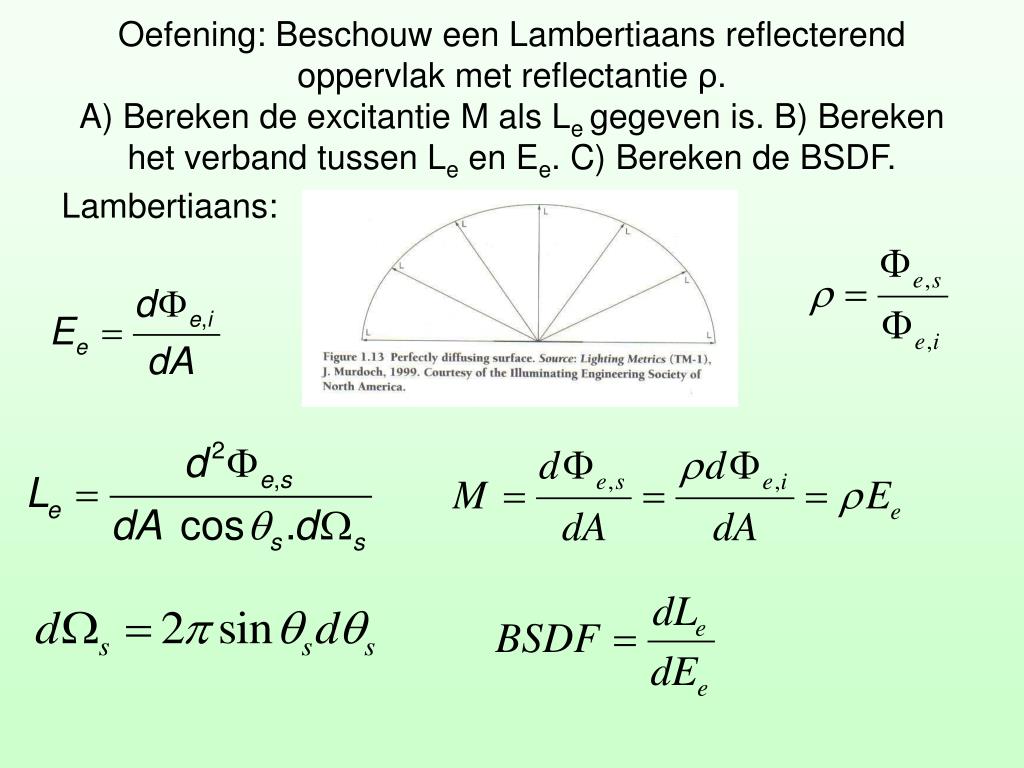

  22. Oefening: Beschouw een Lambertiaans reflecterend oppervlak met reflectantie ρ. A) Bereken de excitantie M als Le gegeven is. B) Bereken het verband tussen Le en Ee. C) Bereken de BSDF. Lambertiaans:

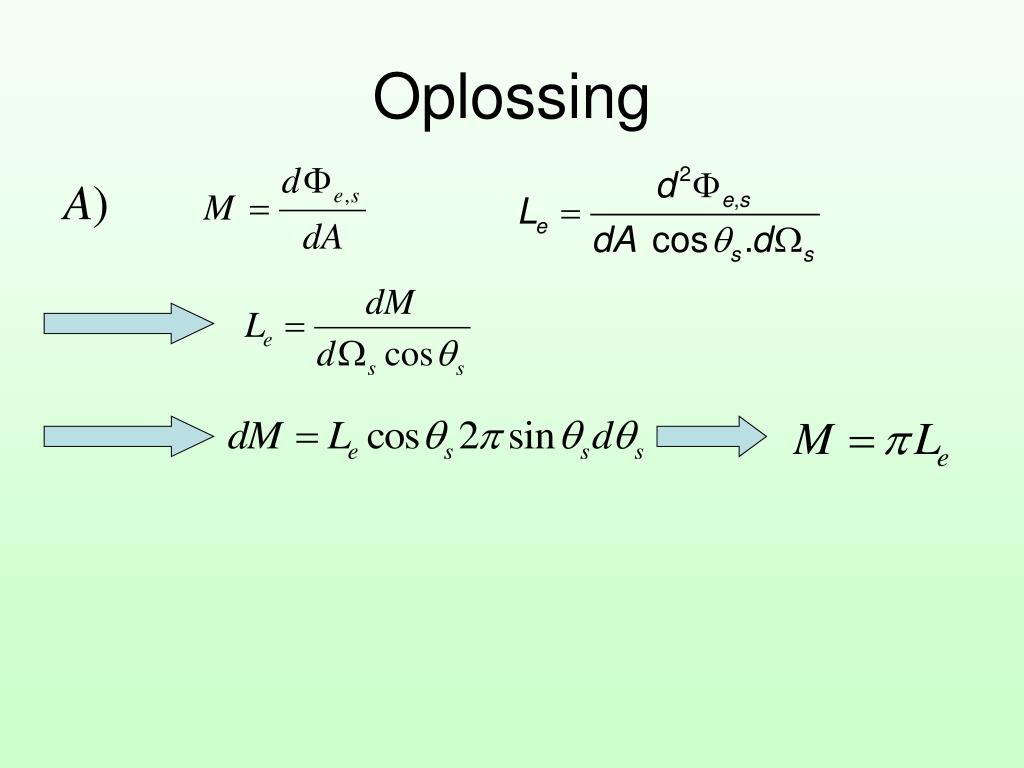

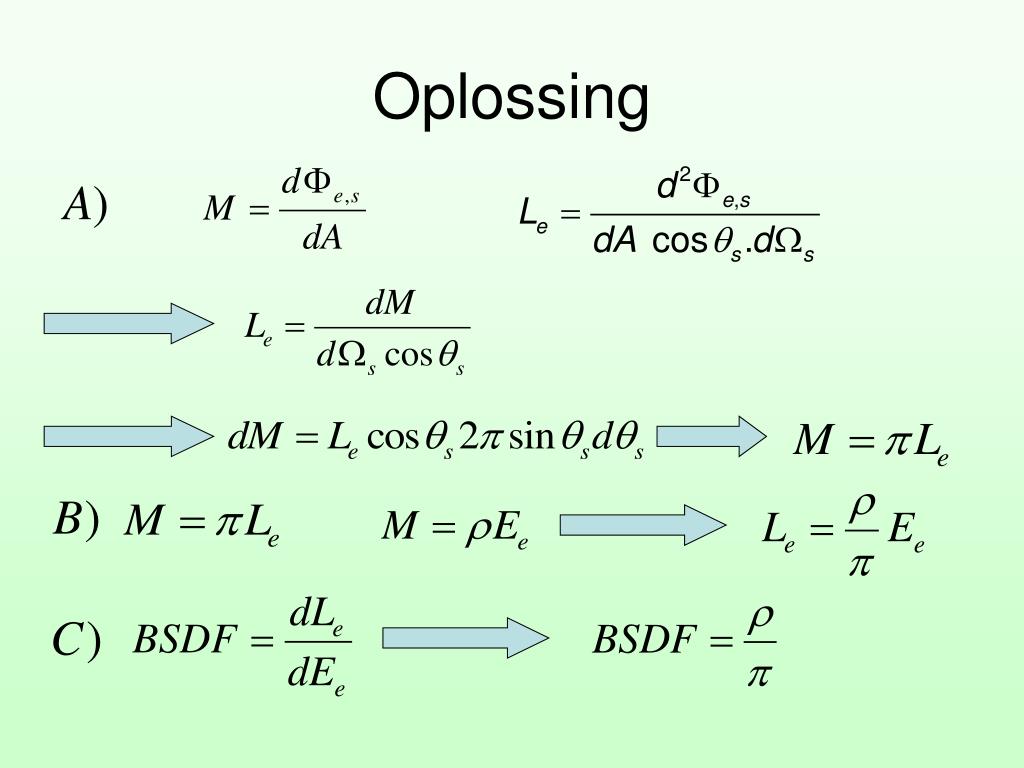

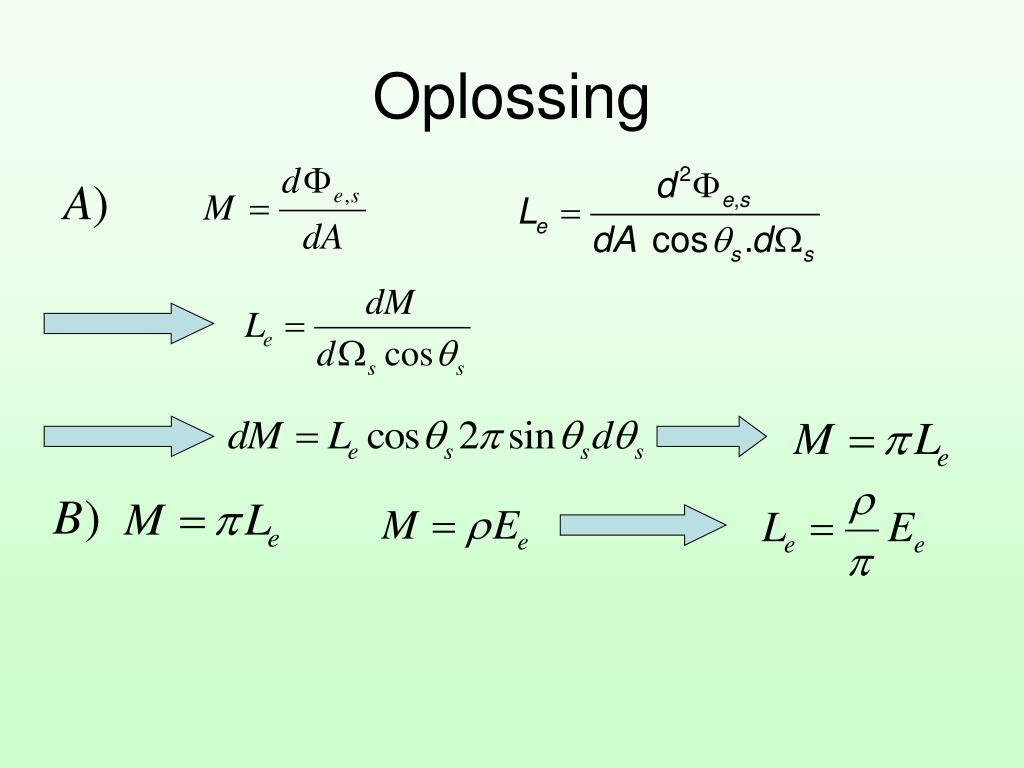

  23. Oplossing

  24. Oplossing

  25. Oplossing

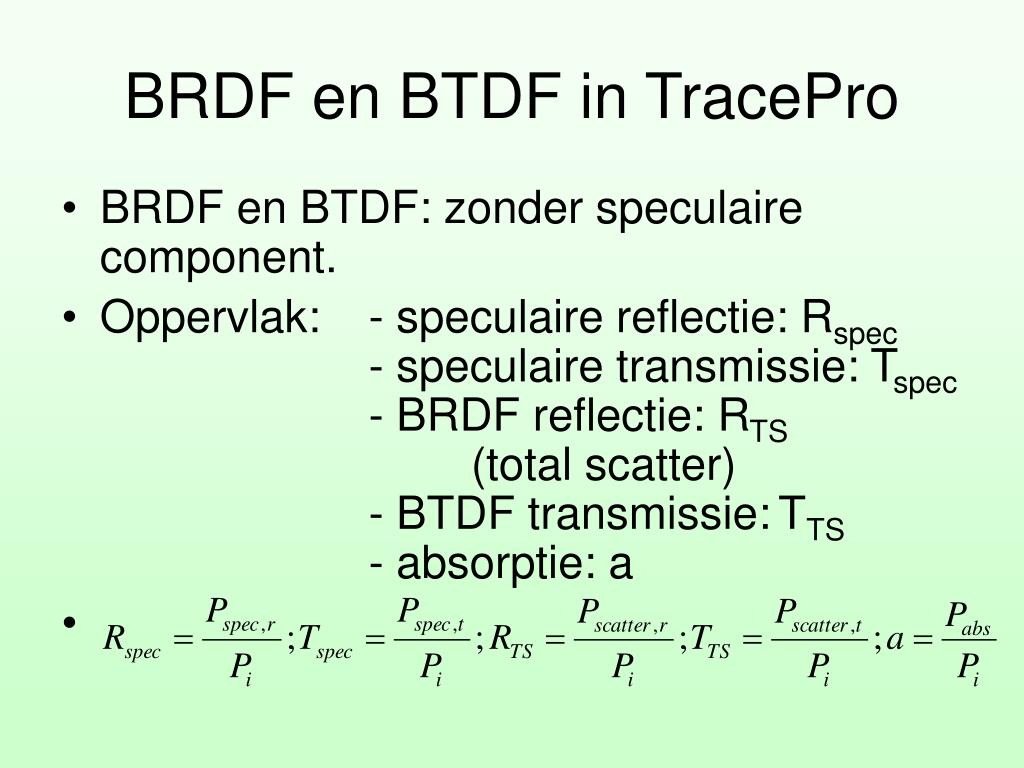

  26. BRDF en BTDF in TracePro • BRDF en BTDF: zonder speculaire component. • Oppervlak: - speculaire reflectie: Rspec - speculaire transmissie: Tspec - BRDF reflectie: RTS (total scatter) - BTDF transmissie: TTS - absorptie: a

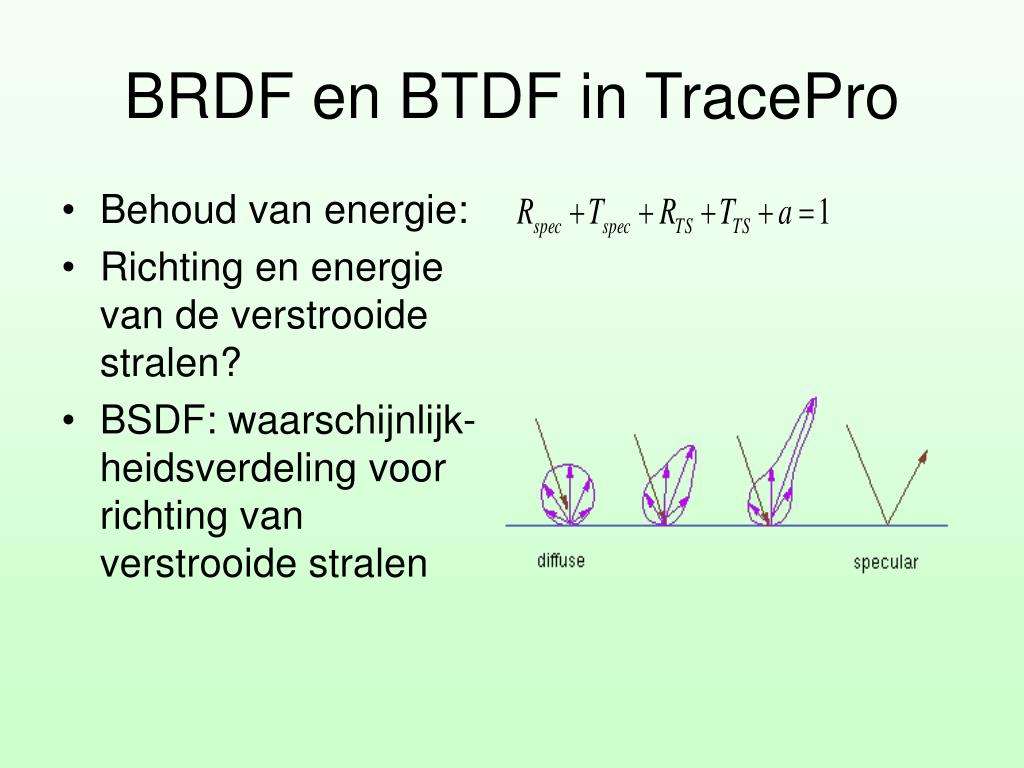

  27. BRDF en BTDF in TracePro • Behoud van energie: • Richting en energie van de verstrooide stralen? • BSDF: waarschijnlijk-heidsverdeling voor richting van verstrooide stralen

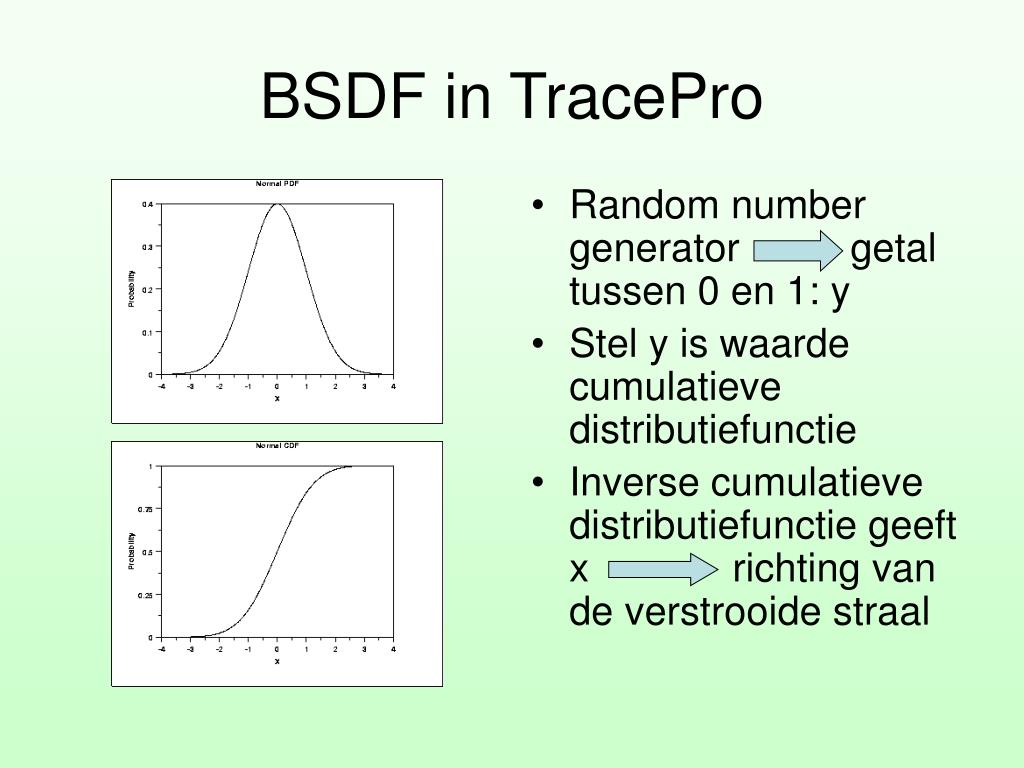

  28. BSDF in TracePro • Random number generator getal tussen 0 en 1: y • Stel y is waarde cumulatieve distributiefunctie • Inverse cumulatieve distributiefunctie geeft x richting van de verstrooide straal

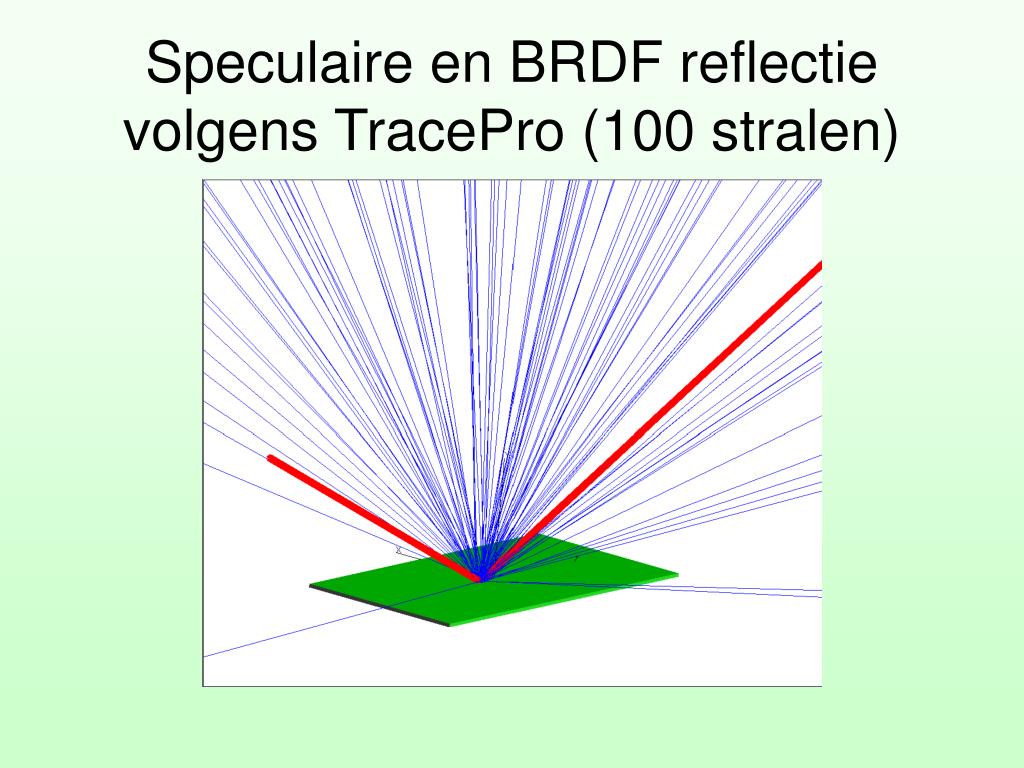

  29. Speculaire en BRDF reflectie volgens TracePro (100 stralen)

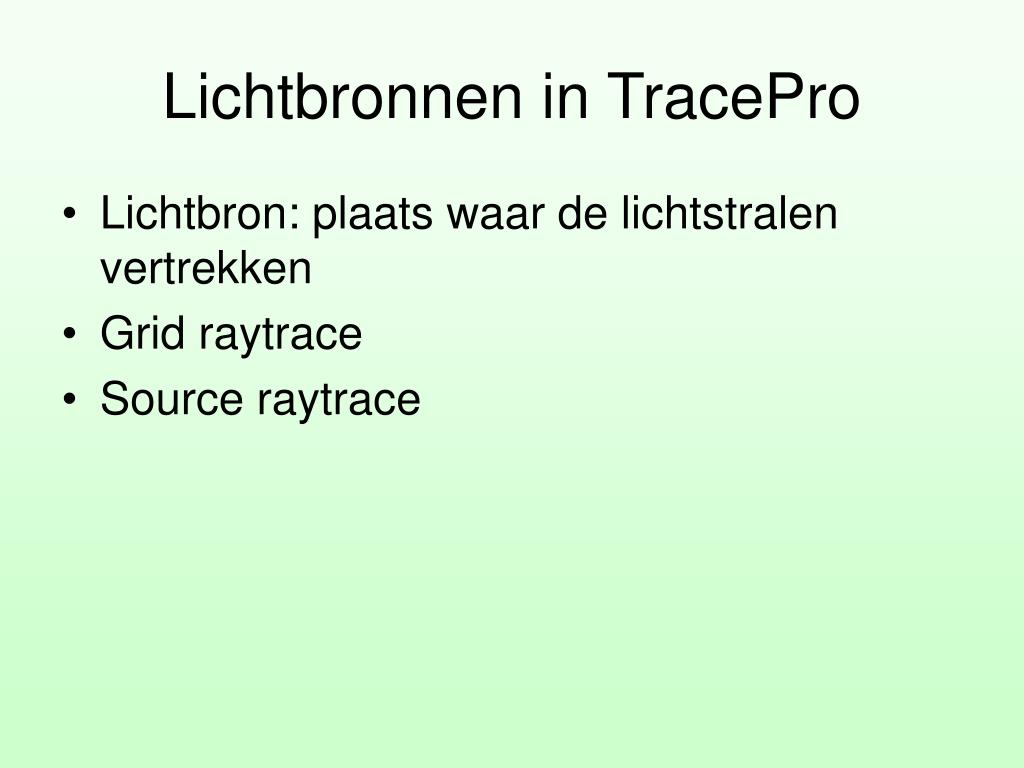

  30. Lichtbronnen in TracePro • Lichtbron: plaats waar de lichtstralen vertrekken • Grid raytrace • Source raytrace

  31. Grid raytrace

  32. Grid raytrace

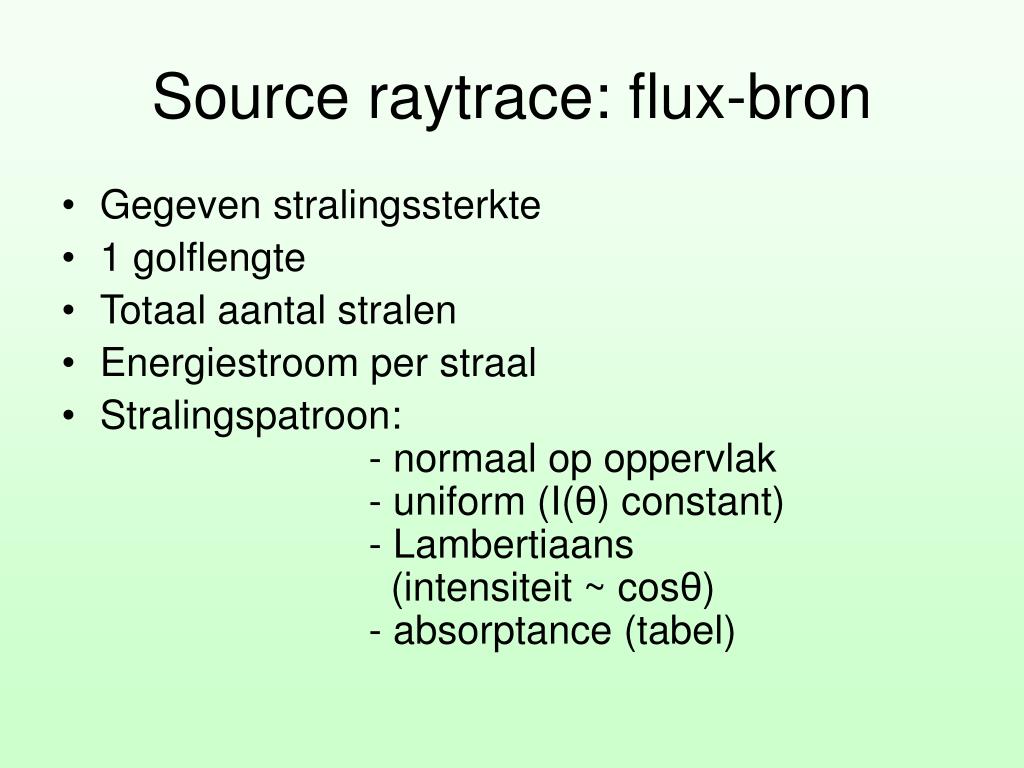

  33. Source raytrace: flux-bron • Gegeven stralingssterkte • 1 golflengte • Totaal aantal stralen • Energiestroom per straal • Stralingspatroon: - normaal op oppervlak - uniform (I(θ) constant) - Lambertiaans (intensiteit ~ cosθ) - absorptance (tabel)

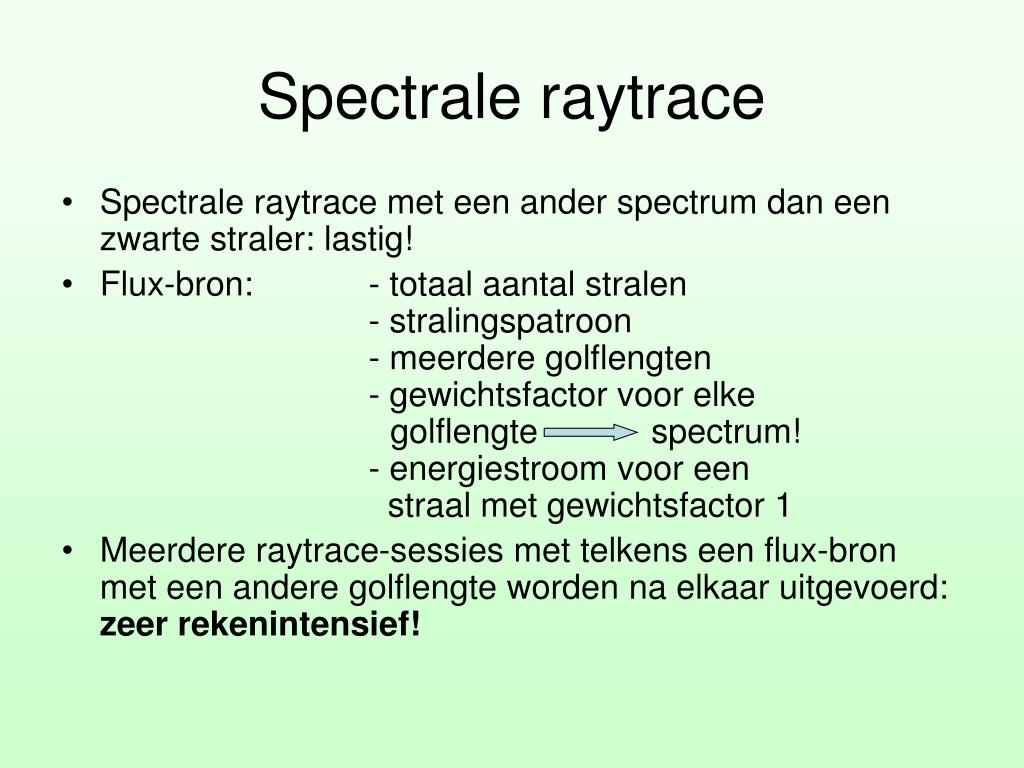

  34. Spectrale raytrace • Spectrale raytrace met een ander spectrum dan een zwarte straler: lastig! • Flux-bron: - totaal aantal stralen - stralingspatroon - meerdere golflengten - gewichtsfactor voor elke golflengte spectrum! - energiestroom voor een straal met gewichtsfactor 1 • Meerdere raytrace-sessies met telkens een flux-bron met een andere golflengte worden na elkaar uitgevoerd: zeer rekenintensief!

  35. Source raytrace • Speciaal geval: Source file • Source file; bevat alle gegevens over een groot aantal stralen: - beginpositie x,y,z - richtingsgetallen X,Y,Z - flux (energiestroom) • Importeren in TracePro: bron gedefinieerd

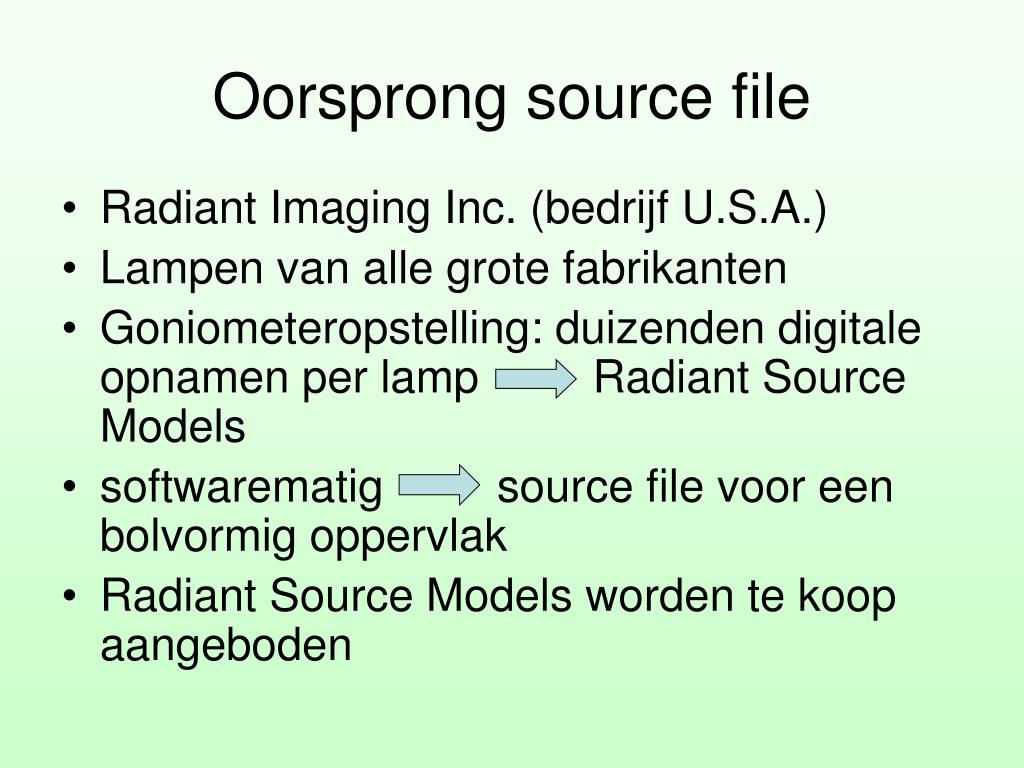

  36. Oorsprong source file • Radiant Imaging Inc. (bedrijf U.S.A.) • Lampen van alle grote fabrikanten • Goniometeropstelling: duizenden digitale opnamen per lamp Radiant Source Models • softwarematig source file voor een bolvormig oppervlak • Radiant Source Models worden te koop aangeboden

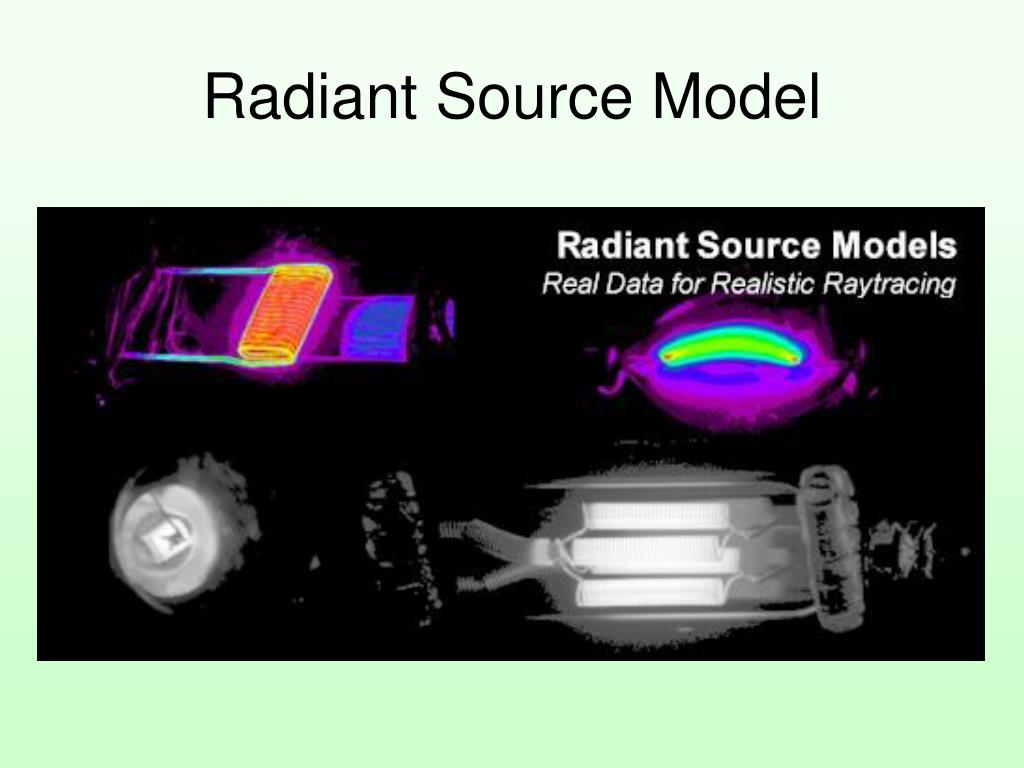

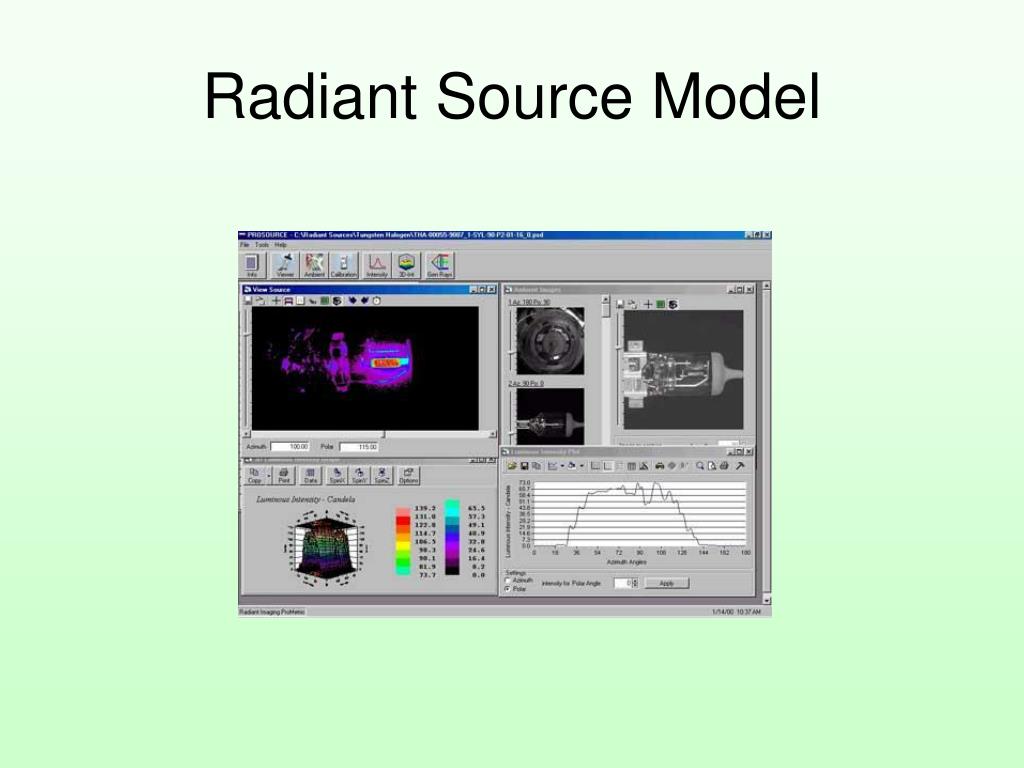

  37. Radiant Source Model

  38. Radiant Source Model

  39. Data uit TracePro halen • Voorbeeld: - invoeren eenvoudige lamp - lampoppervlak: lichtbron - stralingspatroon lamp? - illuminantie van tafeloppervlak? - plaats lamp in armatuur - stralingspatroon? - illuminantie van tafeloppervlak?

  40. Lamp • Cilinder: lengte=50mm;straal=8mm • Basis in oorsprong • Mantel: flux-bron (λ=546nm, stralingssterkte=800lm, 1000000 stralen, Lambertiaans patroon) • Basis straalt niet • Uiteinde: flux-bron (λ=546nm, stralingssterkte=70lm, 100000stralen, Lambertiaans patroon)

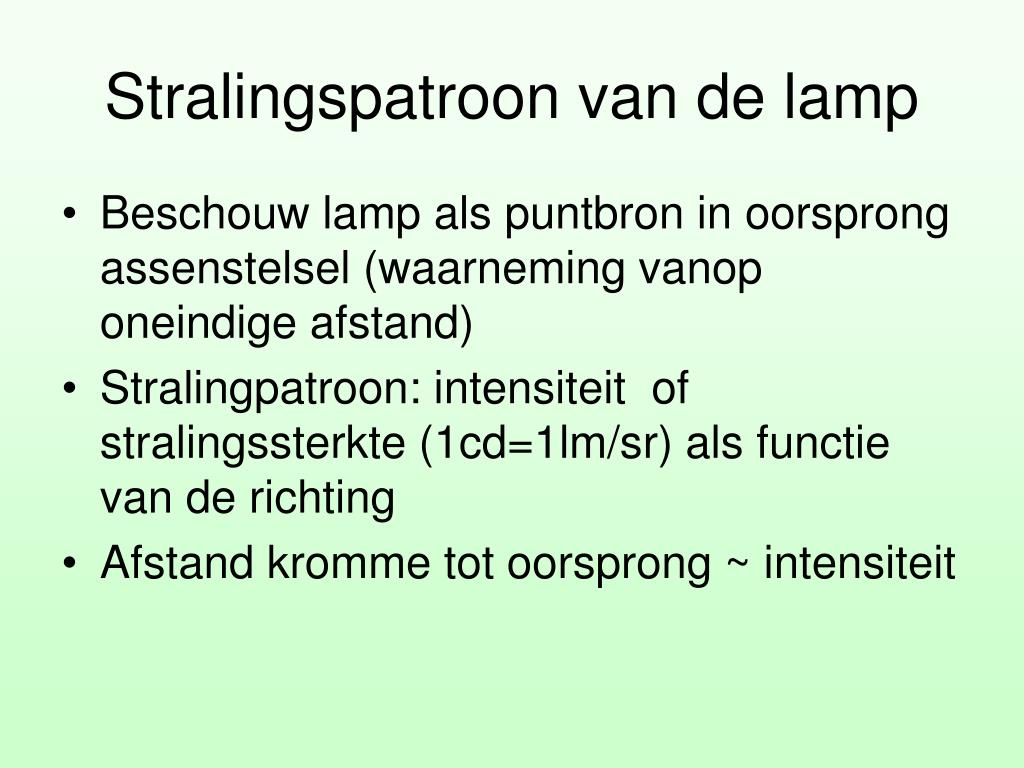

  41. Stralingspatroon van de lamp • Beschouw lamp als puntbron in oorsprong assenstelsel (waarneming vanop oneindige afstand) • Stralingpatroon: intensiteit of stralingssterkte (1cd=1lm/sr) als functie van de richting • Afstand kromme tot oorsprong ~ intensiteit

  42. Stralingspatroon van de lamp

  43. Alternatieve voorstelling stralingspatroon

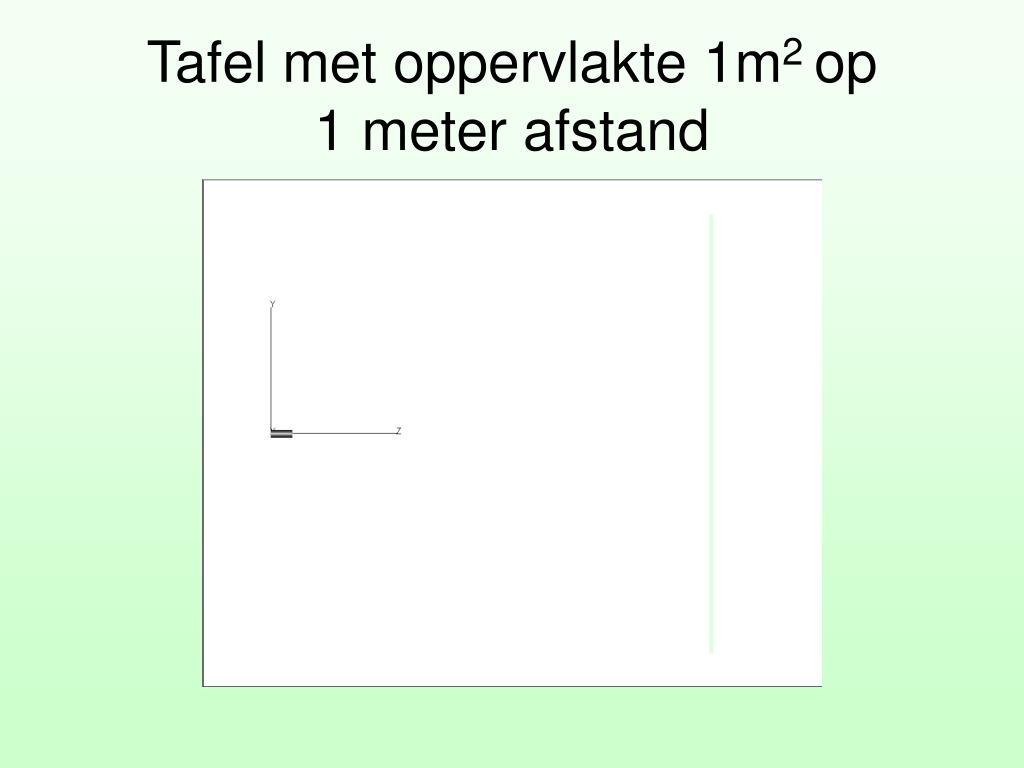

  44. Tafel met oppervlakte 1m2 op 1 meter afstand

  45. Tafel op 1 meter afstand

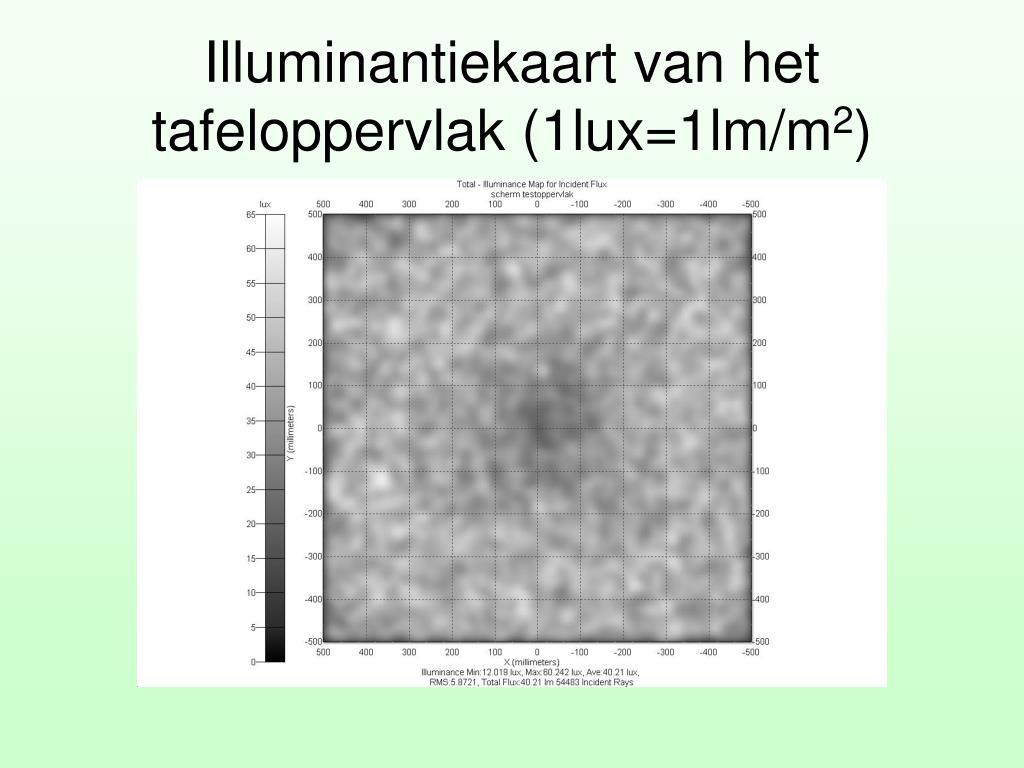

  46. Illuminantiekaart van het tafeloppervlak (1lux=1lm/m2)

  47. Illuminantiekaart van het tafeloppervlak

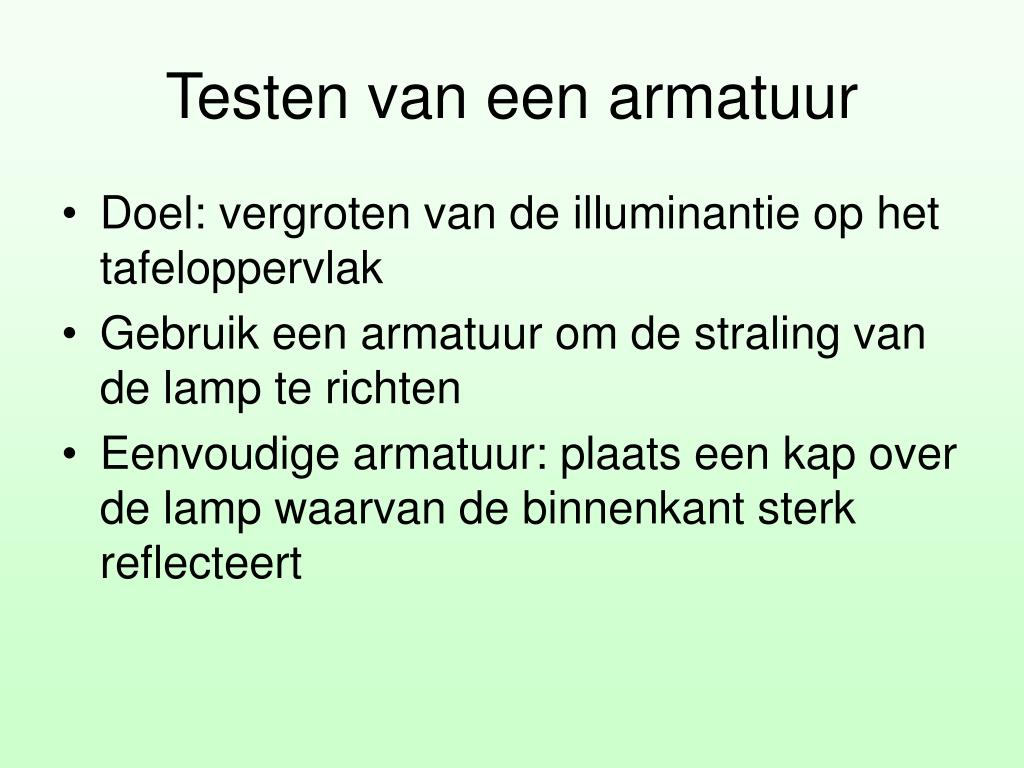

  48. Testen van een armatuur • Doel: vergroten van de illuminantie op het tafeloppervlak • Gebruik een armatuur om de straling van de lamp te richten • Eenvoudige armatuur: plaats een kap over de lamp waarvan de binnenkant sterk reflecteert

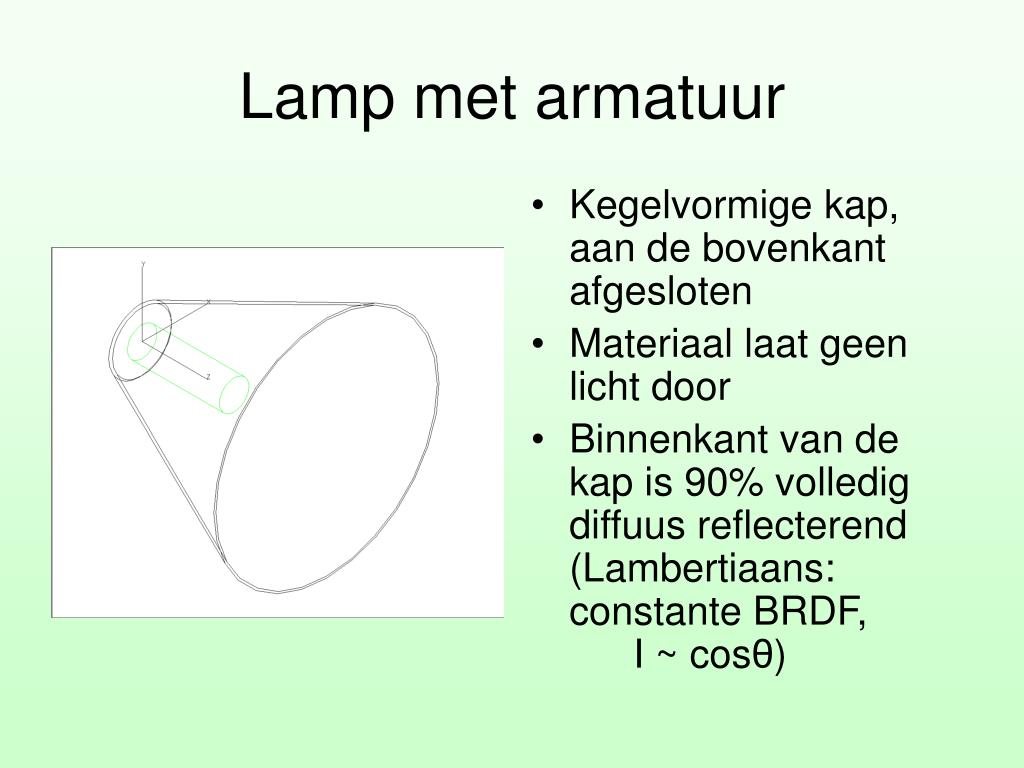

  49. Lamp met armatuur • Kegelvormige kap, aan de bovenkant afgesloten • Materiaal laat geen licht door • Binnenkant van de kap is 90% volledig diffuus reflecterend (Lambertiaans: constante BRDF, I ~ cosθ)

  50. Stralingspatroon lamp met kap
