  1. Raytracing Didier Collard en Simon Koolstra

  2. Inhoud • Wat is raytracing? • Waaromraytracing? • De scѐne • Rayintersectie • Licht • Reflectie en breking • Voorbeelden • Vragen?

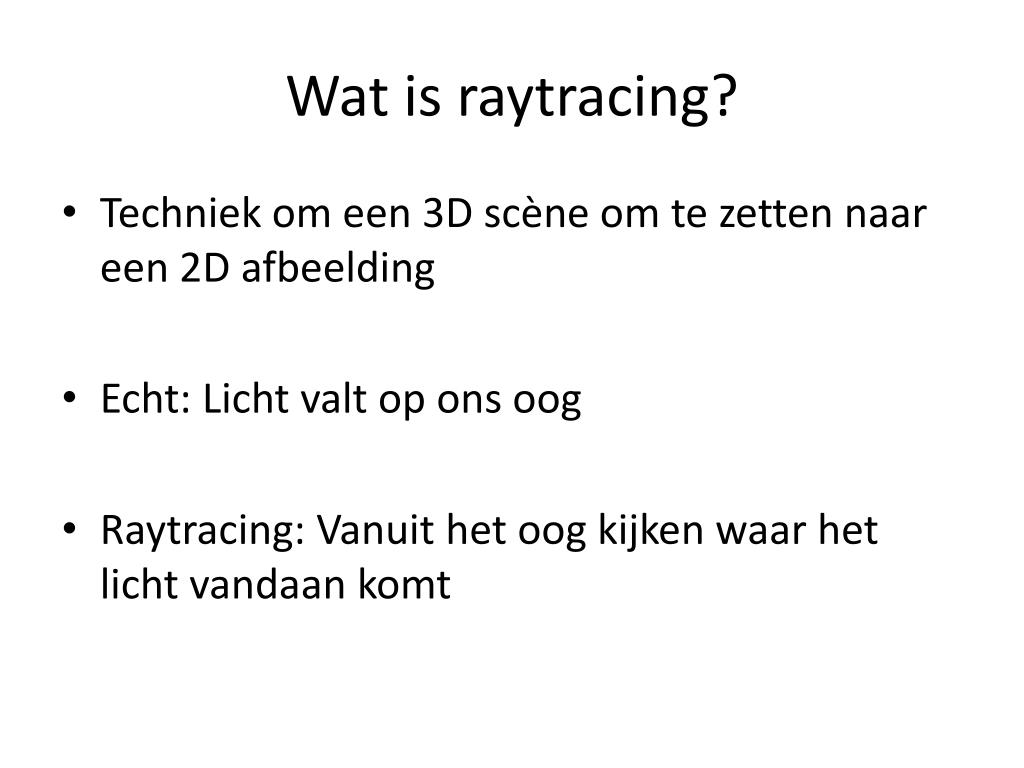

  3. Wat is raytracing? • Techniekomeen 3D scène omtezettennaareen 2D afbeelding • Echt: Lichtvalt op onsoog • Raytracing: Vanuit het oogkijkenwaar het lichtvandaankomt

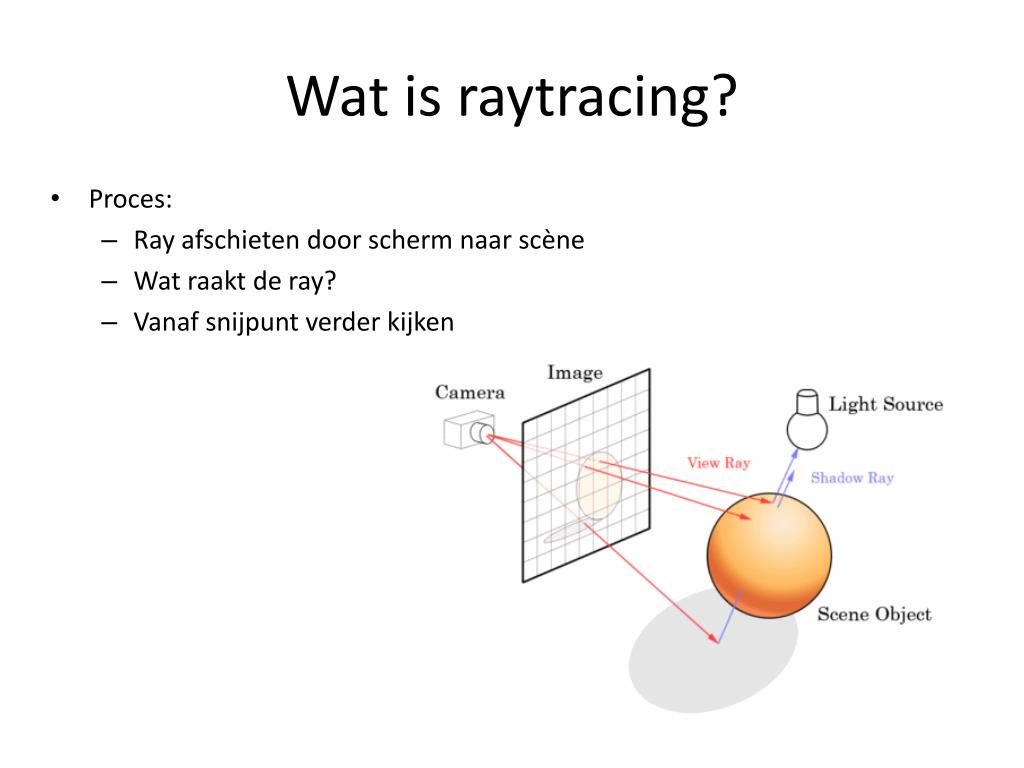

  4. Wat is raytracing? • Proces: • Ray afschieten door schermnaar scѐne • Watraakt de ray? • Vanafsnijpuntverderkijken

  5. Waaromraytracing? • Model van werkelijkheid • Erg realistisch • Waaromniet? • Duurtlang

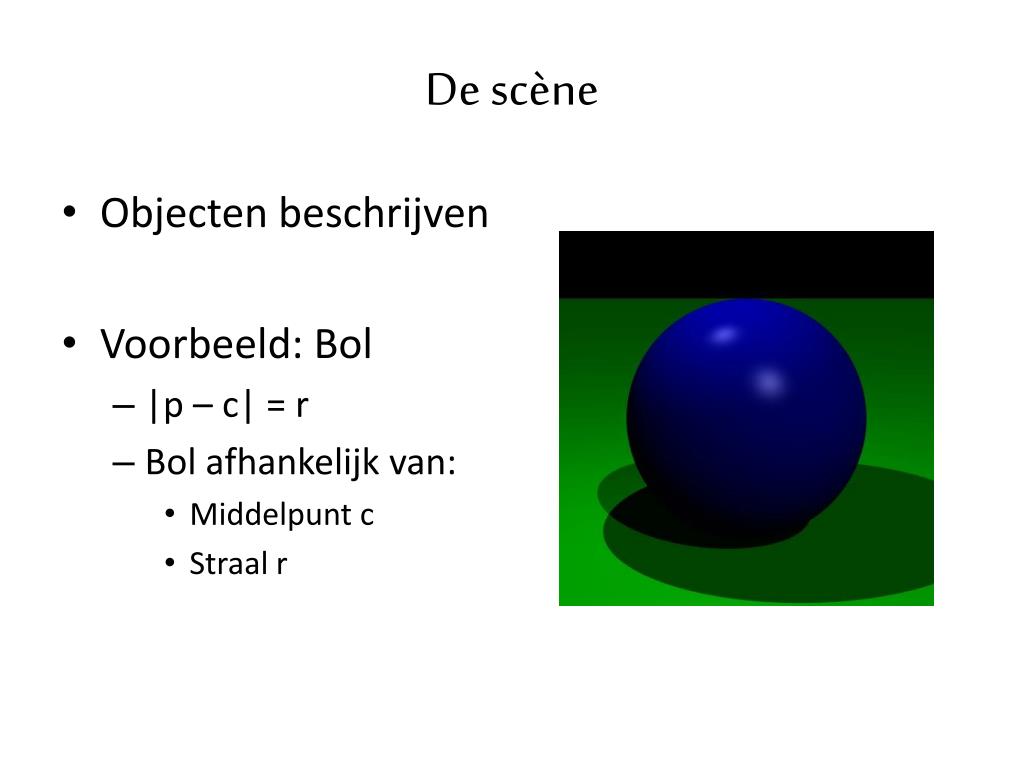

  6. De scène • Objectenbeschrijven • Voorbeeld: Bol • |p – c| = r • Bolafhankelijk van: • Middelpunt c • Straal r

  7. Rayintersectie • Punten op ray afhankelijk van: • Oorsprong o • Richtingsvectord • Parameter t • Snijpuntberekenen: • p substitueren in vergelijking object • Bereken t

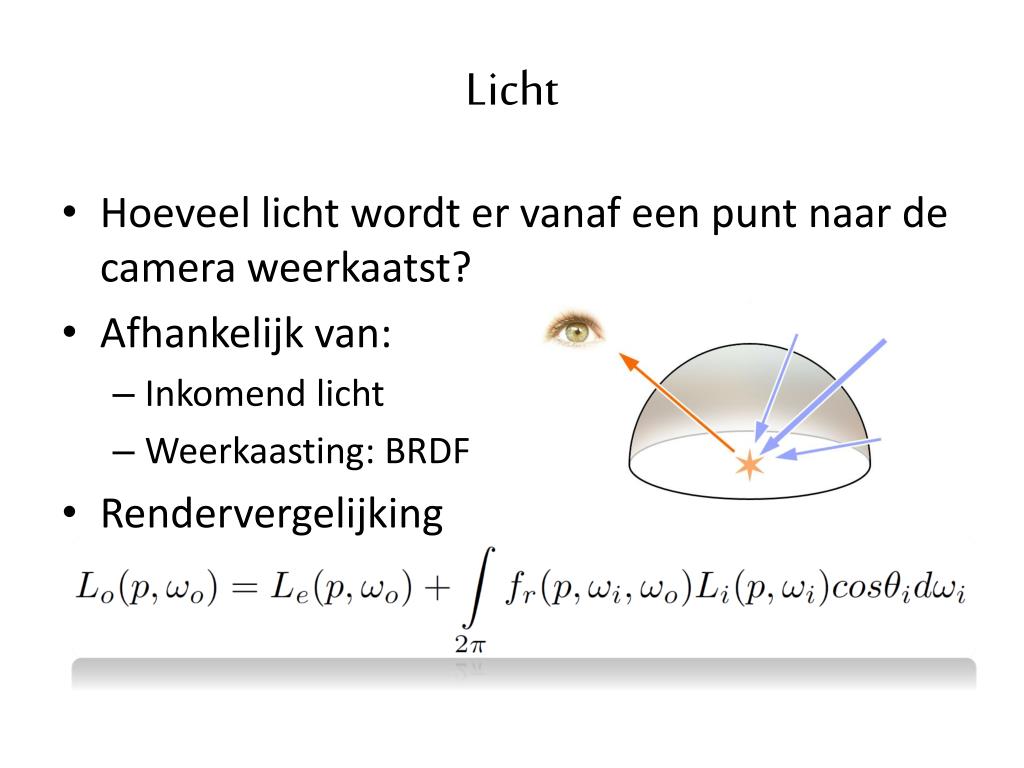

  8. Licht • Hoeveellichtwordtervanafeen punt naar de camera weerkaatst? • Afhankelijk van: • Inkomendlicht • Weerkaasting: BRDF • Rendervergelijking 2π

  9. Licht • Som van het licht van allelichtbronnen:

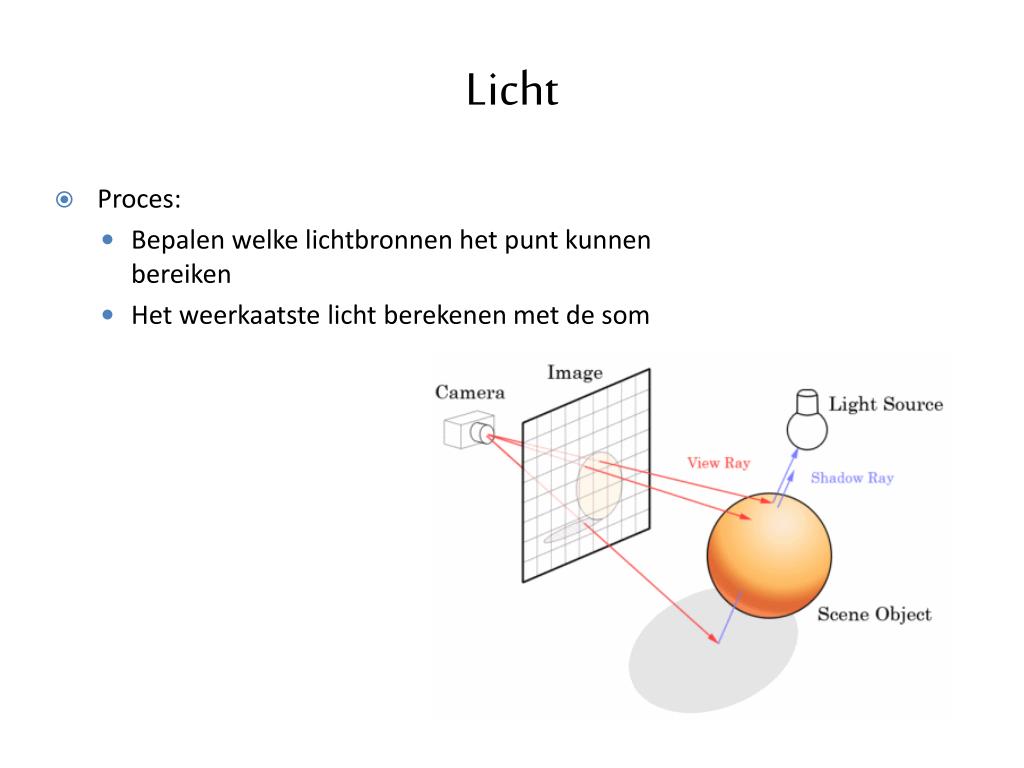

  10. Licht • Proces: • Bepalen welke lichtbronnen het punt kunnen bereiken • Hetweerkaatstelichtberekenen met de som

  11. Lichtbronnen • Gedefinieerd door kleur c en sterkte ls • Ambient, constant • Directional, afhankelijk van richting • Punt, afhankelijk van punt Directional Punt Ambient

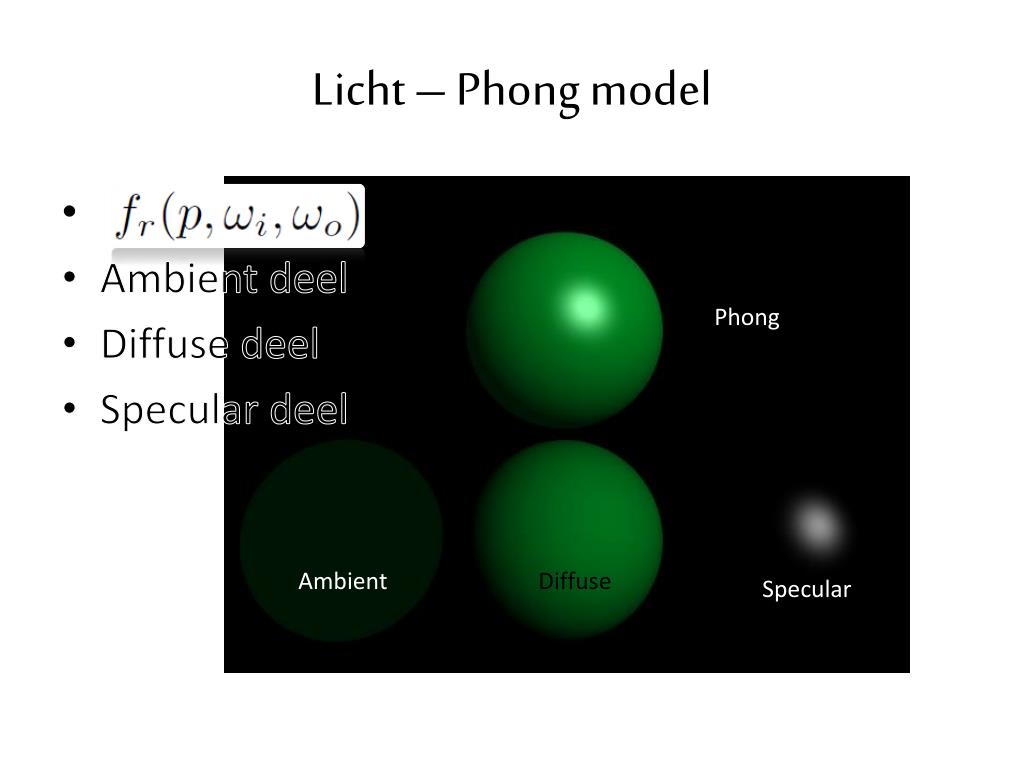

  12. Licht – Phong model • Ambient deel • Diffuse deel • Specular deel Phong Ambient Diffuse Specular

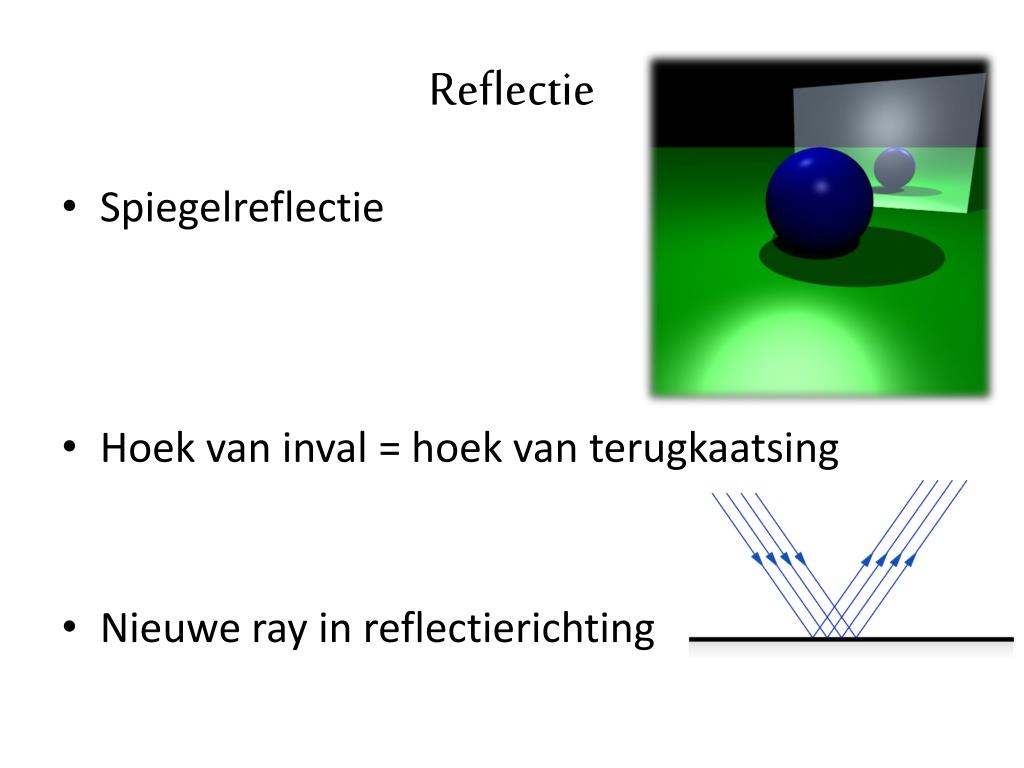

  13. Reflectie • Spiegelreflectie • Hoek van inval = hoek van terugkaatsing • Nieuwe ray in reflectierichting

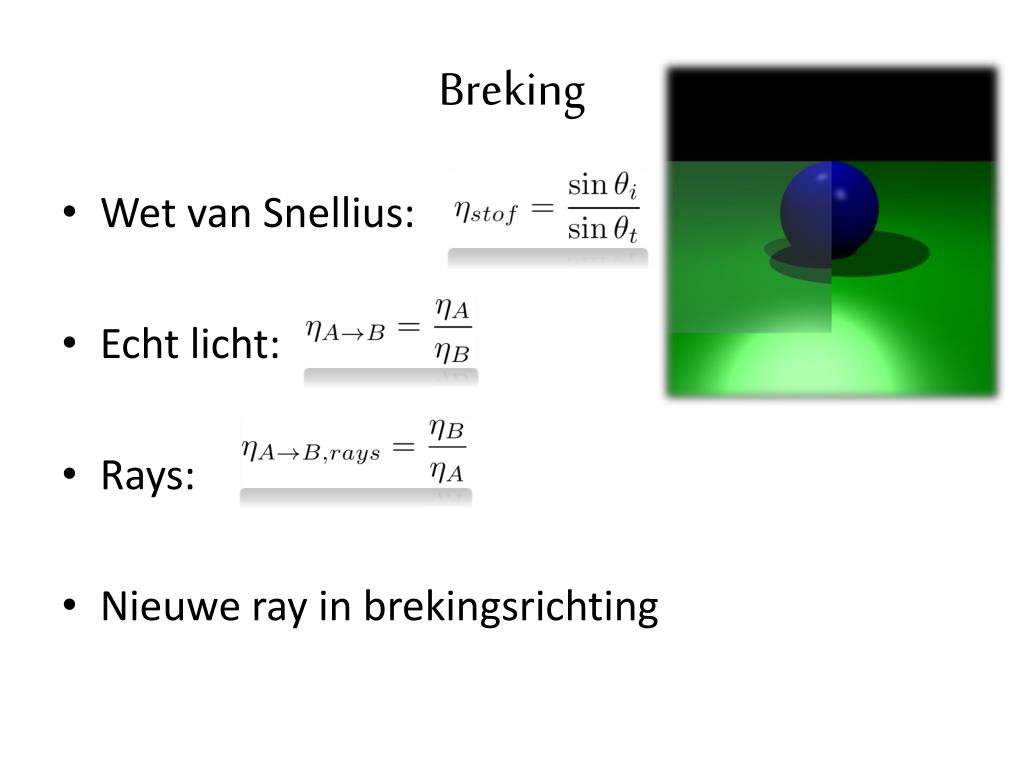

  14. Breking • Wet van Snellius: • Echtlicht: • Rays: • Nieuwe ray in brekingsrichting

  15. Voorbeelden Raytracerzonderlicht – Allereersteversie Met belichting Met breking en transparantie Met reflectie
