  1. Besøk fra Russland Ålesund den 9.4.2013Tafjord Kraftvarme ASForbrenningsanlegg, energi og fjernvarme Knut Arve Tafjord

  2. Tafjord Kraftvarme AS • Avfallbehandling • Energikilder • Transportsystem • Bruksområde

  3.                Tafjord Kraftvarme AS • Hovednett fjernvarme

  4. Energimengde produksjon og forbruk p.r. år: Disponible produksjonseffekter: SPJELKAVIK 40 GWh Energi fra avfall 240 GWh Effekt fra avfallsovner 34 MW Effekt fra oljekjel 10 MW Strømproduksjon 4 MW, 30 GWh 6 km (DN250) NØRVASUND 10 GWh VARMEPUMPE SENTRALEN 10 GWh Color / Volsdalen BYSENTRUM 3 km (DN200) 35 GWh Effekt varmepumper 2 x 3,5 MW Elkjele 17 MW 11 KV DVVX, Tine, 4 MW

  5. Utbredelse

  6. Utbredelse

  7. Fjernvarmen fra Spjelkavik til Ålesund sentrum. Bildet er fra Lerstadveien.

  8. Forbrenningsanlegget

  9. Avfallsmottak Veging og mottak av avfall i tømmehall. Grabb leverer til ovn

  10. Ovn 1 kg avfall = 2,5 KWh

  11.            Avfallstyper • Husholdning – ca 40 000 tonn/år • Næring/rivnings – 45 000 tonn/år • Smittefarlig (sykehus) – 200 tonn/år • Makulering dokumenter– mindre mengder Ikke stopp i mottak av husholdningsavfall siden oppstarten i 1987

  12.            Rensing – 3 trinn • Forbrenningsprosessen Ammonmiakk tilsatt  reduserer nitrøse gasser 2NH3 + 2NO2  2H2O + N2 + O2 • Posefilter 3 stk Tilsats av kull og kalk Aktivt kull fanger dioksiner ( 1 g = 1000 m3 overflate Kalk fanger sure gasser. • Vasking av røykgass (60% av røykgassmengden) Plast gir HCL tilsattNaOH  NaCl + H2O Gips gir SO2 tilsatt NaOH  Na2S02 + H2O TMT feller metall (Hg, Pb, Cd, Cr, As, Ni) pH 8,5 filter • Posefilter 4- 40% av røykgassmengden. Dette er TKV Forretning og marked Historie

  13.            Målinger av luftutslepp i røykgass Dette er TKV Forretning og marked Historie

  14. Eksterne målinger – luft og vatn • 2 ganger pr år • Verdier under miljøkrav • Rapporterer til Fylkesmann

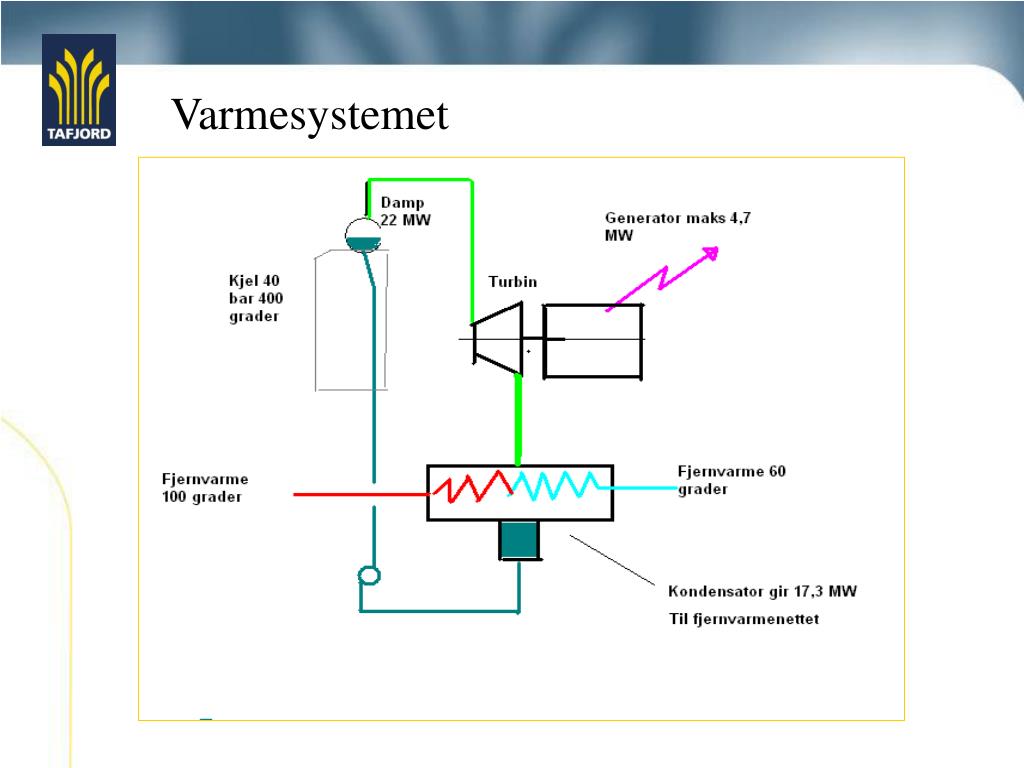

  15. Varmesystemet

  16. Turbinen er av type Spilling og kan på full last levere 4700 KW strøm Den arbeider med damp på 40 bar og 400 grader. Termisk virkningsgrad maksimalt 21 %

  17. Kondensatoren som leverer varme til fjernvarmenettet står rett under turbinen. Vi kan også kjøre dampen utenom turbinen og til kondensatoren.

  18. Funksjon/Virkemåte
