Sequential Circuits

brooks avatar
brooks
13 diapositives · 327 Views · Jul 30, 2014

This guide explores the design and analysis of sequential circuits, focusing on a sequence recognizer for the bit sequence 1101. It details the input and output configurations, state representations, and state diagrams. The structure includes developing a Mealy or Moore machine based on state transitions and conditions. Additionally, the design of a modulo 3 accumulator for 2-bit operands is covered, detailing the steps of storing sums and operating under modular arithmetic. Learn how to construct state tables and logic diagrams to simplify circuit design.

#sequential circuits #sequential circuits ppt #powerpoint #presentation
Sequential Circuits - slide 1
01 / 13Sequential Circuits
1 / 17

Télécharger la présentation

Sequential Circuits
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

  1. SequentialCircuits Design

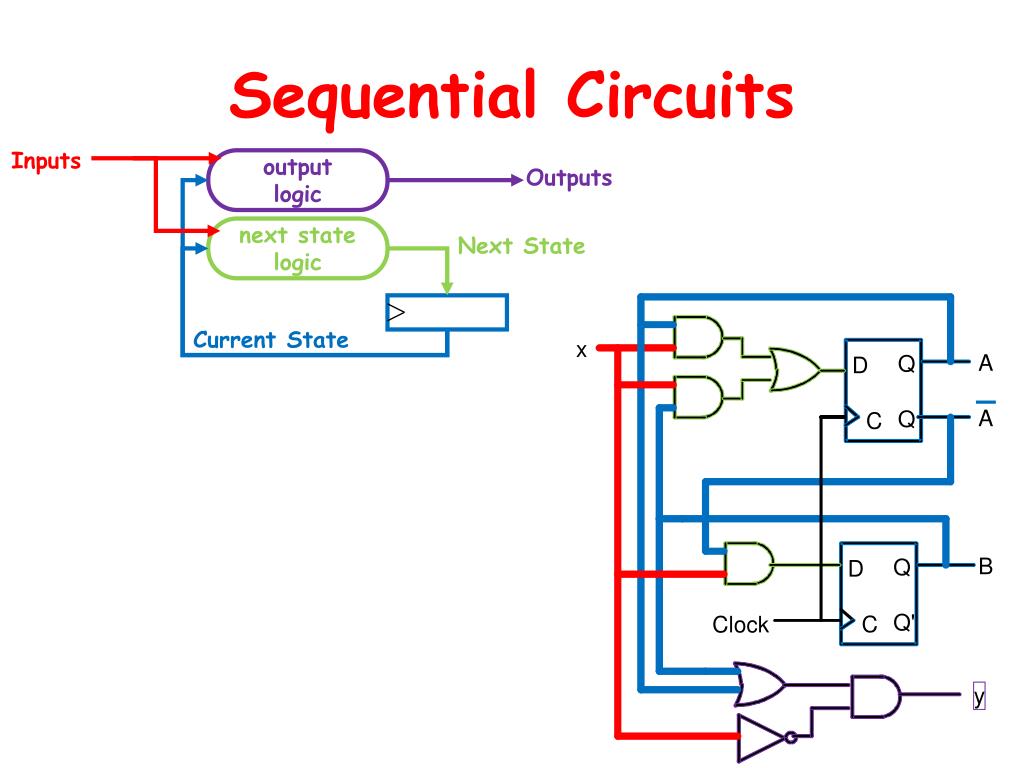

  2. Inputs outputlogic Outputs next statelogic Next State Current State SequentialCircuits x A Q D A Q C B Q D Q' C Clock y

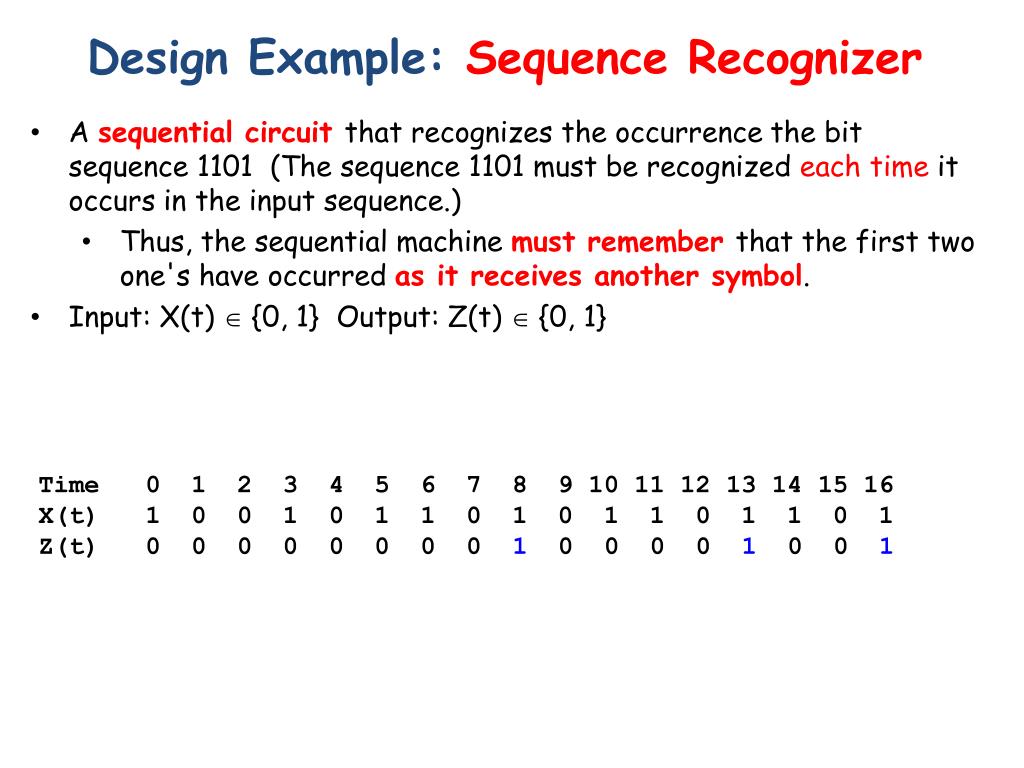

  3. DesignExample: SequenceRecognizer • A sequential circuit that recognizes the occurrencethe bit sequence 1101 (The sequence 1101 must be recognized each time it occurs in the input sequence.) • Thus, the sequential machine must remember that the first two one's have occurred as it receives another symbol. • Input: X(t)  {0, 1} Output: Z(t)  {0, 1} Time 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 X(t) 1 0 0 1 0 1 1 0 1 0 1 1 0 1 1 0 1 Z(t) 0 0 0 0 0 0 0 0 1 0 0 0 0 1 0 0 1

  4. S1 S2 S3 ObtainTheStateDiagran Time 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 X(t) 1 0 0 1 0 1 1 0 1 0 1 1 0 1 1 0 1 Z(t) 0 0 0 0 0 0 0 0 1 0 0 0 0 1 0 0 1 1/1 1/0 0/0 1/0 S0 1/0 0/0 0/0 0/0 A Mealy Machine

  5. ObtainState Table 1/1 • From the State Diagram, we can fill in the State Table. • Assignbinarycodesforthestates 1/0 0/0 1/0 00 01 10 11 1/0 0/0 0/0 0/0

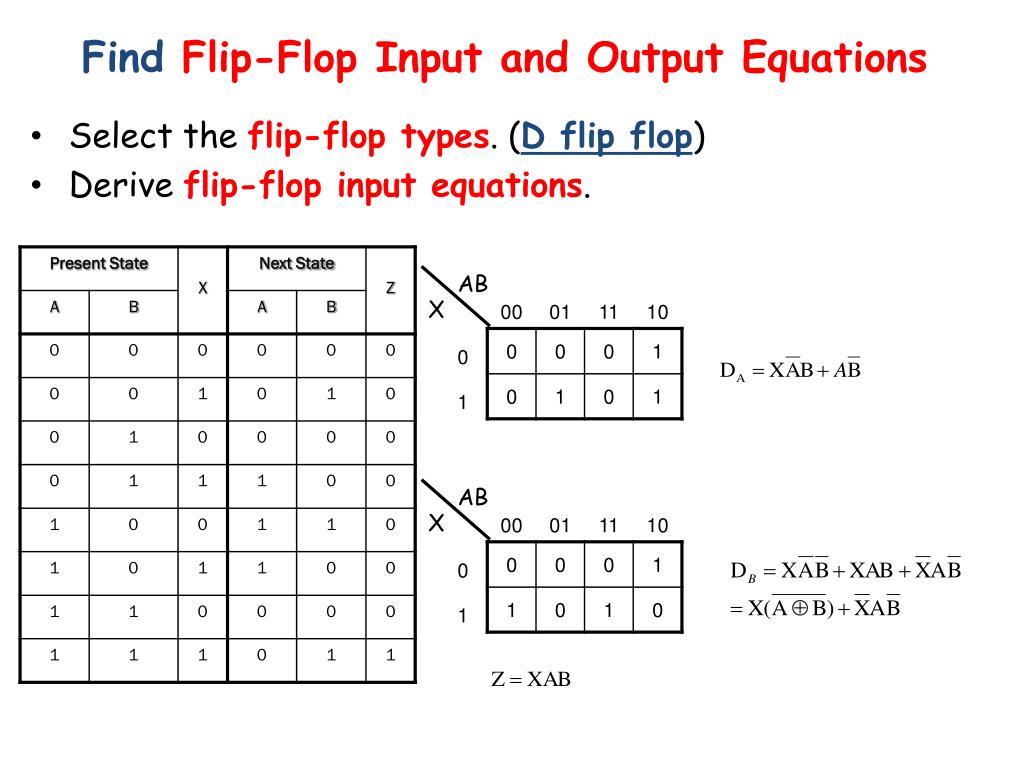

  6. Find Flip-Flop Input and Output Equations • Selecttheflip-floptypes. (D flipflop) • Deriveflip-flopinputequations. AB X AB X

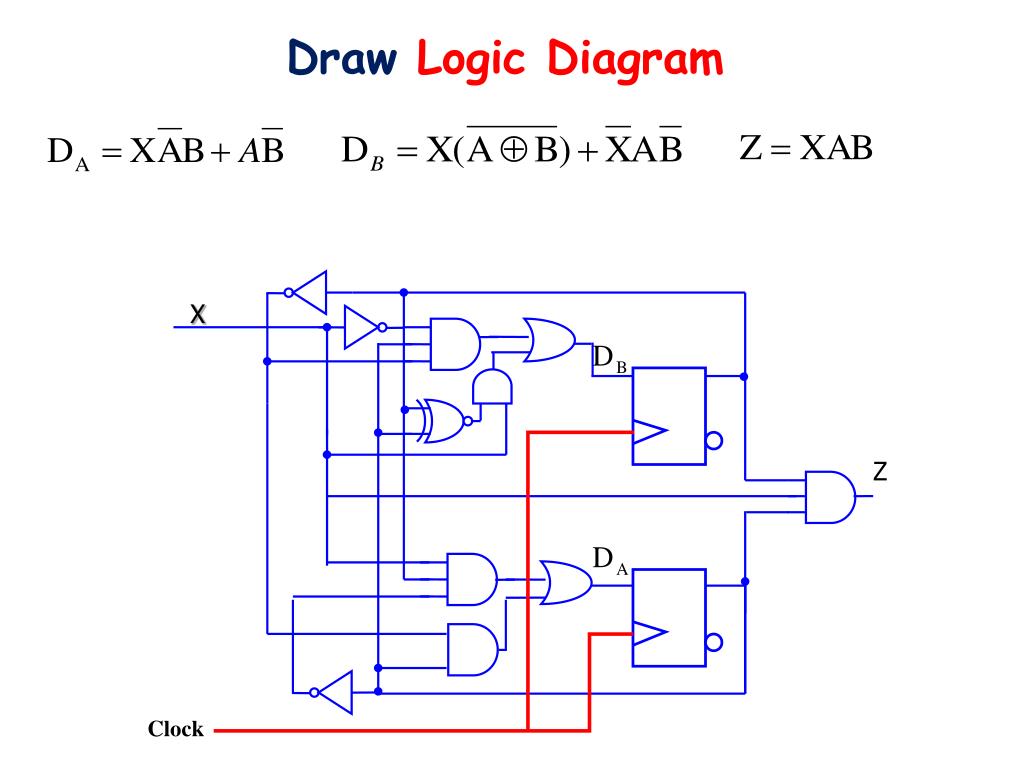

  7. X Z DrawLogicDiagram Clock

  8. One Flip-flop per State (One-Hot) Assignment 1/1 1/0 0/0 1/0 0001 0010 1000 0100 • Provides simplified analysis and design • Combinational logic may be simpler, but flip-flop cost higher 1/0 0/0 0/0 0/0

  9. 00 A/00 B/01 C/10 DesignExample: modulo 3 accumulator for 2-bit operands • It adds each input operand to the stored sum, which is initially 0. Thentakesthemodulo. • (2 + 0) modulo 3 = 2, (1+2) modulo 3 = 0 … • Stored sum: (Y1,Y0), Input: (X1,X0), Output: (Z1,Z0) Reset MealyorMoore? 01

  10. A×B A×B S0 S1 S0 S1 A + B A + B Y, Z A/Y, B/Z S2 S2 TCI Outputs Moore Outputs C/Y A×B/Y A×B S0 S1 S0 S1 C/Y (A + B)/Z (A + B) S2 S2 TCD Outputs The State Machine Diagram Model (SMD) • Input Variables A, B, COutput Variables Y, ZDefault: Y = 0, Z = 0 Transition condition (TC) Transition condition-independent (TCI) Transition condition-dependent (TCD) Transition andoutputcondition-dependent (TCOD) TCOD Outputs

  11. Example-1 Defaults: Y = 0, Z = 0 Y, Z A/Y, B/Z A×B S0 S1 A + B BC A×C A/Z A + C B×C A/Y (B + C)/Z S2 S3 B×C/Y What is thestatetableforthis SMD?

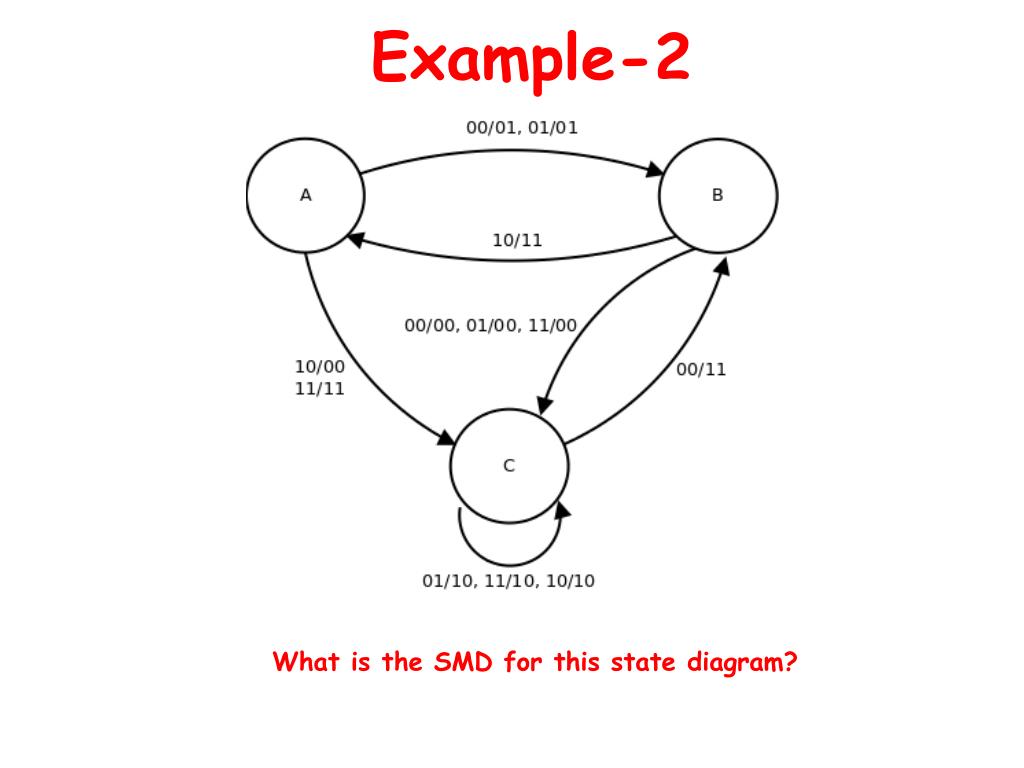

  12. Example-2 What is the SMD forthisstatediagram?
