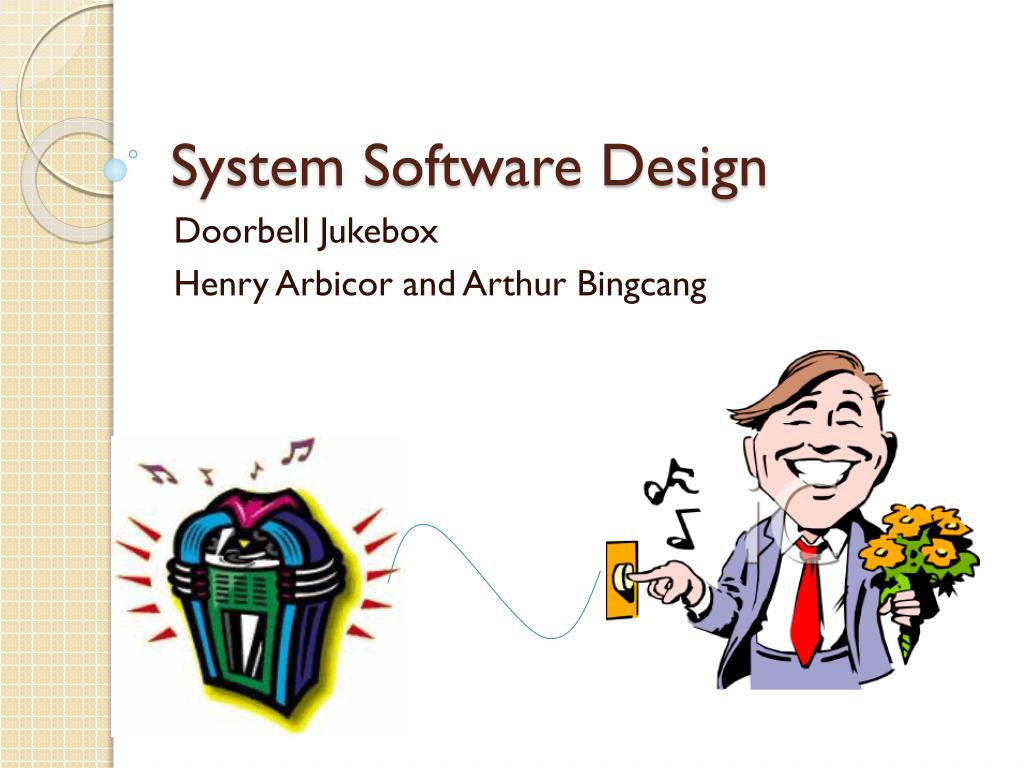

  1. System Software Design Doorbell Jukebox Henry Arbicor and Arthur Bingcang

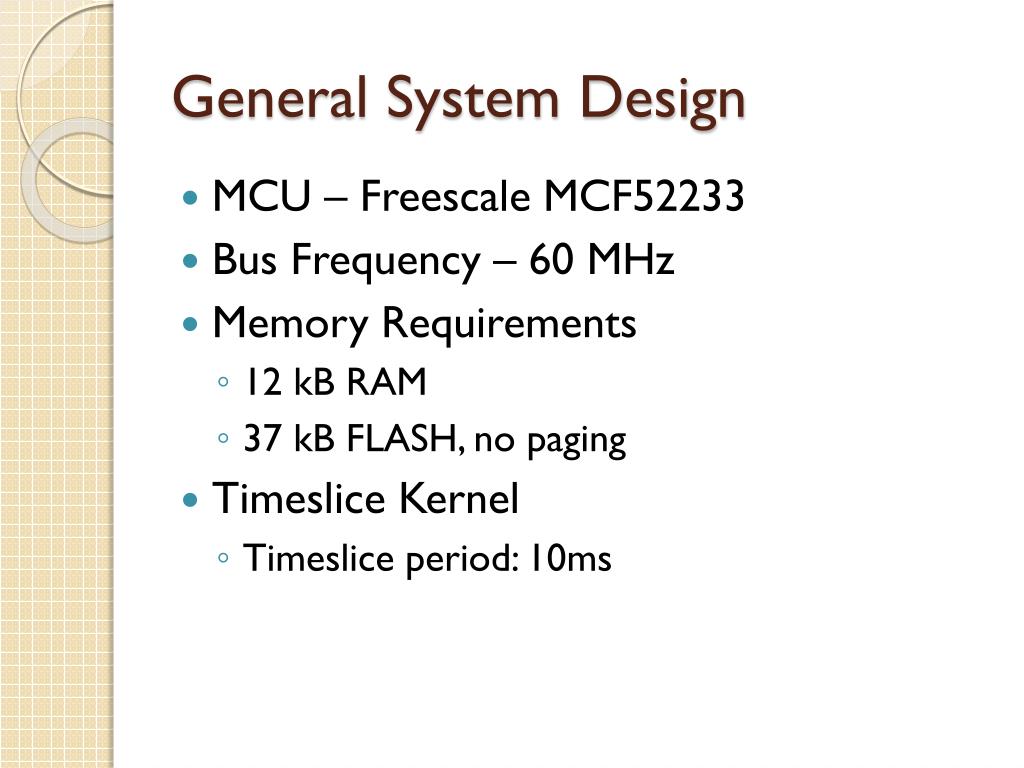

  2. General System Design • MCU – Freescale MCF52233 • Bus Frequency – 60 MHz • Memory Requirements • 12 kB RAM • 37 kB FLASH, no paging • Timeslice Kernel • Timeslice period: 10ms

  3. Tasks • Start Task • MP3 Task • Push-button Task • LCD Task • Play Task

  4. Start Task • Initializes the system • Sets up the order in which the other tasks will run • Period: Once at Start-up • Execution Time: 100ms

  5. MP3 Task • Reads MP3’s from MMC card and displays song names on the LCD • Sets pointer that will move when different songs are selected • Period: 100ms (periodic) • Execution Time: 5ms

  6. Push-button Task • Recognizes push-button press • De-bouncing • Sets state • Up • Down • Select • Sequential • Doorbell • Period: 10 ms (sporadic) • Execution Time: 5 us

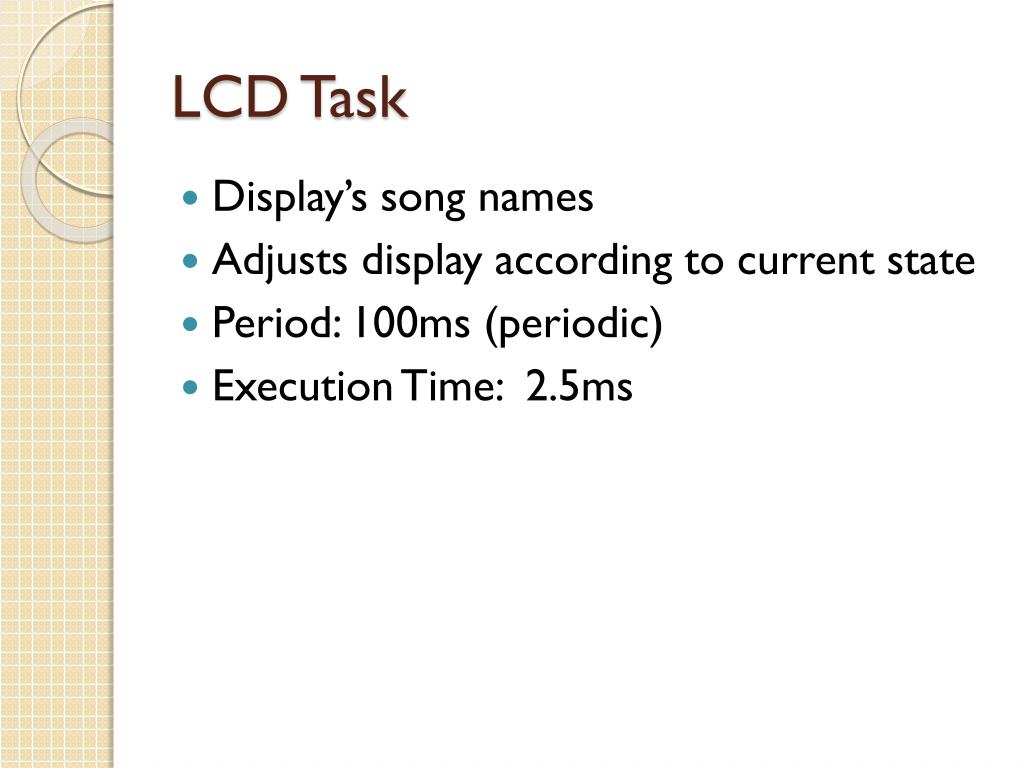

  7. LCD Task • Display’s song names • Adjusts display according to current state • Period: 100ms (periodic) • Execution Time: 2.5ms

  8. Play Task • When in Doorbell state, decodes and plays the selected song • Period: 10ms (periodic) • Execution Time: 3ms

  9. CPU Load • Load (max) = 5ms/100ms + 5 us/10ms + 2.5ms/100ms + 3ms/10ms = .3755 = 37.55% • Load (average) = 5ms/100ms + 2.5ms/100ms = .075 = 7.5%

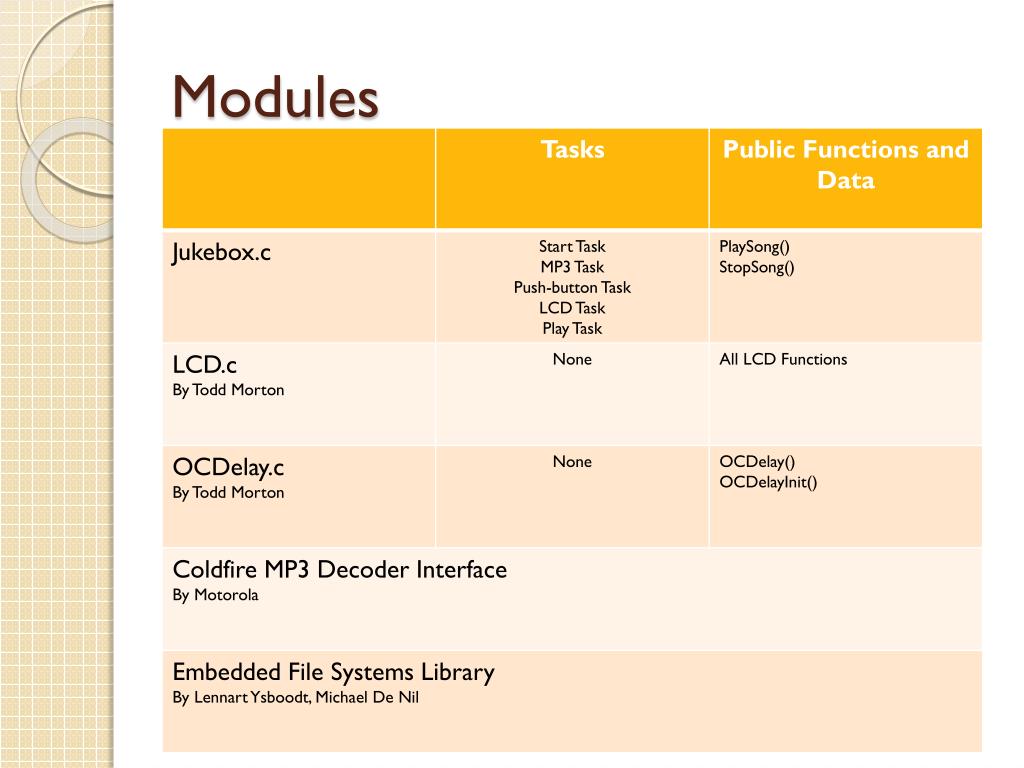

  10. Modules

  11. Dataflow Diagrams: LCD Jukebox.c LCD I/O Push-button Task Button LCD Task LCD MP3 Task

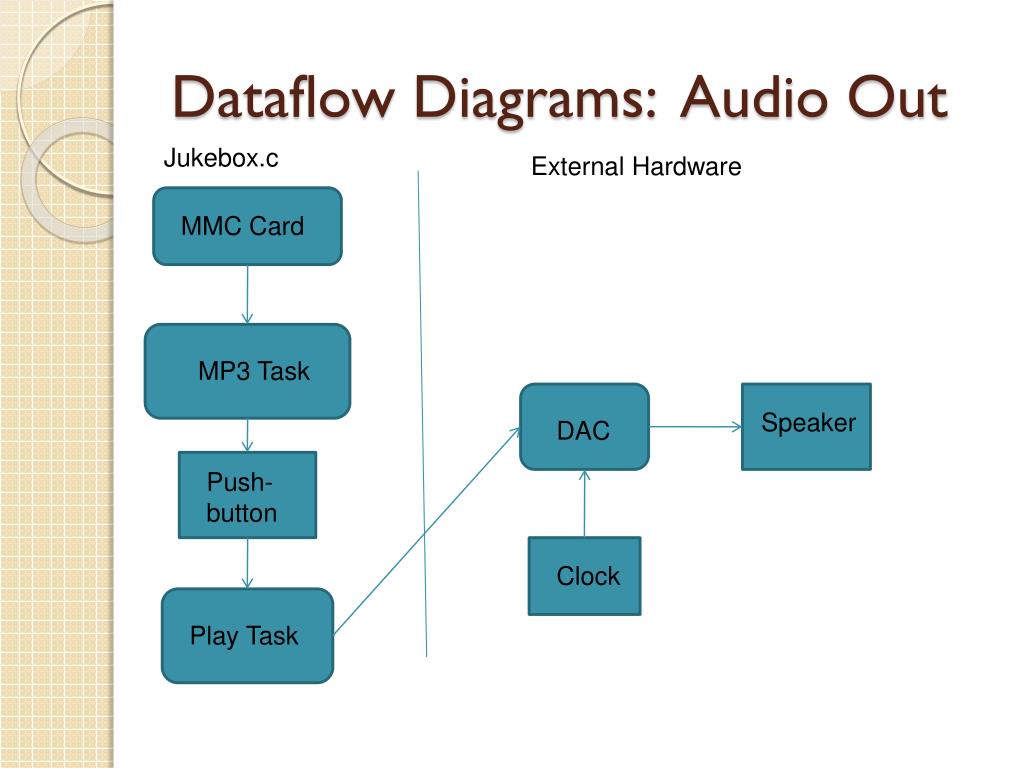

  12. Dataflow Diagrams: Audio Out Jukebox.c External Hardware MMC Card MP3 Task Speaker DAC Push-button Clock Play Task
