Odległości podstawowe od obiektów terenowych - gazociągi. Odległości podstawowe od gazociągu. Pas terenu wprowadzony do studium uwarunkowań (pas bezpieczeństwa - pas ochrony funkcyjnej ) o szerokości min. 50,31 m. 25 m. 20 m. 10 m. Pole uprawne. Przebieg gazociągu.

dougal
Télécharger la présentation

20 m

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Odległości podstawowe od obiektów terenowych - gazociągi Odległości podstawowe od gazociągu Pas terenu wprowadzony do studium uwarunkowań (pas bezpieczeństwa - pas ochrony funkcyjnej) o szerokości min. 50,31 m 25 m 20 m 10 m Pole uprawne Przebieg gazociągu Pas terenu niezbędny do obsługi gazociągu (pas eksploatacyjny – pas służebności przesyłu), np. o szerokości 8 m Odległości podstawowe gazociągu o ciśnieniu nominalnym powyżej 0,4 MPa do 1,2 Mpa i średnicy rurociągu powyżej 300 mm określone na podstawie rozp. MPiH z dnia 14.XI.1995 r. w sprawie warunków technicznych, jakim powinny odpowiadać gazociągi na tlepasa niezbędnego do obsługi gazociągu.

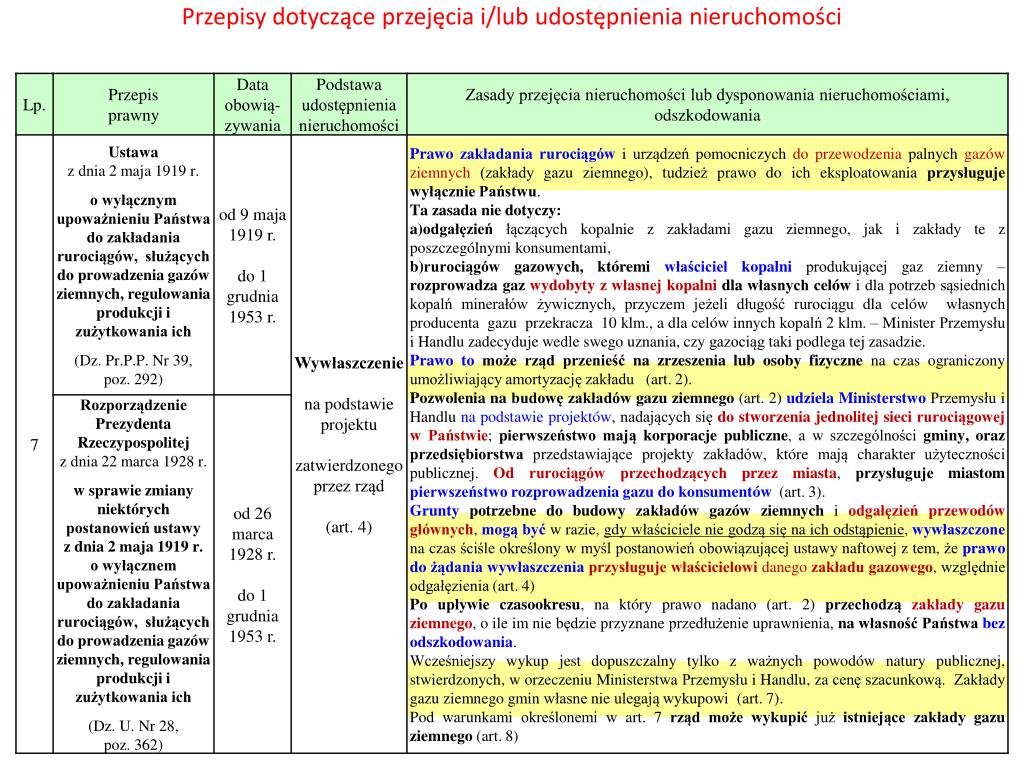

  2. Przepisy dotyczące przejęcia i/lub udostępnienia nieruchomości w zakresie liniowej infrastruktury technicznej w przypadkach, gdy właściciele lub użytkownicy wieczyści nieruchomości nie wyrażali na to zgody

  3. Przepisy dotyczące przejęcia i/lub udostępnienia nieruchomości

  4. Przepisy dotyczące przejęcia i/lub udostępnienia nieruchomości

  5. Przykłady praktyczne – zadanie 3 Zadanie 3: Oblicz wysokość odszkodowania za szkody związane z istnieniem linii napowietrznej wysokiego napięcia 110 kV na działce zabudowanej budynkiem jednorodzinnym. Na działce stoi słup serii B2, typu M6 10 m • Dane z runku lokalnego: • Cena 1 m2 gruntu pod zabudowę – 200 zł • Cena 1 m2 gruntu bez możliwości zabudowy – 70 zł ? Budynek o powierzchni zabudowy 10 x 10 = 100 m kw. droga Słup serii B2, typu M6 Wysokość słupa – 10 m, Długość izolatorów – 1,0 m Wymiary podstawy słupa – 3,90 x 3,90 Powierzchnia o zerowej produkcji wokół słupa – 1m Rozpiętość przewodów – Lewy bok 3,5 m, Prawy bok 2,5 m Odległość budynku jednorodzinnego od przewodów, aby natężenie pola elektrycznego spadło poniżej 1 kV/m – 14,5 m

  6. Zadanie 4 Gazociąg przesyłowy (odcinek 2) Pas służebności Gazociąg przesyłowy (odcinek 1) Działka 10 Stacja redukcyjna Działka 11/1 Działka 11/2 DANE TECHNICZNE Powierzchnia działki 11/2 – 200m x50m = 1 000 m2 Powierzchnia zabudowy stacji transformatorowej (4m x 3m) – 12 m2 Długość odcinka 1 na działce 11/2 – 30 m Długość odcinka 2 na działce 11/2 –166 m Długość drogi dojazdowej do stacji – 8 m Opaska techniczna wokół stacji – 1m Szerokość drogi dojazdowej do stacji – 3 m DANE RYNKOWE Średnia cena 1m2 działki budowlanej – 100 zł Średnia cena 1m2 działki bez możliwości zabudowy – 30 zł
