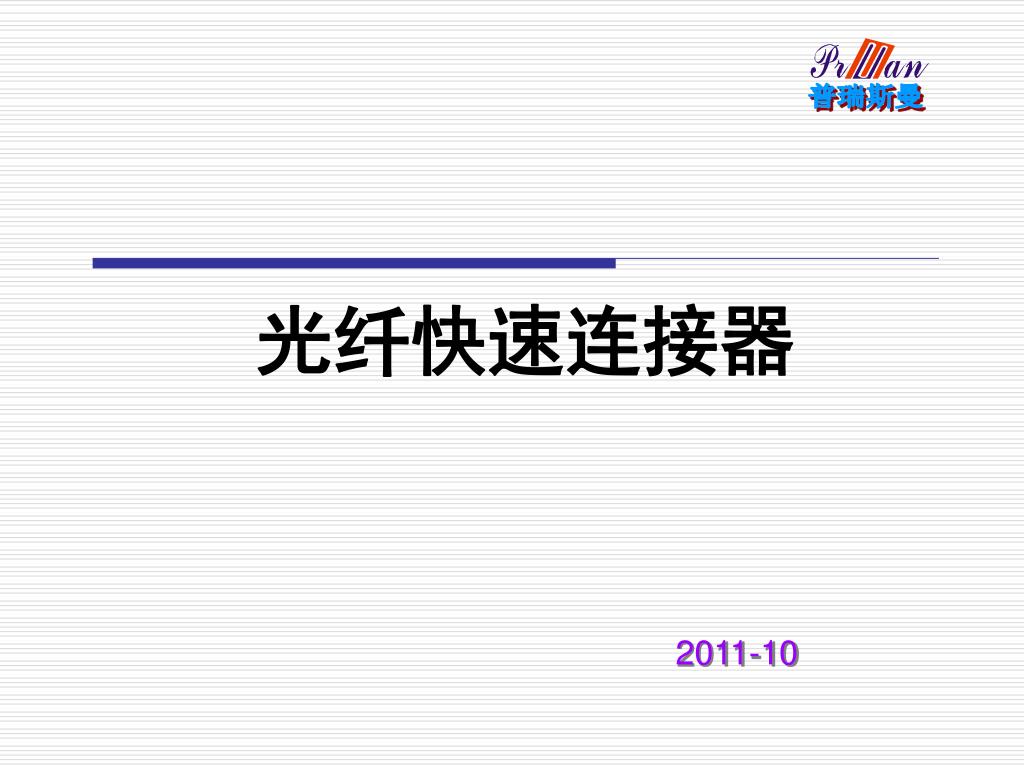

  1. 光纤快速连接器 2011-10

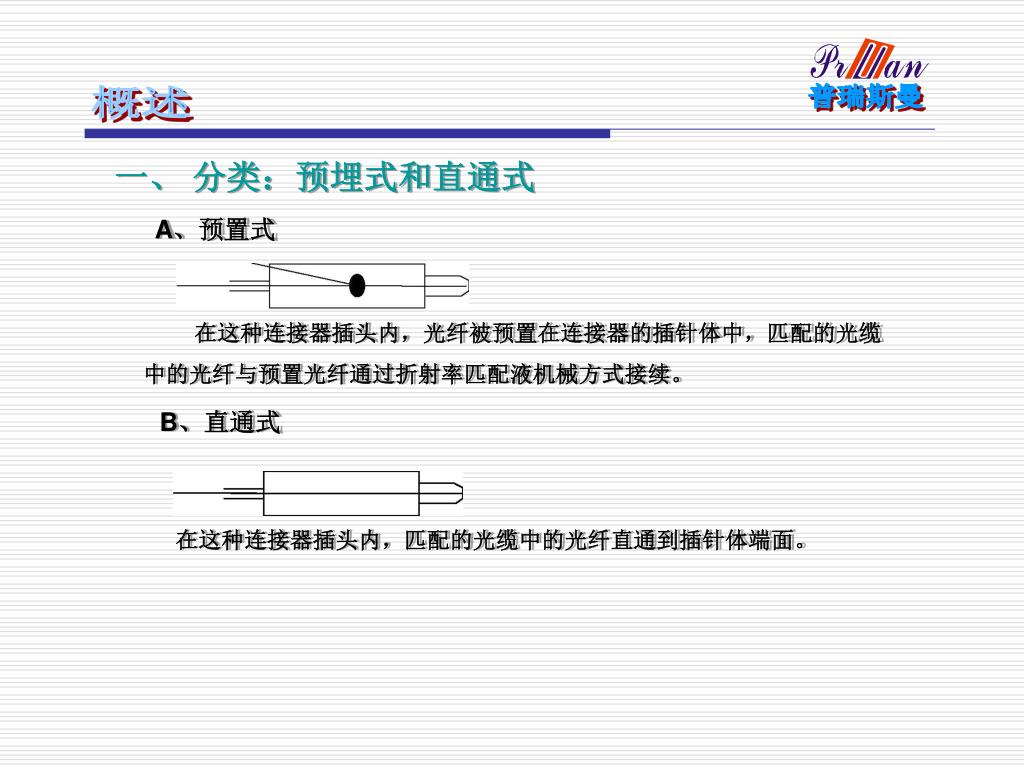

  2. 概述 一、 分类：预埋式和直通式 A、预置式 在这种连接器插头内，光纤被预置在连接器的插针体中，匹配的光缆中的光纤与预置光纤通过折射率匹配液机械方式接续。 B、直通式 在这种连接器插头内，匹配的光缆中的光纤直通到插针体端面。

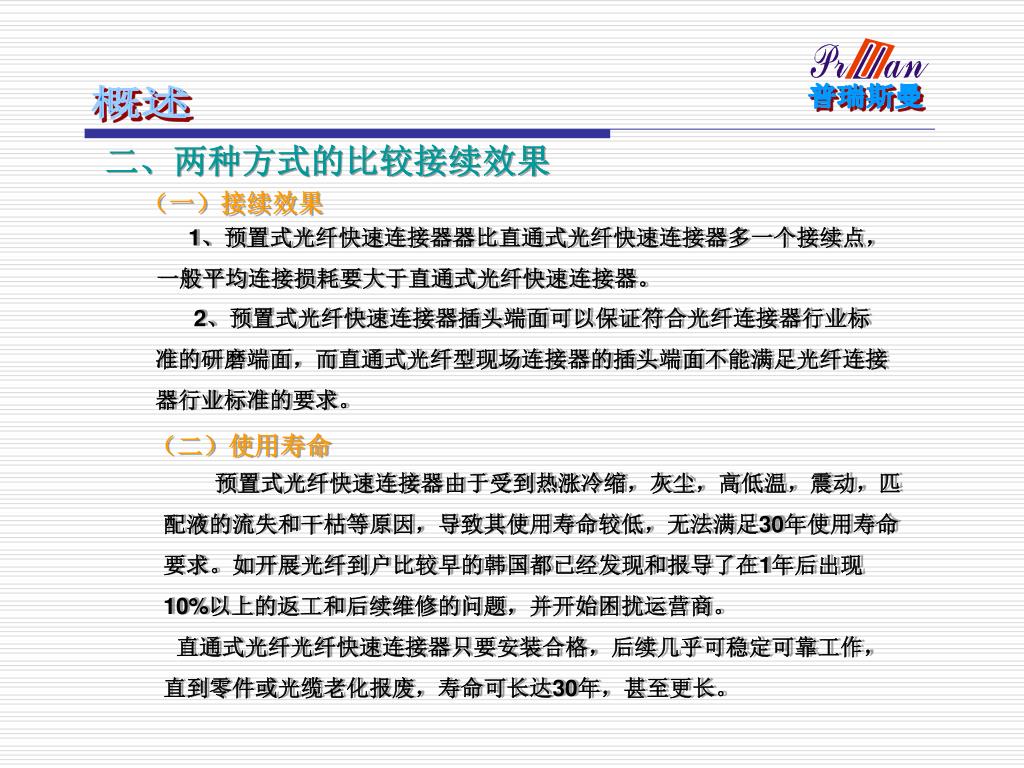

  3. 概述 二、两种方式的比较接续效果 （一）接续效果 1、预置式光纤快速连接器器比直通式光纤快速连接器多一个接续点，一般平均连接损耗要大于直通式光纤快速连接器。 2、预置式光纤快速连接器插头端面可以保证符合光纤连接器行业标准的研磨端面，而直通式光纤型现场连接器的插头端面不能满足光纤连接器行业标准的要求。 （二）使用寿命 预置式光纤快速连接器由于受到热涨冷缩，灰尘，高低温，震动，匹配液的流失和干枯等原因，导致其使用寿命较低，无法满足30年使用寿命要求。如开展光纤到户比较早的韩国都已经发现和报导了在1年后出现10%以上的返工和后续维修的问题，并开始困扰运营商。    直通式光纤光纤快速连接器只要安装合格，后续几乎可稳定可靠工作，直到零件或光缆老化报废，寿命可长达30年，甚至更长。

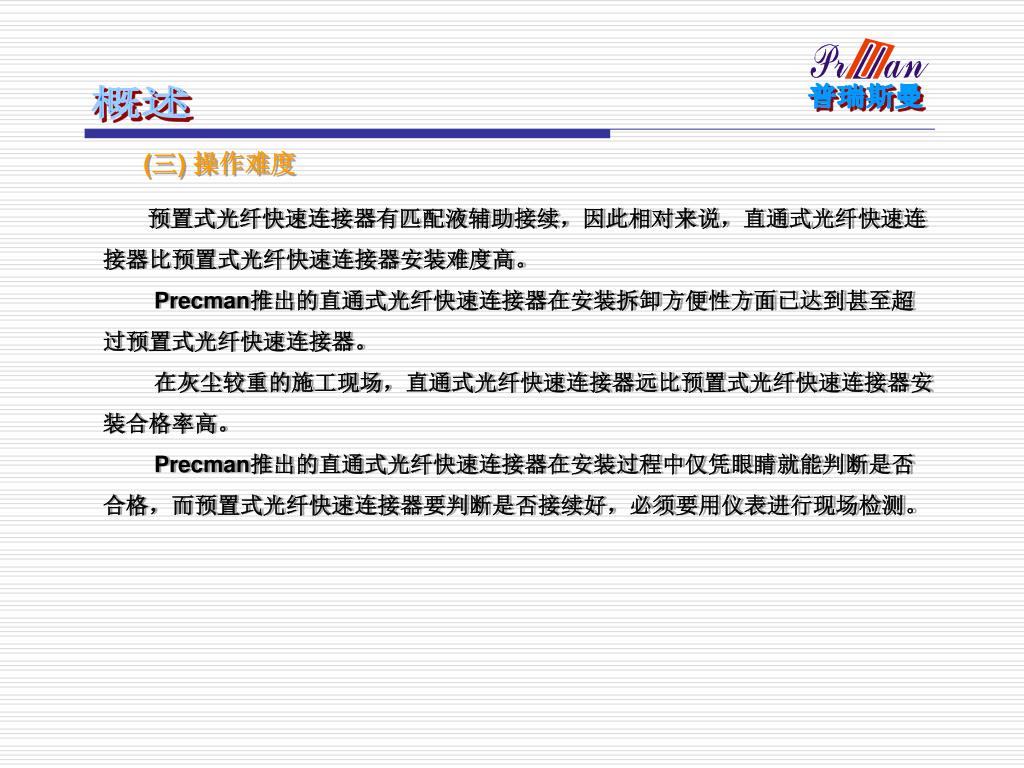

  4. 概述 (三) 操作难度 预置式光纤快速连接器有匹配液辅助接续，因此相对来说，直通式光纤快速连接器比预置式光纤快速连接器安装难度高。 Precman推出的直通式光纤快速连接器在安装拆卸方便性方面已达到甚至超过预置式光纤快速连接器。 在灰尘较重的施工现场，直通式光纤快速连接器远比预置式光纤快速连接器安装合格率高。 Precman推出的直通式光纤快速连接器在安装过程中仅凭眼睛就能判断是否合格，而预置式光纤快速连接器要判断是否接续好，必须要用仪表进行现场检测。

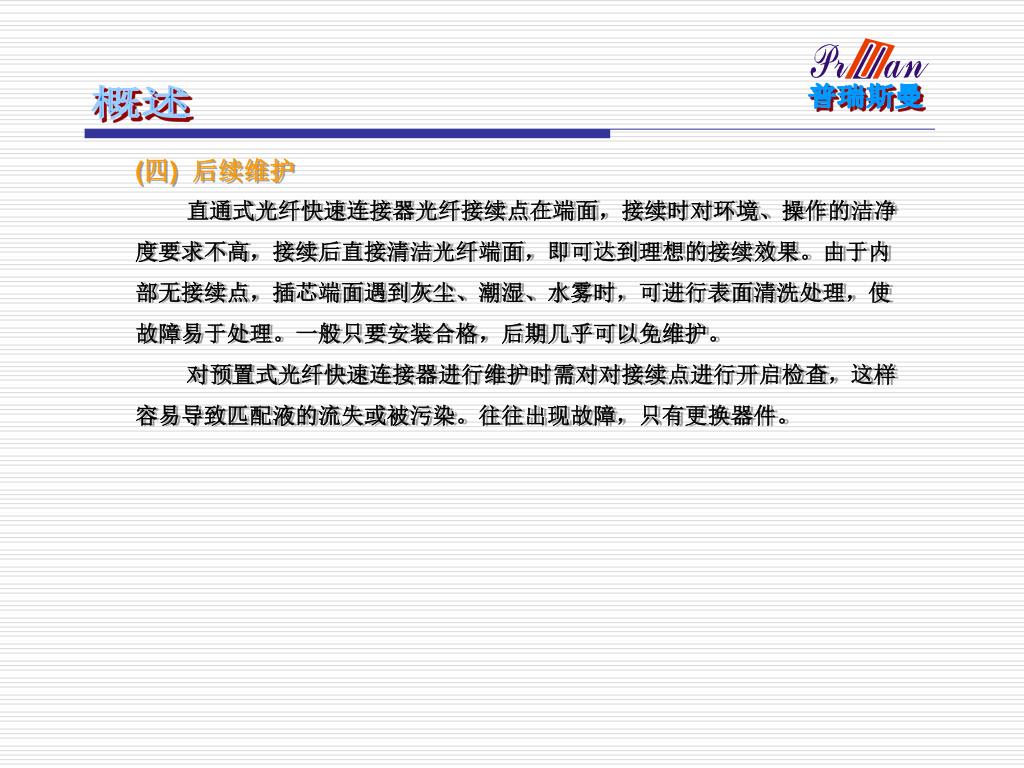

  5. 概述 (四) 后续维护 直通式光纤快速连接器光纤接续点在端面，接续时对环境、操作的洁净度要求不高，接续后直接清洁光纤端面，即可达到理想的接续效果。由于内部无接续点，插芯端面遇到灰尘、潮湿、水雾时，可进行表面清洗处理，使故障易于处理。一般只要安装合格，后期几乎可以免维护。 对预置式光纤快速连接器进行维护时需对对接续点进行开启检查，这样容易导致匹配液的流失或被污染。往往出现故障，只有更换器件。

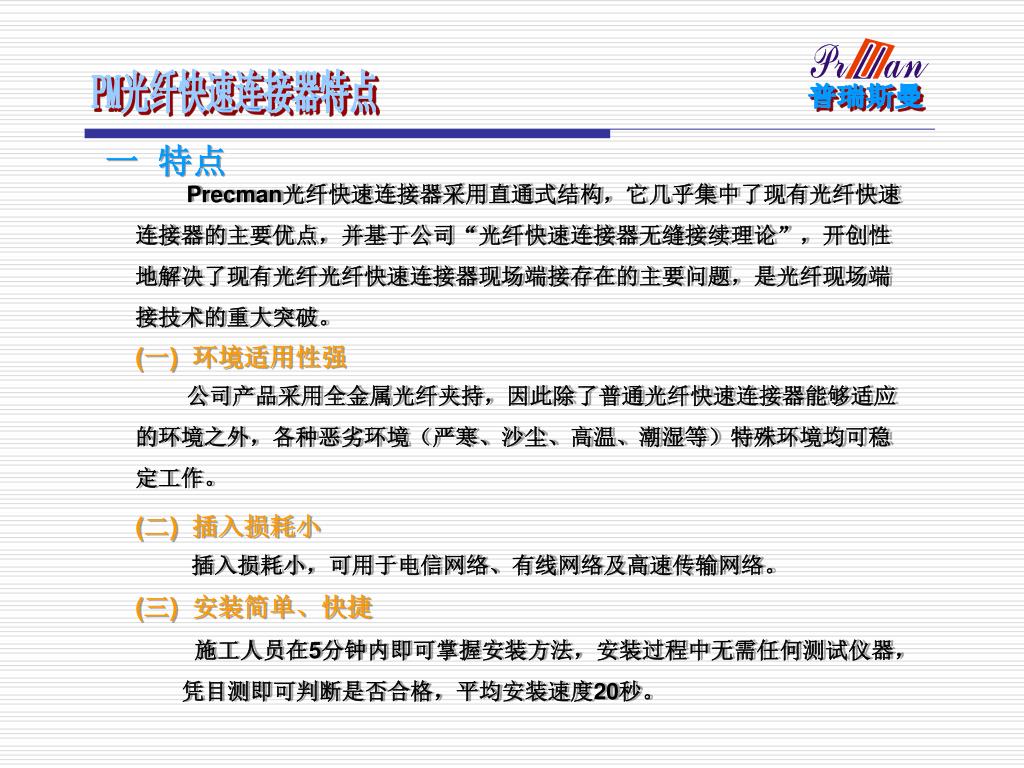

  6. PM光纤快速连接器特点 一 特点 Precman光纤快速连接器采用直通式结构，它几乎集中了现有光纤快速连接器的主要优点，并基于公司“光纤快速连接器无缝接续理论”，开创性地解决了现有光纤光纤快速连接器现场端接存在的主要问题，是光纤现场端接技术的重大突破。 (一) 环境适用性强 公司产品采用全金属光纤夹持，因此除了普通光纤快速连接器能够适应的环境之外，各种恶劣环境（严寒、沙尘、高温、潮湿等）特殊环境均可稳定工作。 (二) 插入损耗小 插入损耗小，可用于电信网络、有线网络及高速传输网络。 (三) 安装简单、快捷 施工人员在5分钟内即可掌握安装方法，安装过程中无需任何测试仪器，凭目测即可判断是否合格，平均安装速度20秒。

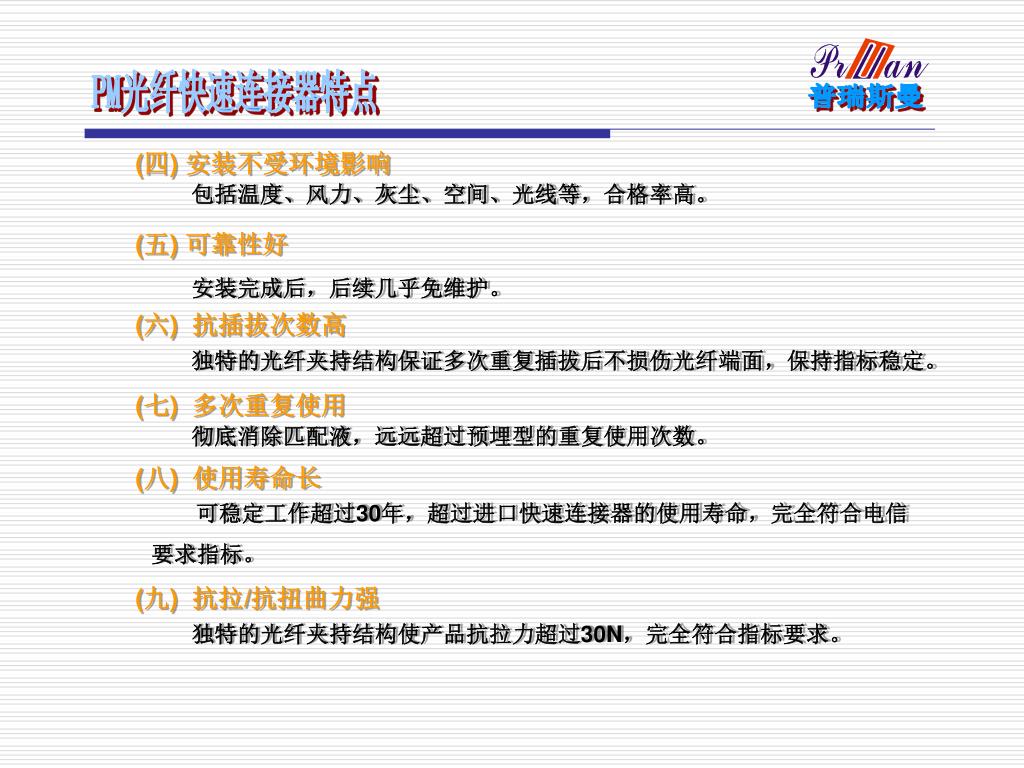

  7. PM光纤快速连接器特点 (四) 安装不受环境影响 包括温度、风力、灰尘、空间、光线等，合格率高。 (五) 可靠性好 安装完成后，后续几乎免维护。 (六) 抗插拔次数高 独特的光纤夹持结构保证多次重复插拔后不损伤光纤端面，保持指标稳定。 (七) 多次重复使用 彻底消除匹配液，远远超过预埋型的重复使用次数。 (八) 使用寿命长 可稳定工作超过30年，超过进口快速连接器的使用寿命，完全符合电信要求指标。 (九) 抗拉/抗扭曲力强 独特的光纤夹持结构使产品抗拉力超过30N，完全符合指标要求。

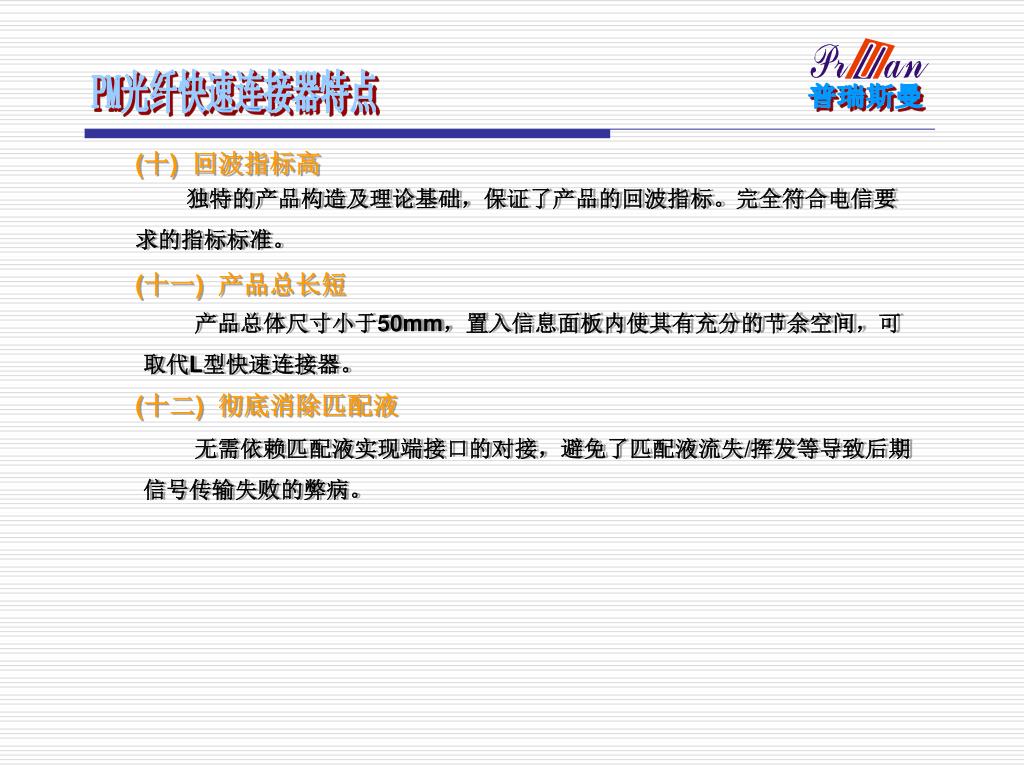

  8. PM光纤快速连接器特点 (十) 回波指标高 独特的产品构造及理论基础，保证了产品的回波指标。完全符合电信要求的指标标准。 (十一) 产品总长短 产品总体尺寸小于50mm，置入信息面板内使其有充分的节余空间，可取代L型快速连接器。 (十二) 彻底消除匹配液 无需依赖匹配液实现端接口的对接，避免了匹配液流失/挥发等导致后期信号传输失败的弊病。

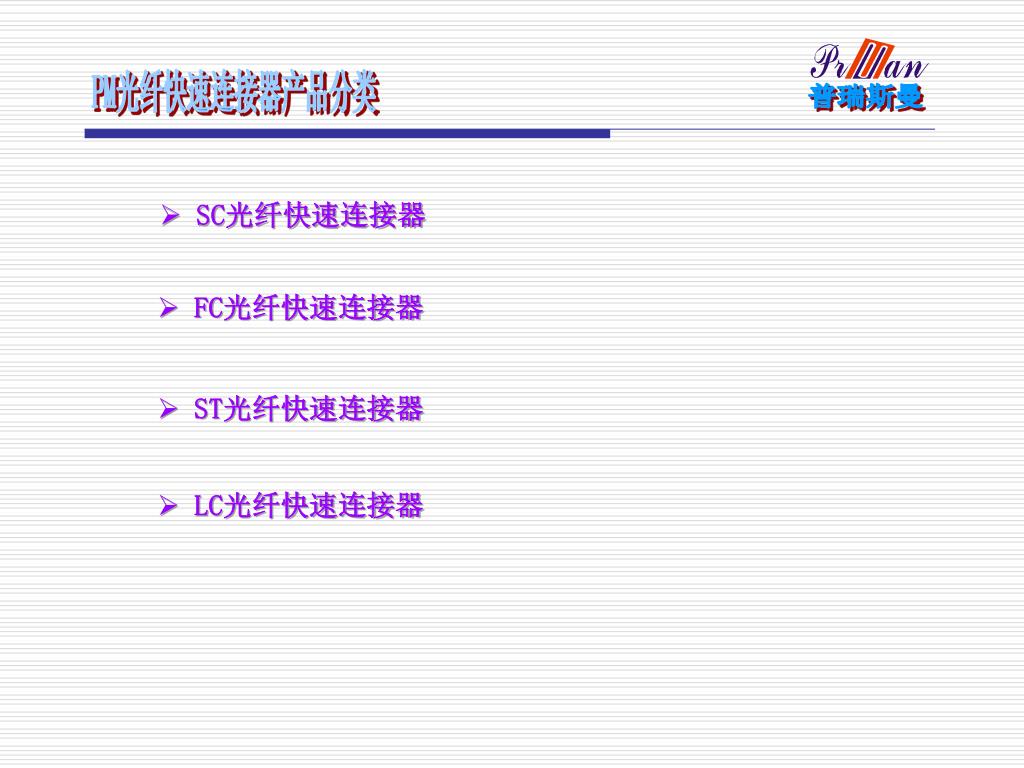

  9. PM光纤快速连接器产品分类 • SC光纤快速连接器 • FC光纤快速连接器 • ST光纤快速连接器 • LC光纤快速连接器

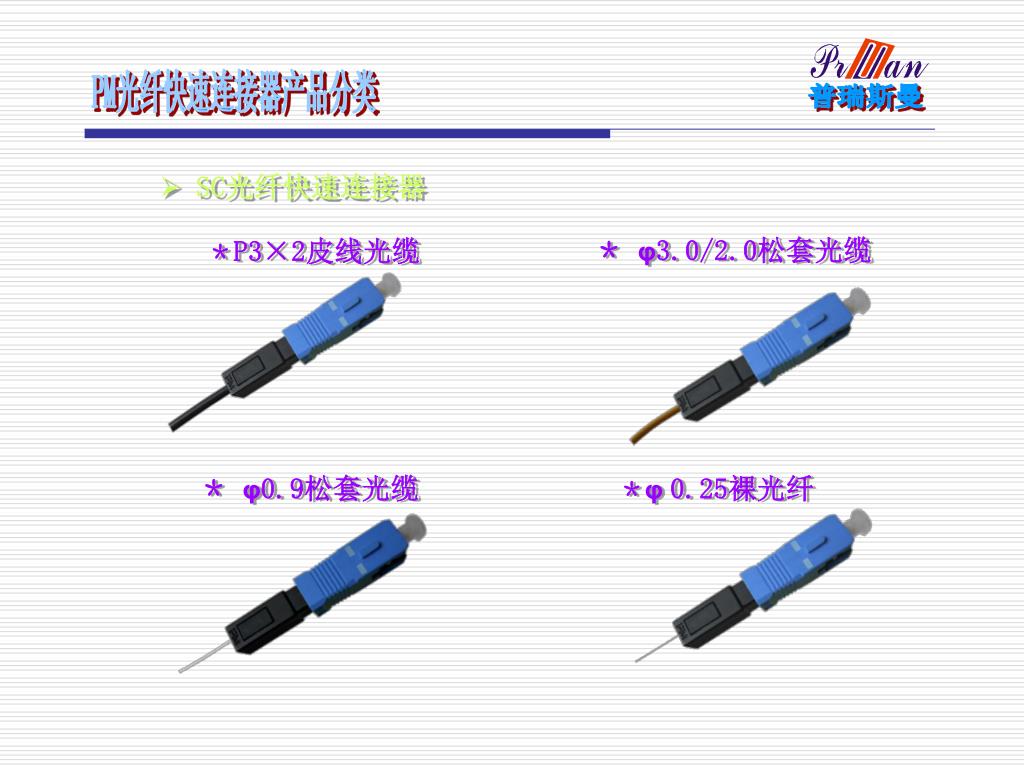

  10. PM光纤快速连接器产品分类 • SC光纤快速连接器 ＊P3×2皮线光缆 ＊φ3.0/2.0松套光缆 ＊φ0.9松套光缆 ＊φ0.25裸光纤

  11. PM光纤快速连接器产品分类 • FC光纤快速连接器 ＊P3×2皮线光缆 ＊φ3.0/2.0松套光缆 ＊φ0.9松套光缆 ＊φ0.25裸光纤

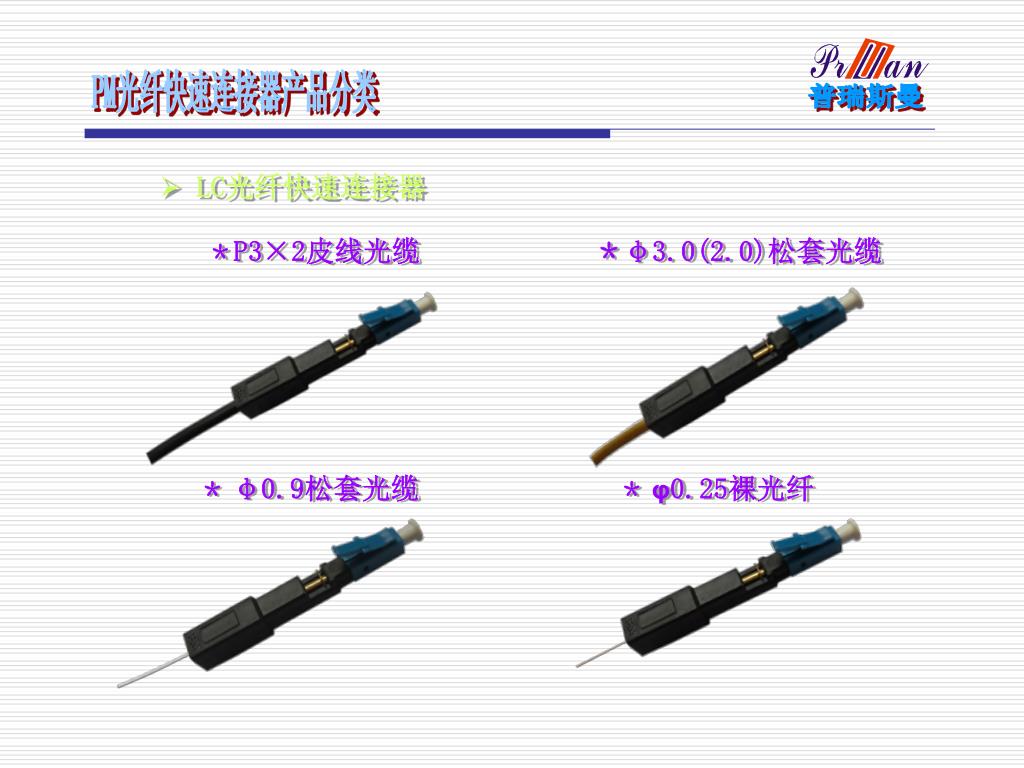

  12. PM光纤快速连接器产品分类 • LC光纤快速连接器 ＊P3×2皮线光缆 ＊φ3.0(2.0)松套光缆 ＊φ0.9松套光缆 ＊φ0.25裸光纤

  13. PM光纤快速连接器产品分类 • ST光纤快速连接器 ＊P3×2皮线光缆 ＊φ3.0(2.0)松套光缆 ＊φ0.9松套光缆 ＊φ0.25裸光纤

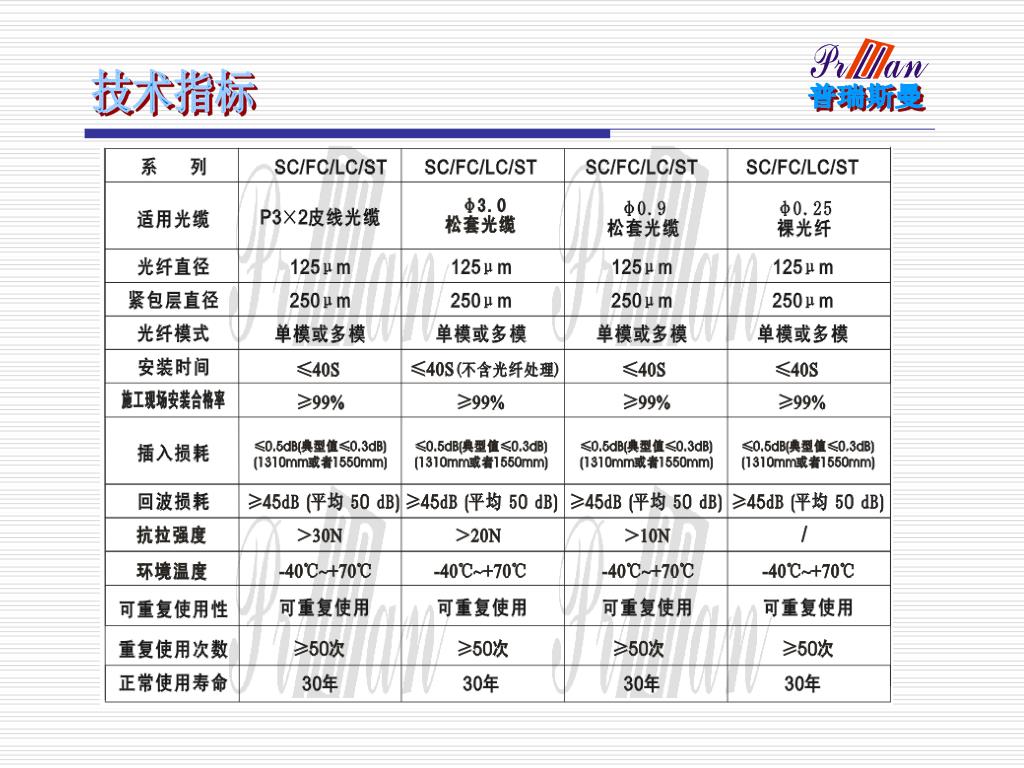

  14. 技术指标

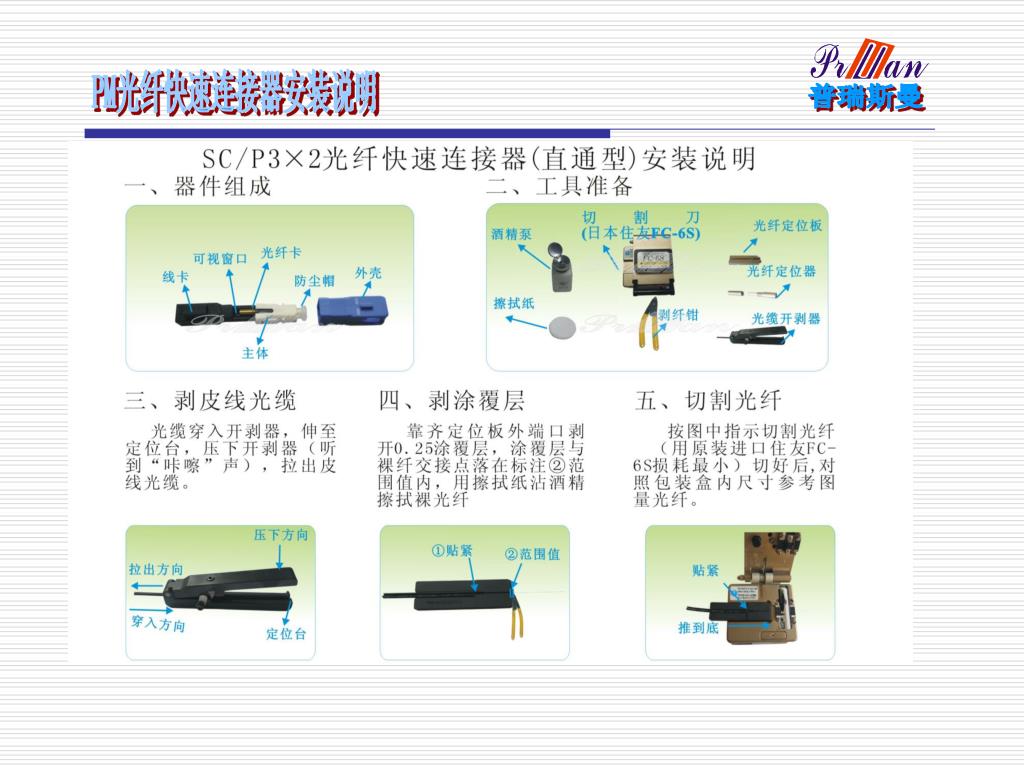

  15. PM光纤快速连接器安装说明

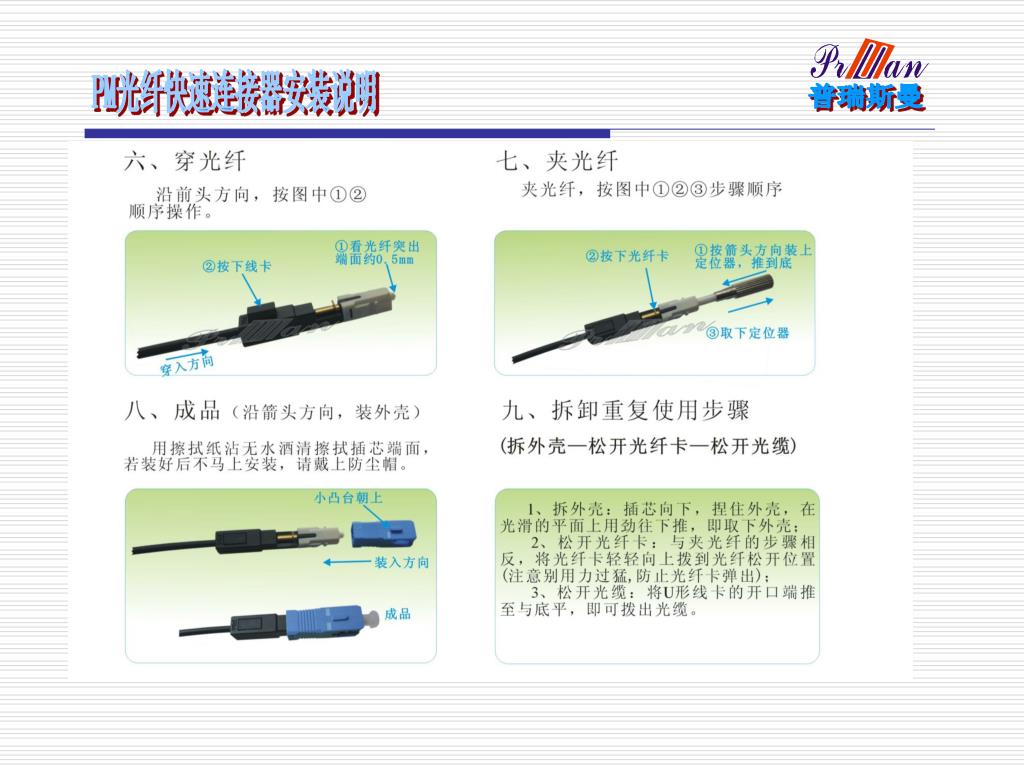

  16. PM光纤快速连接器安装说明

  17. 谢谢您关注我们的产品！
