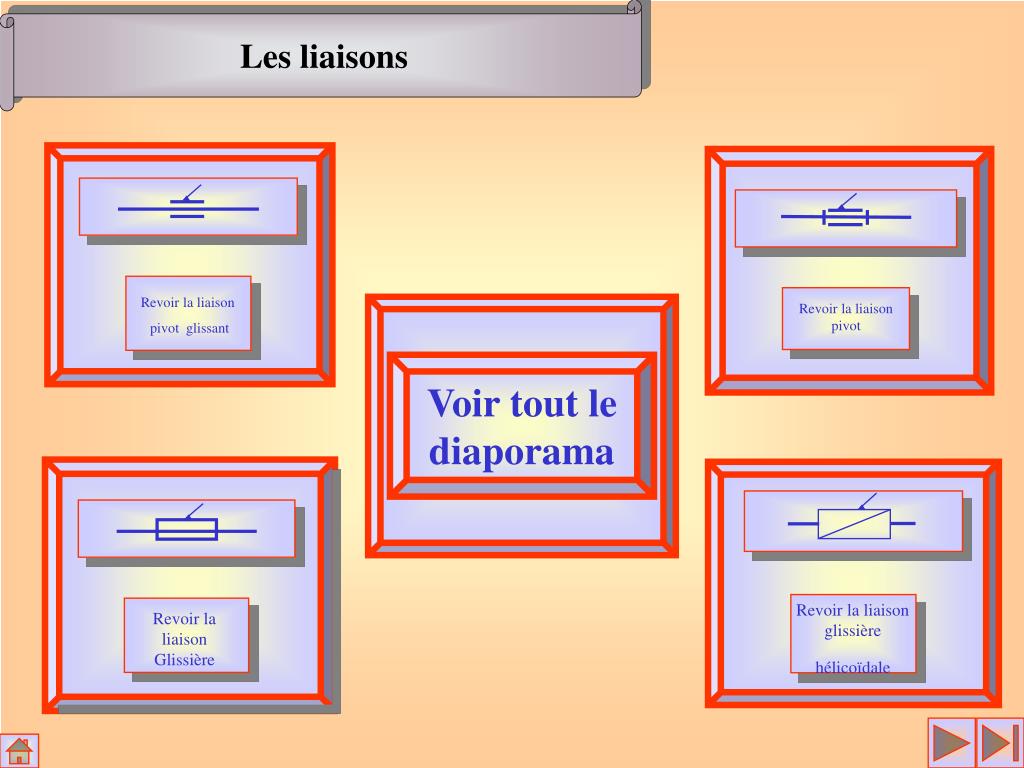

  1. Les liaisons Revoir la liaison glissière hélicoïdale Revoir la liaison pivot glissant Revoir la liaison pivot Voir tout le diaporama Revoir la liaison Glissière

  2. Les liaisons Une liaison s’étudie toujours entre deux éléments Le moyeu L ’arbre

  3. Les liaisons Une liaison s’étudie entre deux éléments Alésage ou moyeu Arbre Jeu de fonctionnement

  4. Les liaisons Cet arbre peut tourner Dans son alésage ou moyeu Qui est maintenu sur le support de fixation L ’alésage ou le moyeu est ici en vue coupé

  5. Les liaisons l ’arbre peut tourner sur son axe y y Rotation Translation Ry Rz Ty Tz Rx Tx o o x x z z 1

  6. Les liaisons l ’arbre ne peut pas tourner autour de l ’axe Y y y Rotation Translation Ry Rz Ty Tz Rx Tx o o x x z z 1 0 Impossible

  7. Les liaisons l ’arbre ne peut pas tourner autour de l ’axe Z y Rotation Translation Ry Rz Ty Tz Rx Tx o x z y o x z 1 0 0 Impossible

  8. l ’arbre peut se déplacer dans la direction de l ’axe X Les liaisons y y Translation Rotation Ry Rz Ty Tz Rx Tx o o x x z z 1 0 0 1

  9. l ’arbre peut se déplacer dans la direction de l ’axe -X Les liaisons y y Rotation Translation Ry Rz Ty Tz Rx Tx o o x x z z 1 0 0 1

  10. Les liaisons l ’arbre ne peut pas se déplacer dans la direction de l ’axe Y y y Rotation Translation Ry Rz Ty Tz Rx Tx o o x x z z 1 0 0 1 0 Impossible

  11. Les liaisons l ’arbre ne peut pas se déplacer dans la direction de l ’axe Z y y Rotation Translation Ry Rz Ty Tz Rx Tx o o x x z z Impossible 1 0 0 1 0 0

  12. Les liaisons y y Rotation Translation Ry Rz Ty Tz Rx Tx o o x x z z Vous avez ici une liaison pivot glissant 1 0 0 1 0 0

  13. Les liaisons y Rotation Translation Ry Rz Ty Tz Rx Tx o x z Cette vue vous sera utile pour votre travail personnel Liaison pivot glissant 1 0 0 1 0 0

  14. Les liaisons Liaison pivot glissant

  15. Les liaisons y y Translation Rotation Ry Rz Ty Tz Rx Tx o o x x z z l ’arbre peut se déplacer dans la direction de l ’axe -X Cette translation reste possible Si l ’alésage n ’est pas débouchant 1 0 0 1

  16. Les liaisons l ’arbre peut se déplacer dans la direction de l ’axe -X y y Rotation Translation Ry Rz Ty Tz Rx Tx o o x x z z 1 0 0 1

  17. Les liaisons l ’arbre ne peut plus se déplacer dans la direction de l ’axe X y y Translation Rotation Ry Rz Ty Tz Rx Tx o o x x z z Anneau élastique 1 0 0 0 Impossible

  18. Les liaisons l ’arbre ne peut pas se déplacer dans la direction de l ’axe Y y y Rotation Translation Ry Rz Ty Tz Rx Tx o o x x z z 1 0 0 0 0 Impossible

  19. Les liaisons l ’arbre ne peut pas se déplacer dans la direction de l ’axe Z y y Rotation Translation Ry Rz Ty Tz Rx Tx o o x x z z Impossible 1 0 0 0 0 0

  20. Les liaisons y y Rotation Translation Ry Rz Ty Tz Rx Tx o o x x z z Vous avez ici une liaison pivot 1 0 0 0 0 0

  21. Les liaisons y Rotation Translation Ry Rz Ty Tz Rx Tx o x z Cette vue vous sera utile pour votre travail personnel Liaison pivot 1 0 0 0 0 0

  22. Les liaisons Liaison pivot

  23. Les liaisons Vous avez ici la représentation d ’un té de fixation monté dans une table de perceuse

  24. Les liaisons La table Le Té A A Nous allons étudier les degrés de liberté du « té » par rapport à la table Vue suivant les flèches A-A

  25. Les liaisons y y Rotation Translation Ry Rz Ty Tz Rx Tx o o x x z z 0 Impossible

  26. Les liaisons y y Rotation Translation Ry Rz Ty Tz Rx Tx o o x x z z 0 0 Impossible

  27. Les liaisons y y Rotation Translation Ry Rz Ty Tz Rx Tx o o x x z z 0 0 0 Impossible

  28. Les liaisons y y Translation Rotation Ry Rz Ty Tz Rx Tx o o x x z z 0 0 0 1

  29. Les liaisons y y Translation Rotation Ry Rz Ty Tz Rx Tx o o x x z z 0 0 0 1

  30. Les liaisons y y Translation Rotation Ry Rz Ty Tz Rx Tx o o x x z z Le té peut se déplacer dans la table suivant la direction de X 0 0 0 1

  31. Les liaisons y y Rotation Translation Ry Rz Ty Tz Rx Tx o o x x z z 0 0 0 1 0 Impossible

  32. Les liaisons y y Rotation Translation Ry Rz Ty Tz Rx Tx o o x x z z Attention il faut considérer la vue d ’ensemble Impossible 0 0 0 1 0 0

  33. Les liaisons Rotation Translation Ry Rz Ty Tz Rx Tx Ce symbole vous sera utile pour votre travail personnel Liaison glissière 0 0 0 1 0 0

  34. Les liaisons Liaison Glissière

  35. Les liaisons Ici une vis en: -en photo -en vue de face -en vue de profil

  36. Les liaisons Ici un écrou en: -en vue de face coupé -en vue de profil

  37. Les liaisons Une liaison s ’étudie toujours entre deux pièces

  38. Les liaisons la vis peut tourner autour de son axe X y y Rotation Translation Ry Rz Ty Tz Rx Tx o o x x z z 1

  39. Les liaisons La vis ne peut pas tourner autour de son axe Y y y Rotation Translation Ry Rz Ty Tz Rx Tx o o x x z z 1 0 Impossible

  40. Les liaisons l ’arbre ne peut pas tourner autour de son axe Z y y Rotation Translation Ry Rz Ty Tz Rx Tx o o x x z z 1 0 0 Impossible

  41. Les liaisons Si vous tournez la vis dans le sens horaire (autour de RX) ; la translation de la vis suivant l ’axe -X aura lieu y y Translation Rotation Ry Rz Ty Tz Rx Tx o o x x z z 1 0 0 1

  42. Les liaisons y y Translation Rotation Ry Rz Ty Tz Rx Tx o o x x z z 1 0 0 1

  43. Les liaisons Si vous tournez la vis dans le sens anti horaire; le déplacement de la vis suivant l ’axe X aura lieu y y Rotation Translation Ry Rz Ty Tz Rx Tx o o x x z z 1 0 0 1

  44. Les liaisons l ’arbre ne peut pas se déplacer dans la direction de l ’axe Y y y Rotation Translation Ry Rz Ty Tz Rx Tx o o x x z z 1 0 0 1 0 Impossible

  45. Les liaisons l ’arbre ne peut pas se déplacer dans la direction de l ’axe Z y y Rotation Translation Ry Rz Ty Tz Rx Tx o o x x z z Impossible 1 0 0 1 0 0

  46. Les liaisons y y Rotation Translation Ry Rz Ty Tz Rx Tx o o x x z z Vous avez ici une liaison glissière hélicoïdale 1 0 0 1 0 0

  47. Les liaisons Rotation Translation Ry Rz Ty Tz Rx Tx Ce symbole vous sera utile pour votre travail personnel Liaison glissière hélicoïdale 1 0 0 1 0 0

  48. Les liaisons Liaison glissière hélicoïdale

  49. Les liaisons Observer la liaison entre le chariot transversal et le trainar du tour parallèle.
