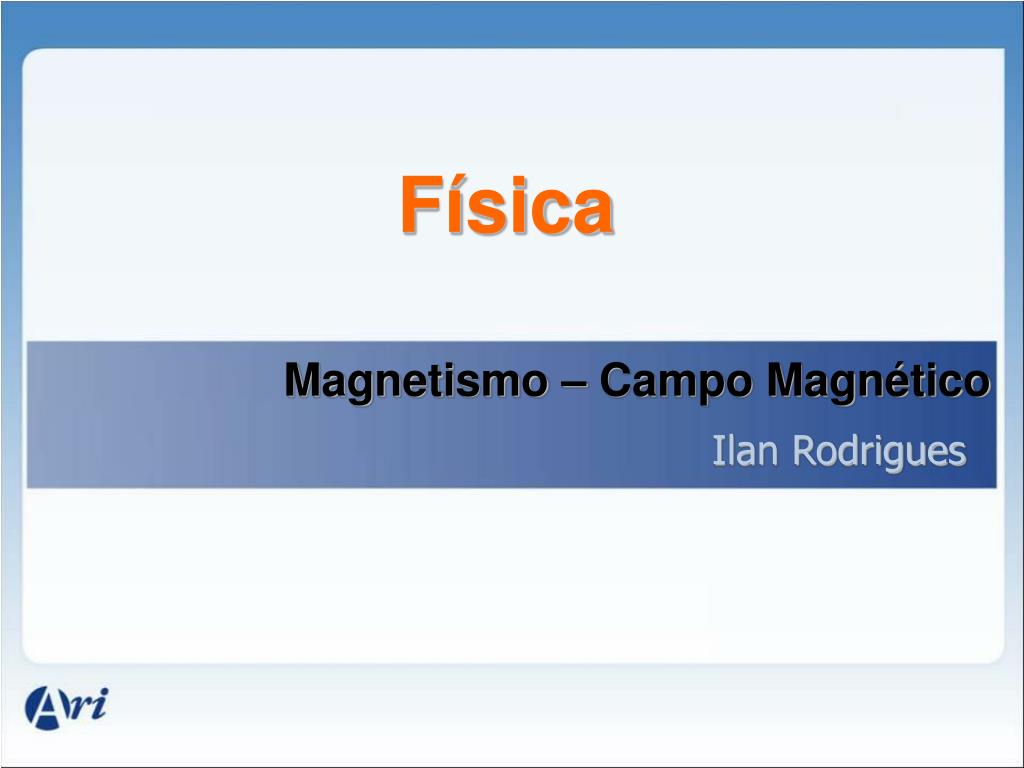

  1. Física Magnetismo – Campo Magnético Ilan Rodrigues

  2. 01. INTRODUÇÃO - Magnésia "lugar das pedras Mágicas", Fe3O4 (FeO e Fe2O3) - Óxidos de ferro II e III • Magnetita - Forma Cristalina - Cérebros de abelhas, peixes, ursos, alguns pássaros e em seres humanos

  3. 01. INTRODUÇÃO - Motores Elétricos - Transformadores de Tensão - Cartões Magnéticos - Aceleradores de Partículas

  4. 02. Imãs ou Magnetos 2.1. Pólos Magnéticos N S Pólo Norte Magnético Pólo Sul Magnético 2.2. Atração e Repulsão N S S N Repulsão S N N S Repulsão N S N S Atração

  5. Dica: F - F N S N S d F/2 - F/2 N S N S 2d

  6. 2.3. Inseparabilidade dos Pólos Magnéticos de um Imã N S N S S N S N N S S N N S S S

  7. Nota: Campo Magnético Terrestre Pólo Norte Geográfico Pólo Sul Magnético S N S N Pólo Norte Magnético Pólo Sul Geográfico

  8. 03. Campo Magnético de um Imã N S Imã Campo Magnético

  9. Nota: • Substâncias Ferromagnéticas Esses materiais se imantam fortemente se colocados na presença de um campo magnético. Cobalto Níquel Ferro

  10. Substâncias Ferromagnéticas N S S N N N S N N N N S S S S S S N N N S N S N N N N S S S S S N S Atração

  11. Nota: • Substâncias Paramagnéticos São materiais fracamente atraídos pelos ímãs. Magnésio Sulfato de Cobre Alumínio

  12. Substâncias Paramagnéticas N S N S N N S N N N S S S S S N S N S N N N N S N N S S S S S N N S

  13. Nota: • Substâncias Diamagnéticas São materiais que se colocados na presença de um campo magnético tem seus ímãs elementares orientados no sentido contrário ao sentido do campo magnético aplicado. Cobre Prata Chumbo

  14. Substâncias Diamagnéticas N S S N N N S N N S S N N S S S S N N N N N S S S N N S S N S S N S Repulsão

  15. 04. Vetor Indução Magnética • Direção: A reta que a agulha se alinha B • Sentido: Pra onde aponta o Pólo Norte Magnético da Agulha N S Imã

  16. B B B B B S N B B B B

  17. B N S B B N N S B S B N S B S N N S S N B N S B B

  18. 05. Campo Magnético Uniforme(CMU) S N B S N B S N B B

  19. 05. Campo Magnético Uniforme(CMU) N N S S N N N S S S S (Constante) B

  20. Campo Magnético (Saindo ) do Plano • Campo Magnético (Entrando ) no Plano X X X X X X X X X X X X X X X X X X X X X B B X X X X X

  21. 06. A Origem do Campo Magnético

  22. I. Fio Perpendicular ao plano do papel, com a corrente saindo desse plano II. Fio Perpendicular ao plano do papel, com a corrente entrando neste plano B B x

  23. III. Fio estendido no plano do papel X X X X X X - B1 B4 - B3 - B2 B5 B6 X X X x x x > < > < X X X B4 B5 B3 B2 B6 B1 B B X X X i i

  24. 07. Campo Magnético Gerado Por Um Fio Retilíneo Muito Longo (Infinito) Regra da Mão Direita Envolvente S B N i

  25. 6.3. Intensidade do Vetor indução Magnética • Lei de Ampère ∑ (B . ∆ℓ) μ0 . i = r B . 2 π. r μ0 . i B = A Permeabilidade Magnética no Vácuo μ0 . i i B = 2 π. r μ0 4 π. 10- 7 T.m/A = m Tesla(T)

  26. 8. Campo Magnético Gerado Por Uma Espira Circular i i B • Módulo Do Campo Magnético A Permeabilidade Magnética no Vácuo μ0 . i B = 2 . r μ0 4 π. 10- 7 T.m/A = m Tesla(T)

  27. Corrente Circulando No Sentido Anti–horário Corrente Circulando No Sentido Horário N S i i S N Face Norte Face Sul B i i i i B Face Sul Face Norte i i i i B A B A

  28. 7.1. Pólos Magnéticos da Espira Corrente Circulando No Sentido Anti–horário Corrente Circulando No Sentido Horário i i i B B i x i i Pólo Norte Pólo Sul i i i i B A B A

  29. 7.1. Pólos Magnéticos da Espira

  30. 7.2. Bobina Chata Número de espiras N . μ0 . i B = 2 . r

  31. 7.3. Solenóide • É um fio condutor enrolado em forma de hélice cilíndrica.

  32. 7.4. Linhas de Indução

  33. 7.5. Intensidade do Vetor Indução Magnética Número de espiras N . μ0 . i B = ℓ ℓ Número Total de Espiras

  34. 06. Ação Do Campo Magnético Sobre Cargas Elétricas 6.1 Carga lançada formando um ângulo θ com um Campo Magnético Fm q B θ B v┴ v (m/s) Fm = q . v . B . sen θ Fm = q . v . B TESLA (T) (C) (N)

  35. Nota: Regra da Mão Direita e da Mão Esquerda • Regra da Mão Esquerda • Regra da Mão Direita Carga Negativa Carga positiva - +

  36. 06. Ação Do Campo Magnético Sobre Cargas Elétricas 6.2 Carga abandonada em Repouso em um Campo Magnético Uniforme Fm = 0 V = 0 B q B 0 Fm = 0 . sen θ Fm = q . v . B

  37. 06. Ação Do Campo Magnético Sobre Cargas Elétricas 6.3. Carga Lançada na mesma direção do Campo Magnético Uniforme θ = 0 Fm = 0 B q v B 0 Fm = 0 . sen 00 . sen θ Fm = q . v . B

  38. 06. Ação Do Campo Magnético Sobre Cargas Elétricas 6.4. Carga Lançada Perpendicularmente a direção do Campo Magnético Uniforme Fm FCP = X X X X X X X B m . v2 q.v.B = R X X X X X X X v q m . v X X X X X X X q . B = v R Fm X X X X X X X q m/s Kg Fm q R v v X X X X X X X m . v Fm B = q . R Fm X X X X X X X q q Fm Tesla(T) m v C v q

  39. 1 m . v B = . sen 900 . sen θ Fm = q . v . B q . R B q .B . R X X X X X X v = m X X X X X X v q . B . R R ω . R = m X X X X X X q FMag FCP q . B 2 π m = X X X X X X m T X X X X X X 2 π . m T = q . B X X X X X X
