  1. مدارهای منطقی Logic Circuits ارائه دهنده: محمد رضا محمدی http://ee.sharif.edu/~mrmohammadi/ زمستان 1391

  2. نمره • میانترم 35% • پایان ترم 40% • تمارین 10% • تمارین شبیه سازیخود را به آدرس mrmohammadi@ee.sharif.eduبفرستید • موضوع ایمیل شما حتما به صورت Logic HWx IDxxxxxxxباشد • کوئیزها 5% • پروژه 10% • حضور کلاسی 5%

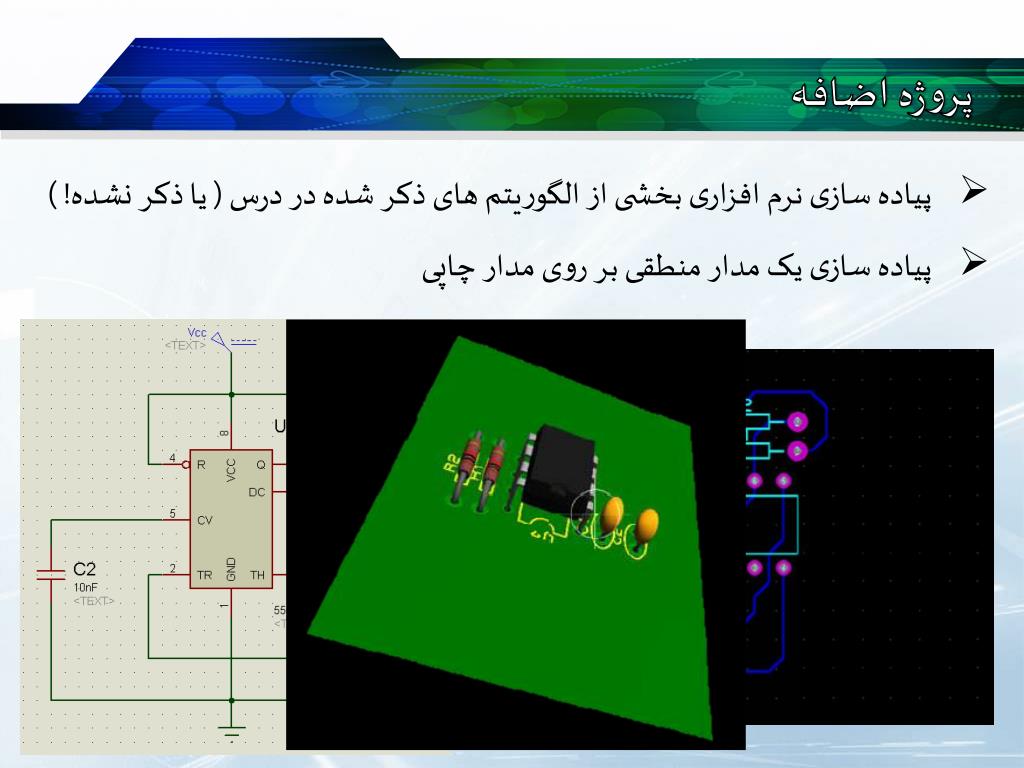

  3. پروژه اضافه • پیاده سازی نرم افزاری بخشی از الگوریتم های ذکر شده در درس ( یا ذکر نشده! ) • پیاده سازی یک مدار منطقی بر روی مدار چاپی

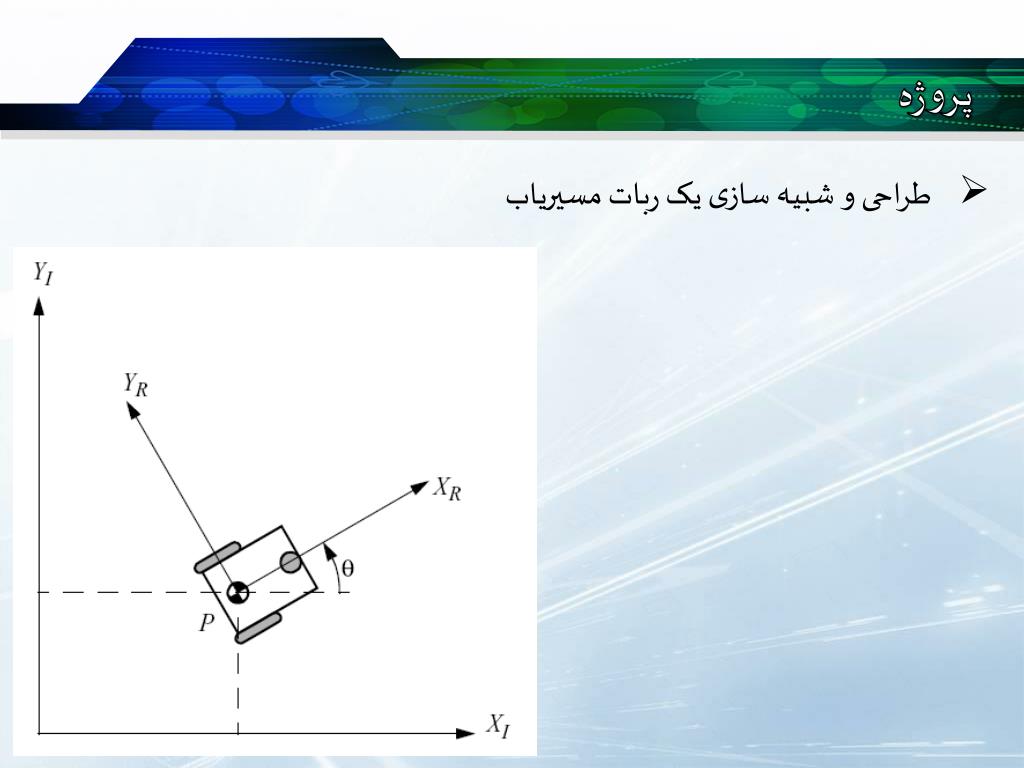

  4. پروژه • طراحی و شبیه سازی یک ربات مسیریاب

  5. طراحی سنسورها • باید تعداد و مکان سنسورها به گونه ای انتخاب شوند که عملکرد ربات مسیریاب در مسیرهای مختلف مناسب باشد

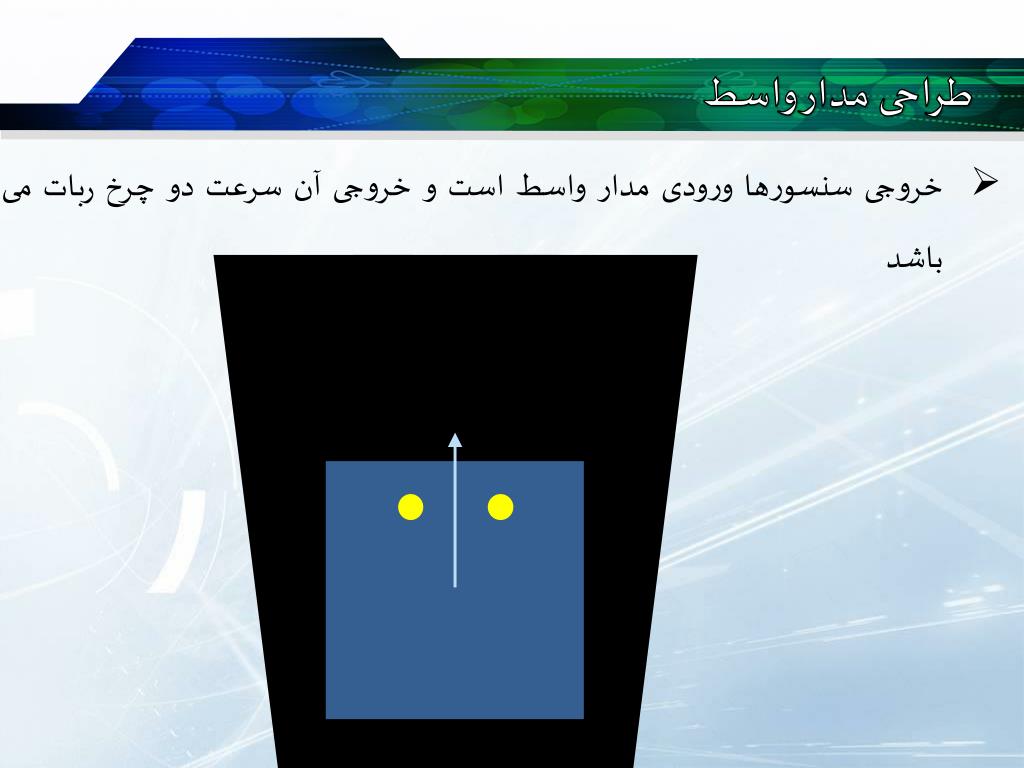

  6. طراحی مدار واسط • خروجی سنسورها ورودی مدار واسط است و خروجی آن سرعت دو چرخ ربات می باشد

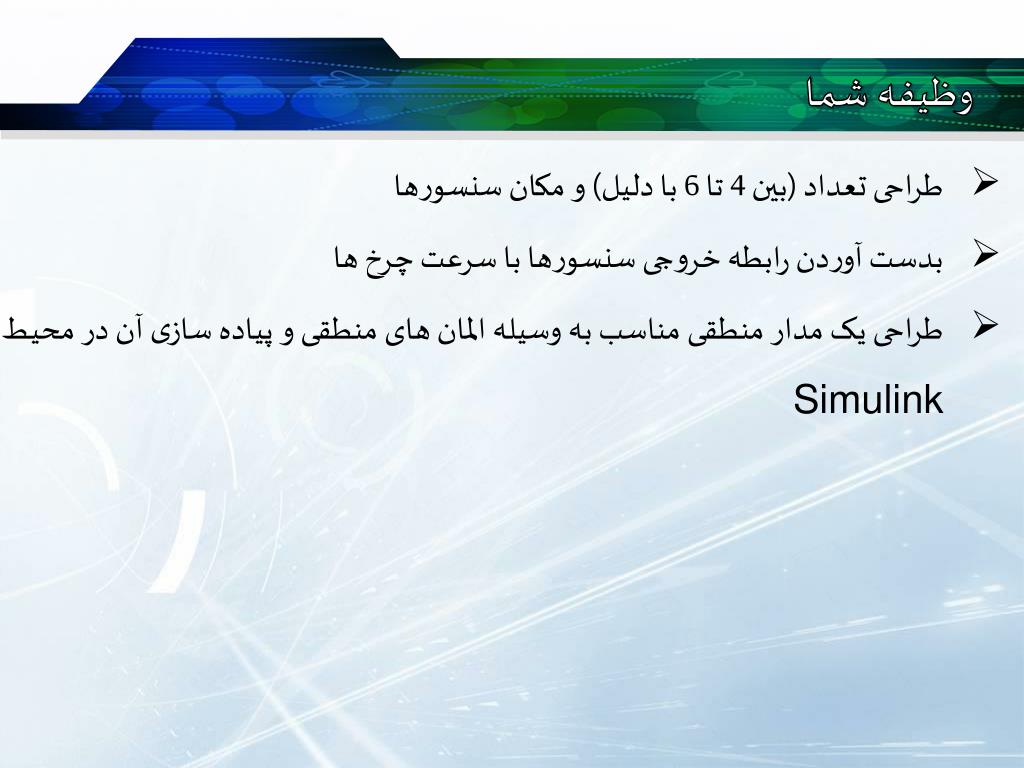

  7. وظیفه شما • طراحی تعداد (بین 4 تا 6 با دلیل) و مکان سنسورها • بدست آوردن رابطه خروجی سنسورها با سرعت چرخ ها • طراحی یک مدار منطقی مناسب به وسیله المان های منطقی و پیاده سازی آن در محیط Simulink
