  1. Motion Control

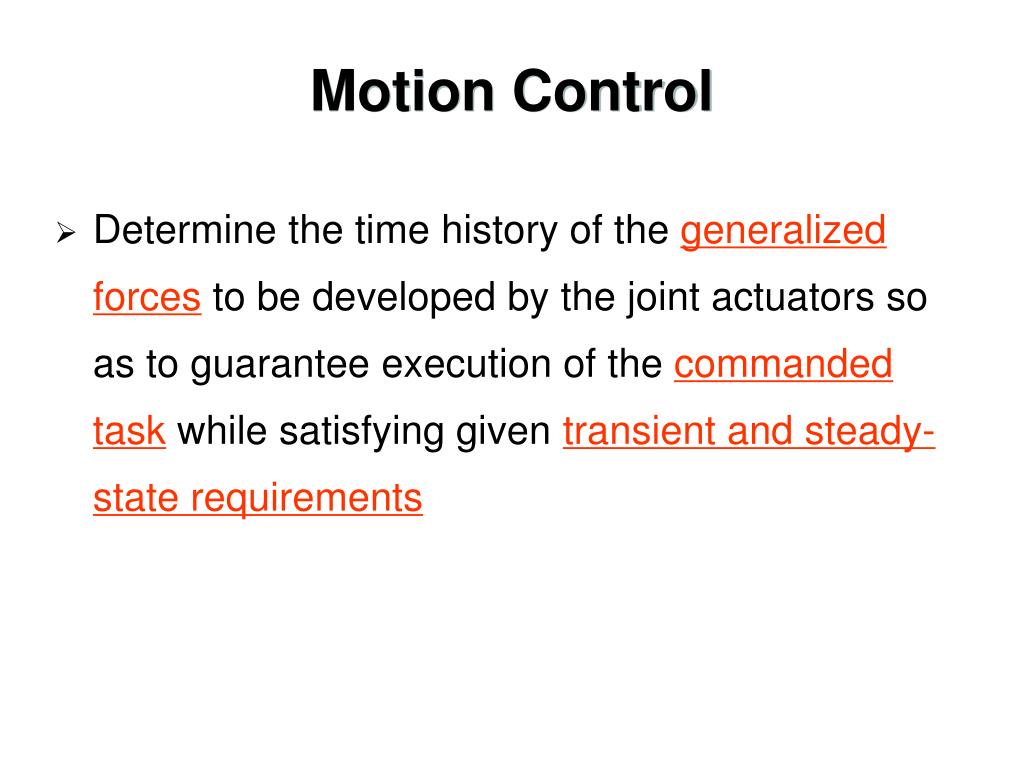

  2. Motion Control • Determine the time history of the generalized forces to be developed by the joint actuators so as to guarantee execution of the commanded task while satisfying given transient and steady-state requirements

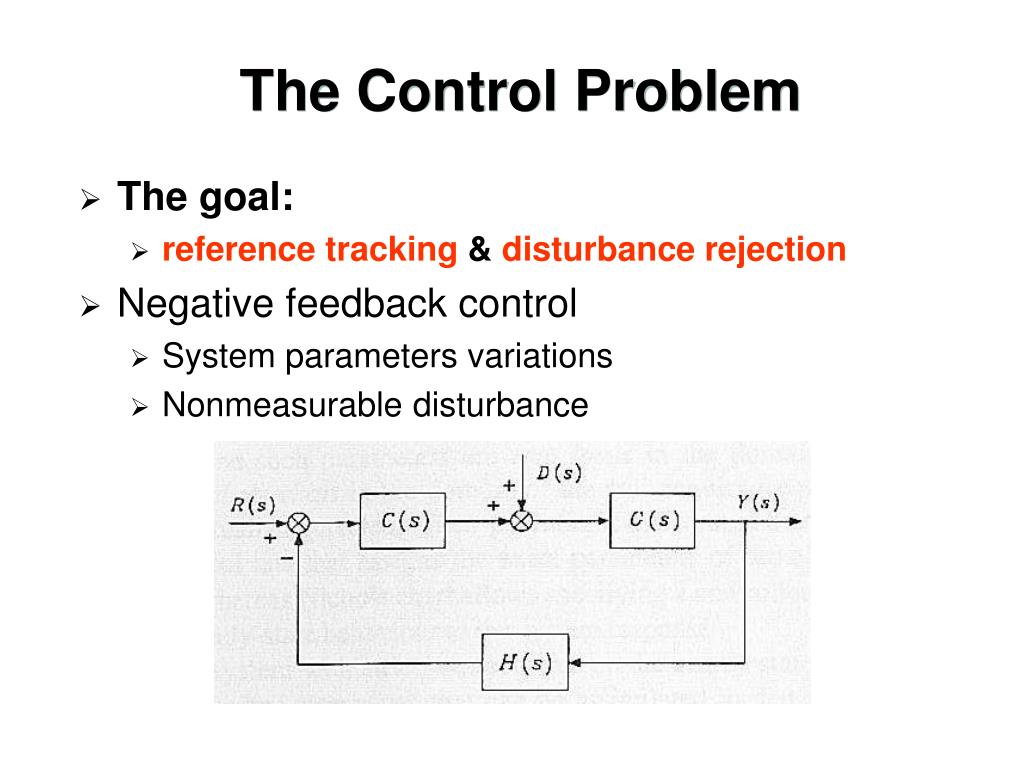

  3. The Control Problem • The goal: • reference tracking & disturbance rejection • Negative feedback control • System parameters variations • Nonmeasurable disturbance

  4. The Control Problem • Joint space control problem Open loop

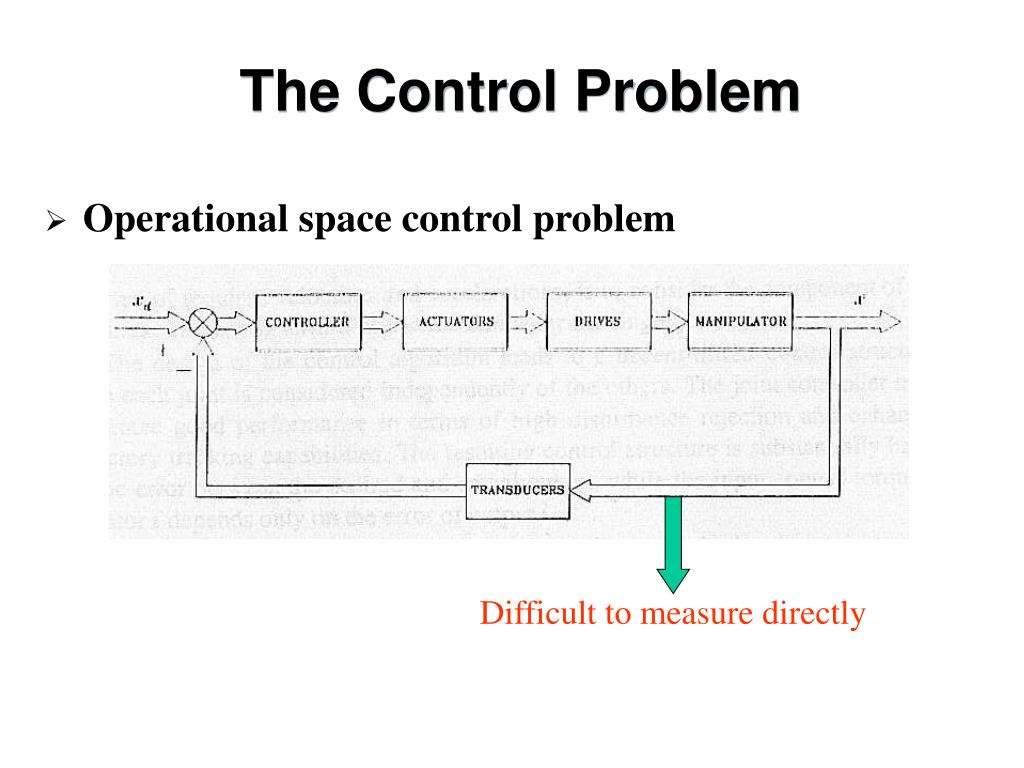

  5. The Control Problem • Operational space control problem Difficult to measure directly

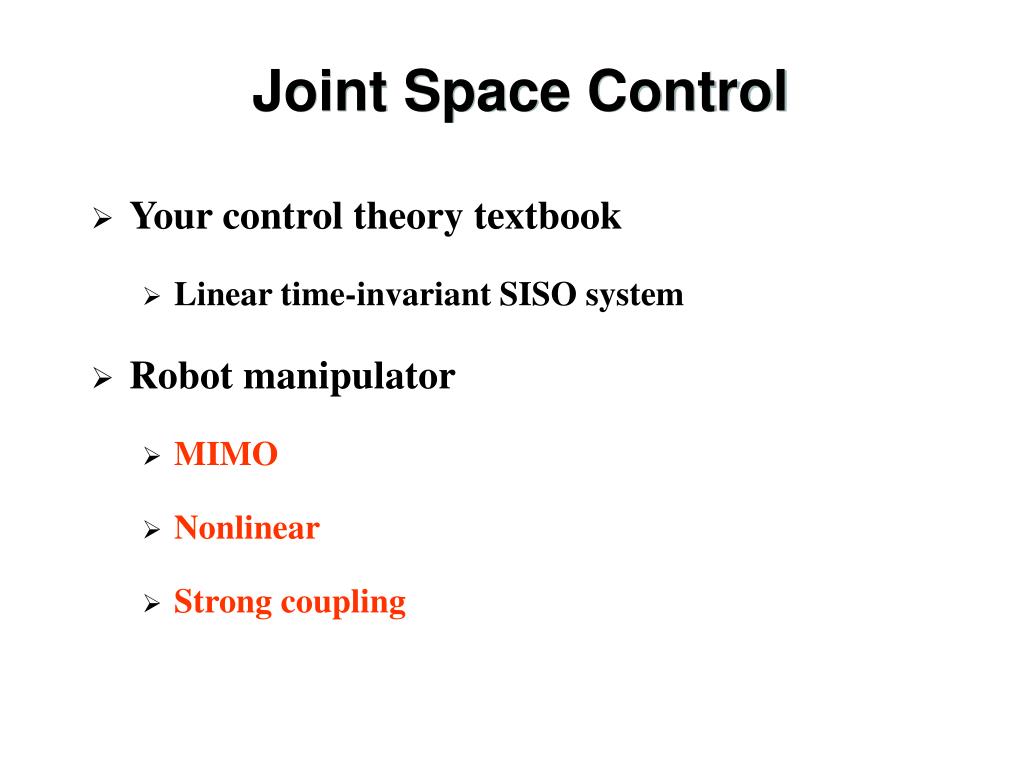

  6. Joint Space Control • Your control theory textbook • Linear time-invariant SISO system • Robot manipulator • MIMO • Nonlinear • Strong coupling

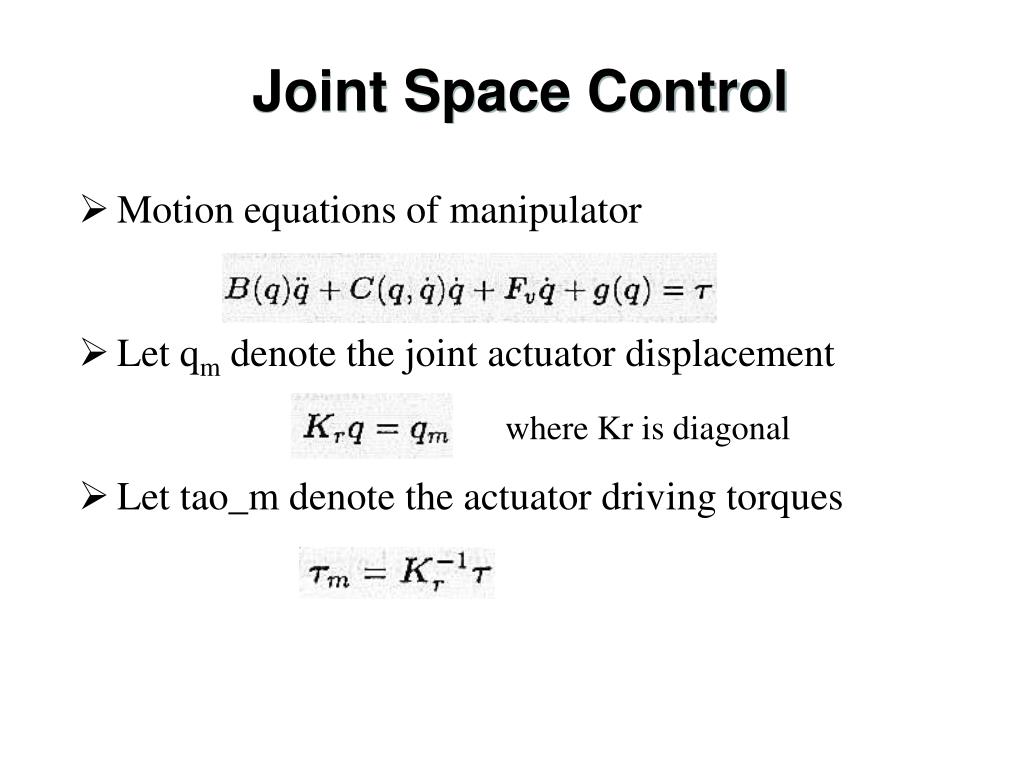

  7. Joint Space Control • Motion equations of manipulator • Let qm denote the joint actuator displacement • Let tao_m denote the actuator driving torques where Kr is diagonal

  8. Joint Space Control Diagonal constant matrix Configuration dependent term Linear de-coupled Nonlinear coupled

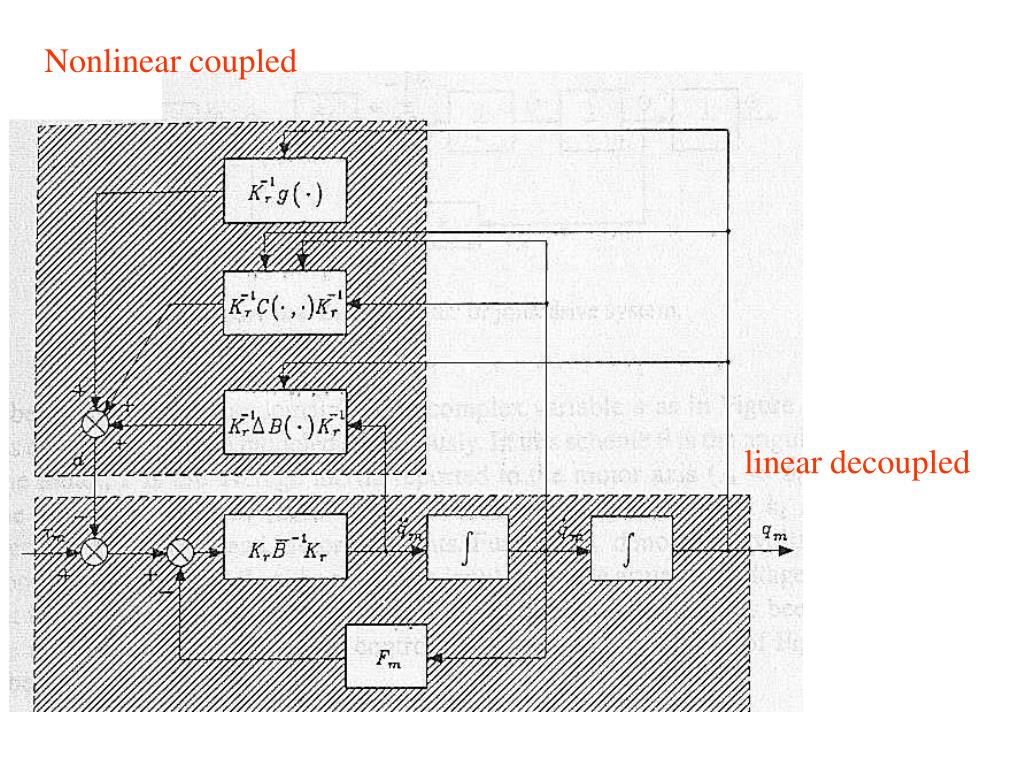

  9. Nonlinear coupled linear decoupled

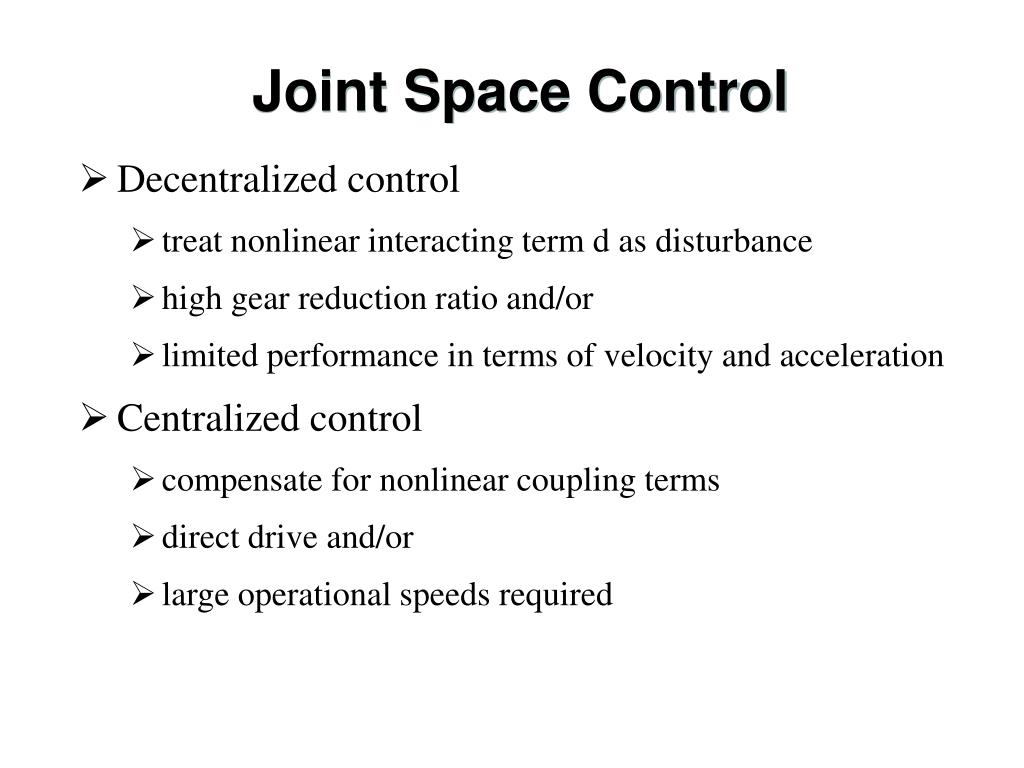

  10. Joint Space Control • Decentralized control • treat nonlinear interacting term d as disturbance • high gear reduction ratio and/or • limited performance in terms of velocity and acceleration • Centralized control • compensate for nonlinear coupling terms • direct drive and/or • large operational speeds required

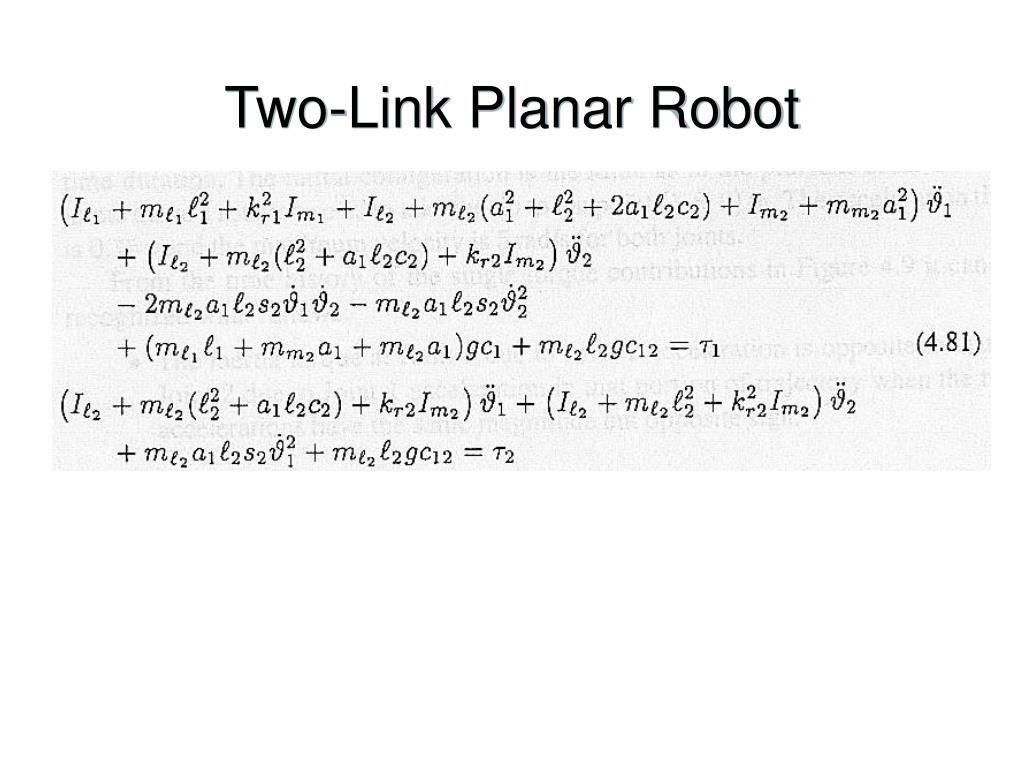

  11. Two-Link Planar Robot

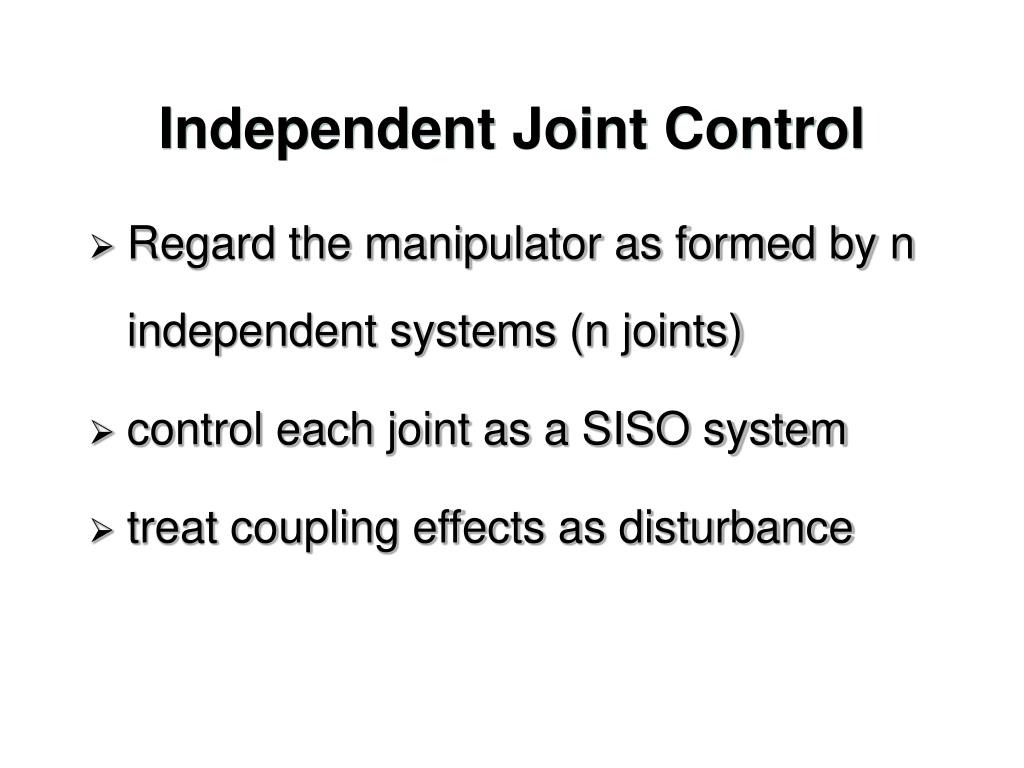

  12. Independent Joint Control • Regard the manipulator as formed by n independent systems (n joints) • control each joint as a SISO system • treat coupling effects as disturbance

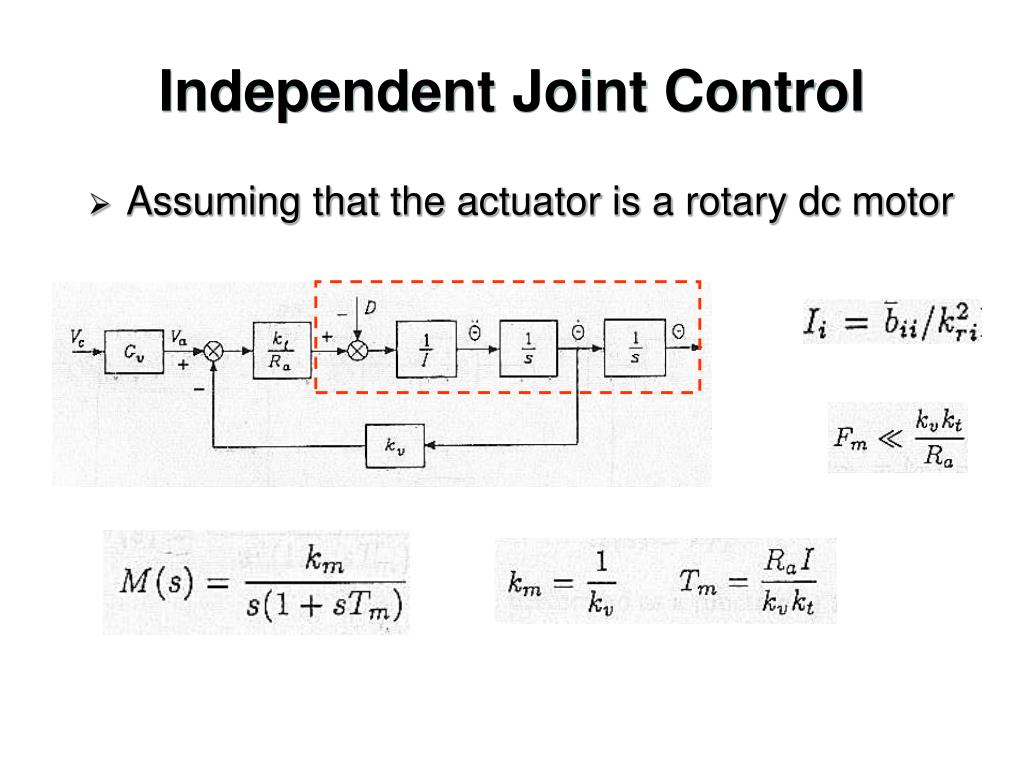

  13. Independent Joint Control • Assuming that the actuator is a rotary dc motor

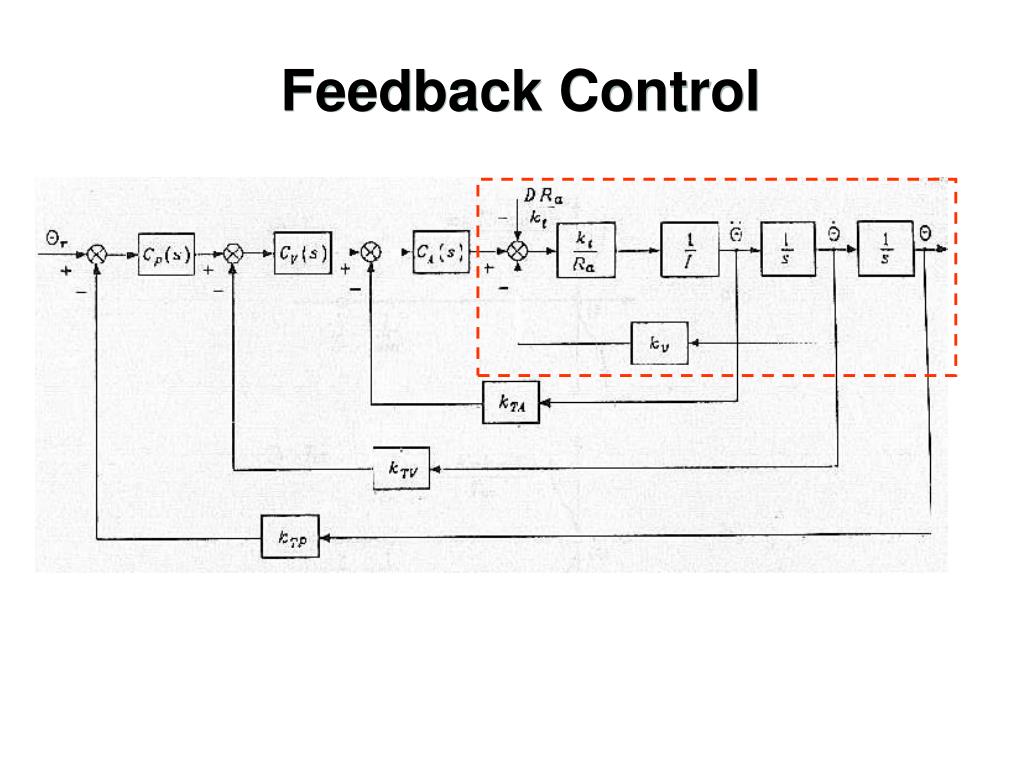

  14. Feedback Control

  15. Position and Velocity Feedback

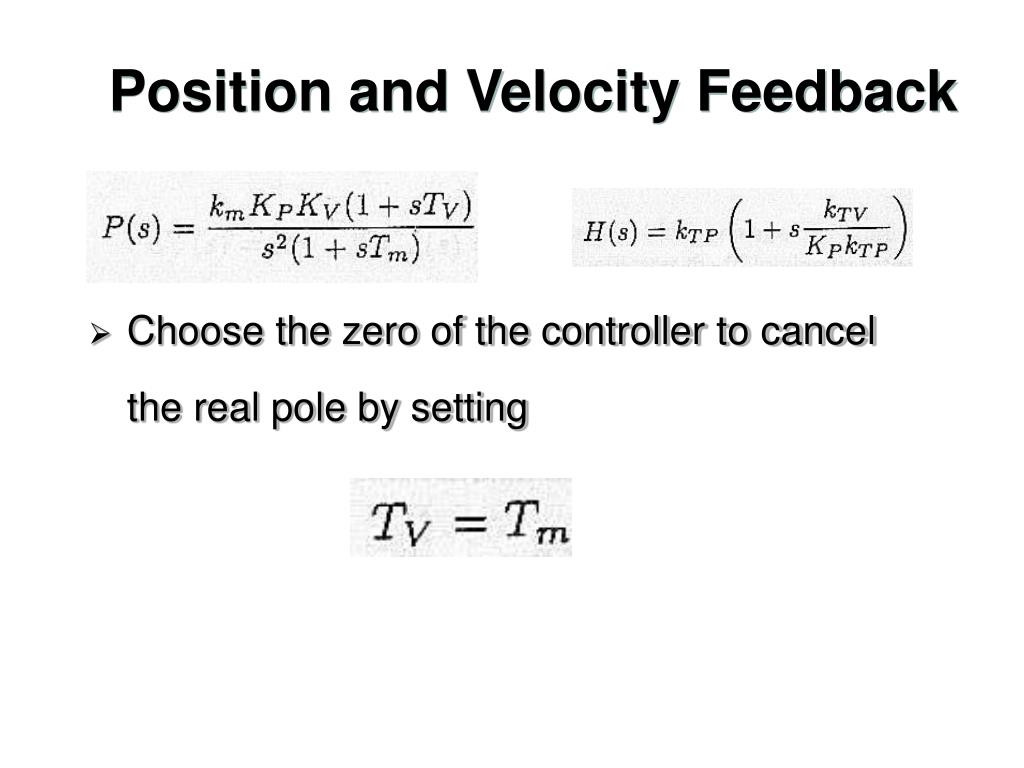

  16. Position and Velocity Feedback • Choose the zero of the controller to cancel the real pole by setting

  17. Position and Velocity Feedback • Root locus Kp determines the radius, Kv can be chosen to set the location

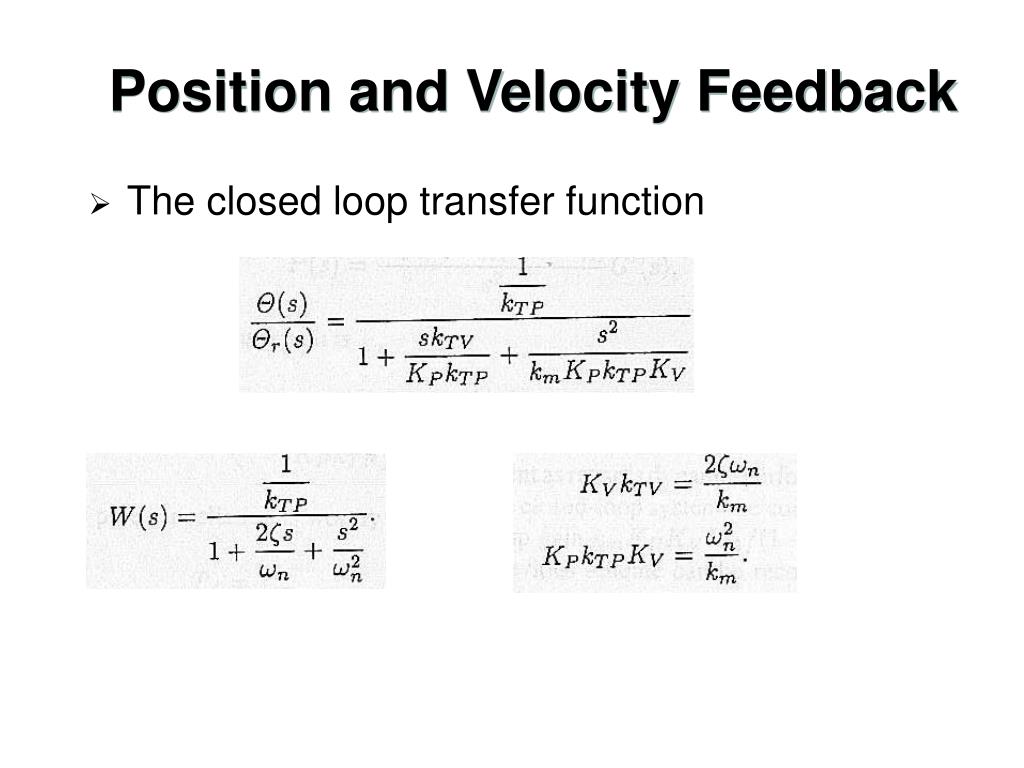

  18. Position and Velocity Feedback • The closed loop transfer function

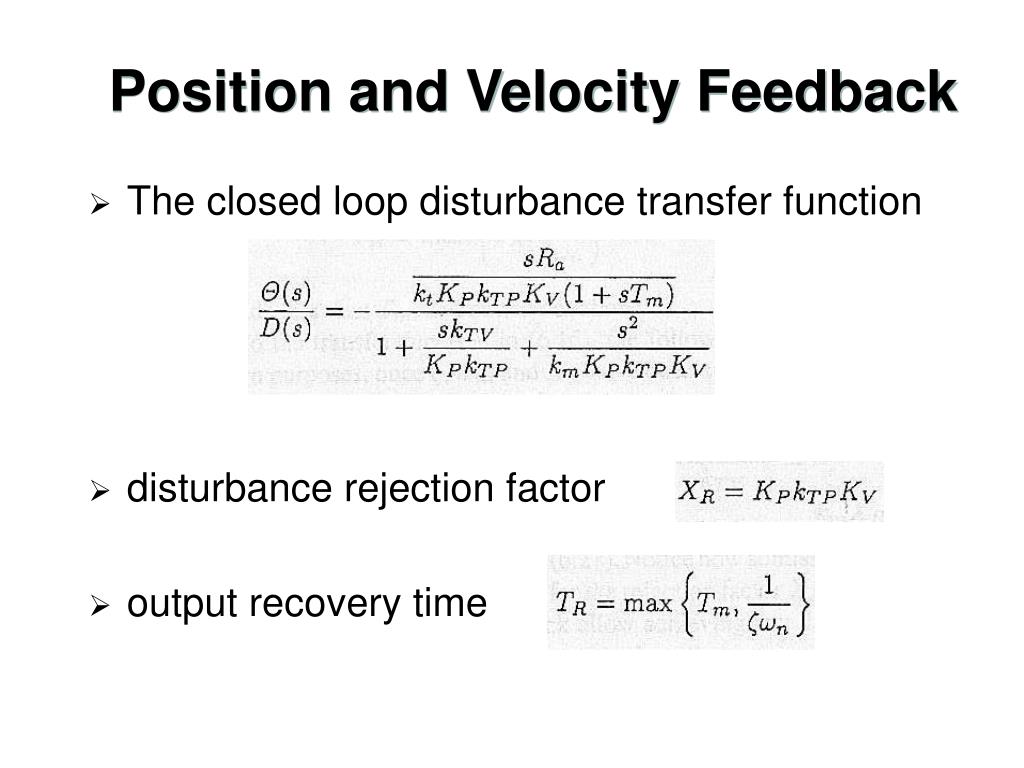

  19. Position and Velocity Feedback • The closed loop disturbance transfer function • disturbance rejection factor • output recovery time

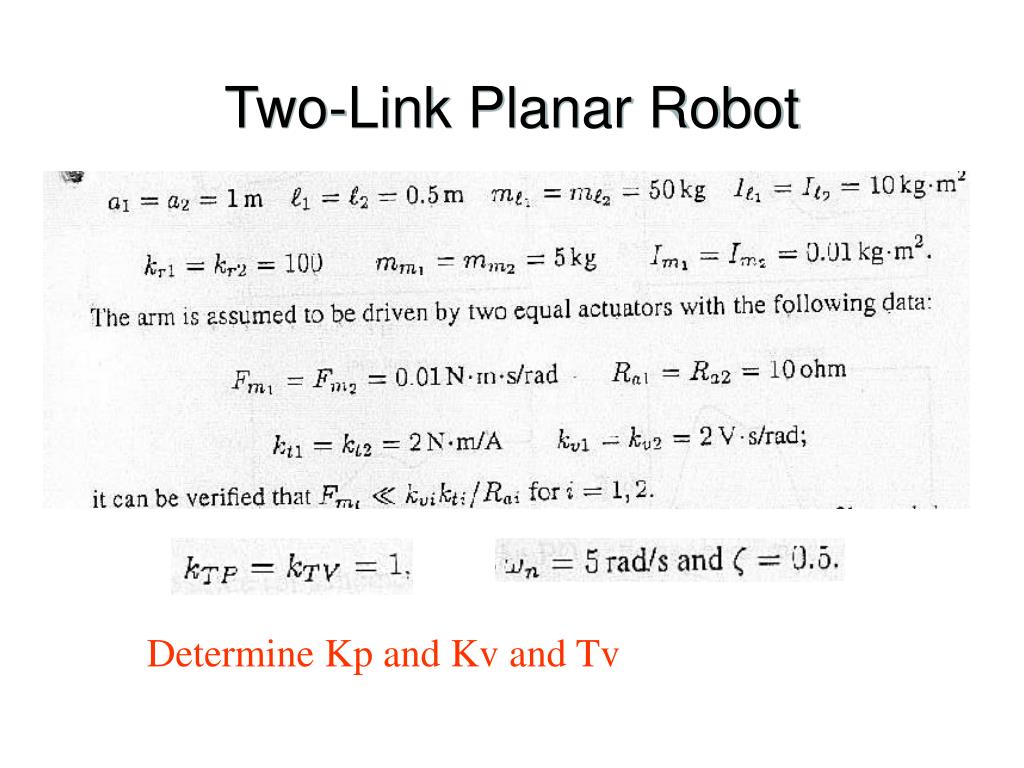

  20. Two-Link Planar Robot Determine Kp and Kv and Tv
