  1. CAPA

  2. Contra CAPA GERÊNCIA Comunicação de DADOS TELEMONT O&M DADOS – Filial MT DEZEMBRO/2006 Elaborado por: Hércules Brandão Dias

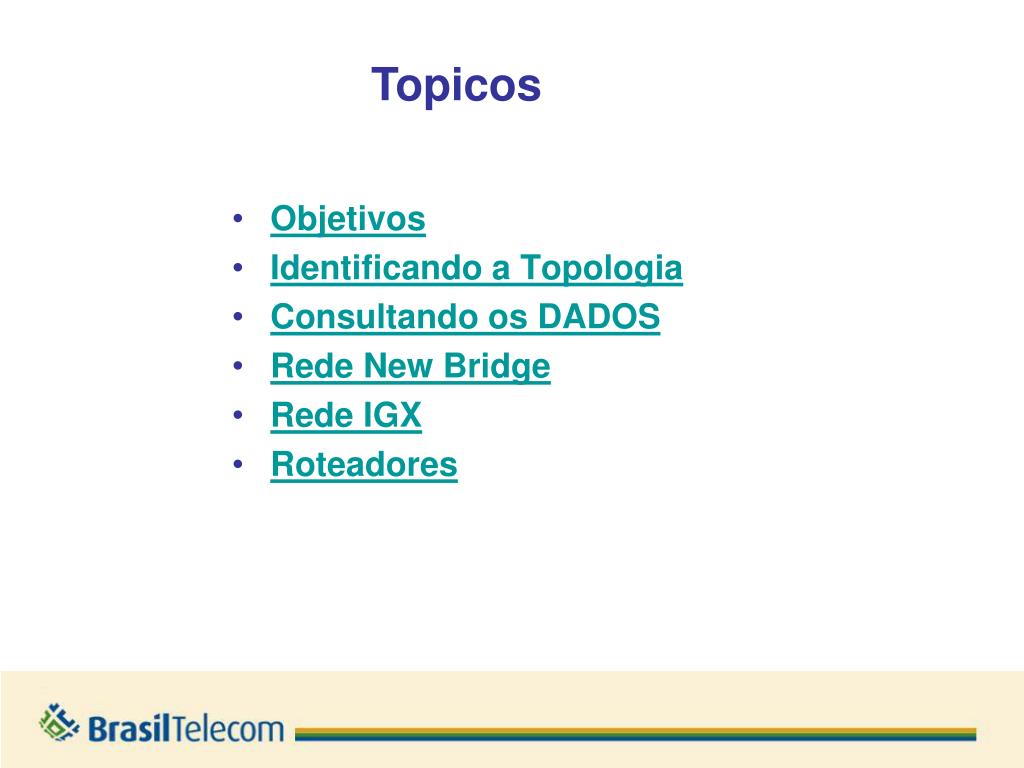

  3. Topicos Topicos • Objetivos • Identificando a Topologia • Consultando os DADOS • Rede New Bridge • Rede IGX • Roteadores

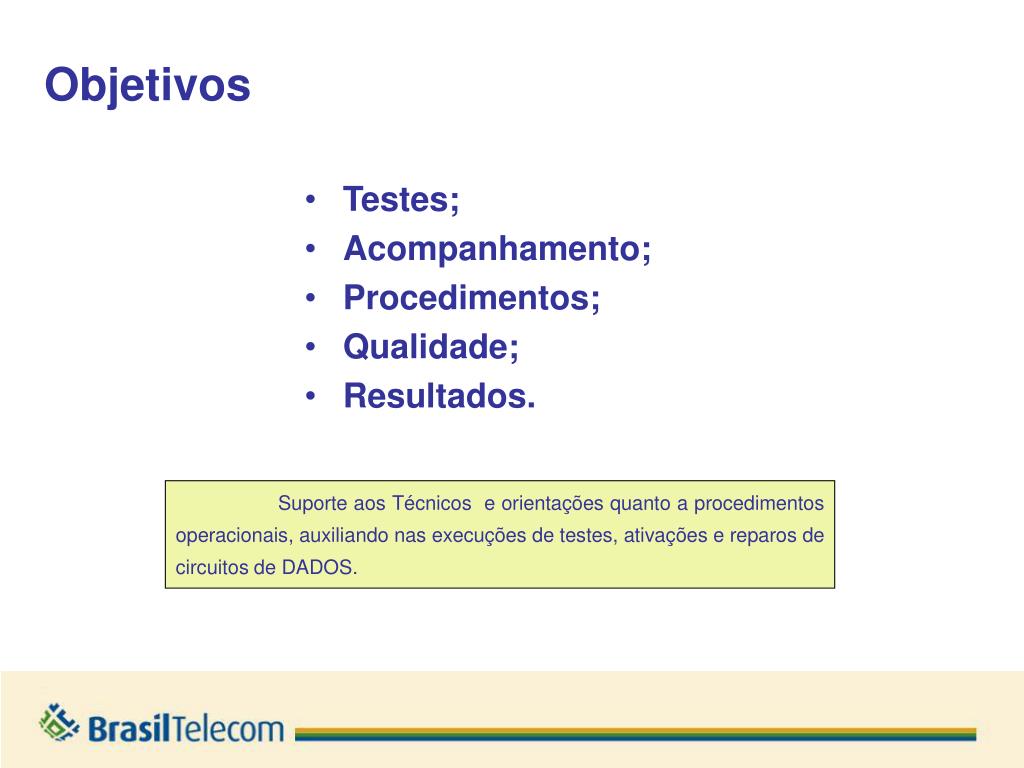

  4. Objetivos • Testes; • Acompanhamento; • Procedimentos; • Qualidade; • Resultados. Suporte aos Técnicos e orientações quanto a procedimentos operacionais, auxiliando nas execuções de testes, ativações e reparos de circuitos de DADOS.

  5. Atendimento ao Técnico • Circuito reclamado; • Cliente reclamado; • Numero do BA; • Problema reclamado; • Testes a serem realizados;

  6. Identificando a Topologia • Identificando e consultando os dados; • Verificando a topologia • Verificando a Gerência.

  7. Consultando os DADOS

  8. SGE • Ferramenta pelo qual é gerenciado a força de trabalho. • Estão todos os serviços que os técnicos estarão executando (OS ou BD). • Ferramenta onde é informado falha em equipamentos, através de informações de eventos com uma criticidade especifica para cada alarme.

  9. SGE

  10. SAC • Base de dados de clientes da BrT; • Consulta as informações dos clientes; • Tipo de serviço; • Velocidade contratada; • Conexões; • Contatos, etc.

  11. SAC

  12. VitalQIP • Ferramenta para Gerência de endereçamento de IP. • Controle do uso de IP´s na rede. • Designação de endereços IP´s para todos os serviços.

  13. VitalQIP

  14. OMS – Order Management Application • Controle de filas de execuções de tarefas internas; • Acompanhamento e monitoração das configurações de equipamentos na central. • Controle das Ordens de Serviço (OS).

  15. OMS – Order Management Application

  16. ACESSO A GERÊNCIANEW BRIDGE • Para acessar a Gerência NWB é necessario utilizar do programa X-Win32, que é um programa para emulação de terminais remotos, isto é, a gerência é executada em outra maquina e exportada graficamente para outro PC, no caso, o PC que acessou a gerência.

  17. Gerência Rede New Bridge Rede Determinística. Logando na Gerência Gerência DM MUX E1 DATACOM Gerência 5620NM New Bridge

  18. Gerência Rede New Bridge Rede Determinística.

  19. Gerência Rede New Bridge Rede Determinística.

  20. Rede New Bridge (Menus)

  21. Rede New Bridge (Elementos)

  22. Rede New Bridge (Elementos) MUX E1

  23. DM MUX E1 705 CPU 32

  24. DM MUX E1 705 CPU 64

  25. Rede New Bridge (cont.)

  26. Rede New Bridge (cont.)

  27. Rede New Bridge (cont.)

  28. Rede IGX Para acesso aos esquipamentos BPX / IGX, não há uma gerência grafica, sendo necessario acessar os equipamentos através dos servidores TACAC´s É Preferivel que acesse o equipamento CBACE500 (BPX) primeiro e assim os demais da rede IGX/BPX, então temos que usar o comando VT nome do equipamento que se deseja monitorar. Por exemplo para acessar o equipamento CBACE400: Ex.: VT CBACE400 <RETURN> Para sair de qualquer elemento executar o comando BYE. Obs.: sempre usar letras maiúsculas para o nome do equipamento, e para acessar outro qualquer da rede deve-se voltar para o equipamento de origem CBACE500 com o comando BYE e depois dar o comando VT.

  29. Rede IGX (cont.)

  30. Rede IGX Principais abreviações de comandos VT = TELNET PV = PORTA VIRTUAL BYE = SAIR DSP= DISPLAY CD = CARTÃO (PLACA) CON = CONEXÃO PORT = PORTA FISICA STATS = STATISTICA CH = CANAL LNS = LINHA PHYS = FISICA AL = ALARMES TR = TRONCOS ADD = ADICIONAR UP = ATIVAR CNF = CONFIGURAR DEL = DELETAR CLR = LIMPA BOB = PARAMETROS DLCI = IDENTIFICADOR CONTROLE DE DADOS S = GERAL  EX.: CONS = TODAS CONEXÕES.

  31. Rede IGX Principais comandos - parte I DSPCDS = MOSTRA TODOS OS CARTÕES. DSPCD <SLOT> = MOSTRA UM DETERMINADO CARTÃO. DSPCONS = MOSTRA TODAS AS CONEXÕES. DSPCON <SLOT.PORTA.DLCI> = MOSTRA INFORMAÇÕES DA CONEXÃO INFORMADA (VELOCIDADE, PONTA REMOTA, CIR E PIR, ETC). DSPPORT <SLOT.PORTA> = MOSTRA INFORMAÇÕES DA PORTA ( RELOGIO, TIPO DA PORTA, SINALIZAÇÃO, ETC). DSPPORTSTATS <SLOT.PORTA X> = MOSTRA O STATUS DA PORTA EM INTERVALO DE X SEGUNDOS ( TROCA DE LMI, TIME OUT, SINCRONISMO, PROTOCOLO, DLCI E ETC)

  32. Rede IGX Principais comandos - parte II DSPCHSTATS <SLOT.PORTA.DLCI> OU <SLOT.PORTA.VPI.VCI> = MOSTRA DESCARTES DE CÉLULAS NA CONEXÃO. CLRPORTSTATS <SLOT.PORTA> = LIMPA OS ERROS DA PORTA CLRCHSTATS <SLOT.PORTA> = LIMPA OS DESCARTES DE CÉLULAS. DSPALMS <SLOT.PORTA> = LISTA TODOS OS ALARMES SO SLOT.PORTA DSPBOB = <SLOT.PORTA> = MOSTRA OS SINAIS DO MODEM ( DCD, RTS, DTS, DTR E ETC). DSPTRKS = MOSTRA TODOS OS TRONCOS ATIVOS, TRONCOS COM FALHAS E ETC, O QUE ESTIVEREM ENTRE ( ) REPERESENTA IMATRUNKS ONDE 2,2M. EX(3)= 6 Mbps. DSPPHYSLNS = MOMITORAR LINHAS. UPTRK <SLOT.PORT> = ATIVA A SINALIZAÇÃO NA PORTA DNTRK <SLOT.PORT> =DESATIVA A SINALIZAÇÃO NAN PORTA

  33. Rede IGX DSPCONS

  34. Rede IGX DSPCON <SLOT.PORTA.DLCI>

  35. Rede IGX DSPPORT <SLOT.PORTA>

  36. Rede IGX DSPPORTSTATS <SLOT.PORTA X>

  37. Rede IGX DSPCHSTATS <SLOT.PORTA.DLCI> OU <SLOT.PORTA.VPI.VCI>

  38. Rede IGX DSPBOB = <SLOT.PORTA>

  39. Roteadores A BrT filial - MT possui 4 roteadores, CBACE300 , CBACE301, CBACE302 e CBACE303. Principais Comandos • show interfaces description • show interfaces description | include 0421245 • show interfaces • show interfaces <TIPO> <INTERFACE> • EX: show interfaces atm 3/1/0.157 • TIPOS: ATM, SERIAL

  40. Roteadores Principais Comandos • show interfaces description • show interfaces description | include 0421245

  41. Roteadores Principais Comandos • show interfaces • show interfaces <TIPO> <INTERFACE> • EX: show interfaces atm 3/1/0.157 • TIPOS: ATM, SERIAL

  42. Topologia Topologias Rede New Bridge/Alcatel Gerência da rede Ponta A Ponta B 3600 REDE NEWBRIDGE CPE 3600 CPE 7470 7470 Path PLT • Exemplos de Serviços e Suporte: • SLDD (plus); • EILD; • Frame Relay / ATM; • Interconexão com outras redes e outros equipamentos (DM705, SDH, DSLAMs, DDRs, Modems Ópticos, Links de Rádio, CPEs, outros).

  43. Topologia IP Turbo – Acesso FR

  44. Topologia Topologia de acessos Frame Relay

  45. FIM !
