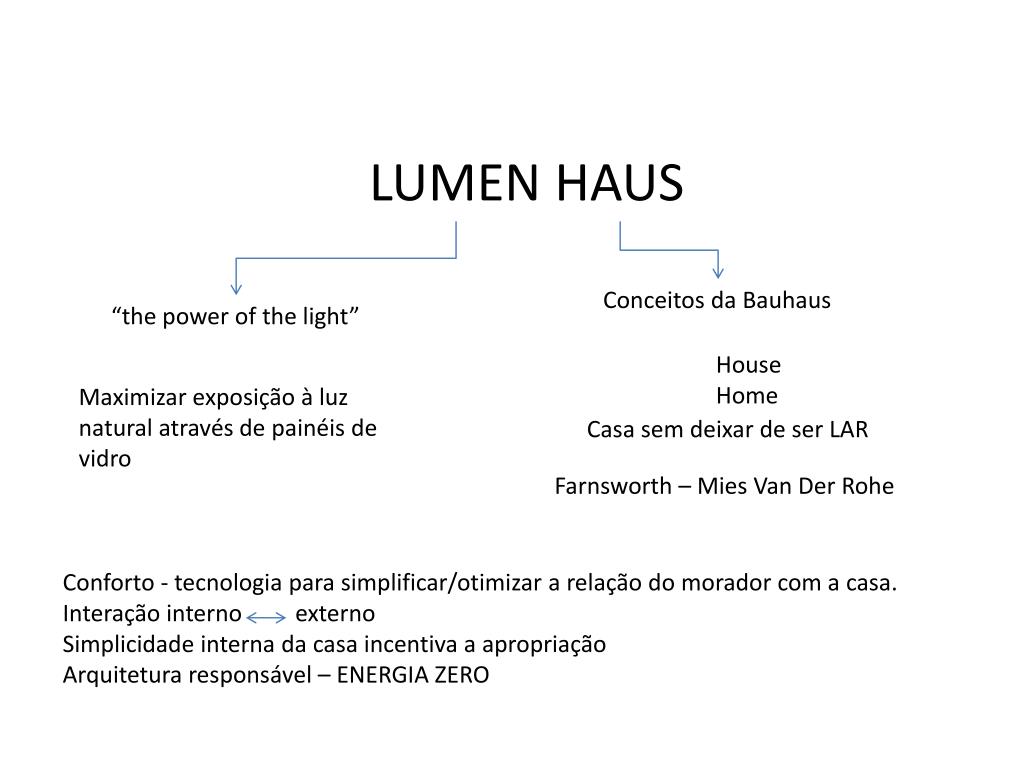

  1. LUMEN HAUS Conceitos da Bauhaus “the power of the light” House Home Maximizar exposição à luz natural através de painéis de vidro Casa sem deixar de ser LAR Farnsworth – Mies Van Der Rohe Conforto - tecnologia para simplificar/otimizar a relação do morador com a casa. Interação interno externo Simplicidade interna da casa incentiva a apropriação Arquitetura responsável – ENERGIA ZERO

  2. RELEITURA DO PAVILHÃO DE VIDRO DE MIES VAN DER ROHE Expressão dos ideais modernistas Transparência – falta de privacidade Fluidez dos espaços Problemas de conforto ambiental – painéis de vidro Livre circulação interna Modo de vida simplificado Núcleo central Integração entre interno e externo – painéis de vidro

  3. ANÁLISE ARQUITETÔNICA GERAL PLANTA BAIXA FACHADAS • Volumetria simples e compacta • Espaços multifuncionais – adaptar-se às diferentes necessidades dos usuários • Simplicidade • Sustentável porque: a forma como se relaciona com o meio; automatizada; simples... • Composição do desenho semelhante ao da Farnsworth • Planta livre – otimiza o espaço compacto • Fluidez/transparência – visual e espacial • Núcleo central organiza os caminhos internos • Flexibilidade - possibilidades de abertura dos painéis proporcionam diferentes leituras espaciais • Composição dos painéis

  4. MODULAÇÃO Múltiplas unidades podem ser conectadas para se adaptar ao número de moradores e suas diferentes circunstâncias de vida.

  5. SOLUÇÕES BIOCLIMÁTICAS Painéis fotovoltaicos Os painéis fotovoltaicos que cobrem a cobertura é o único meio de gerar energia elétrica para a casa. Os painéis se ajustam de acordo com as estações, podendo variar de 0 a 17 graus de inclinação no verão, e até 35 graus no inverno. Não são como os painéis solares comuns, que deixam a parcela de radiação não aproveitada apenas passar por eles sem reaproveitá-la, mas sim, os painéis da Lumenhaus têm um fundo que permite que a radiação não utilizada primeiramente seja refletida e reaproveitada para geração energia pelo lado de trás do painel fotovoltaico, aumentando a geração em 15%. Coleta de Água da chuva e sua reciclagem A água da chuva é coletada e filtrada tornando-se potável e utilizável nas pias, chuveiro e na máquina de lavar roupa. Esta água torna-se cinza, podendo ser reaproveitada para usos não potáveis, como vaso sanitário, espelho d’água e irrigação do jardim.

  6. SOLUÇÕES BIOCLIMÁTICAS Eclipsis System O sistema possui duas camadas da fachada: um sistema de brise de metal e um painél isolante translúcido. O primeiro, cortado em círculos de diferentes inclinações está nas fachadas norte e sul, proporcionando, um mini eclipse solar ao longo do dia. O painel também possibilita o bloqueio da luz direta, a incidência de luz indireta, visibilidade do exterior e ao mesmo tempo, mantém a sua privacidade. Este possui diferenciação entre as duas fachadas (mais poroso na fachada norte) e entre os diversos cômodos (baseado no tempo de permanência do usuário em cada espaço). O painel isolante é um painel de policarbonato translúcido preenchido com Aerogel. Este é leve, altamente isolante (equivalente a uma parade típica) e translúcido, permitindo a passagem de luz natural e protegendo de condições meteorológicas adversas. O painel absorve a luz de dia e durante a noite irradia a energia através da low-energy LED embutida nas telas. Além dessas, também existem outras três camadas: Tela deslizante de proteção contra insetos, duas camadas de vidro e uma cortina deslizante de musselina fornecendo uma camada adicional de beleza e privacidade.

  7. SOLUÇÕES BIOCLIMÁTICAS Equipamentos de tecnologia ativa A casa possui um sistema automatizado que controla a maior parte de suas funções, como: desligar/ligar a luz, posicionar o Eclipsis System, trancar ou destrancar a porta, mudar a temperatura e a iluminação. O sistema permite o acesso das temperaturas internas e externas e da quantidade de energia consumida em tempo real, dando chance ao usuário de ser mais eficiente. Banheiro com tecnologia Dual Flush que utiliza 20% menos água que o padrão. Forno de convecção que opera em uma temperatura mais baixa e ainda cozinha os alimentos mais rápido do que um forno convencional. TV de LED que usa de 20 a 30% menos de energia com melhores cor e contraste. Computador com tela de toque utiliza um software de gestão de energia que regula os dos sistemas da casa.

  8. SOLUÇÕES BIOCLIMÁTICAS Aquecimento geotérmico O aquecimento natural da casa vem através da possibilidade de capturar o calor do sol pelo chão de concreto polido (cinza escuro). Quando o sol bate no chão durante o dia, ele absorve e armazena calor, que, por sua vez, irradia novamente para toda a casa a noite. Este aquecimento natural pode ser controlado ao abrir e fechar do Eclipsis System para limitar a quantidade de luz que irradia diretamente na superfície. A quantidade de calor retida no concreto depende da hora do dia e da estação. O sistema aquece a casa na troca de águas nos canos, o qual extrai calor da terra no inverno (passivo) e usa a terra como refrigerante da água no verão (ativo). Isso acarreta em menos esforço no sistema, fazendo deste modo, mais energeticamente eficiente. Esse sistema geotérmico bombeador de calor também produz água quente de graça como um subproduto durante a operação no verão.

  9. SOLUÇÕES BIOCLIMÁTICAS Aquecimento geotérmico Características: 1. Completamente automatizada 2. Gera calor uniformemente e constantemente para o ambiente inteiro, sem correntes de ar, uma operação silenciosa. 3. Permite que usuários operem em todos os sistemas e equipamentos de instalação a partir de um software. 4. Contém um difusor que redireciona o ar para otimizar o conforto ambiental para cada estação. 5. Em união com o Eclipsis System, pode maximizar a conservação de energia através da relação entre o meio exterior e o interior.

  10. SOLUÇÕES BIOCLIMÁTICAS Ventilação VERÃO QUENTE Dia: Painéis da fachada norte ficam abertas para a entrada de luz, mas na fachada sul são fechadas para impedirem a entrada de radiação do sol direto. Noite: Todos os paineís são fechados para o uso do ar-condicionado. painél isolante painél metálico

  11. SOLUÇÕES BIOCLIMÁTICAS INVERNO Dia: Painéis isolantes são fechados na fachada norte e na fachada sul apenas o vidro fica fechado, permitindo a exposição do sol aquecer o piso de concreto e a entrada de luz. Noite: Todos os painéis isolantes são fechados para armazenando o calor da casa que é liberado pelo piso de concreto que absorveu calor durante o dia. Não há necessidade de fechar os painéis de metal, evitando o gasto de energia. painél isolante painél metálico

  12. A questão de criar um ambiente padrão, que possa se agregar à outros módulos iguais, mas de diferentes formas, faz com que possam se efetivar ambientes com diferentes características e assim se ADAPTAR à diferentes famílias e estilos de vida. Criando um módulo padrão, facilita os métodos construtivos e dessa forma pode tornar-se mais abrangente de uma forma mais simplificada. Planta baixa livre, fluidez Identidade Adaptabilidade Simplon A / T2.a Architects

  13. Contato com a natureza/entorno Solução formal/desenho que acolha os moradores Planta baixa livre, fluidez Convívio/Relação entre os usuários Nordic Built Challenge Finalist Proposal / FORA + Beth Hughes

  14. Criar espaços que potencializem a convivência familiar e a ideia de LAR Ambientes conjugados Apropriação do espaço Bal House / Terry & Terry Architecture

  15. Em um espaço DINÂMICO, as atividades de interação entre os indivíduos que o utilizam são valorizadas, na medida em que os espaços se conformam, possibilitando a criação de áreas conjugadas e com as conexões ideais, as relações entre os usuários e deles com a casa se tornam mais efetivas. Espaço flexível para todas as faixas etárias Planta baixa livre, fluidez Beirut Terraces / Herzog & de Meuron

  16. A importância da relação da casa e dos indivíduos com o AMBIENTE EXTERIOR é imprescindível, tanto na questão de saúde como na questão de convivência, e no relacionamento com o entorno, e com os vizinhos. Contato com o entorno/vizinhos Sensação de amplitude, transparência Otimizar a luz natural Eco Habitação Coletiva La Canopée / Patrick Arotcharen Architecte
