ANALOGUE ELECTRONICS CIRCUITS 1

zoe avatar
zoe
28 diapositives · 556 Views · Jul 15, 2014

ANALOGUE ELECTRONICS CIRCUITS 1. EKT 204 Introduction to FET Amplifier: FET (Review). FIELD EFFECT TRASISTOR (FET). ADVANTAGES OF FET TYPES OF FET & ITS OPERATION. FET Advantages. Voltage-controlled amplifier : input impedance very high

ANALOGUE ELECTRONICS CIRCUITS 1 - slide 1
01 / 28ANALOGUE ELECTRONICS CIRCUITS 1
1 / 17

Télécharger la présentation

ANALOGUE ELECTRONICS CIRCUITS 1
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

  1. ANALOGUE ELECTRONICS CIRCUITS 1 EKT 204 Introduction to FET Amplifier: FET (Review)

  2. FIELD EFFECT TRASISTOR (FET) ADVANTAGES OF FET TYPES OF FET & ITS OPERATION

  3. FET Advantages • Voltage-controlled amplifier: input impedance very high • Low noise output: useful as preamplifiers when noise must be very low because of high gain in following stages • Better linearity: distortion minimized • Low inter-electrode capacitance: at high frequency, inter-electrode capacitance can make amplifier work poorly. FET desirable in RF stages (high frequency)

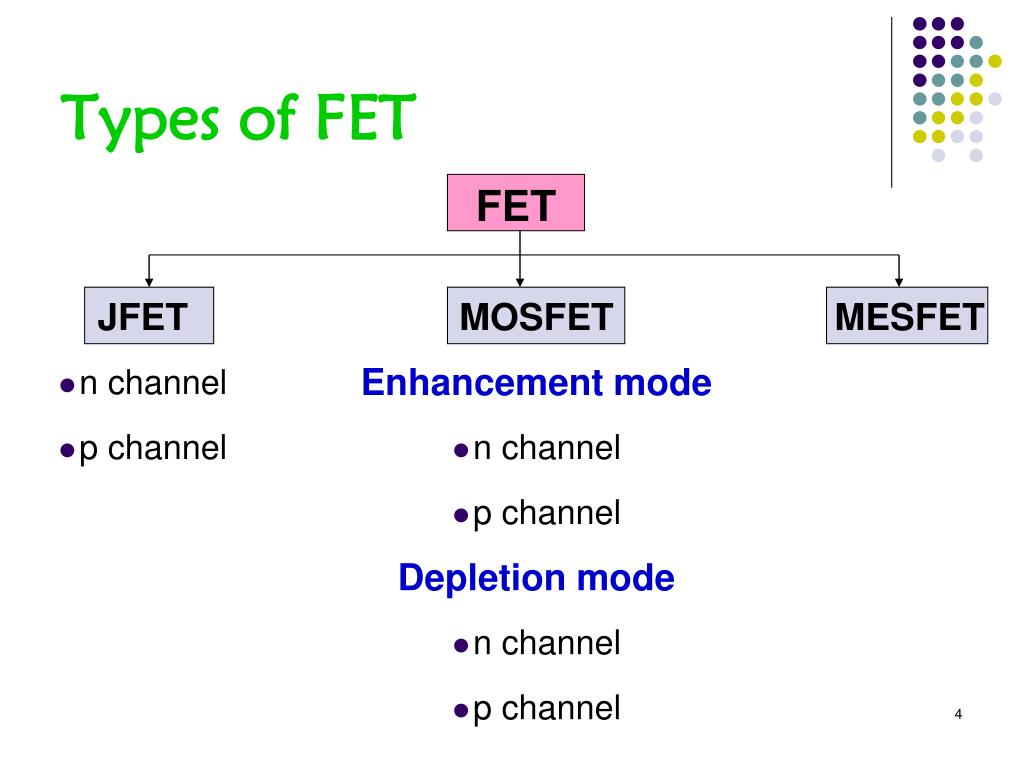

  4. Types of FET FET

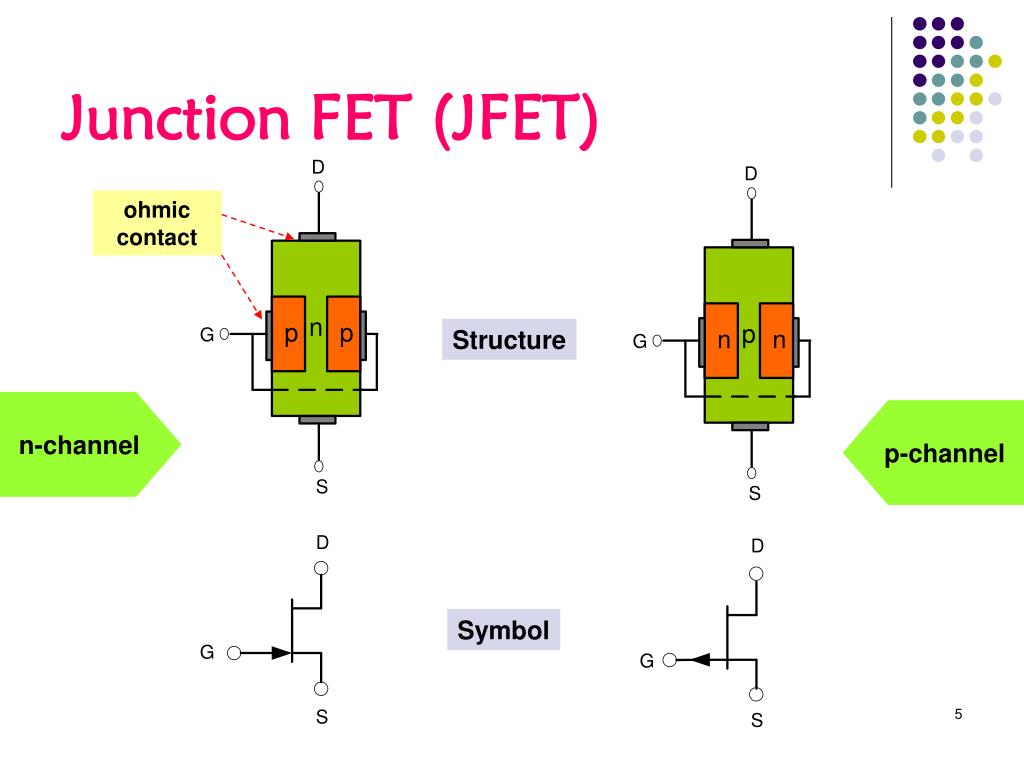

  5. Junction FET (JFET) ohmic contact Structure n-channel p-channel Symbol

  6. Metal-Oxide-Semiconductor MOS (MOSFET) DEPLETION p n p dielectric metal ENHANCEMENT p n p n-channel p-channel

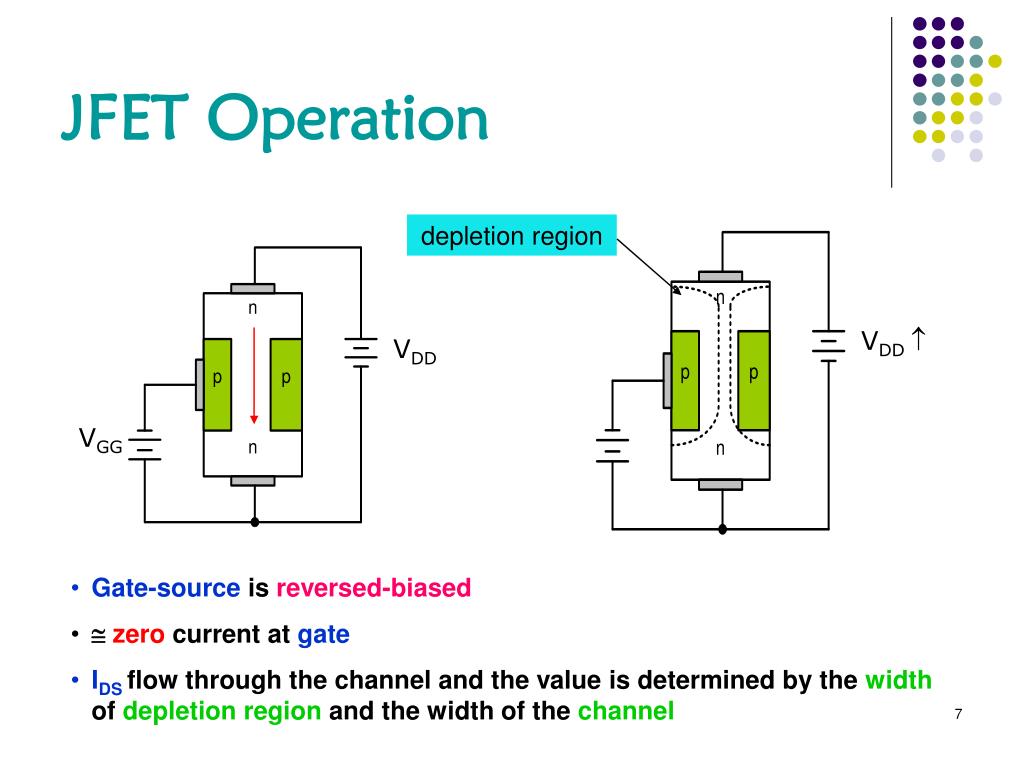

  7. JFET Operation depletion region VDD  VDD VGG • Gate-source is reversed-biased •  zero current at gate • IDS flow through the channel and the value is determined by the width of depletion region and the width of the channel

  8. MOSFET Operation electron inversion layer G G S D S D SS SS • No voltage applied to gate • Current is zero • +ve voltage applied to gate • Electron inversion layer is created • Current is generated between source and drain

  9. FET BIASING JFET BIAS CIRCUITS Self-bias Voltage-divider bias MOSFET BIAS CIRCUITS Voltage-divider bias Drain-feedback bias

  10. Equivalence biasing of JFET & BJT JFET BJT <==> <==> <==>

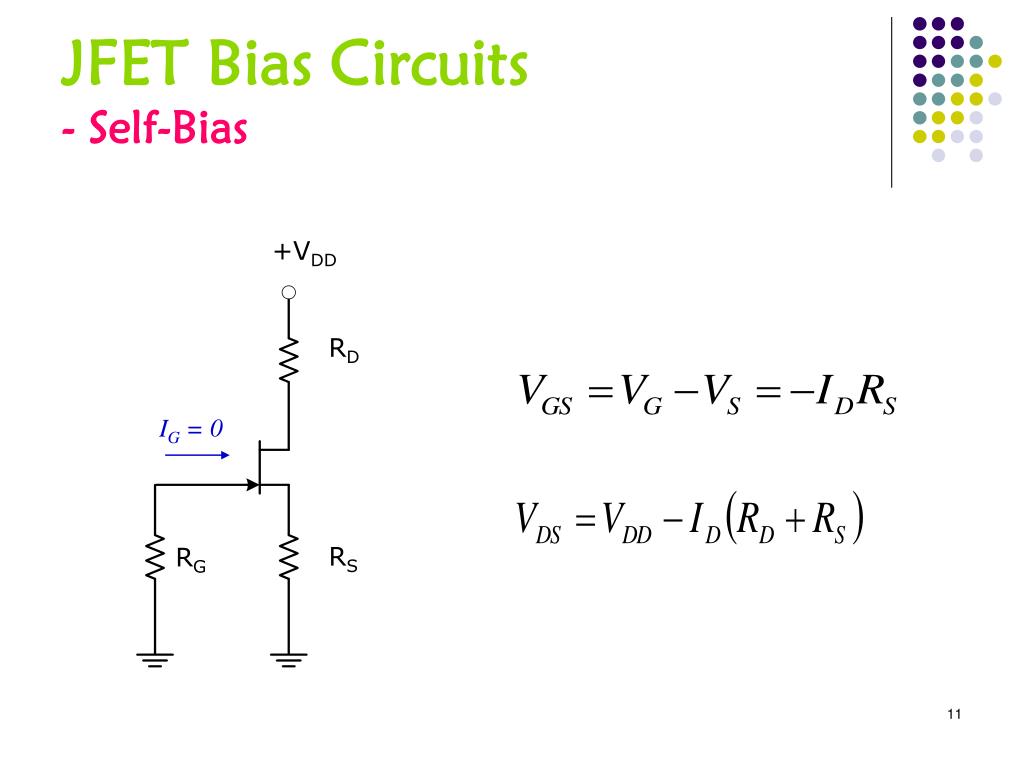

  11. JFET Bias Circuits- Self-Bias +VDD RD IG = 0 RS RG

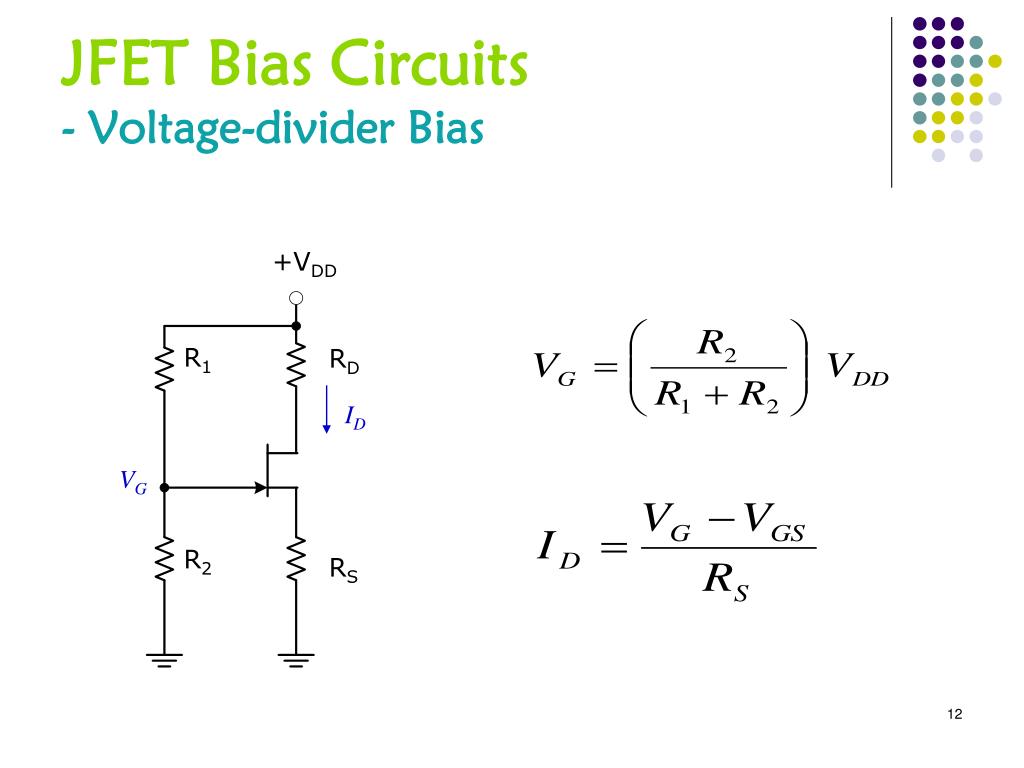

  12. JFET Bias Circuits - Voltage-divider Bias +VDD R1 RD ID VG R2 RS

  13. MOSFET Bias Circuits- Voltage-divider Bias +VDD R1 RD R2

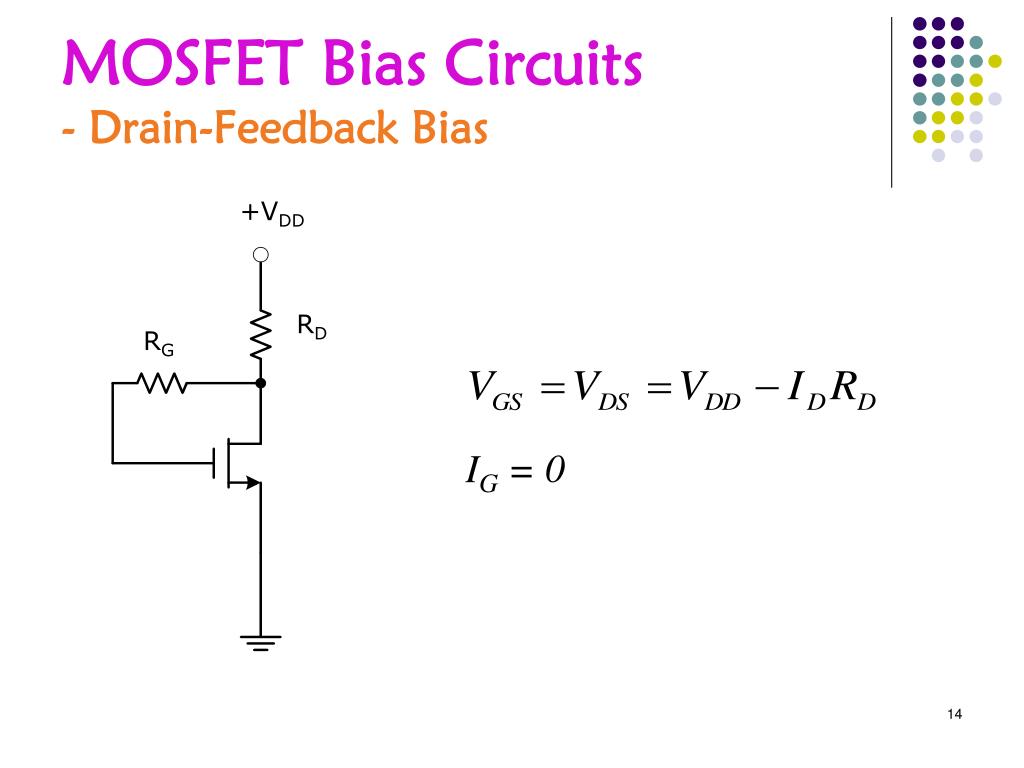

  14. MOSFET Bias Circuits- Drain-Feedback Bias +VDD RD RG IG = 0

  15. LOAD LINE SELF-BIASED JFET VOLTAGE-DIVIDER BIAS JFET

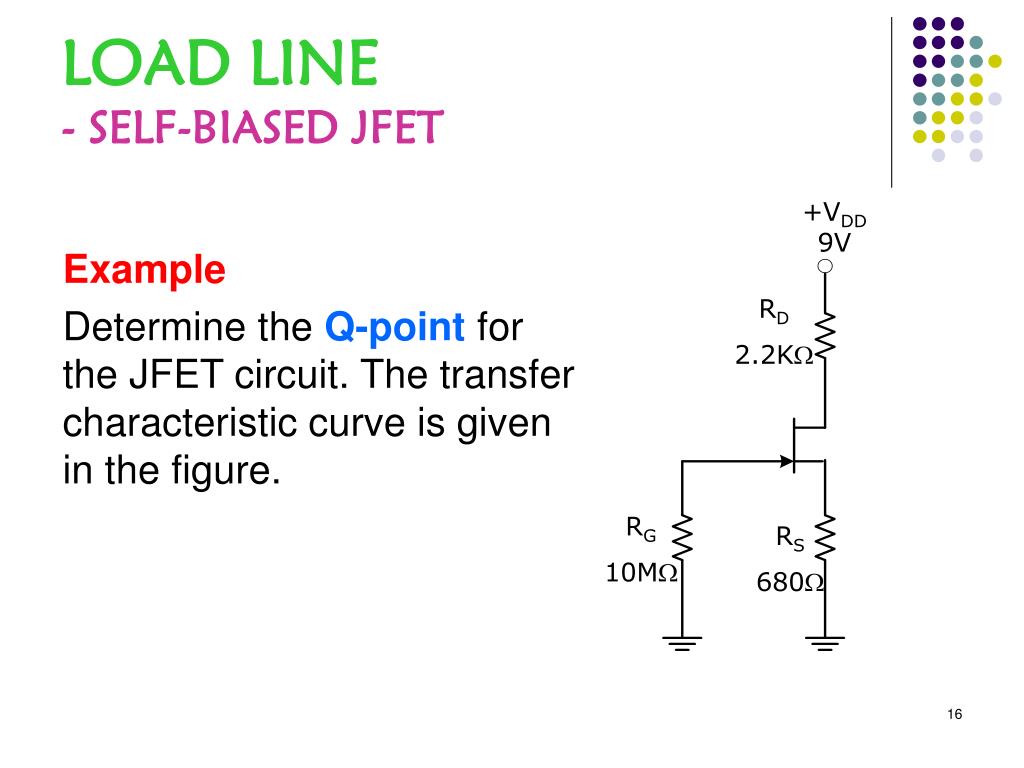

  16. +VDD 9V RD 2.2K RG 10M RS 680 LOAD LINE- SELF-BIASED JFET Example Determine the Q-point for the JFET circuit. The transfer characteristic curve is given in the figure.

  17. For ID=0, VGS=-IDRS=(0)(680)=0V From the curve, IDSS=4mA; so ID=IDSS=4mA VGS=-IDRS=-(4m)(680)=-2.72V ID (mA) Q point is the intersection between the transfer characteristic curve and the load line 4 IDSS ID=2.25mA VGS=-1.5V Q 2.25 -VGS (V) -6 VGS(off) -2.72 -1.5

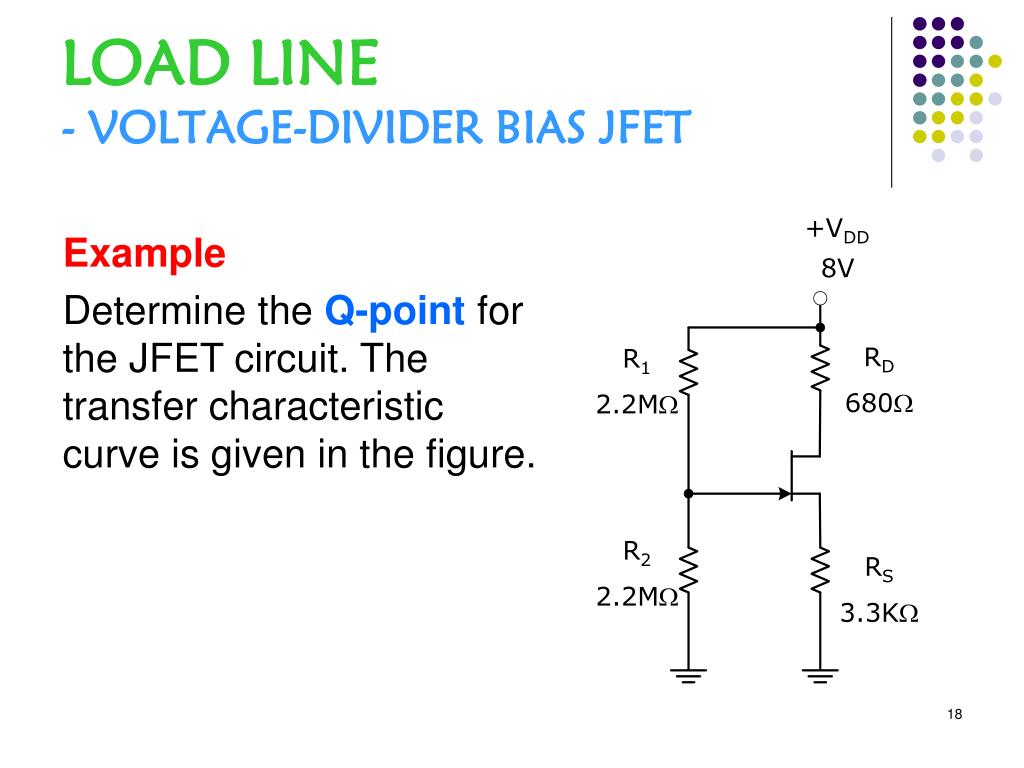

  18. +VDD 8V LOAD LINE- VOLTAGE-DIVIDER BIAS JFET Example Determine the Q-point for the JFET circuit. The transfer characteristic curve is given in the figure. RD 680 R1 2.2M R2 2.2M RS 3.3K

  19. ID (mA) 12 IDSS Q 1.8 -VGS (V) VGS (V) -3 VGS(off) -1.8 4 1.2 For ID=0, For VGS=0, Q point is the intersection between the transfer characteristic curve and the load line ID=1.8mA VGS=-1.8V

  20. +VDD 6V ID (mA) RD 820 IDSS = 5mA RG 10M RS 330 -VGS (V) VGS(off)=-3.5 EXERCISES(Load Line JFET) 1. Determine the Q-point for the JFET circuit. The transfer characteristic curve is given in the figure.

  21. +VDD 12V RD 1.8K R1 3.3M R2 2.2M RS 3.3K EXERCISES (Cont.) 2. Determine the Q-point for the JFET circuit. The transfer characteristic curve is given in the figure. ID (mA) IDSS = 5mA -VGS (V) VGS(off)=-4V

  22. FET CHARACTERISTICS JFET MOSFET

  23. JFET CHARACTERISTICS • DRAIN CHARACTERISTIC VP=|VGS (off)|

  24. JFET CHARACTERISTICS • TRANSFER CHARACTERISTIC

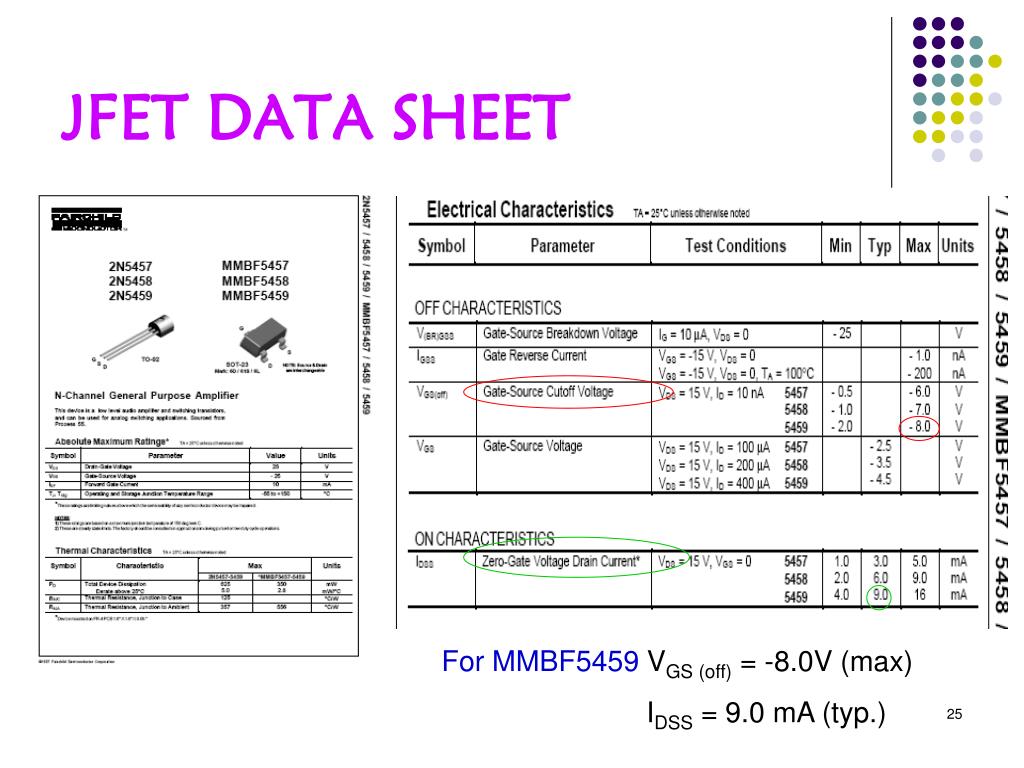

  25. JFET DATA SHEET For MMBF5459 VGS (off) = -8.0V (max) IDSS = 9.0 mA (typ.)

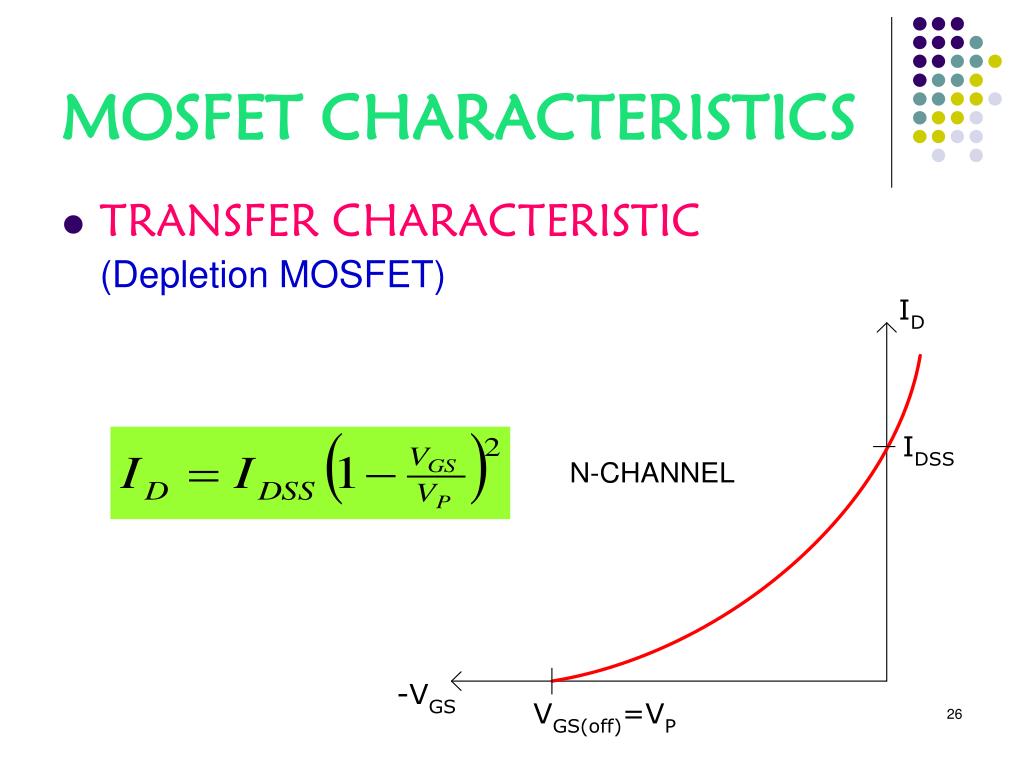

  26. MOSFET CHARACTERISTICS • TRANSFER CHARACTERISTIC (Depletion MOSFET)

  27. MOSFET CHARACTERISTICS • TRANSFER CHARACTERISTIC (Enhancement MOSFET) K in formula can be calculated by substituting data sheet values ID(on) for ID and VGS at which ID(on) is specified for VGS

  28. E-MOSFET DATA SHEET ID(on) = 75 mA (minimum) at VTN = 0.8 V and VGS = 4.5V
