  1. วิธีสายงานวิกฤต Critical Path Method แบบ Activity on Node

  2. Activity on Node - เป็นอีกวิธีหนึ่งในการเขียนโครงข่ายกิจกรรมเพื่อการคำนวณและควบคุมระยะเวลาโครงการโดยแสดงกิจกรรมบน Node (Activity on Node - AON) หรืออาจเรียกอีกอย่างว่า Precedence Diagram - ข้อด้อยของการเขียนโครงข่ายแบบ AOA ที่สำคัญอย่างหนึ่งคือหลายครั้งที่จำเป็นต้องอาศัยกิจกรรม Dummy Activity เข้าช่วย ทำให้เขียนไม่สะดวก สับสน นอกจากนี้จะมีลูกศรและ Node มากเกินไปในโครงการขนาดใหญ่ - AON จะช่วยให้การเขียนสะดวกขึ้นโดยการเขียนกิจกรรมลงใน Node เลยโดยที่ใช้สัญลักษณ์เป็นกล่องสี่เหลี่ยมแทน และเชื่อมโยงกิจกรรมด้วยลูกศรอีกทีหนึ่ง ดังตัวอย่าง

  3. CPM แบบ AON • การจัดทำ CPM ลักษณะ Activity on Node (AON) คือการแสดงกิจกรรมด้วย Node สี่เหลี่ยมแสดงความสัมพันธ์ด้วยลูกศร

  4. CPM แบบ AON • จะเห็นได้ว่า ไม่จำเป็นต้องใช้ Dummy Activity 30 D B A F 10 20 50 60 C E 40

  5. CPM แบบ AON • การแสดงค่าต่างๆใน Node

  6. Activity Table • ตัวอย่าง

  7. CPM แบบ AON • Forward Calculation

  8. AOA • AOA D, 5 B,5 12 2 7 17 30 12, 2, 21, 0, 18, F, 3 18 A, 2 21 0 2 20 60 50 10 12, 18 C, 10 2 E, 6 12 12 40

  9. AON • คำนวณย้อนกลับ

  10. AOA • คำนวณย้อนกลับ AOA 12,13 D, 5 B,5 7 17 12 2 30 8 13 13 18 2,2 21,21 0,0 18,18 F, 3 A, 2 21 18 0 2 20 60 50 10 0 18 2 21 12,12 E, 6 C, 10 18 40 2 12 12 2 18 12 12

  11. AON • Critical Path, Total Float และ Free Float

  12. AOA • AOA 12,13 D, 5 B,5 7 17 12 2 30 8 6,5 13 13 1,1 18 2,2 21,21 0,0 18,18 F, 3 A, 2 21 18 0 2 20 60 50 10 0 0,0 18 2 21 0,0 12,12 E, 6 C, 10 18 40 2 12 12 2 18 12 12 0,0 0,0

  13. PERT Program Evaluation and Review Technique

  14. PERT • ถูกพัฒนาขึ้นประมาณปลายทศวรรษ 1950s โดย U.S. Navy’s Polaris Missile Program • ใช้หลักความน่าจะเป็นหรือการประมาณโอกาสที่โครงการจะแล้วเสร็จ โดยอาศัย ข้อมูลระยะเวลาแต่ละกิจกรรม ซึ่งมี 3 รูปแบบ • te = (a + 4m + b)/6

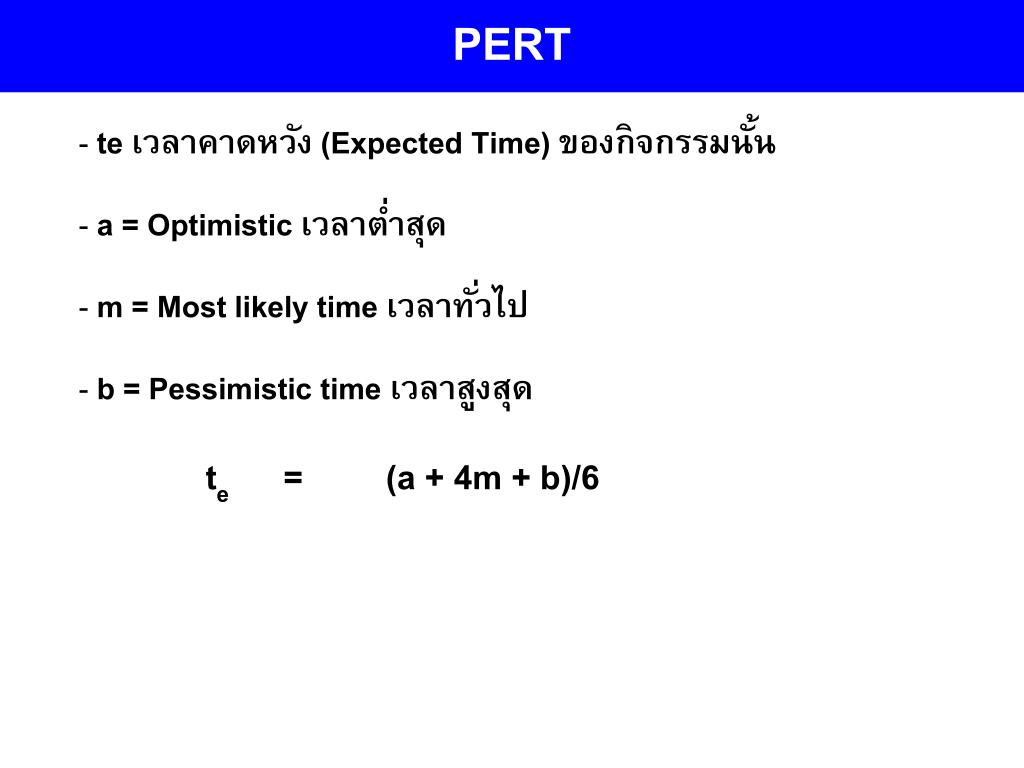

  15. PERT • te เวลาคาดหวัง (Expected Time) ของกิจกรรมนั้น • a = Optimistic เวลาต่ำสุด • m = Most likely time เวลาทั่วไป • b = Pessimistic time เวลาสูงสุด • te = (a + 4m + b)/6

  16. PERT • ค่าความเบี่ยงเบนมาตรฐาน • ค่าความแปรปรวน • ค่าความเบี่ยงเบนมาตรฐานจากค่าเฉลี่ย • ใช้การแปลงค่าเวลาใดๆให้เป็นจำนวนของความเบี่ยงเบนมาตรฐานจากค่าเฉลี่ย Ts = เวลาใดๆ

  17. Normal Distribution Curve

  18. ขั้นตอนการคำนวณ • พิจารณาเฉพาะกิจกรรมวิกฤต • คำนวณหาเวลาเฉลี่ยของทุกกิจกรรมและของทั้งโครงการ (สายงานวิกฤตเป็นตัวควบคุมระยะเวลาโครงการ) • หาค่าเบี่ยงเบนมาตรฐานของแต่ละกิจกรรม • หาค่าความแปรปรวนของแต่ละกิจกรรม หาค่ารวม • นำความแปรปรวนรวมหาค่าส่วนเบี่ยงเบนมาตรฐานของทั้งโครงการ • นำค่าที่ได้หาความน่าจะเป็นที่โครงการจะเสร็จตามเวลาใดๆ

  19. EXAMPLE = 2.54

  20. EXAMPLE • หาโอกาสที่โครงการจะแล้วเสร็จภายใน 31 สัปดาห์ • = (31-30.67)/2.54 • = 0.13 พิจารณาตาราง Z • Prob ประมาณ 55% • - ต้องการทราบโอกาสที่โครงการจะเสร็จ ใน 35 สัปดาห์ • = (35-30.67)/2.54 • = 1.70 พิจารณาตาราง Z • Prob ประมาณ 95%

  21. EXAMPLE • โอกาสที่โครงการจะแล้วเสร็จภายใน 28 สัปดาห์ • = (28-30.67)/2.54 • = -1.05 พิจารณาตาราง Z • Prob ประมาณ 15 % • หากต้องการทราบที่โอกาส 70% โครงการจะใช้เวลาเท่าใด • พิจารณาตาราง Z = 0.52 • Ts = (0.52*2.54)+30.67 = 32 สัปดาห์
