CHAPTER 6

1. CHAPTER 6 Sustainable Sites and Landscaping

2. Sustainable site and landscaping • 토지와 조경과의 관계 • 토지이용과 조경은 밀접하게 연관 • - 건설 환경의 혁신을 창조하기 위해 새로운 기회를 부여 • 최적화된 건물 울 위해건축가, 토목기술자, 건물관리자의 주의 깊은 설계 • - 지질학, 지세, 태양열, 수문학 및 바람의 페턴을 고려 • 프로젝트 팀원의 조경과 토지를 만들기 위한 결정권 • - 부지선정의 기술, 외장공사의 타입과 색, 주차장과 포장재료의 사용 등 • 건축물 열부하와 영향이 있는 것 ⇒기계기술자 • - 건물주변의 불필요한 조명을 제거한 외부채광을 면밀한 설계⇒전기기술자 green building에서 landscape architect(조경 설계자)의 역할은 주어진 조건에서 환경과 자연 외부의 쾌적함을 공급하는 것으로 재정의

3. Sustainable site and landscaping • 조경과 환경과의 관계 • planer의 욕구는 조경 위에 개인적인 마크를 만들어 본래의 자연 • 으로 되돌리고 유지하려는 (ecologists)생태학자의 열망과 대립 • (조경비평 2003. 로버트 프랑스) • "생태 건축가" 와 “조경 건축가의 사전검토는 green building delivery system의 진화에 유용 • 현재는 인간과 자연의 경계를 넘어 물질 에너지의 흐름, 건물, • 생태학 등의 지식을 가진 전문가의 부재 • 새로운 landscape design의 주제는 stormwater • (강우유출수)를 활용하여 폐수, 음식생산, 빌딩의 냉․난방에 활용 건물에 자연방식 기능을 포함시켜 높은 성능을 가진 건축물로 접근하고 결국 디자인도 발전

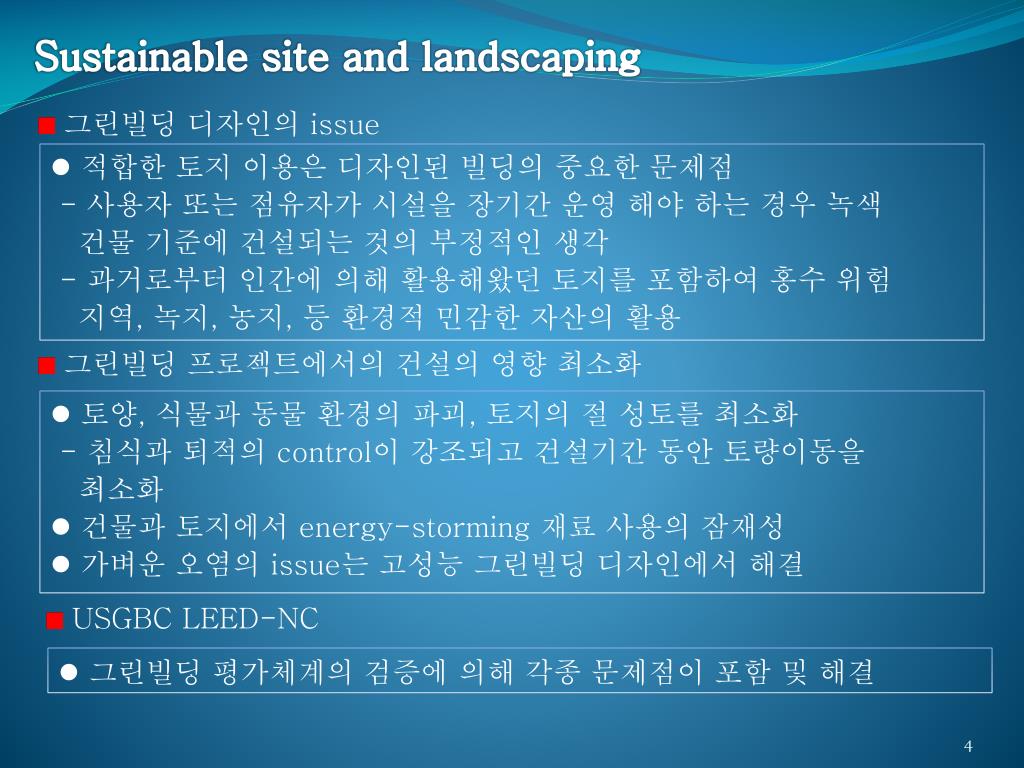

4. Sustainable site and landscaping • 그린빌딩 디자인의 issue • 적합한 토지 이용은 디자인된 빌딩의 중요한 문제점 • - 사용자 또는 점유자가 시설을 장기간 운영 해야 하는 경우 녹색 • 건물기준에 건설되는 것의 부정적인 생각 • - 과거로부터 인간에 의해 활용해왔던 토지를 포함하여 홍수 위험 • 지역, 녹지, 농지, 등 환경적 민감한 자산의 활용 • 그린빌딩 프로젝트에서의 건설의 영향 최소화 • 토양, 식물과 동물 환경의 파괴, 토지의 절 성토를 최소화 • - 침식과 퇴적의 control이 강조되고 건설기간 동안 토량이동을 • 최소화 • 건물과 토지에서 energy-storming 재료 사용의 잠재성 • 가벼운 오염의 issue는 고성능 그린빌딩 디자인에서 해결 • USGBC LEED-NC • 그린빌딩 평가체계의 검증에 의해 각종 문제점이 포함 및 해결

5. Land and landscape Approaches for greenbuilding • 고성능 그린빌딩 접근을 위한 적합한 토지이용방안 • 생태학적으로 가치 있는 토지 대신의 이전에 사용되었던 토지의 • 건축 • 기존 생태계 서식지의 특징과 습지 보호 및 보존 • 가뭄에 강한 식물, 나무, 조경단지 사용 • 오염되거나 오염된 것으로 예상되는 산업용지의 사용 • 도심권 건축부지의 개발 • 새로운 건물대신 기준건물의 재사용 • 자연지역보호와 인간의 amenity(쾌적함)을 건축계획으로 통합 • 건물수용면적의 최소화 • 건설기간 동안 토량 이동 및 압축의 최소화 • 태양, 바람, 땅 위의 납엽 등의 충분한 사용

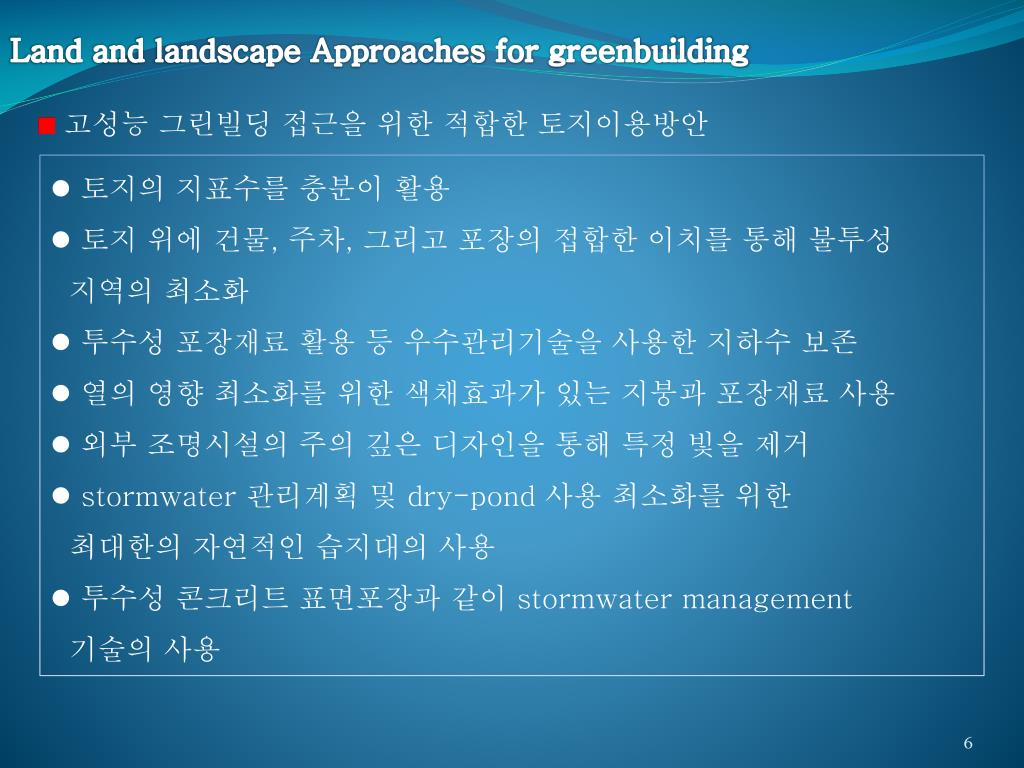

6. Land and landscape Approaches for greenbuilding • 고성능 그린빌딩 접근을 위한 적합한 토지이용방안 • 토지의 지표수를 충분이 활용 • 토지 위에 건물, 주차, 그리고 포장의 접합한 이치를 통해 불투성 • 지역의 최소화 • 투수성 포장재료 활용 등 우수관리기술을 사용한 지하수 보존 • 열의 영향 최소화를 위한 색채효과가 있는 지붕과 포장재료 사용 • 외부 조명시설의 주의 깊은 디자인을 통해 특정 빛을 제거 • stormwater 관리계획 및 dry-pond 사용 최소화를 위한 • 최대한의 자연적인 습지대의 사용 • 투수성 콘크리트 표면포장과 같이 stormwater management • 기술의 사용

7. Land use issue • USGBC Gold LEED에 그린빌딩으로 증명된 플로리다 대학 • Rinker Hall • 초기에는 환경의 쾌적함과 휴양을 제공했었던 캠퍼스의 녹색 공간 • 에 건설이 예정 • project user group 과 대학 행정부의 상호 협의에 의한 과거 • 사용되었던 용지로 이전 환경의 쾌적함과 녹지공간을 잃지 않아 이득 this section에서는 주요경작지의 손실, 100년빈도의 홍수, 멸종위기 종의 서식지 사용, brown-field, gray-field, black-field 의 재사용 등의 문제점을 기술

8. Land use issue • Loss of prime farmland • 미국 농무부의 경작지에 대한 정의 • - 자원에 최소의 damage와 적은 비용으로 농작물을 생산 • - 농작물의 성장기간동안 적합한 온도유지에 필요한 수분을 공금 • - 산성, 알카리성, 소금, 나트륨에 오염이 되지않을것 • - 2년간 홍수로 범람하지 않으며, 장기간 물로 포화되지 않음 • - 적절한 지하수위 유지 • - 0~5%범위의 사면 • - criteria에 부합하 • ※ criteria(크라이테리어) : 환경문제에서 환경기준 결정을 위한 • 판정 조건이나 기준을 이름

9. Land use issue • Loss of prime farmland • 1997년 발행된 farming on the Edge : 국가 경작지 개발에 • 대한 영향 • - 매일 분당 미국 경작지의 2 에이커가 손실 • (1=acres=0.4036ha=3,025평) • - 1992년부터 1997년 까지 600만 에이커(2,421,600ha)가 • 손실(메릴랜드의 크기, 미국 동부의 주) • - 농장 지대 목장은 1980년대보다 1990 년대에 51% 비율로 더 • 빨리 손실 • - 1992년~1997년까지 손실비율이 1982~1992에 손실량 보다 • 51% 높음 • - 가장 비옥하고 생산적인 좋은 땅이, 가장 빨리 분실 • - 1992년~1997년 사이에 이용가치가 없는 땅보다 중요한 땅이 • 30퍼센트 빨리 손실

10. Land use issue • Loss of prime farmland - 이러한 결과 경작에 부적당한 땅(marginal)이 생산적으로 되기 위해 물과 같은 자원이 필요 - 과일과 채소는 86%. 유제품의 63% 도시에 영향 - 도시의 성장이 문제가 아니고 토지 이용의 낭비가 문제 - 1982년~1997년까지 도시용지는 47% 증가하는 동안 미국의 인구는 17% 증가 - 1995년 이래 개발용지의 55% 가 주거용지로 공급 - 택사스가 가장 많은 손실, 그 뒤를 오하이오, 조지아, 노스케롤라이나, 일리노이스 주 등이 있다. USGBC LEED-NC 건물 평가 기준에 의하면 귀중한 자원을 보존하기 위해 주요한 경작지 에서 개발의 방향을 바꾸는 것은 그린빌딩프로젝트를 위한 우선 순위에 해당

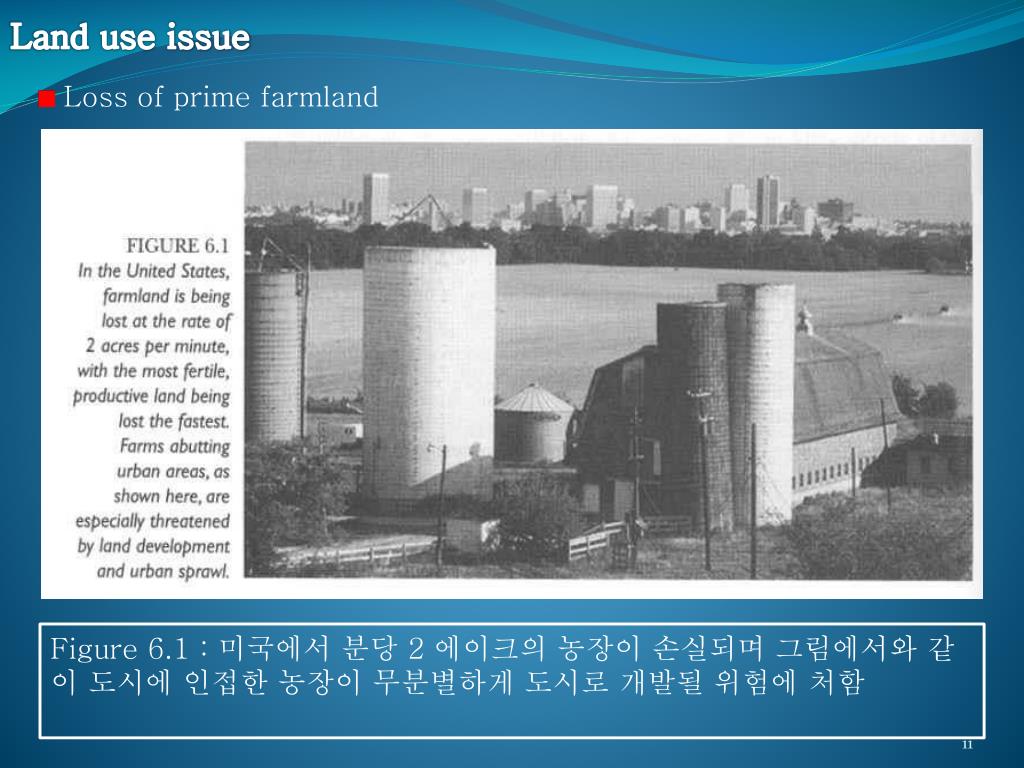

11. Land use issue • Loss of prime farmland Figure 6.1 : 미국에서 분당 2 에이크의 농장이 손실되며 그림에서와 같이 도시에 인접한 농장이 무분별하게 도시로 개발될 위험에 처함

12. Land use issue • Greenfield, Brownfield, Blackfield • USPEA(미국환경보호단체)에 의한 Brownfield의 정의 • - 버림받은 땅으로, 알 수 없는 환경오염으로 인해 무가치 • - 오물 또는 오염 균에 위험한 물질의 존재 또는 오염 가능성이 • 있는 토지 • - 산업용 부동산은 도금이나 가죽 염색 등의 행위에 의해 오염된 • 것으로 생각되어 지는 것 • ⇒완벽히 깨끗한 부동산은 없으며, 최소한의 청결만이 필요 • Brownfield 긍정적인 활용 • - 시카고 도시에 있는 12개 산업용지의 정화 및 변형을 위한지원 • ⇒이려한 전략은 도시에 일자리를 가져오는 흥미 있는 양상 LEED-NC2.1 건물 평가 기준은 건축 부지로 이전 브라운 필드의 사용을 신용하며 미국환경보호단체(USPEA)에 요구를 총족

13. Land use issue • Greenfield, Brownfield, Blackfield • Grayfield : 오염되지 않은 땅으로 황폐화 되거나 불필요하게 된 • 건설용지 • 미시간주에서는 Grayfield를 경제적 활력을 되찾기 위해 투자가 • 필요하고 환경이 악화된 토지로 정의 • - 구식 기계공장 건물, 석면, 오래된 연료탱크, 결여된 방화시스템, • 판자로 된 주거지 • ⇒ 새도시 위원회(CNU)에서는 생산적인 사용을 할 수 있도록 지적 • 인구이동, 큰 매장의 증가, 인구통계변화, 그리고 개발자의 구식 • 쇼핑몰의 현대화와 업그레이드에 대한 투자의 실패 등의 근거에 • 의하면 쇼핑몰은 쇠퇴 • 이러한 소매환경변화에도 불구하고 대형슈퍼마켓 설비시설의 • 크기는 증가

14. Land use issue • Greenfield, Brownfield, Blackfield • 2004년 6월에서는, Wal-Mart Corporation • - 2,700 평방 피트 배열하는 판매를 위한 394의 부동산 162,000 • 평방 피트 크기로 시설 • ⇒ 이러한 필요이상 많은 크기의 대형슈퍼마켓은 유령상자로 정의 • 이러한 부동산의 자유로운 사용을 위한 지역전략 • - 사무실공간, 위락공간, 으로 전환, 단순제조공간 • - 주거공간의 연결, 산책로 • - 새로운 소매상 개발을 위한 오래된 쇼핑몰의 파괴 • - 미래에 Grayfield와 Gost boxes 를 막기 위한 지역법안 • ⇒몇몇 지역은 대형슈퍼마켓의 크기를 제한하거나, 철거비용을 부담 • 하도록 규정

15. Land use issue • Greenfield, Brownfield, Blackfield Figure 6.2 : 여기에서 보인 것과 같은 미국의 주위에 쇼핑 센터는 수시로 구식에 되고 그들의 보유자는 더 큰 기능 또는 더 큰 이익을 위해 움직임 이러한 결과는 지역과 자산가치의 황폐화되어 지역행정부의 중요한 도전으로 떠오름

16. Land use issue • Greenfield, Brownfield, Blackfield • Brownfield, Grayfield는도심권에 위치한 귀중한 자산 • - 높은 삶의 질을 인지하여 도시생활의 트렌드는 즉각적으로 자극 • - 지방정부에 의해 세금의 환불 형태로 유인책을 제공 • ⇒기반과 사업을 위한 자유로운 작업장소의 선택권을 제공하여 궁극 • 적으로 세금 수입은 더 증가되어 진정한 윈-윈 시나리오를 창조 grayfield가 LEED-NC에서 명백하게 제시되지 않더라도, 신용과 점은 조밀한, 도시 환경에서 건축을 위해 제공

17. Land use issue • Greenfield, Brownfield, Blackfield • black field : 황폐화된 땅의 하나의 카타코리. • - 석탄 탄광 또는 광산 지역으로 표면수에는 아주 낮은 PH 값이 • 있고 철, 알루미늄, 망간, 황산염으로 오염 • - 블랙필드라는 용어는 또한 브라운 필드의 확장한 정의로 고려 • - 건축 계획에 이 자산의 사용 시 LEED-NC 점수를 얻음 과거에는 녹지를 인간의 개발행위에 자유로이 이용되어 왔으나 그린빌딩의 높은 성과를 위해서는 Brownfield, Grayfield, Blackfield 에 대한 토지의 recycling이 가장 중요한 이슈

18. Land use issue • Building in 100-years flood zone • 연방재난관리청(FEMA)의하여 홍수 위험 경계, 홍수 보험 비율 및 • 홍수 경계 및 Floodway를 지도를 생성, 홍수 위험 ID와 지도로 • 나타냄 • 연방재난관리청(FEMA)에서 100년간 1번의 홍수가 범람될 지역 • 특별 홍수 위험 지역 (SFHA)으로 정의 • 백년빈도 홍수의 정의 • - 매년마다 한번 생길 홍수가 아니라 백 년간 일어난 최대홍수량과 • 같거나 초과할 1% 확률을 의미 • - 100년 빈도 홍수는 단기간에서 한 번 이상 생길 수 있다 • 국가홍수보험프로그램(NFIP)을 기준으로 연방과 주의 정부기관에 • 서 대부분 100 년을 사용 • - NFIP 지도에 특별 홍수 위험 지역 안에서 있는 건물에는 30년 • 담보 기간 동안에 겪는 홍수 피해의 26% 발생 100년 빈도의 범람원 위치보다 낮게 프로젝트가 건설된다면 LEED-NC 2.1, Sustainable Site 1 (SS1)의 그린빌딩 승인을 받을 수 없음

19. Land use issue • Endangered species : 멸종 위기종 • 1973년에 통과해 1988년에 재 승인된, 멸종법(ESA)은 멸종 • 위기 또는 멸종에 위기에 처할 식물과 동물에 영향을 미치는 광범 • 위한 활동을 통제 • 종을 위태롭게 하거나 행위의 위협이 예측되는 행위로 연방 정부 • 관보에서 금지행위로 기재된 목록 • ESA 멸종 위기종에 대한 행위 금지사항 • - 미국으로 부터의 반입 또는 전파 • - 미국과 미국 영해에서의 포획 • - 괴롭힘, 손해, 추적, 사냥, 사격, 상처를 가하는 일, 올가미, 도살, • 포획, 수집 • - 심해에서의 포획 • - 제조, 판매, 배달, 운반, 운송 또는 해운업 등 미국과 심해에서의 • 불법적인 행위 • - 운반, 장물, 운반, 운송, 해운업 등 자국 또는 미국 내 또는 외국 • 과의 교역 • - 자국 또는 외국과의 무역을 위한 판매 또는 제공

20. Land use issue • Endangered species : 멸종 위기종 • The ESA also provides for; ESA 금지사항 • - 중요한 동식물의 서식지의 보호 • - 멸종 위기종 의 복구 계획의 신설 • 2003년 2월 미국 통계에 의한 멸종되었거나 멸종위기인 종의 수 • - 517종의 동물과 745종의 식물 • - 30종의 동물과 5종의 식물이 기재 예정 100년 홍수빈도로 건설할 경우와환경서식지로 멸종예정 또는 멸종위기 종의 서식지 군락으로 확인될 경우 해당 프로젝트는 ss1 평가기준을 달성 할 수 없다

21. Land use issue • Erosion and sediment control : 침식과 퇴적의 조정 • 퇴적과 침식 통제에서 사용되어야 하는 최선의 관리 사례 : • 토지의 싱황에 맞게 프로젝트를 디자인 - 지세, 토양, 배수장치, 자연적인 식물 - 건설의 영향과 식물로 덮혀진 곳의 제거를 최소화 • 건축계획에 의한 나지를 노출 시키는 범위를 최소화 • 나지에는 임시적인 식물, 뿌리 덮개, 또는 groundcover를 사용하여 흐르는 빗물로 부터 토양을 보호 • 침식과 퇴적에 대한 검사와 유지관리를 습관처럼 지속 • 침식 방지를 위해 표면에 자갈을 깔거나 영구 식재, 덮개, 또는 임시 파종 등 • 미세한 펜스, 잔가지 또는 통나무 울타리의 사용, 퇴적물의 침전지 사용, 퇴적조정을 위한 실트필터, • 강한 바람에 의해 먼지가 날리는 곳에는 펜스를 사용

22. Land use issue • Erosion and sediment control : 침식과 퇴적의 조정 • USEPA는 토양의 600million 톤이 미국에 있는 건축 용지에서 • 해마다 침식되는 것으로 추정 • 고성능 그린 빌딩을 위한 배려는 토양 손실이 극소, 그리고 건축 • 매니저 및 하청업자는 공중 먼지로 그리고 폭풍우에 의해 빗물 때 • 문에 토양 손실을 주의 • 현대 그린빌딩 시스템은 측정을 폭풍우와 급수 시스템의 퇴적을 방 • 지하기 위한 장소를 요구 침식과 퇴적 조절 계획은 LEED-NC의 증명서가 필요, 심지어 낮은 등급의 증명서일지라도 이 계획은 건물을 위해 필요

23. Sustainable Landscapes • 배 경 • 고성능 그린빌딩의 출현은 구성된 조경의 전통적인 관념에 주목할 • 만한 변화를 일으키는 원인 • 조경 디자인은 전형적으로 평범한 건물 시스템의 후속조치로 매우 • 낮은 우선권이 주어짐 • 고성능 건물에서 조경 디자인의 역할은 과도기 상태 • 현대 고성능 그린빌딩 : 지속 가능한 개념의 개념이 선행 • 조경건축의 용어는 1988년에 조경법의 어휘에서 출현 • 조경건축의 교육위원회는 인간 복지에 공헌과 동시에 자연적인 • 환경과 하모니를 이루는 것으로 정의 • 다른 생태계를 고갈시키지 않거나 손상을 입히지 않음 • 자치있는 자원(물, 영향물, 흙 등)은 유지

24. Sustainable Landscapes • 1994년 미국녹색운동 출현에 부합한 두개의 책이 동시에 발간 • In Design for Human Ecosystems • - 지속 가능한 자연 생태계 안에서 의 인간 생태계 기능을 만들기 • 위해 조경, 토지이용, 자연자원을 어떻게 활용할지 Lyle이 제시 • *설계자는 미세함부터 광범위한 다양한 규모의 생태학적 질서를 이해 • *생태학적 질서의 이해는 오래 견디고, 유리하고, 책임 있는 적절한 • 개발 해결책을 인간의 가치와 연결 • In Gray World, Green Heart • - Thayer :Sustainable Landscapes는 다음과 같은 특성 • *뛰어난 특징이 있는 자연기능으로서의 조경을 선택 • *자원은 재생되고 에너지는 보존되는 지역의 조경 • *조경은 우리에게 자연과 기술의 영향력 사이에 분쟁을 변화시키고, • 이해하고, 보는 것 등을 허용

25. Sustainable Landscapes • 1994년 미국녹색운동 출현에 부합한 두개의 책이 동시에 발간 * 조경은 필수의 생활 기능을 책임을 지며, 세상에 출현했으며, 이름이 알려짐 * 조경의 통합된 기술은 지속가능하고, 가능한 선택의 최선이며, 자연 의 일부분으로 생각되어야 한다 * 조경은 발견, 착취, 고갈 및 유기의 가치를 반대하며, 우리의 고정 된관념으로 땅을 양육하고 생태학적인 빈곤화를 방지 * 조경은 현장 자원에 신뢰를 가진 장소의 손실, 현지 문화의 축하, 및 현지 생태계의 보전에 반응 * 물리적으로 만들어진 조경은 적절하지 않다는 관점 Thayer는 이 비전이 유토피아이나 우리에게 방향을 주기 위하여 그런 시각이 필요하다는 것을 건의

26. Sustainable Landscapes • Thayer지속 가능한 자연조경의 조직과 기능에 바탕을 둔 • Sustainable landscapes의 5개의 특성을 제공 1. 수평적인 에너지 비율로 복원하여 생태적 약화 없이 재생 2. 사용 할 수 없는 지역 또는 형태의 변환 또는 낭비의 최소화를 통해, 영양물, 부산물, 을 최대한 재이용 3. 현지 구조 및 기능을 유지하고 주위 생태계의 다양성 또는 안정성을 감소시키지 않는다. 4. 현지 인간 지역 사회를 바꾸고 파괴하기 보다는 보존. 5. 기술을 첫 번째이고 주요한 것이 아니라 부수적이고 두 번째인 것으로 인정하며 목표를 지원하는 기술상의 과정 Thayer 지속 가능하게 디자인된 조경, 지속 가능한 가치를 가지지 아니하고는 악용되며, unsustainable하며, 그리고 실패 할 것이라 주장

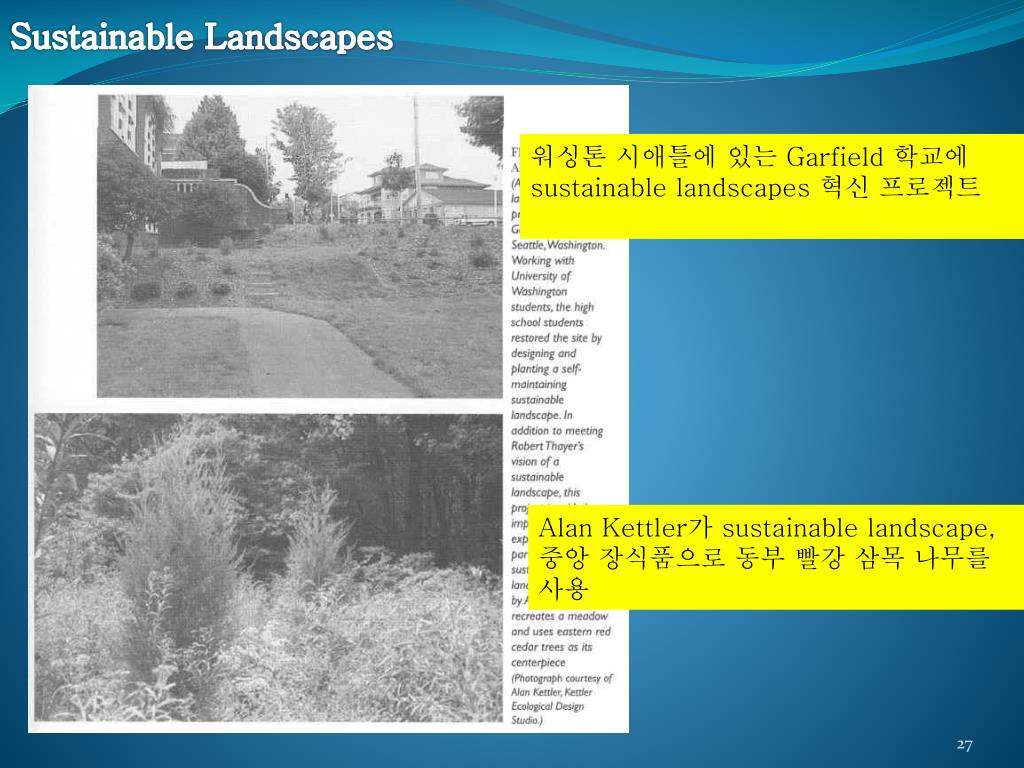

27. Sustainable Landscapes 워싱톤시애틀에 있는 Garfield 학교에 sustainable landscapes 혁신 프로젝트 Alan Kettler가 sustainable landscape, 중앙 장식품으로 동부 빨강 삼목 나무를 사용

28. Sustainable Landscapes • In Regenerative Design for Sustainable Development • Lyle은 재생 조경 컨셉에 John Dewey 라는 건설 환경 디자이너를 소개 • - John Dewey는 개발된 조경, 인간이 창조하고 건축한 것이, 현지 에너지와 물자 교류의 경계 안에 살아남기 위해서 그것 스스로가 재생하고 유지할 수 있어야 함 • - 조경의 경우에, 유기체로서 자신을 리뉴얼 하는 것을 의미 • Lyle에 따르면, 재생체계는, 다음과 같은 특성 • natural processes와 사회적인 과정과의 통합 • 화석 연료 그리고 인공 화학제품의 최소한도 사용 • 재사용 또는 재생이 가능한 것을 제외한 재생 불가능한 자원의 최소한도 사용. • 재생을 위한 환경의 수용량 내의 재생 가능 자원의 사용 • 환경손상이 없는 포용력 안에서의 타협

29. Sustainable Landscapes Table 6.2 지속 가능한 조경건축의 원리 • 건강한 토지의 보유 • - 생태계가 건축 계획에 의해 손상되지 않을 것을 확인 • 2. 파괴된 토지의 복구 • - Grayfields, Brownfields, Blackfields의 사용은 는 생물학적 비옥한 토지에 부담을 감소시키고 황폐화된 부동산의 복구를 통해 생산적인 생태계로 귀착 • 3. 생존의 보호, 유연한 구성요소 • - 사면 침식은 인공적인 물리 구조 보다는 살아있는 구조로 통제 • 4. 물, 습지의 가치를 존중하고 보호하며, 원상태로 회복 • - 빗물은 지붕으로부터 획득, 물탱크로 저장하여 식수 이외의 사용 • - 조경의 관개는 극소화, 가뭄에 내구력 있도록 디자인 • 5. 최소한은 포장 • - Stormwater를 조속히 침투 할 수 있는 투수성이 있는 • 다공성 콘크리트 또는 아스팔트로 포장 • 6. 물질의 섭리와 근원을 고려 • - 에너지 및 다른 효과를 분석해서 조경 물질의 충격을 극소화 • 7. 초과시간 에너지의 비용을 인지 • - 조경건축은 상당한 에너지를 요구 ,총 에너지 소비는, 정비를 • 포함하여, 극소화되어야 한다 • 8. 어둠을 고려하고, 빛을 알림 • - 조명은 경제적이며, 식물이 조명에 의해 영향 받지 않음 • 9. 조경에는 소음을 약하게 하는 아주 한정된 기능과 심리학적 • 지각을 감소 • 10. 조경은 비료와 농약이 최소한으로 사용되도록 디자인 • - 유기 비료는 인공수정에 우선하여 이용

30. Sustainable Landscapes • GREEN, OR LIVING, ROOFS • 오늘날 고성능 그린빌딩의 새로운 혁명은 녹색지붕, 생명력, 생태지붕과 수직조경의 적용 • 포틀란드 오러곤 시는, 생태 지붕의 창조를 동기를 주기 위하여 감세를 제공 • 포틀란드는 감세 등으로, 옥상 정원을 가진 개인과 공공 건물의 생태 지붕에 도시 교부금, 건물 코드 면제를 통한 다양성을 생성 • 포틀란드가 그런 동기유발하여, 시카고, 토론토 및 시애틀에서 시청과 법원 옥상에 가든을 포함 • 포틀란드에서의 LIVING ROOF의 효과 • - 여름 지붕의 70도의 온도를 감소시켜 10%의 에너지 비용을 절감 • - 폭풍우에 따른 빗물을 90% 감소시키고 폭풍우 물과 하수도 장치 과잉 감소 • - 콜롬비아강과 윌라멧 강에 의한 상습적인 폭풍과 하수도의 오버플로우를 광대한 생태지붕의 배치를 통해 문제를 완화

31. Sustainable Landscapes • GREEN, OR LIVING, ROOFS • (According to the Living Systems Design Guild) • Extensive Eco-roof Systems. • - 적은 유지보수, 건조에 대한 저항성, 자체파종, 지붕을 덮을 수 잇도록 증식 • - 적당한 식물유형은 그 건조한 약간 건조한 풀이 무성하거나 바위가 많은 표면의 고산환경의 식물 • - 40% 이하 사면 지붕 • Intensive eco-roof system • - 건물에 하중-강도를 충족시키는 수용력이 있다면 많은 건물 옥상 위 정원 조성이 가능 • - 생태-옥상 타입의 시스템은 잔디, 초원, 덤불, 나무, 연못 등 테라스로 구성 • - Intensive eco-roof system은 Extensive Eco-roof Systems. 보다 더 많은 유지보수를 필요

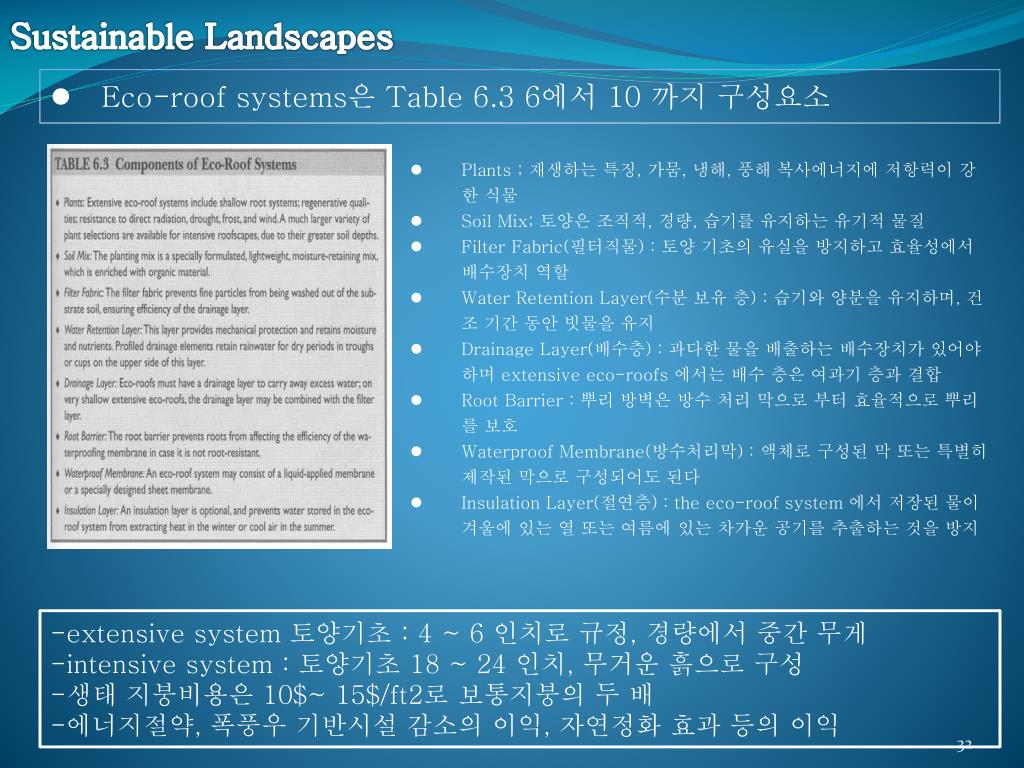

32. Sustainable Landscapes • Eco-roof systems은 Table 6.3 6에서 10 까지 구성요소 • Plants ; 재생하는 특징, 가뭄, 냉해, 풍해 복사에너지에 저항력이 강한 식물 • Soil Mix; 토양은 조직적, 경량, 습기를 유지하는 유기적 물질 • Filter Fabric(필터직물) : 토양 기초의 유실을 방지하고 효율성에서 배수장치 역할 • Water Retention Layer(수분 보유 층) : 습기와 양분을 유지하며, 건조 기간 동안 빗물을 유지 • Drainage Layer(배수층) : 과다한 물을 배출하는 배수장치가 있어야 하며 extensive eco-roofs 에서는 배수 층은 여과기 층과 결합 • Root Barrier : 뿌리 방벽은 방수 처리 막으로 부터효율적으로 뿌리를 보호 • Waterproof Membrane(방수처리막) : 액체로 구성된 막 또는 특별히 제작된 막으로 구성되어도 된다 • Insulation Layer(절연층) : the eco-roof system 에서 저장된 물이 겨울에 있는 열 또는 여름에 있는 차가운 공기를 추출하는 것을 방지 -extensive system 토양기초 : 4 ~ 6 인치로 규정, 경량에서 중간 무게 -intensive system : 토양기초 18 ~ 24 인치, 무거운 흙으로 구성 -생태 지붕비용은 10$~ 15$/ft2로 보통지붕의 두 배 -에너지절약, 폭풍우 기반시설 감소의 이익, 자연정화 효과 등의 이익

33. Sustainable Landscapes • GREEN, OR LIVING, ROOFS extensive eco-roof 단면과 배수장치

34. Sustainable Landscapes • GREEN, OR LIVING, ROOFS Extensive roofs Intensive roofs 뱅쿠버 시 도서관의 고가의 집중적인 8,000 평방 피트 정원(뱅쿠버, 브리티시, 컬럼비아)

35. Sustainable Landscapes • Vertical landscaping • 건축가 켄 양은 대형건축물에서 vertical landscaping을 제기 • - 10% 성장지역에서 8%의 냉각 로드 절감-수직조경이 에너지소비 감소 • - 수직조경은 각 층의 정면의 미세기후를 야기, 건물 녹화를 통해 산소를 만들고 이산화탄소를 빨아드려 바람막이 역할, 사용자의 웰빙을 개선 • - 이 방법은 막대한 무게의 콘크리트, 유리, 강철과 식물, 토양의 균형을 도와줌 • - 부가적인 이익은 빌딩과 잘 조화된 수직조경으로 표면을 마무리 할수있다 • - 시각적 감각을 만들기 위해서는 연속적인 계단, 연결된 박스로 빌딩을 디자인 • - 또한, 격자의 사용은 또한 지상과 옥상까지의 수직 성장과 조경과의 상호작용을 위해 허용 • - 옥상이 지상 풍속의 두 배가 되어 상층에 식물에 대한 보호가 필요 • - 조경이 잘 보여지는 것을 고려하여 지붕 창 옆이라면 식물주위에 바람을 편향

36. Enhancing Ecosystems (생태계 증진) 어떤 건물의 계획은 조경과 생태계의 재생과 개선이 중요하다. EBN (Environmental Building News:친환경 빌딩 자료) 는 자연생태계의 생명력을 복원하는데 도움이 되는 체크리스트를 건축주와 디자이너들에게 제공한다. 대지 위에 야생생물의 존재향상은 일반적인 생태계복원을 위하여 매우 중요하다.

37. EBN Checklist for Wildlife Habitat Enhancement of Developed Land.(토지개발에 따른 야생동물의 서식지 증진을 위한 EBN checklist)

38. Stormwater Management (우수 관리) 개발로 인한 자연환경의 변화는 많은 영향을 끼치고 우수가 지표상을 가로지르게 한다. 빌딩과 기간시설들로 덥혀있는 자연 경관은 투과성이 많고 적음에 따라 물 흐름의 량과 속도는 증가한다. wet- lands are subject to modification or destruction. 우수를 흡수 배출하는 습지의 기능이 건축행위에 의해 변화되고 파괴된다. green building의 기능은 생태계보호로 우수를 다스리고 조경의 흡수기능이 부지에 가능한 적게 영향을 미치도록 주의 깊게 숙고해야 한다. EBN은 우수조치에 대한 유용한 checklist를 제공한다.

39. TABLE 6.5 Checklist for Stormwater Management

40. 우수의 흐름을 완충시키는 늪지

41. heat Island Mitigation(열섬 완화) high-performance green buildings is the urban heat island effect.-고성능 그린빌딩의 도시내 열섬효과 1.도시의 온도는 주위가 녹지로 된 지방보다 화씨 2도에서 10도 정도가 높다. 2.냉각을 위해서 많은 대기오염, 자원의 채취, 고비용 필요. 3.heat Island는 화석연료의 사용 증가로 지구온난화를 초래함. 4.heat Island는 질소산화물 (NOx) 그리고 휘발성의 유기 화합물 (VOCs)의 사이에 반응 비율이 증가하여 수면과 나쁜 오존농도 증가를 가져 온다. 5.오존농도과 기온상승은 건강에 나쁘게 작용. 도시의 열섬화 현상 완화는 이런 문제를 감소시키며 즐거운 도시생활을 가져다 준다.

42. Reducing heat island effects can be accomplished by several measures(열섬 효과 감소는 몇 가지 방법으로 할 수 있다.) 고반사기, 반사지붕 설치 - 태양열을 대기로 반사. 집과 빌딩에 차광 나무 식재 - 표면과 주변공기 온도 감소. 밝은 색상의 사용 –태양열 반사.

43. The potential benefits of reducing heat islands(열섬 감소의 잠재적 이익) 2,600만 달러의 에너지 절감 효과. 매년 468 million watts와 카본 92,000 tons 절감. 공기가 개선되어 오존농도가 1억분의 1 이 축소. 경사지붕과 반사기는 46%의 냉방 에너지 절감과 peak power때20%를 절감.

44. 도시의 열섬 온도표

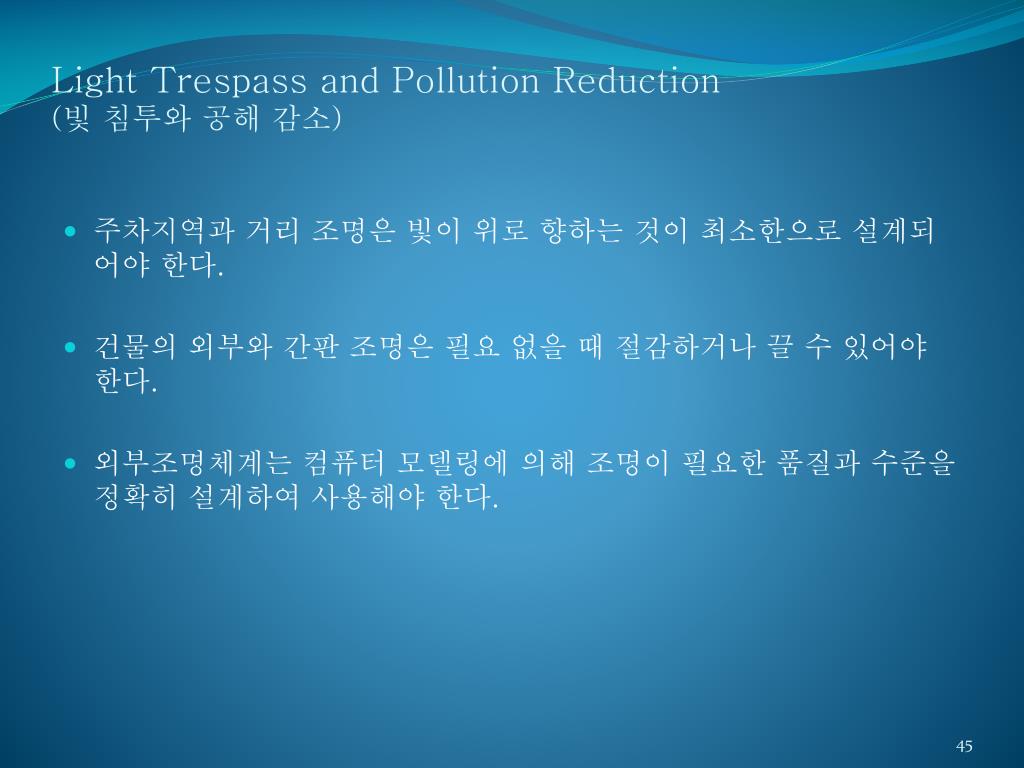

45. Light Trespass and Pollution Reduction(빛 침투와 공해 감소) 주차지역과 거리 조명은 빛이 위로 향하는 것이 최소한으로 설계되어야 한다. 건물의 외부와 간판 조명은 필요 없을 때 절감하거나 끌 수 있어야 한다. 외부조명체계는 컴퓨터 모델링에 의해 조명이 필요한 품질과 수준을 정확히 설계하여 사용해야 한다.

46. USGBC Gold LEED의 그린빌딩 플로리다 대학의minimize light pollution

47. Sustainable Site (SS) Credits and points under LEED-NC2.1

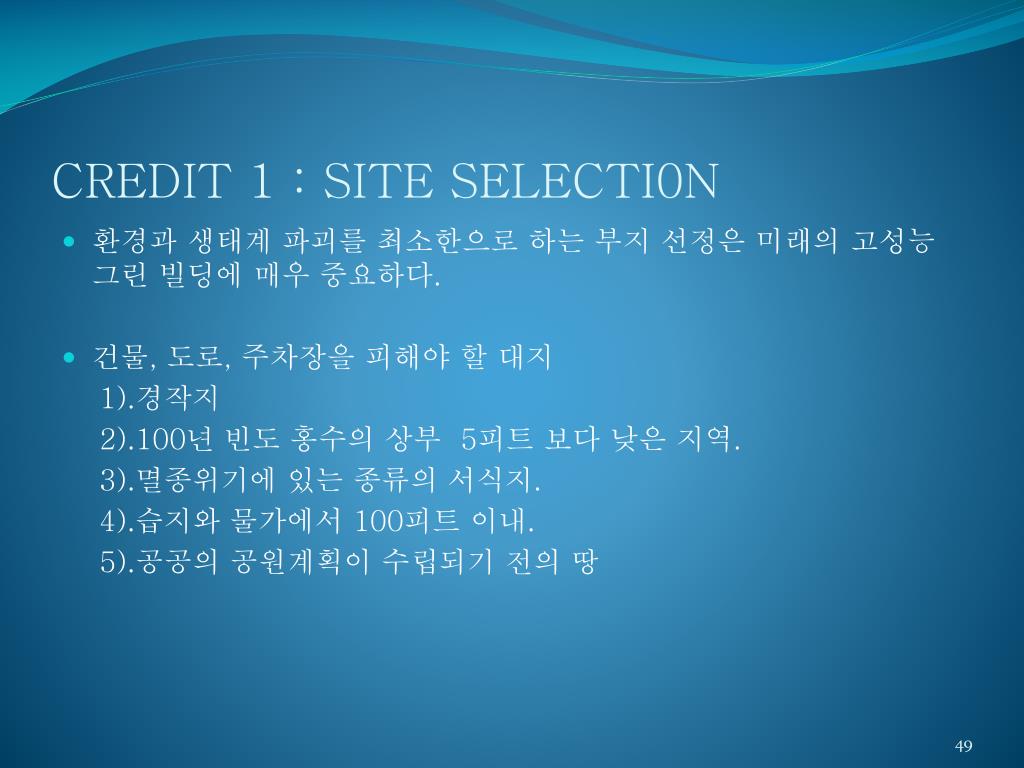

48. SS PREREQUISITE 1 : EROSION AND SEDIMENTATION CONTROL(침식과 퇴적 관리) 환경파괴의 최소화 침식과 퇴적에 대한 관리 계획 수립- 설계와 실행 건물의 LEED등급에 의한 문서작성 의무화. LEED 양식 공급 - EPA Document No.832/R-92- 005 ( September 1992 ).

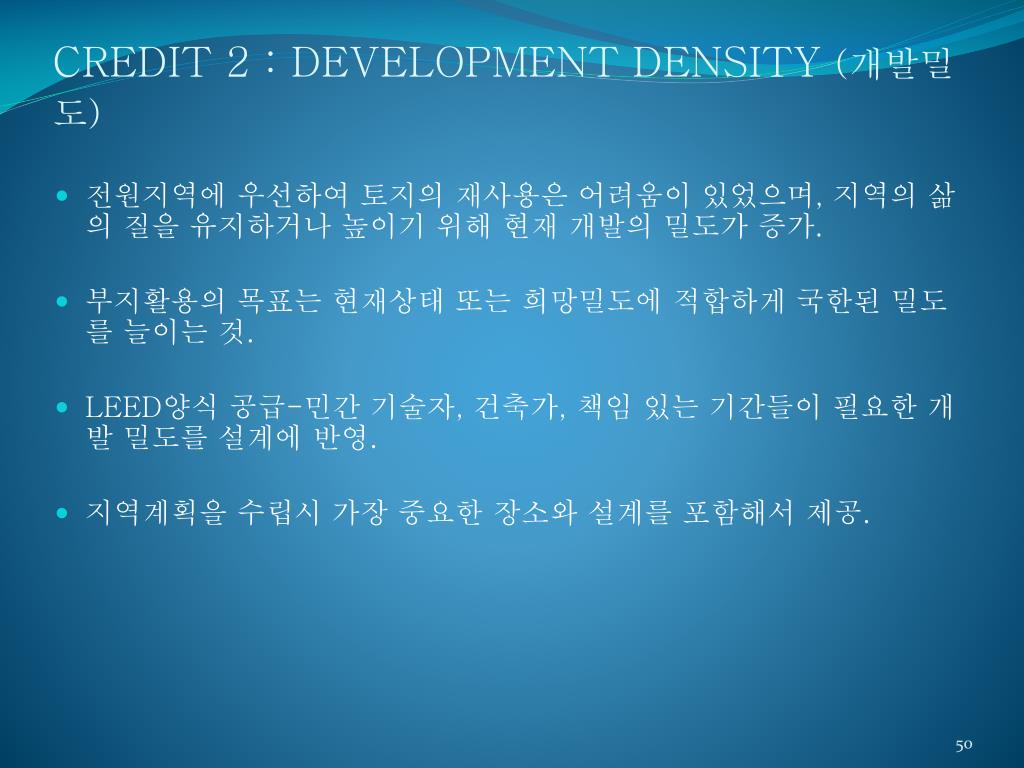

49. CREDIT 1 : SITE SELECTI0N 환경과 생태계 파괴를 최소한으로 하는 부지 선정은 미래의 고성능 그린 빌딩에 매우 중요하다. 건물, 도로, 주차장을 피해야 할 대지 1).경작지 2).100년 빈도 홍수의 상부 5피트 보다 낮은 지역. 3).멸종위기에 있는 종류의 서식지. 4).습지와 물가에서 100피트 이내. 5).공공의 공원계획이 수립되기 전의 땅
