  1. vSwitch System ISSUE 1.0

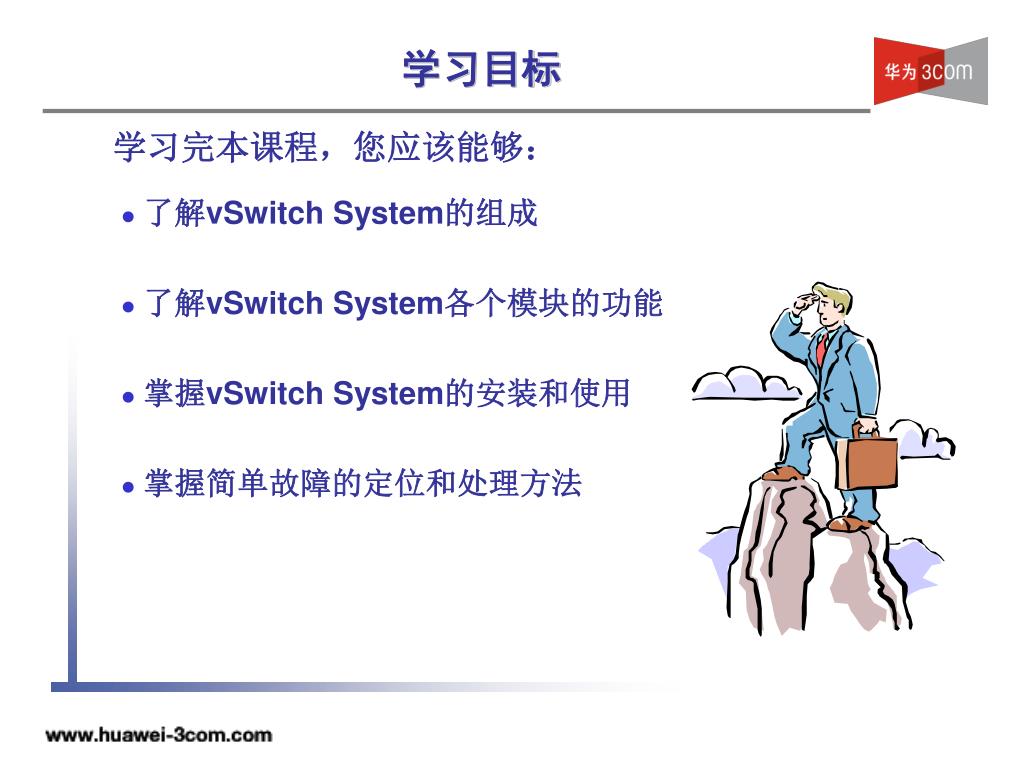

  2. 学习目标 学习完本课程，您应该能够： • 了解vSwitch System的组成 • 了解vSwitch System各个模块的功能 • 掌握vSwitch System的安装和使用 • 掌握简单故障的定位和处理方法

  3. 课程内容 第一章 vSwitch System概述 第二章 vSwitch System子系统详解 第三章 vSwitch System系统安装和配置 第四章vSwitch System系统常用操作介绍 第五章日常维护常识介绍 附录：多级vSwitch System

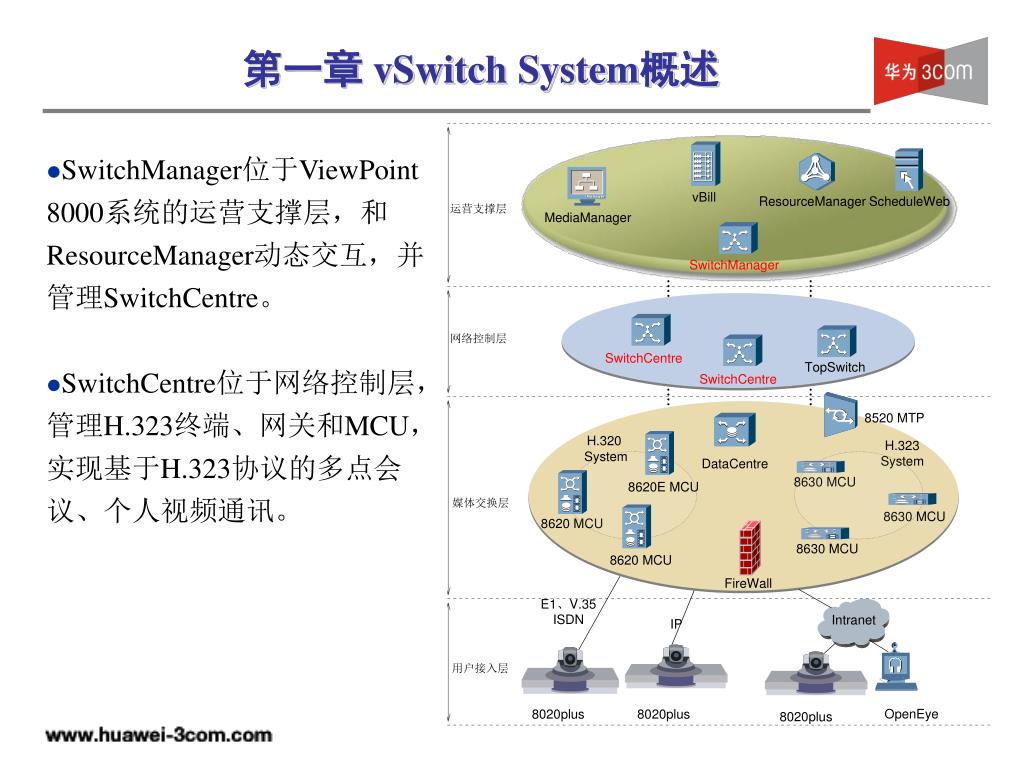

  4. 第一章 vSwitch System概述 • SwitchManager位于ViewPoint 8000系统的运营支撑层，和ResourceManager动态交互，并管理SwitchCentre。 • SwitchCentre位于网络控制层，管理H.323终端、网关和MCU，实现基于H.323协议的多点会议、个人视频通讯。

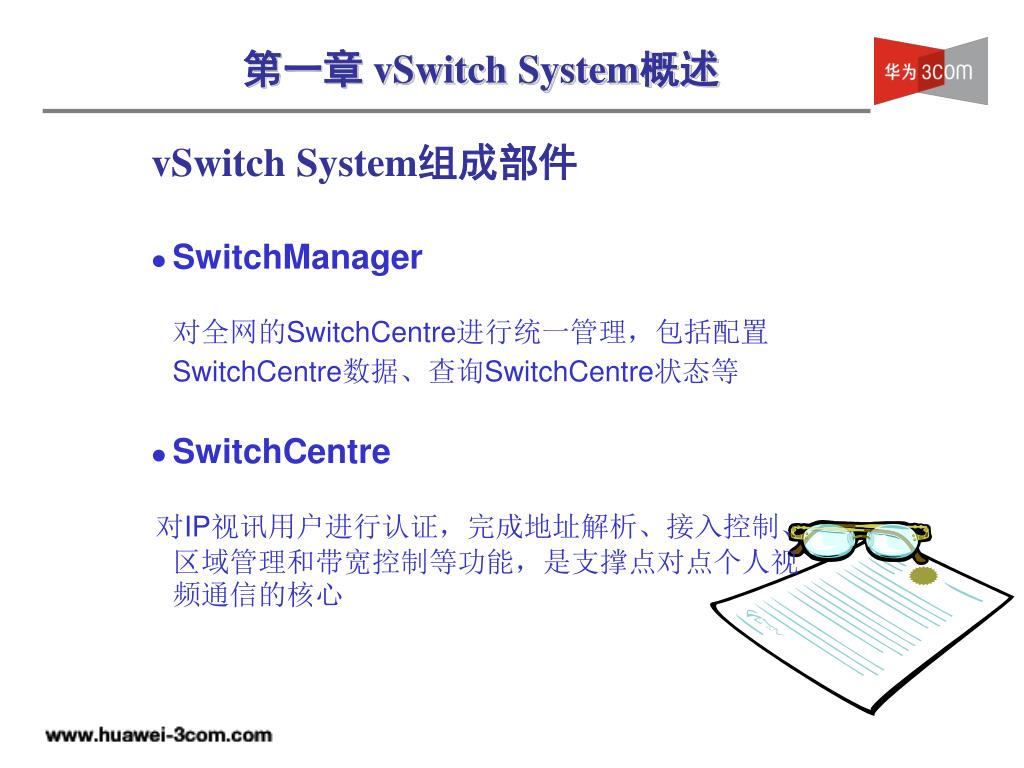

  5. 第一章 vSwitch System概述 vSwitch System组成部件 • SwitchManager 对全网的SwitchCentre进行统一管理，包括配置SwitchCentre数据、查询SwitchCentre状态等 • SwitchCentre 对IP视讯用户进行认证，完成地址解析、接入控制、区域管理和带宽控制等功能，是支撑点对点个人视频通信的核心

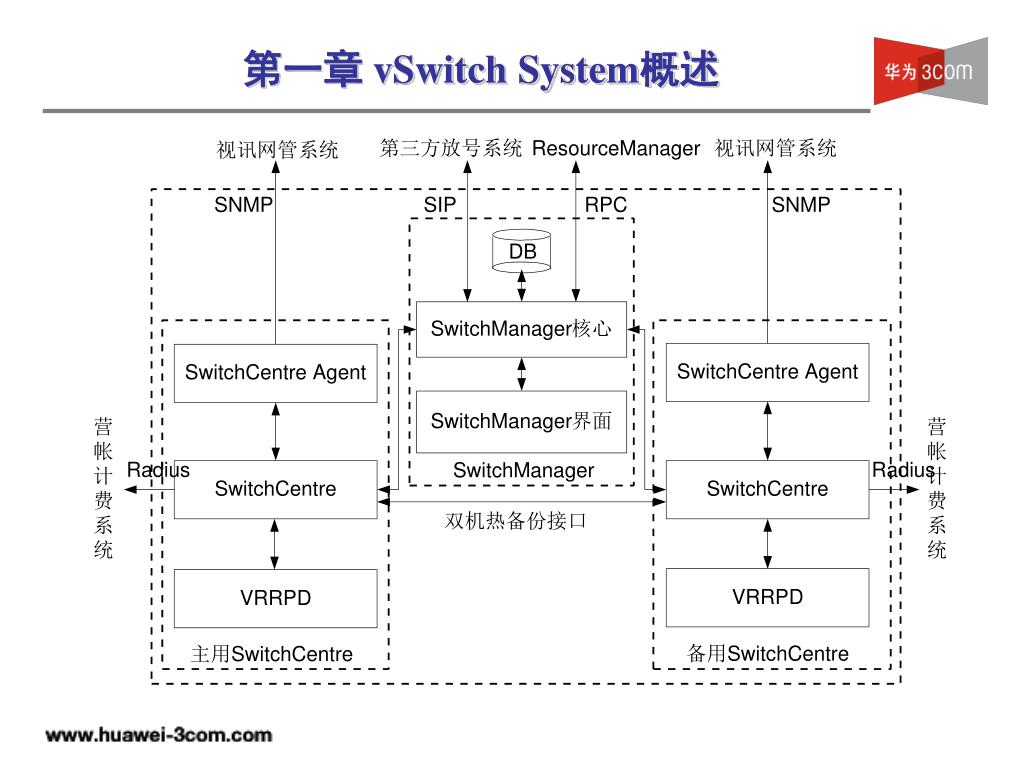

  6. 第一章 vSwitch System概述

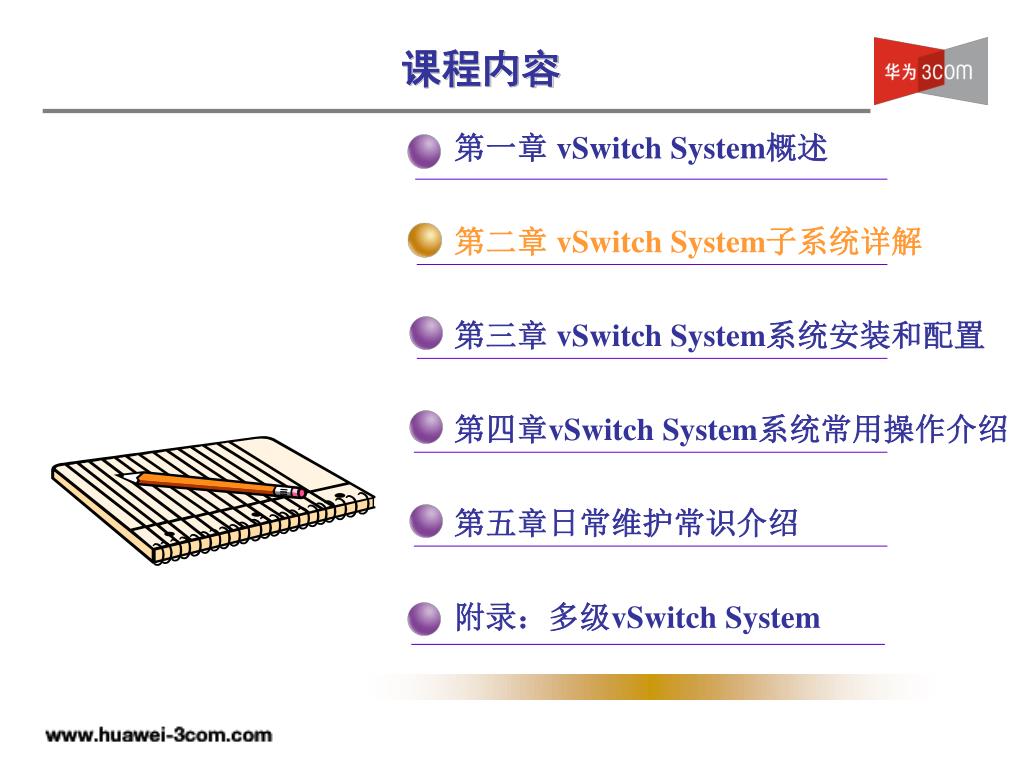

  7. 课程内容 第一章 vSwitch System概述 第二章 vSwitch System子系统详解 第三章 vSwitch System系统安装和配置 第四章vSwitch System系统常用操作介绍 第五章日常维护常识介绍 附录：多级vSwitch System

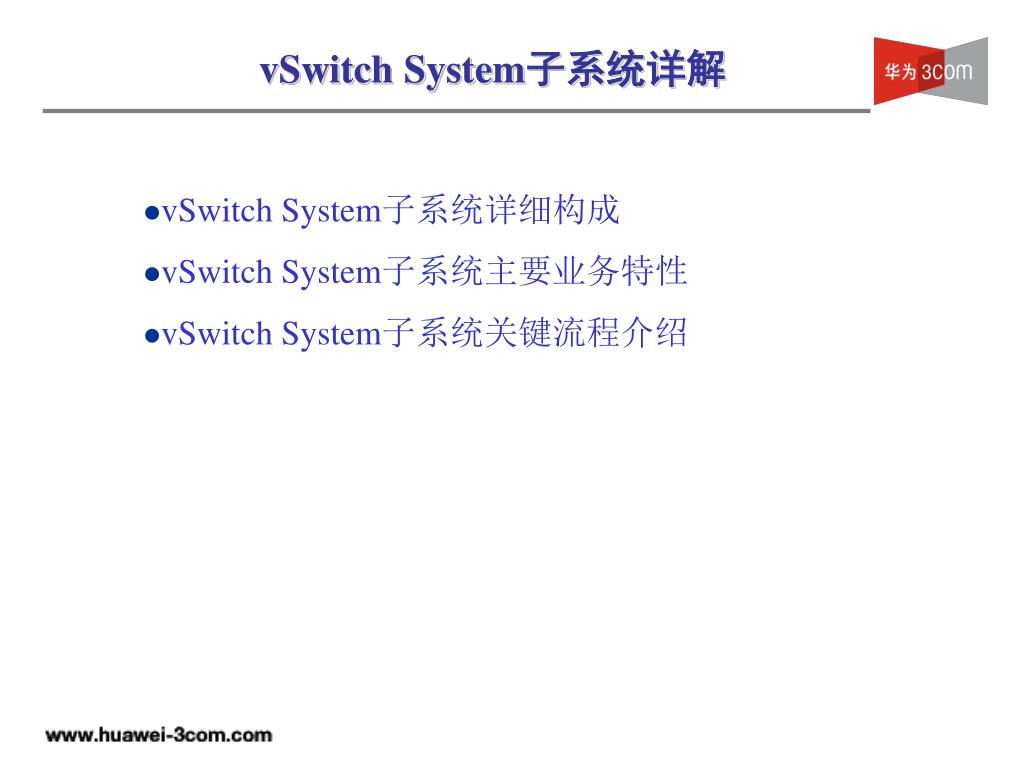

  8. vSwitch System子系统详解 • vSwitch System子系统详细构成 • vSwitch System子系统主要业务特性 • vSwitch System子系统关键流程介绍

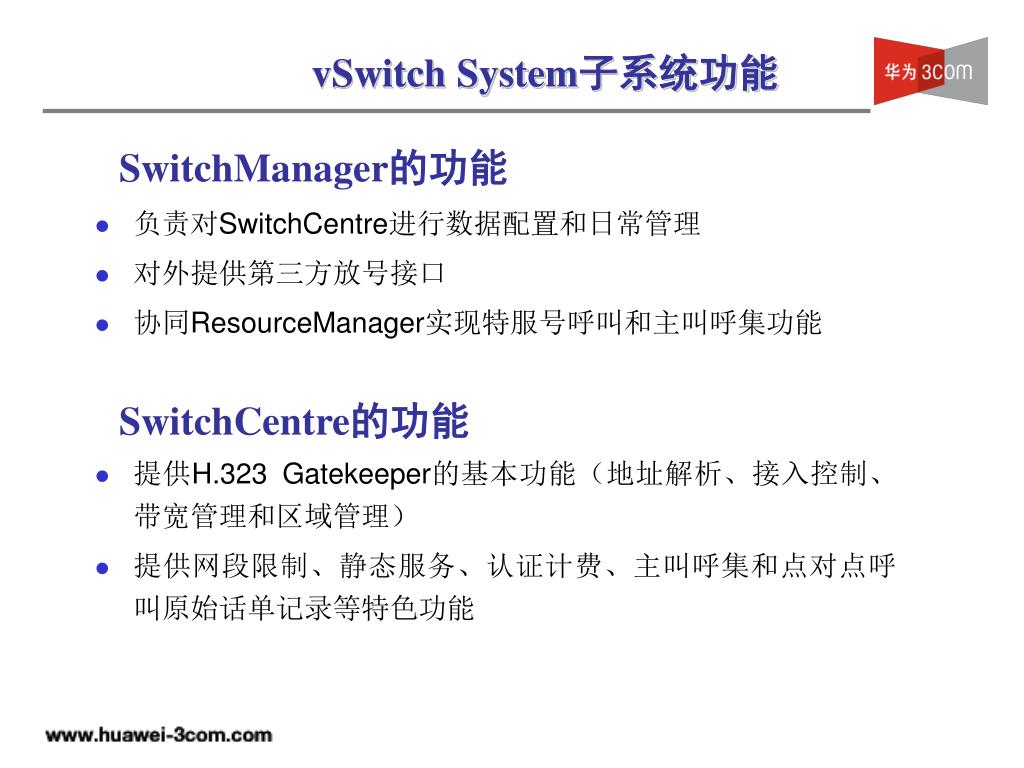

  9. vSwitch System子系统功能 SwitchManager的功能 • 负责对SwitchCentre进行数据配置和日常管理 • 对外提供第三方放号接口 • 协同ResourceManager实现特服号呼叫和主叫呼集功能 SwitchCentre的功能 • 提供H.323 Gatekeeper的基本功能（地址解析、接入控制、带宽管理和区域管理） • 提供网段限制、静态服务、认证计费、主叫呼集和点对点呼叫原始话单记录等特色功能

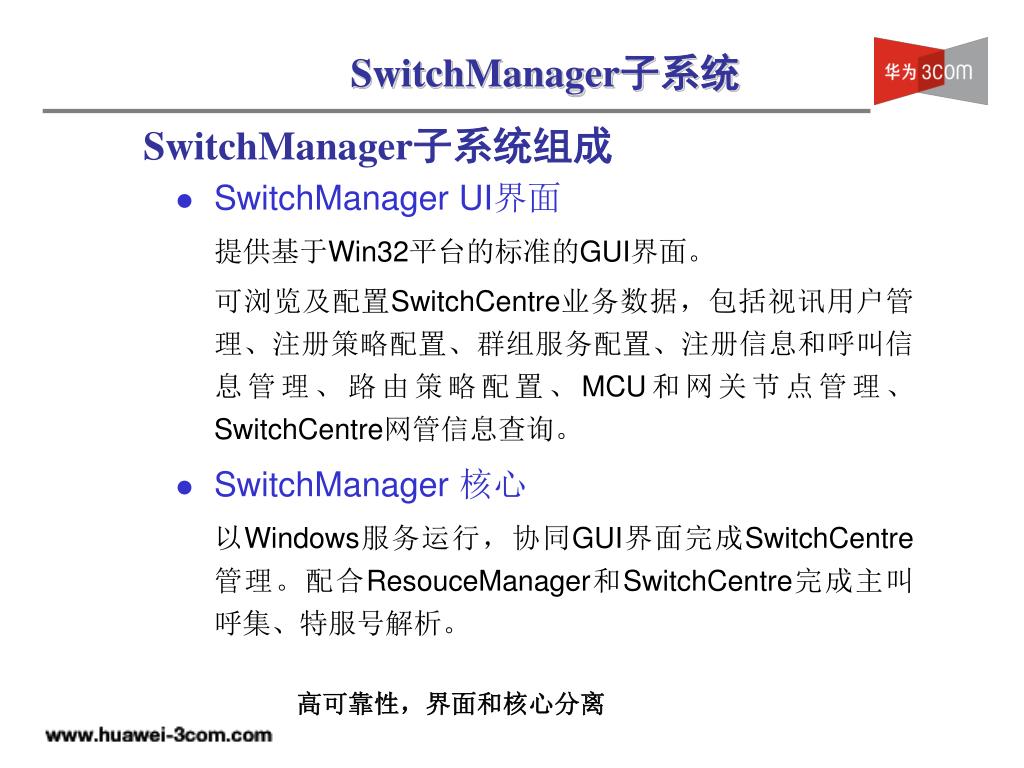

  10. SwitchManager子系统 SwitchManager子系统组成 • SwitchManager UI界面 提供基于Win32平台的标准的GUI界面。 可浏览及配置SwitchCentre业务数据，包括视讯用户管理、注册策略配置、群组服务配置、注册信息和呼叫信息管理、路由策略配置、MCU和网关节点管理、SwitchCentre网管信息查询。 • SwitchManager 核心 以Windows服务运行，协同GUI界面完成SwitchCentre管理。配合ResouceManager和SwitchCentre完成主叫呼集、特服号解析。 高可靠性，界面和核心分离

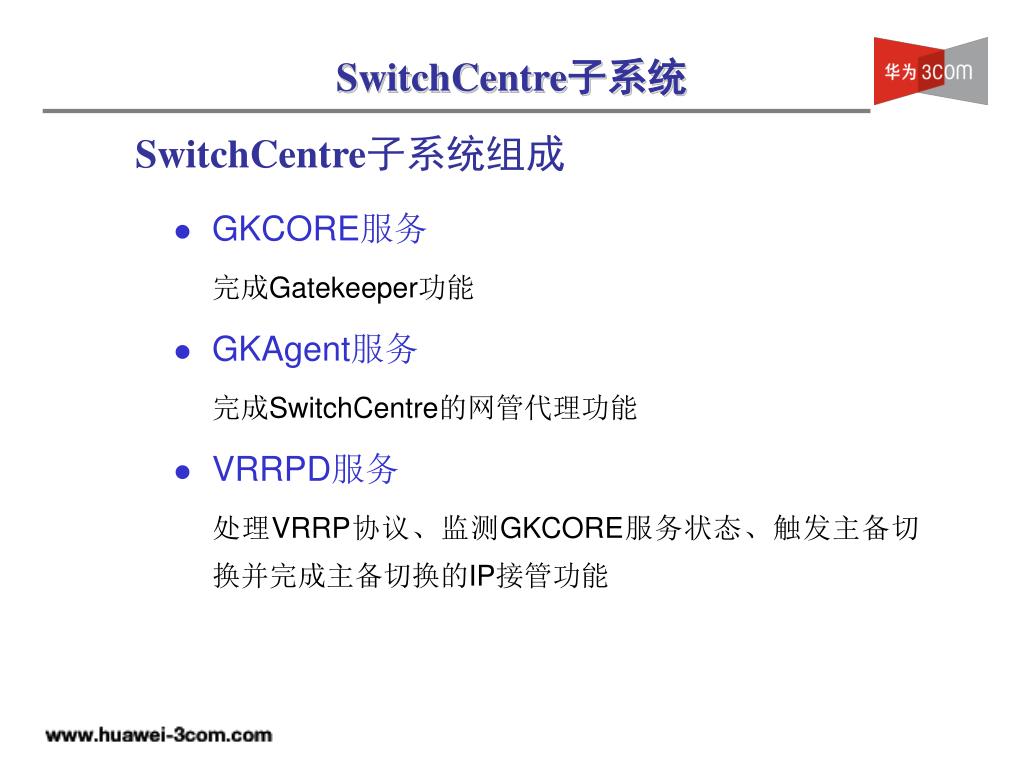

  11. SwitchCentre子系统 SwitchCentre子系统组成 • GKCORE服务 完成Gatekeeper功能 • GKAgent服务 　 完成SwitchCentre的网管代理功能 • VRRPD服务 处理VRRP协议、监测GKCORE服务状态、触发主备切换并完成主备切换的IP接管功能

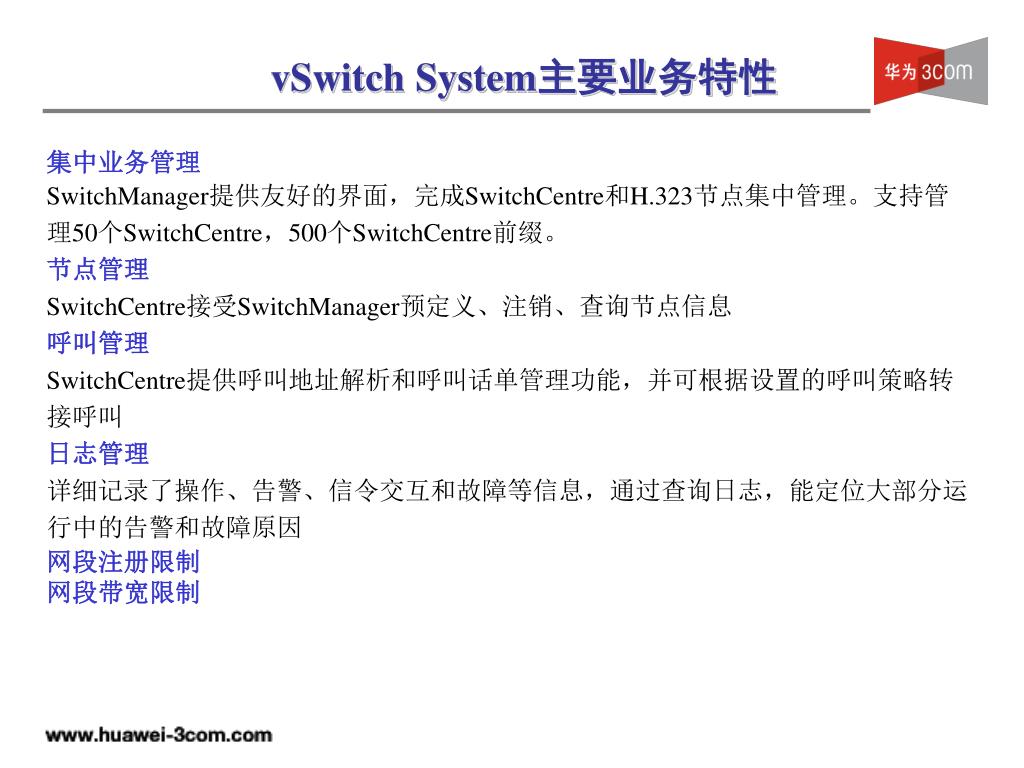

  12. vSwitch System主要业务特性 集中业务管理 SwitchManager提供友好的界面，完成SwitchCentre和H.323节点集中管理。支持管理50个SwitchCentre，500个SwitchCentre前缀。 节点管理 SwitchCentre接受SwitchManager预定义、注销、查询节点信息 呼叫管理 SwitchCentre提供呼叫地址解析和呼叫话单管理功能，并可根据设置的呼叫策略转接呼叫 日志管理 详细记录了操作、告警、信令交互和故障等信息，通过查询日志，能定位大部分运行中的告警和故障原因 网段注册限制 网段带宽限制

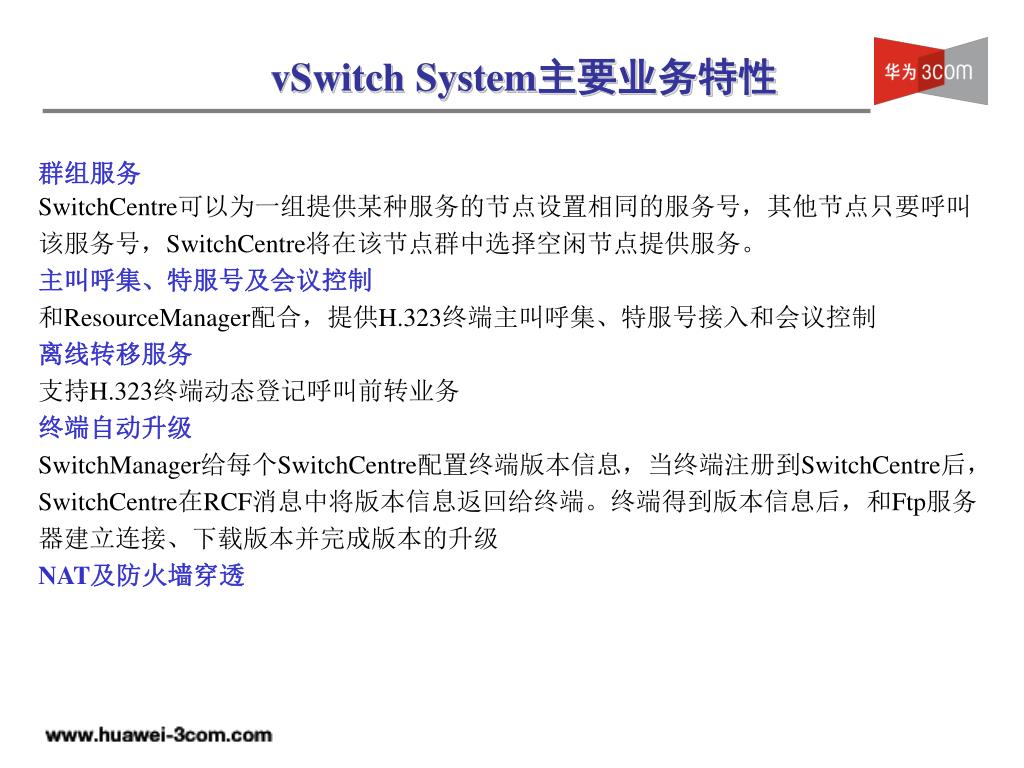

  13. vSwitch System主要业务特性 群组服务 SwitchCentre可以为一组提供某种服务的节点设置相同的服务号，其他节点只要呼叫该服务号，SwitchCentre将在该节点群中选择空闲节点提供服务。 主叫呼集、特服号及会议控制 和ResourceManager配合，提供H.323终端主叫呼集、特服号接入和会议控制 离线转移服务 支持H.323终端动态登记呼叫前转业务 终端自动升级 SwitchManager给每个SwitchCentre配置终端版本信息，当终端注册到SwitchCentre后，SwitchCentre在RCF消息中将版本信息返回给终端。终端得到版本信息后，和Ftp服务器建立连接、下载版本并完成版本的升级 NAT及防火墙穿透

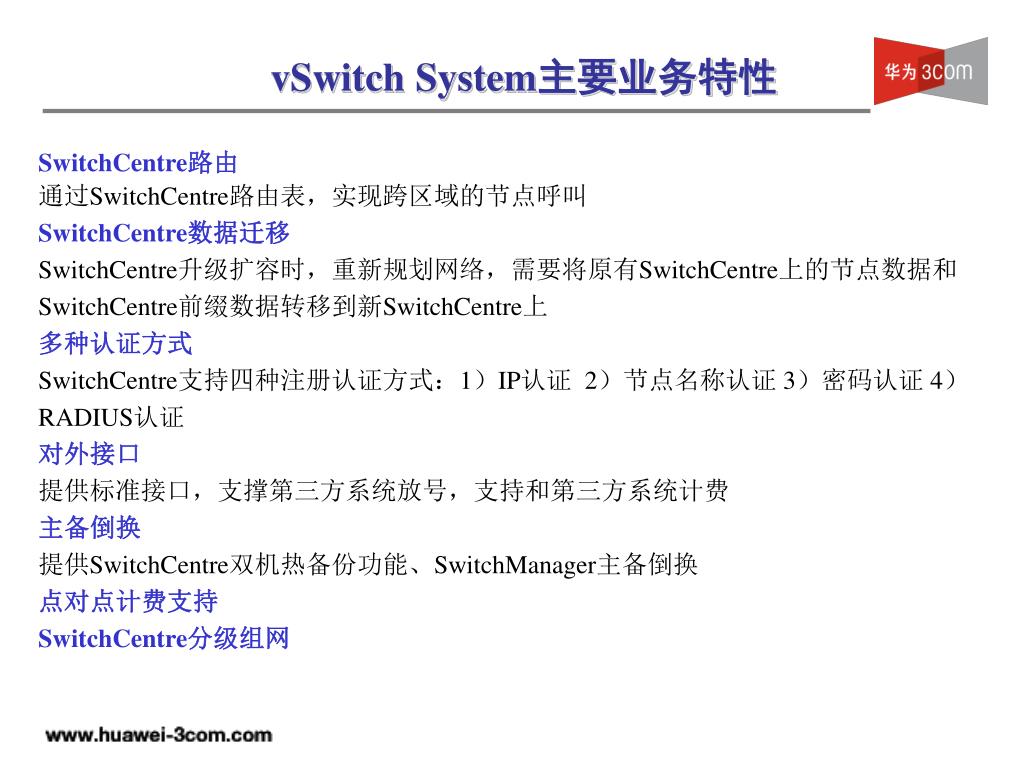

  14. vSwitch System主要业务特性 SwitchCentre路由 通过SwitchCentre路由表，实现跨区域的节点呼叫 SwitchCentre数据迁移 SwitchCentre升级扩容时，重新规划网络，需要将原有SwitchCentre上的节点数据和SwitchCentre前缀数据转移到新SwitchCentre上 多种认证方式 SwitchCentre支持四种注册认证方式：1）IP认证 2）节点名称认证 3）密码认证 4）RADIUS认证 对外接口 提供标准接口，支撑第三方系统放号，支持和第三方系统计费 主备倒换 提供SwitchCentre双机热备份功能、SwitchManager主备倒换 点对点计费支持 SwitchCentre分级组网

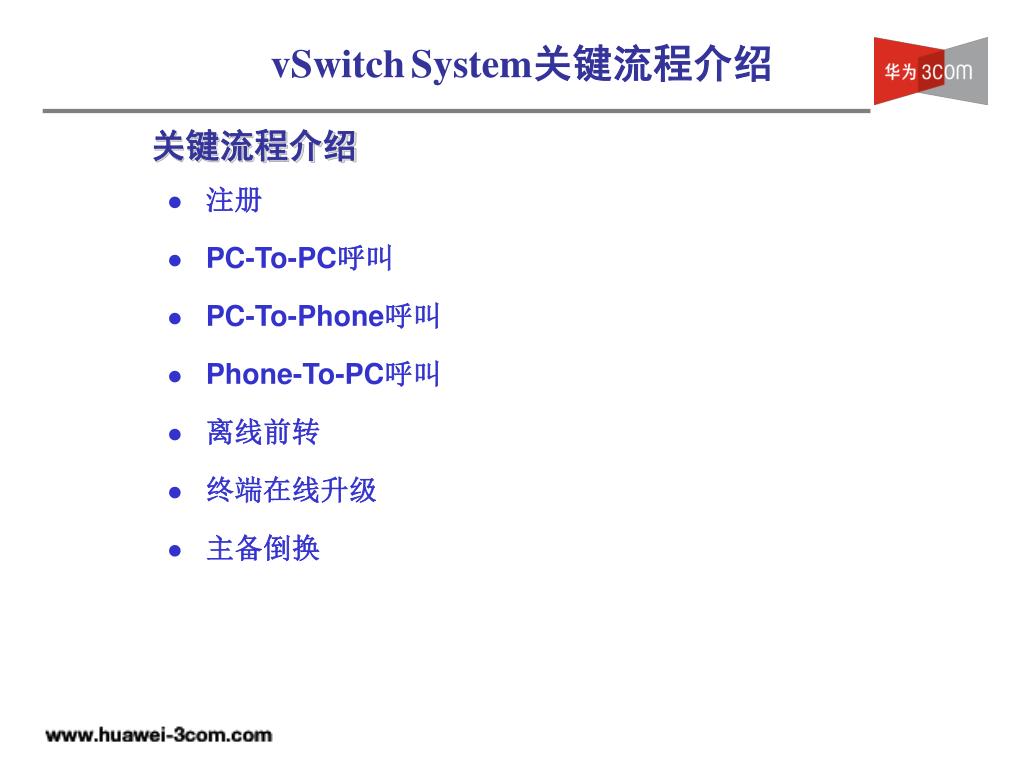

  15. 关键流程介绍 vSwitchSystem关键流程介绍 • 注册 • PC-To-PC呼叫 • PC-To-Phone呼叫 • Phone-To-PC呼叫 • 离线前转 • 终端在线升级 • 主备倒换

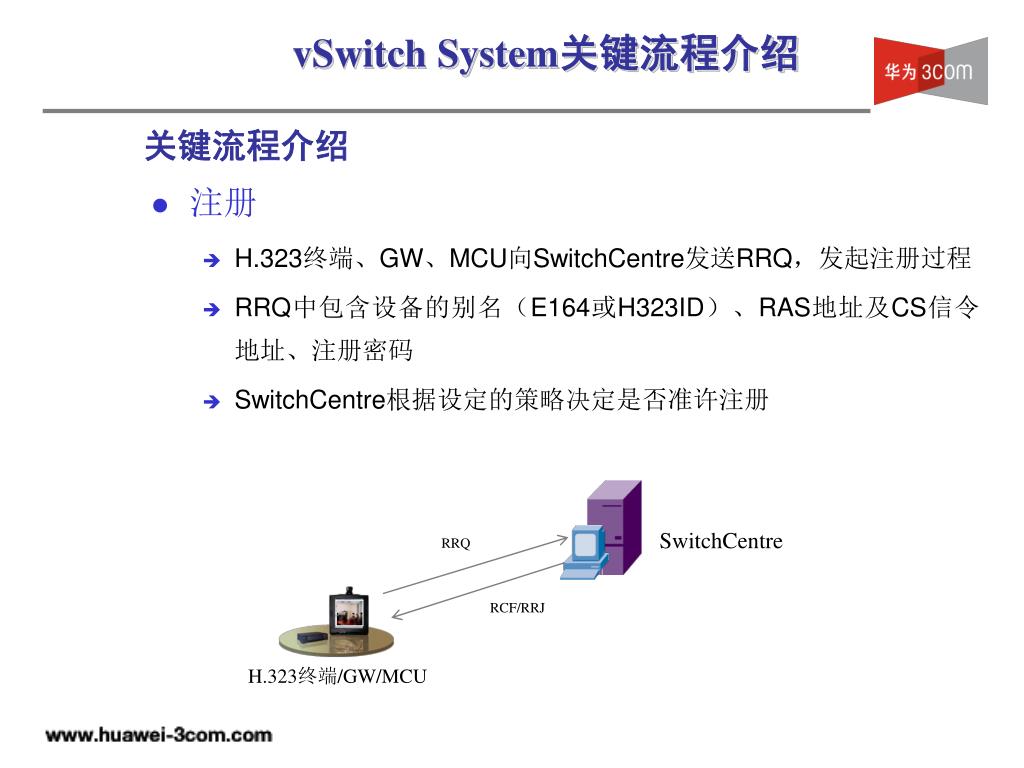

  16. vSwitch System关键流程介绍 关键流程介绍 • 注册 • H.323终端、GW、MCU向SwitchCentre发送RRQ，发起注册过程 • RRQ中包含设备的别名（E164或H323ID）、RAS地址及CS信令地址、注册密码 • SwitchCentre根据设定的策略决定是否准许注册 SwitchCentre RRQ RCF/RRJ H.323终端/GW/MCU

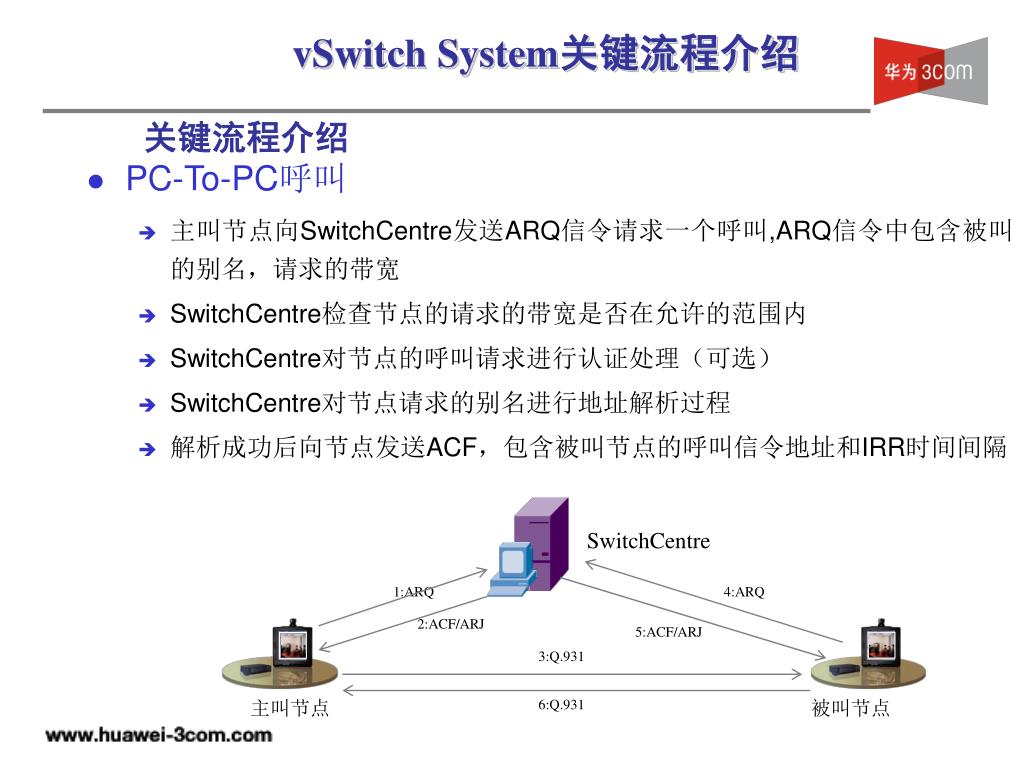

  17. vSwitch System关键流程介绍 关键流程介绍 • PC-To-PC呼叫 • 主叫节点向SwitchCentre发送ARQ信令请求一个呼叫,ARQ信令中包含被叫的别名，请求的带宽 • SwitchCentre检查节点的请求的带宽是否在允许的范围内 • SwitchCentre对节点的呼叫请求进行认证处理（可选） • SwitchCentre对节点请求的别名进行地址解析过程 • 解析成功后向节点发送ACF，包含被叫节点的呼叫信令地址和IRR时间间隔 SwitchCentre 1:ARQ 4:ARQ 2:ACF/ARJ 5:ACF/ARJ 3:Q.931 主叫节点 6:Q.931 被叫节点

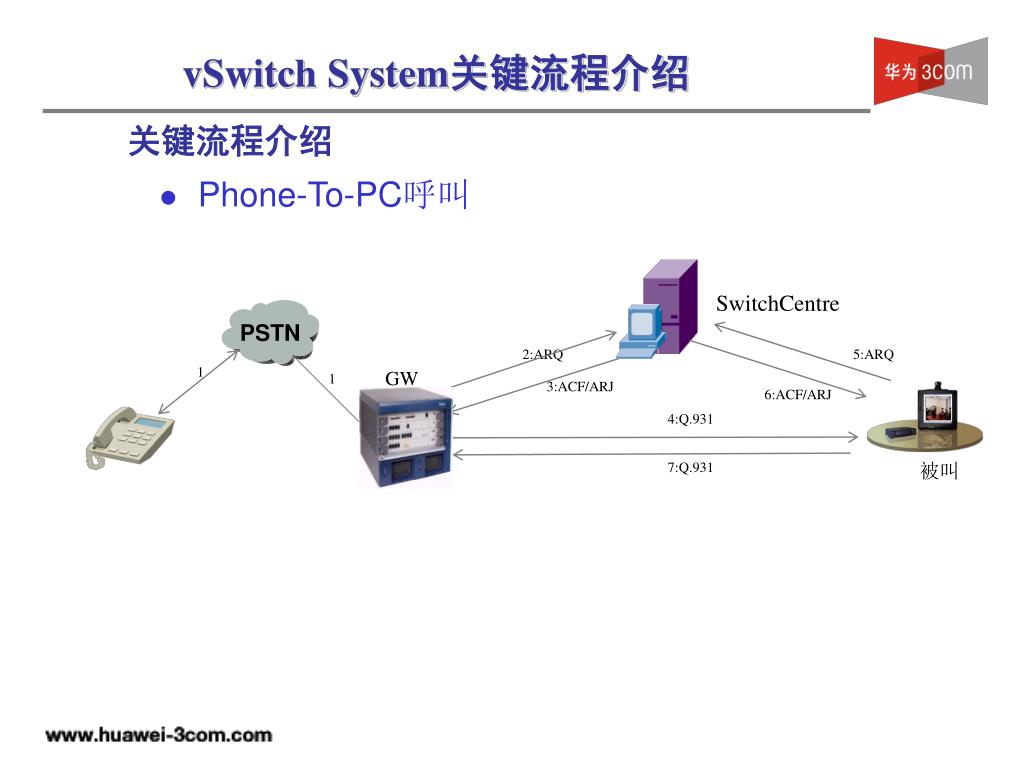

  18. PSTN vSwitch System关键流程介绍 关键流程介绍 • Phone-To-PC呼叫 SwitchCentre 2:ARQ 5:ARQ 1 GW 1 3:ACF/ARJ 6:ACF/ARJ 4:Q.931 7:Q.931 被叫

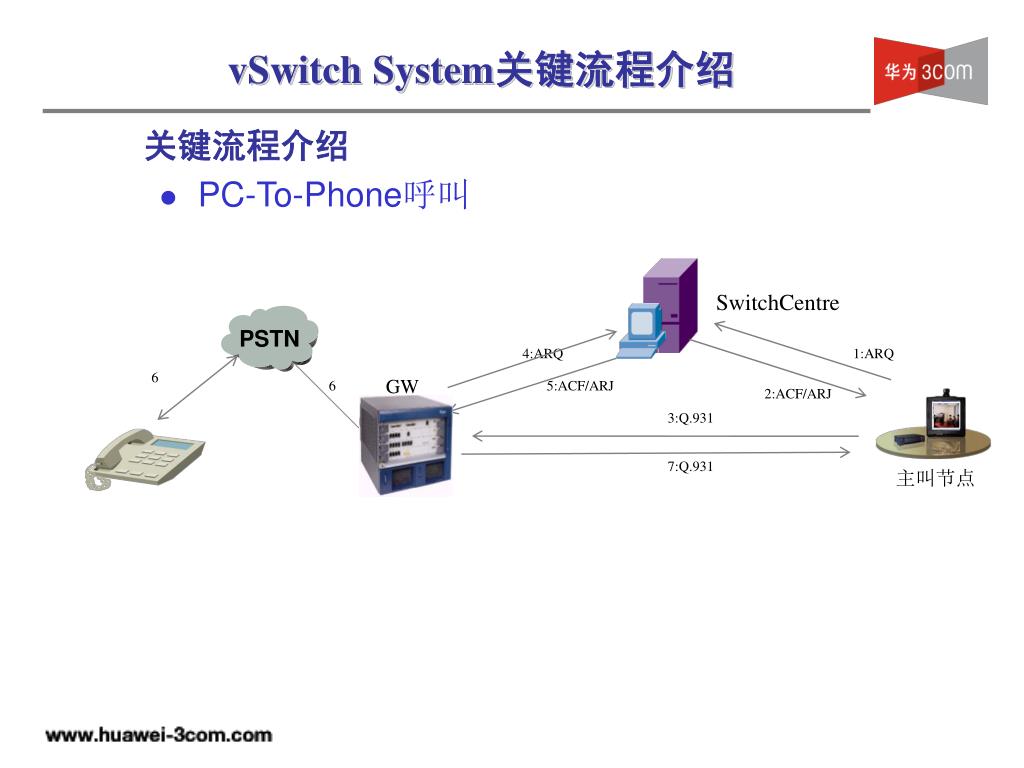

  19. PSTN vSwitch System关键流程介绍 关键流程介绍 • PC-To-Phone呼叫 SwitchCentre 4:ARQ 1:ARQ 6 GW 5:ACF/ARJ 6 2:ACF/ARJ 3:Q.931 7:Q.931 主叫节点

  20. vSwitch System关键流程介绍 关键流程介绍 • 离线转移 SwitchCentre 1:ARQ(*55*B#) 2:ACF 节点-C 3:ARQ(C) 6:ARQ 7:ACF/ARJ 4:ACF(B) 5:Q.931 8:Q.931 节点-A 节点-B 1、C节点登记离线前转到B 2、SwitchCentre准许登记 3、A节点呼叫C 4、SwitchCentre发现C离线，通知A呼叫B 5、A呼叫B 6、B请求接收呼叫 7、SwitchCentre准许B接收呼叫 8、A到B的呼叫建立

  21. vSwitch System关键流程介绍 关键流程介绍 • 终端在线升级 FTP Server SwitchCentre 3:FTP Get 1:RRQ 2:RCF 4:新版本 OpenEye节点 1、节点注册 2、SwitchCentre返回版本信息 3、节点根据RCF返回监测到新版本，向FTP Server建立连接 4、节点取回新版本，升级完成

  22. 课程内容 第一章 vSwitch System概述 第二章 vSwitch System子系统详解 第三章 vSwitch System系统安装和配置 第四章vSwitch System系统常用操作介绍 第五章日常维护常识介绍 附录：多级vSwitch System

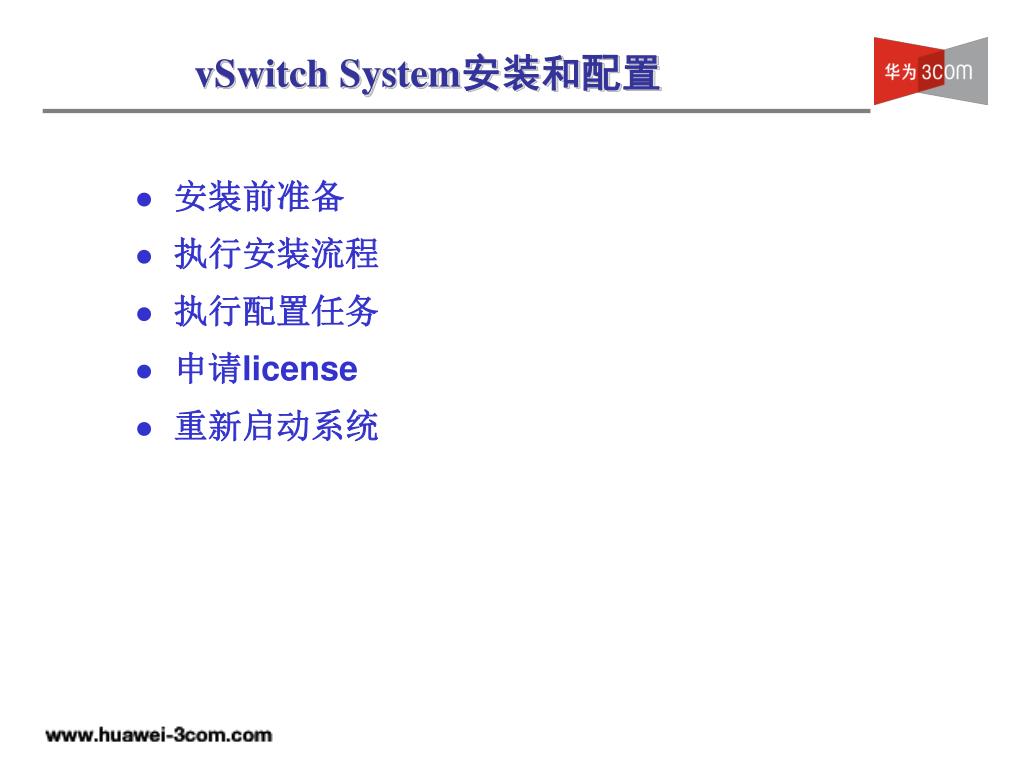

  23. vSwitch System安装和配置 • 安装前准备 • 执行安装流程 • 执行配置任务 • 申请license • 重新启动系统

  24. 安装前准备 vSwitchSystem安装和配置 • 数据库类型：Access、Oracle? • 网络和号码规划：IP地址分配、区域前缀、特殊前缀（离线前转登记/查询号码、网关前缀） • 收集相关部件信息（ResourceManager、MCU）

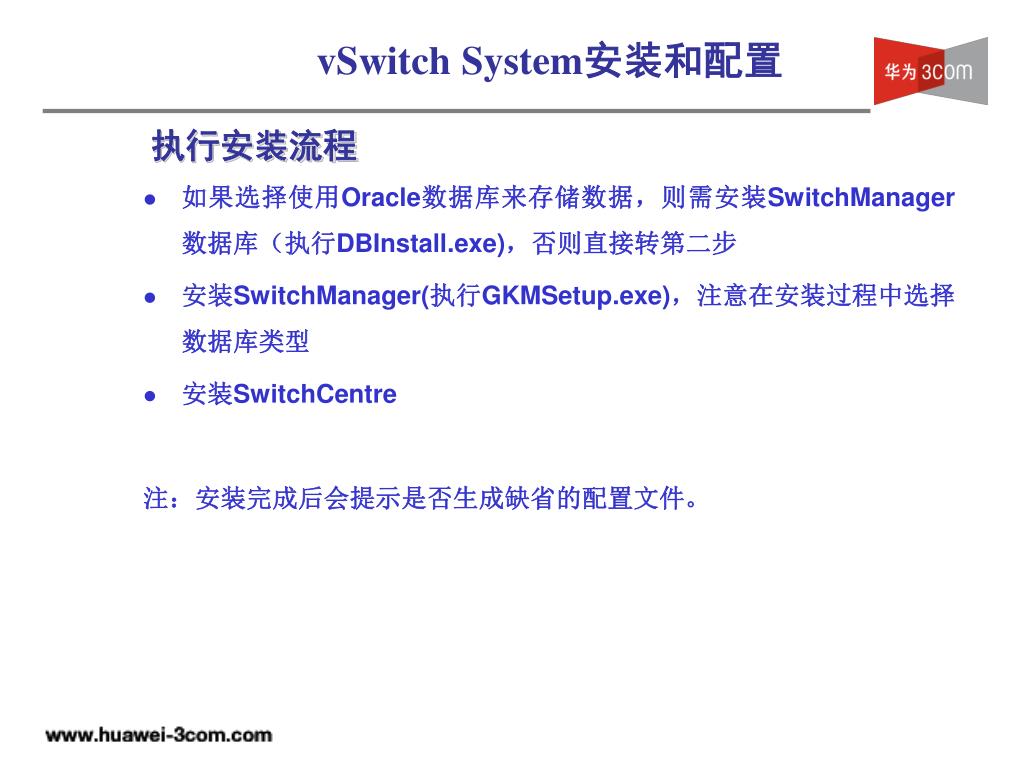

  25. vSwitch System安装和配置 执行安装流程 • 如果选择使用Oracle数据库来存储数据，则需安装SwitchManager数据库（执行DBInstall.exe)，否则直接转第二步 • 安装SwitchManager(执行GKMSetup.exe)，注意在安装过程中选择数据库类型 • 安装SwitchCentre 注：安装完成后会提示是否生成缺省的配置文件。

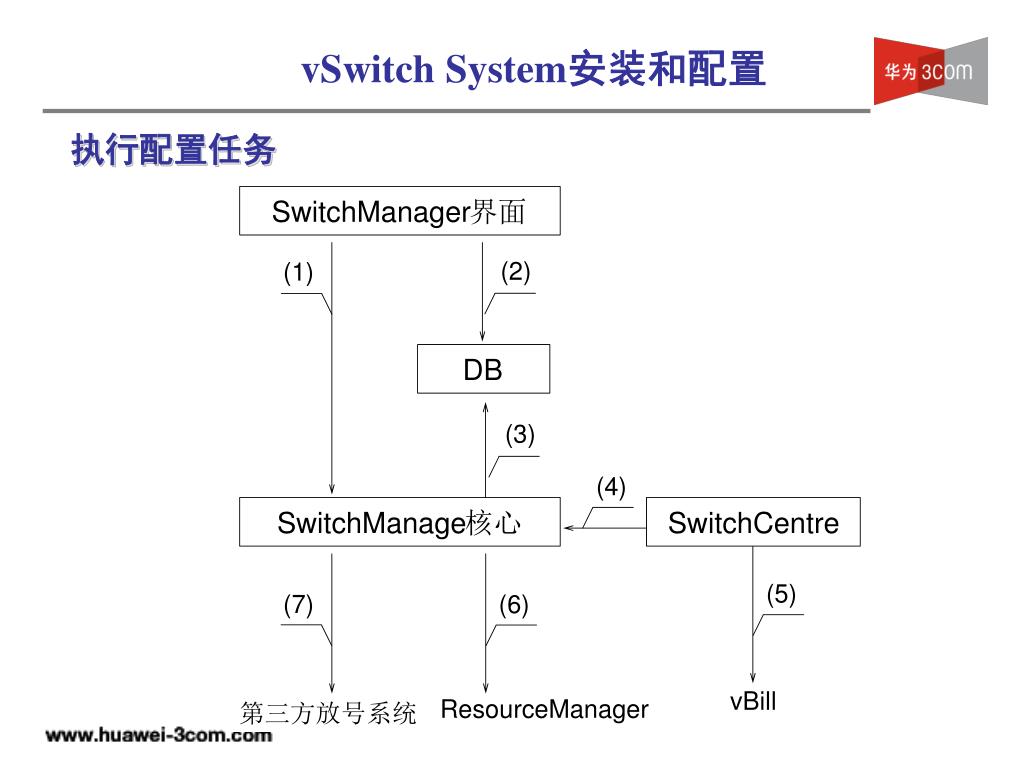

  26. 执行配置任务 vSwitch System安装和配置

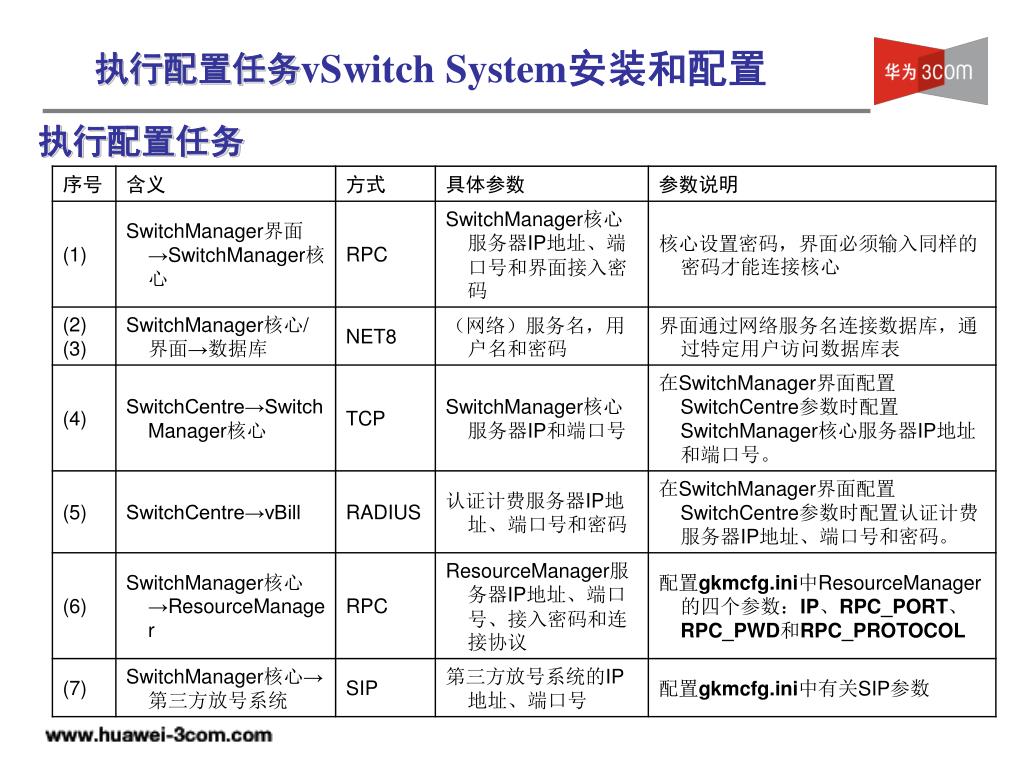

  27. 执行配置任务 vSwitch System安装和配置 执行配置任务

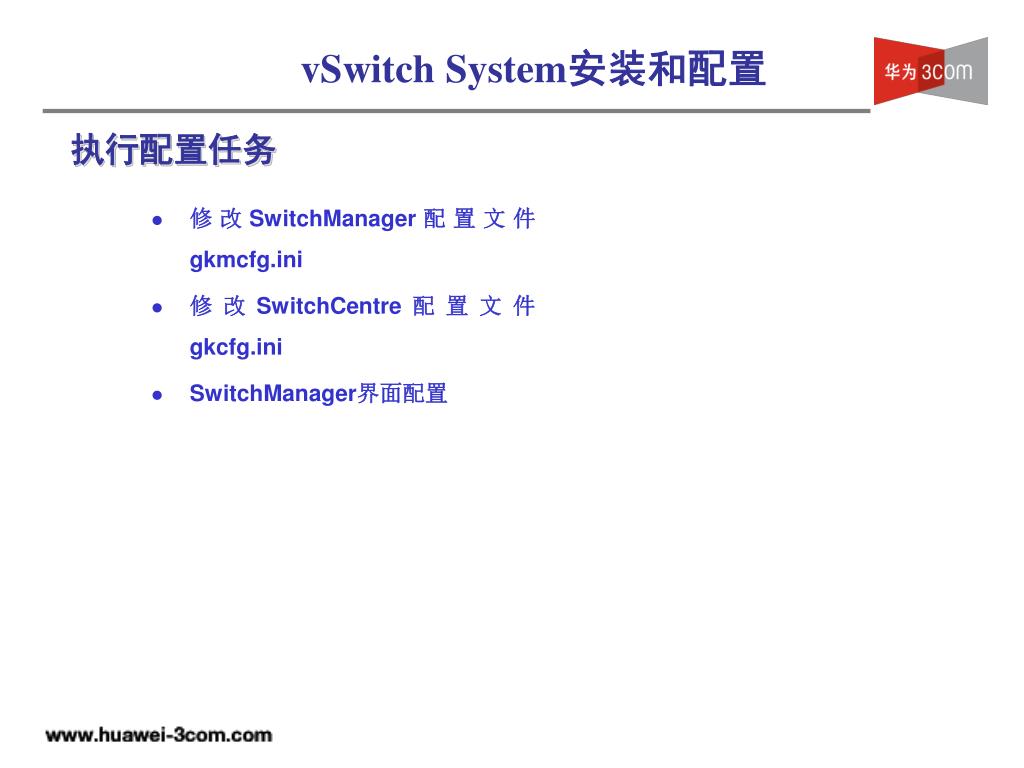

  28. 执行配置任务 vSwitch System安装和配置 • 修改SwitchManager配置文件gkmcfg.ini • 修改SwitchCentre配置文件gkcfg.ini • SwitchManager界面配置

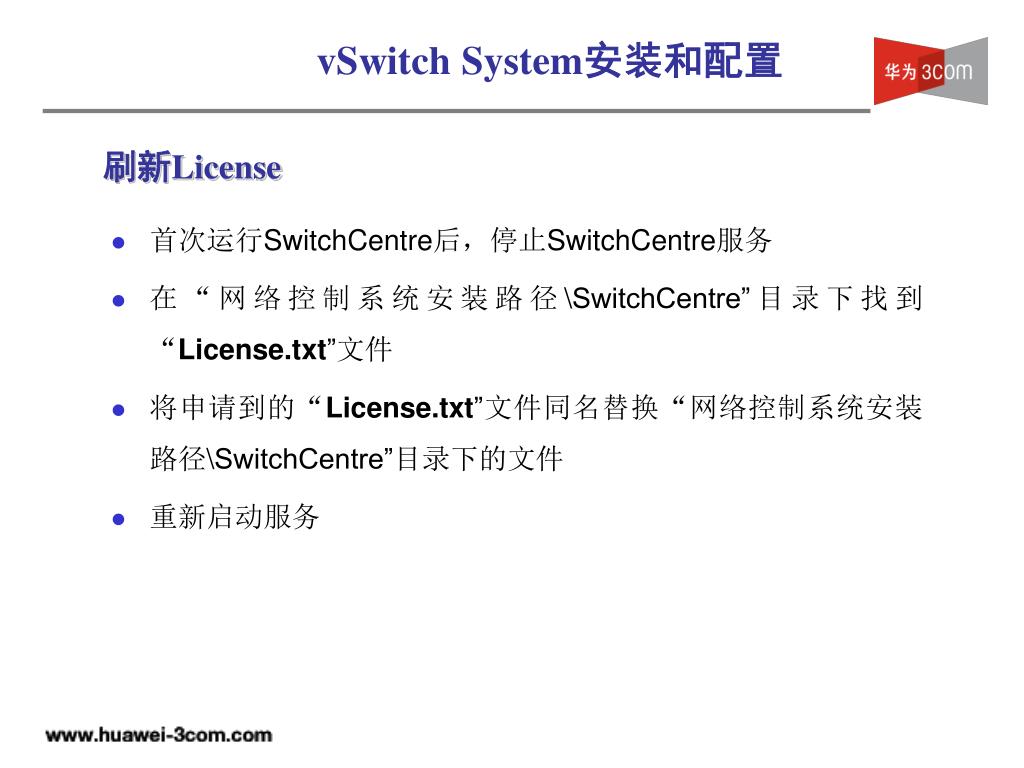

  29. vSwitch System安装和配置 刷新License • 首次运行SwitchCentre后，停止SwitchCentre服务 • 在“网络控制系统安装路径\SwitchCentre”目录下找到“License.txt”文件 • 将申请到的“License.txt”文件同名替换“网络控制系统安装路径\SwitchCentre”目录下的文件 • 重新启动服务

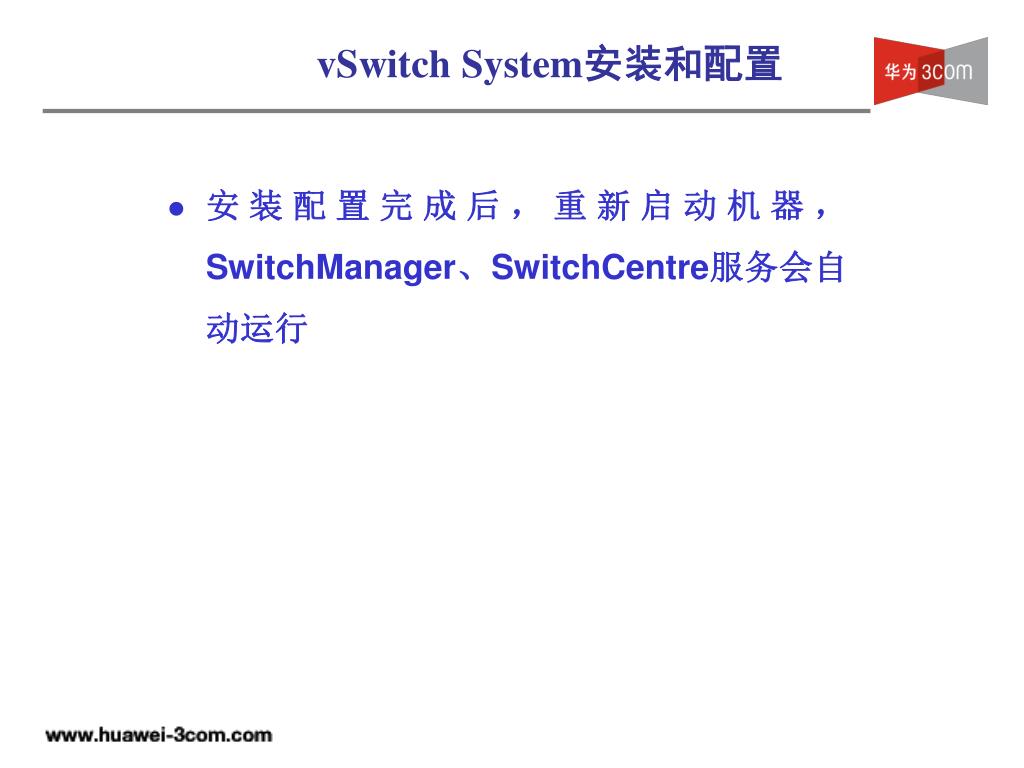

  30. vSwitch System安装和配置 • 安装配置完成后，重新启动机器，SwitchManager、SwitchCentre服务会自动运行

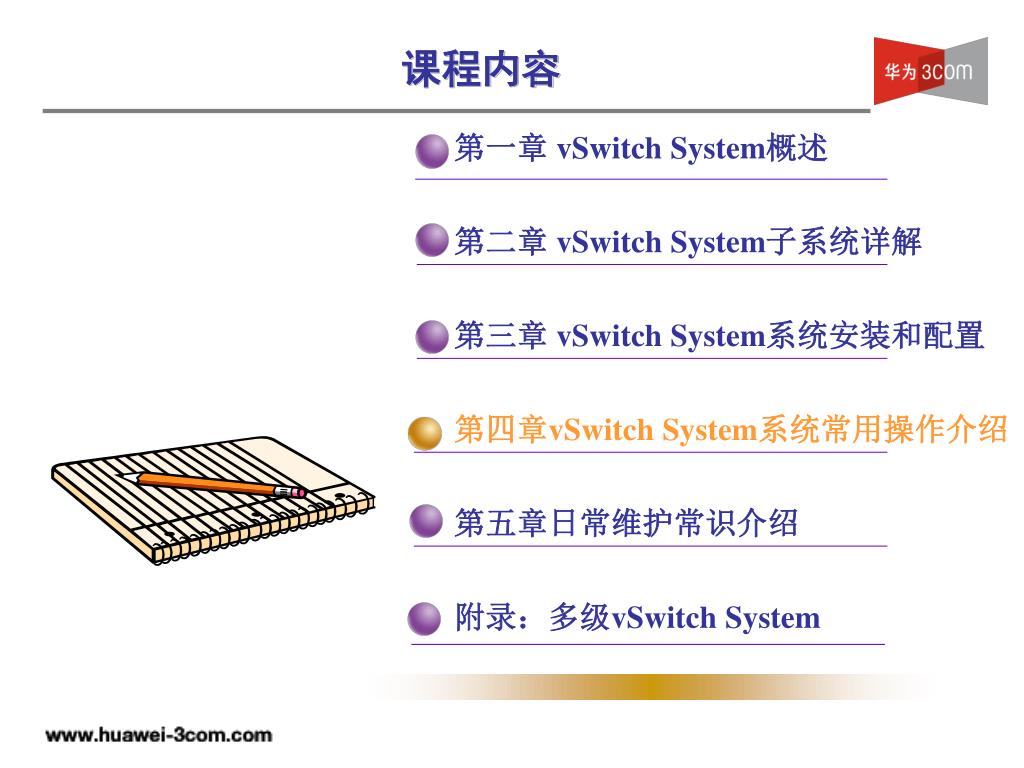

  31. 课程内容 第一章 vSwitch System概述 第二章 vSwitch System子系统详解 第三章 vSwitch System系统安装和配置 第四章vSwitch System系统常用操作介绍 第五章日常维护常识介绍 附录：多级vSwitch System

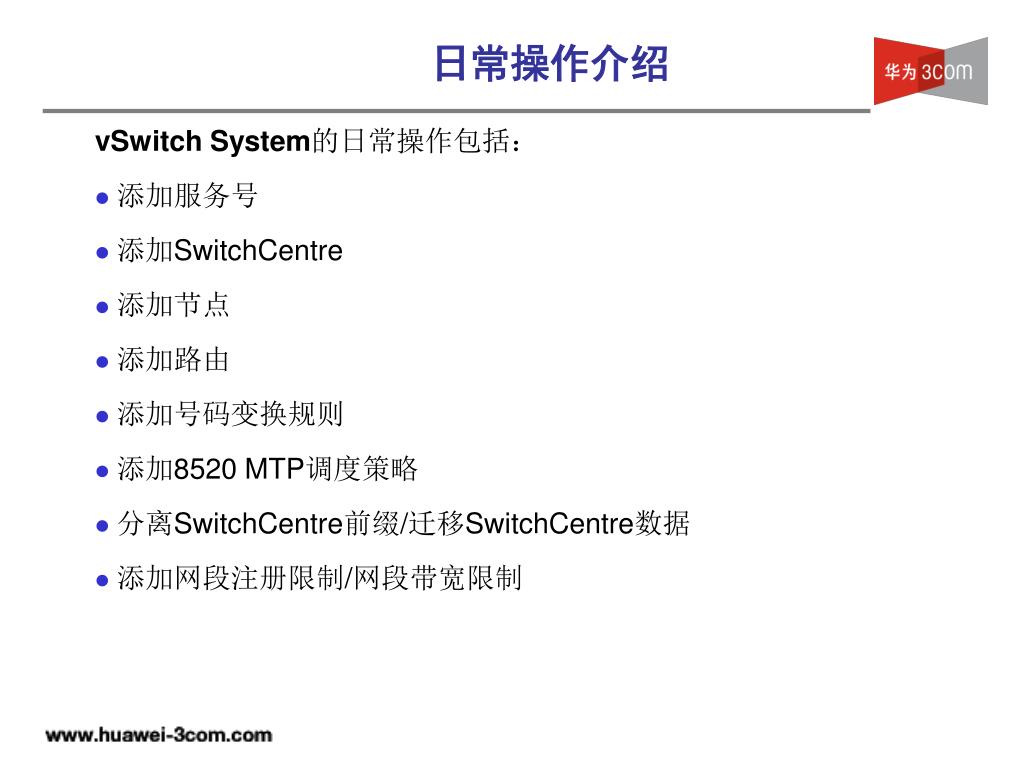

  32. 日常操作介绍 vSwitch System的日常操作包括： • 添加服务号 • 添加SwitchCentre • 添加节点 • 添加路由 • 添加号码变换规则 • 添加8520 MTP调度策略 • 分离SwitchCentre前缀/迁移SwitchCentre数据 • 添加网段注册限制/网段带宽限制

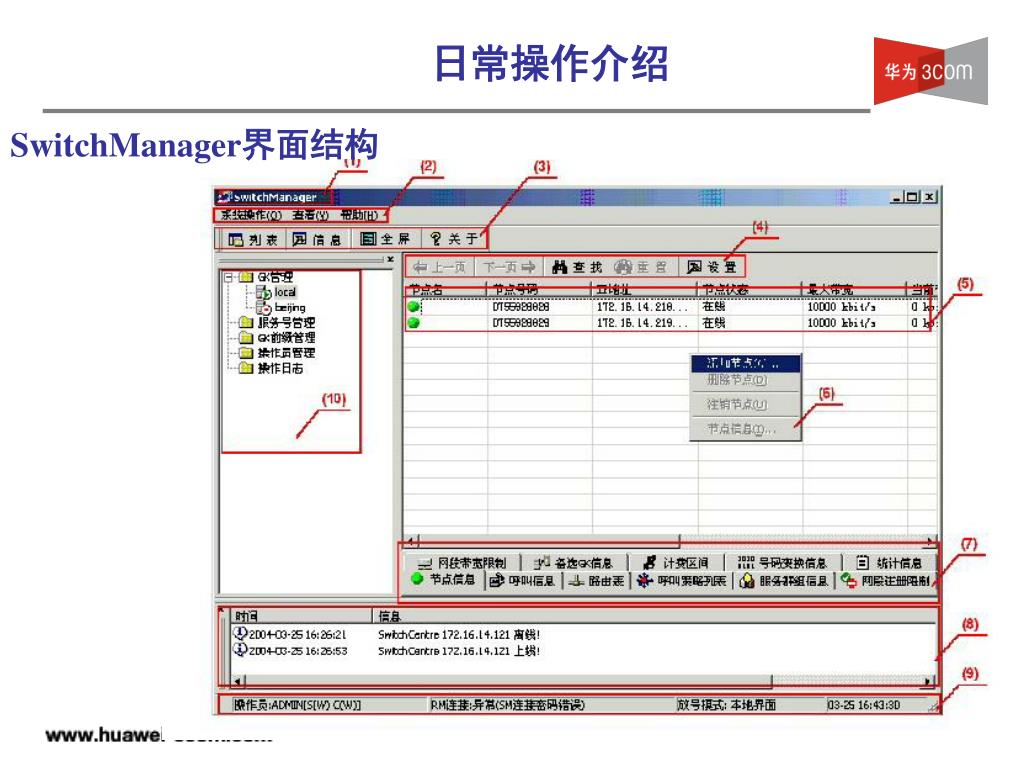

  33. 日常操作介绍 SwitchManager界面结构

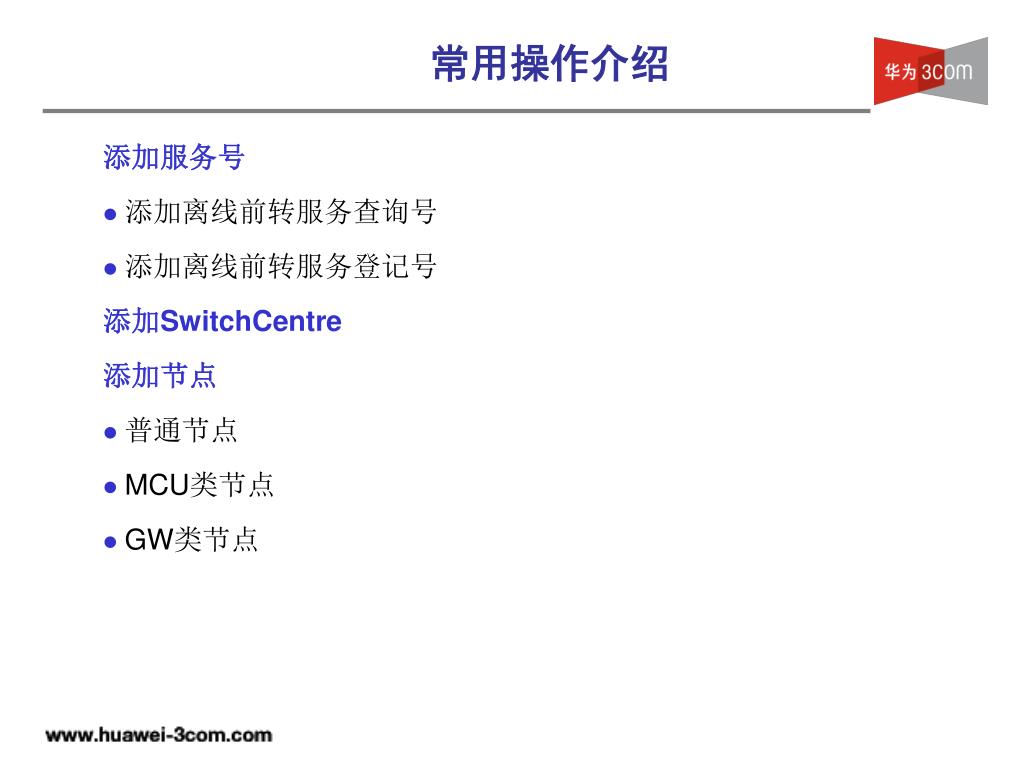

  34. 常用操作介绍 添加服务号 • 添加离线前转服务查询号 • 添加离线前转服务登记号 添加SwitchCentre 添加节点 • 普通节点 • MCU类节点 • GW类节点

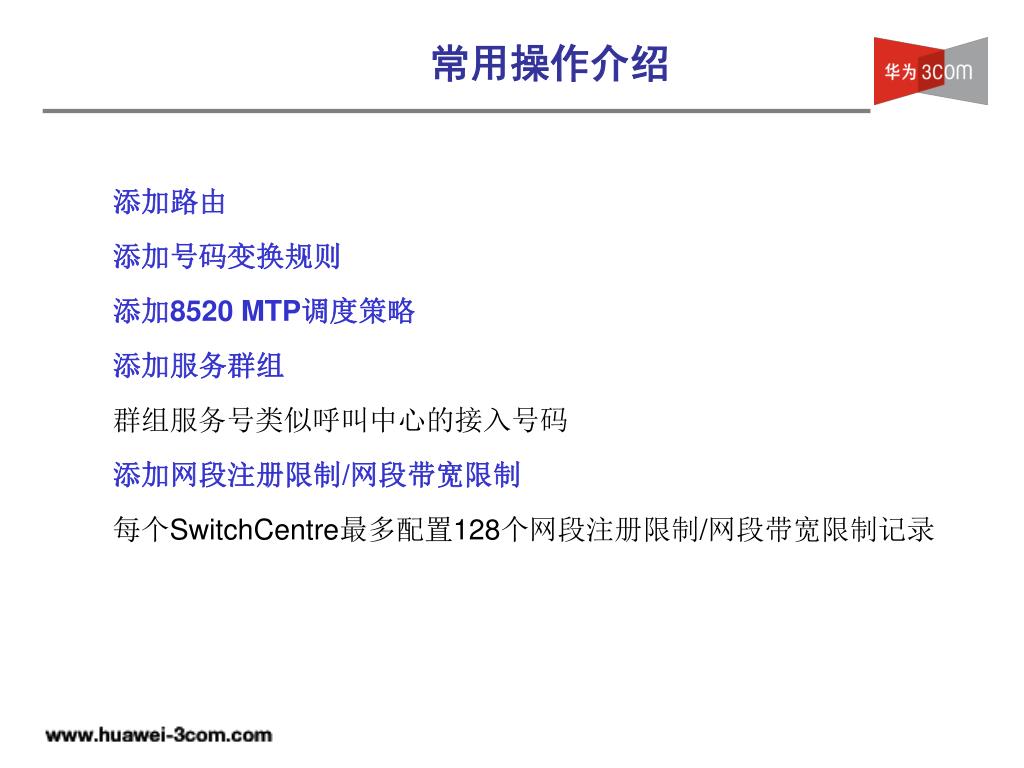

  35. 常用操作介绍 添加路由 添加号码变换规则 添加8520 MTP调度策略 添加服务群组 群组服务号类似呼叫中心的接入号码 添加网段注册限制/网段带宽限制 每个SwitchCentre最多配置128个网段注册限制/网段带宽限制记录

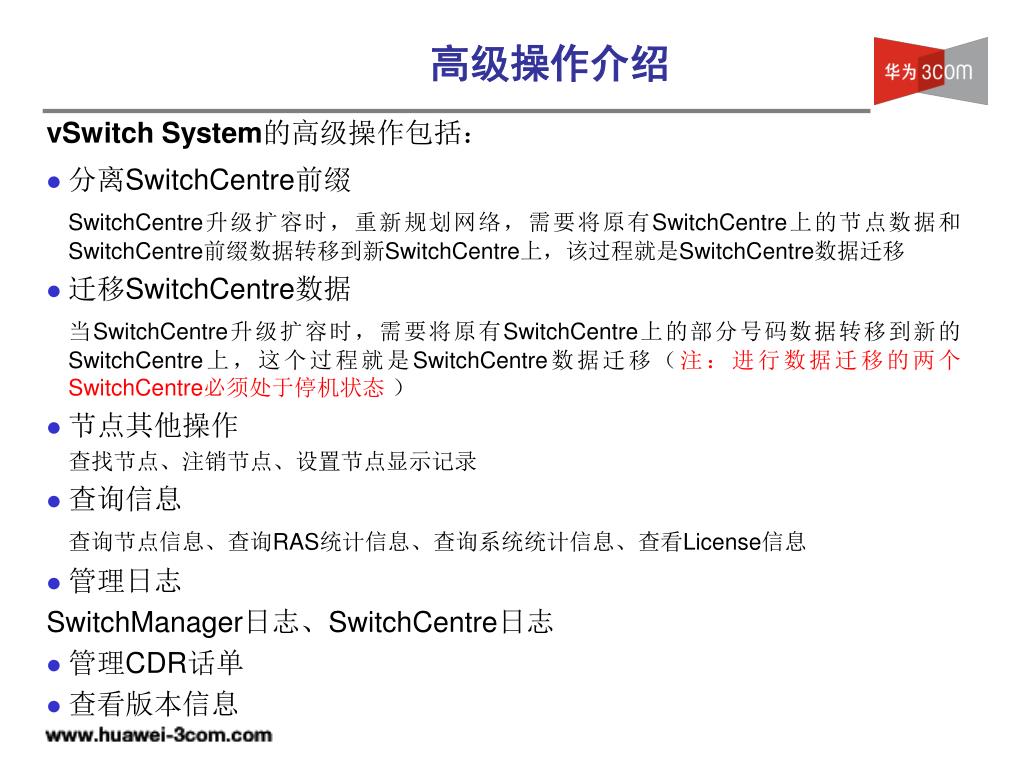

  36. 高级操作介绍 vSwitch System的高级操作包括： • 分离SwitchCentre前缀 SwitchCentre升级扩容时，重新规划网络，需要将原有SwitchCentre上的节点数据和SwitchCentre前缀数据转移到新SwitchCentre上，该过程就是SwitchCentre数据迁移 • 迁移SwitchCentre数据 当SwitchCentre升级扩容时，需要将原有SwitchCentre上的部分号码数据转移到新的SwitchCentre上，这个过程就是SwitchCentre数据迁移（注：进行数据迁移的两个SwitchCentre必须处于停机状态 ） • 节点其他操作 查找节点、注销节点、设置节点显示记录 • 查询信息 查询节点信息、查询RAS统计信息、查询系统统计信息、查看License信息 • 管理日志 SwitchManager日志、SwitchCentre日志 • 管理CDR话单 • 查看版本信息

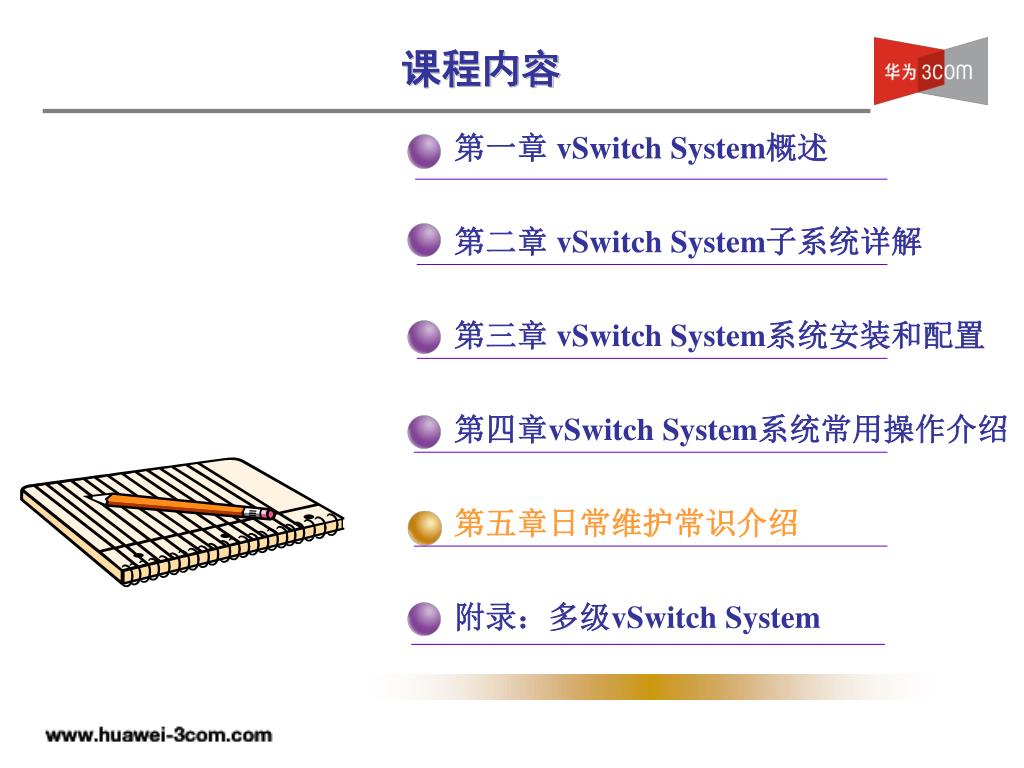

  37. 课程内容 第一章 vSwitch System概述 第二章 vSwitch System子系统详解 第三章 vSwitch System系统安装和配置 第四章vSwitch System系统常用操作介绍 第五章日常维护常识介绍 附录：多级vSwitch System

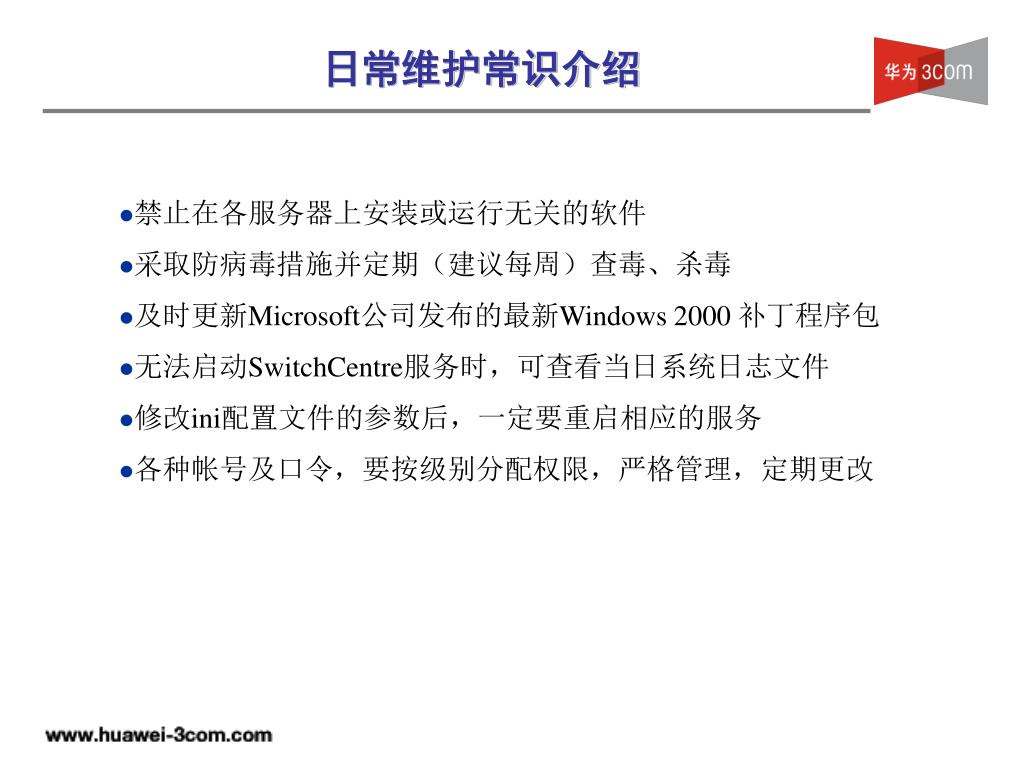

  38. 日常维护常识介绍 • 禁止在各服务器上安装或运行无关的软件 • 采取防病毒措施并定期（建议每周）查毒、杀毒 • 及时更新Microsoft公司发布的最新Windows 2000 补丁程序包 • 无法启动SwitchCentre服务时，可查看当日系统日志文件 • 修改ini配置文件的参数后，一定要重启相应的服务 • 各种帐号及口令，要按级别分配权限，严格管理，定期更改

  39. 日常维护常识介绍 • SwitchManager数据库备份 • 常见故障处理 • H.323注册问题（结合日志分析） • H.323呼叫问题（结合日志分析）

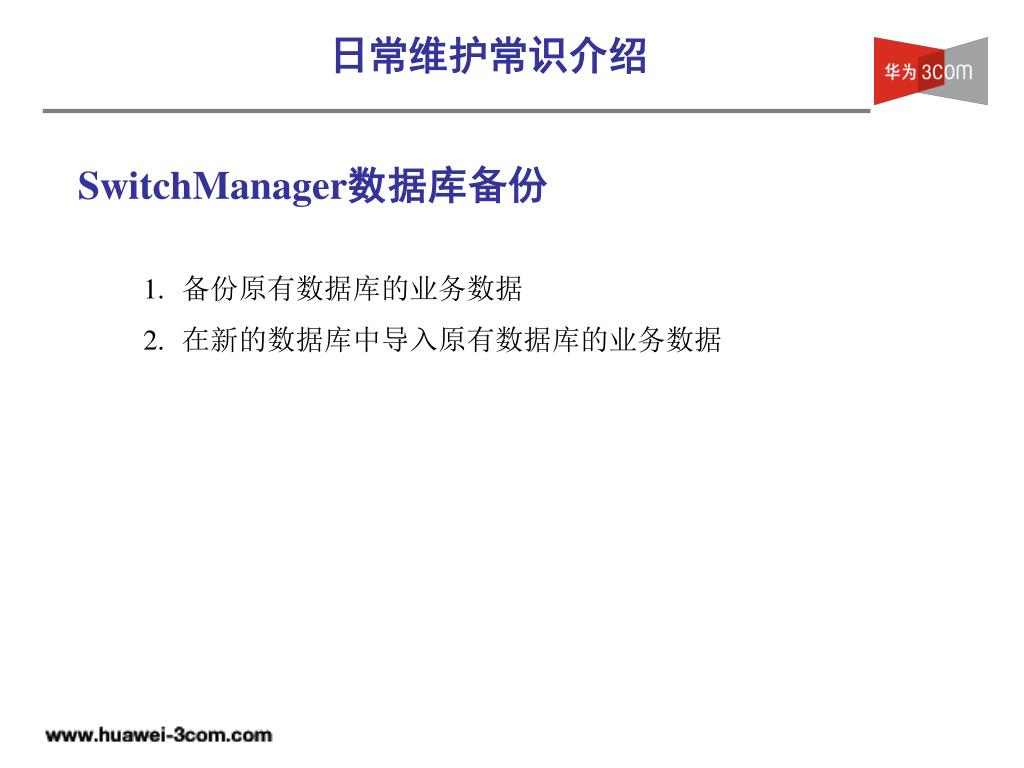

  40. 日常维护常识介绍 SwitchManager数据库备份 • 备份原有数据库的业务数据 • 在新的数据库中导入原有数据库的业务数据

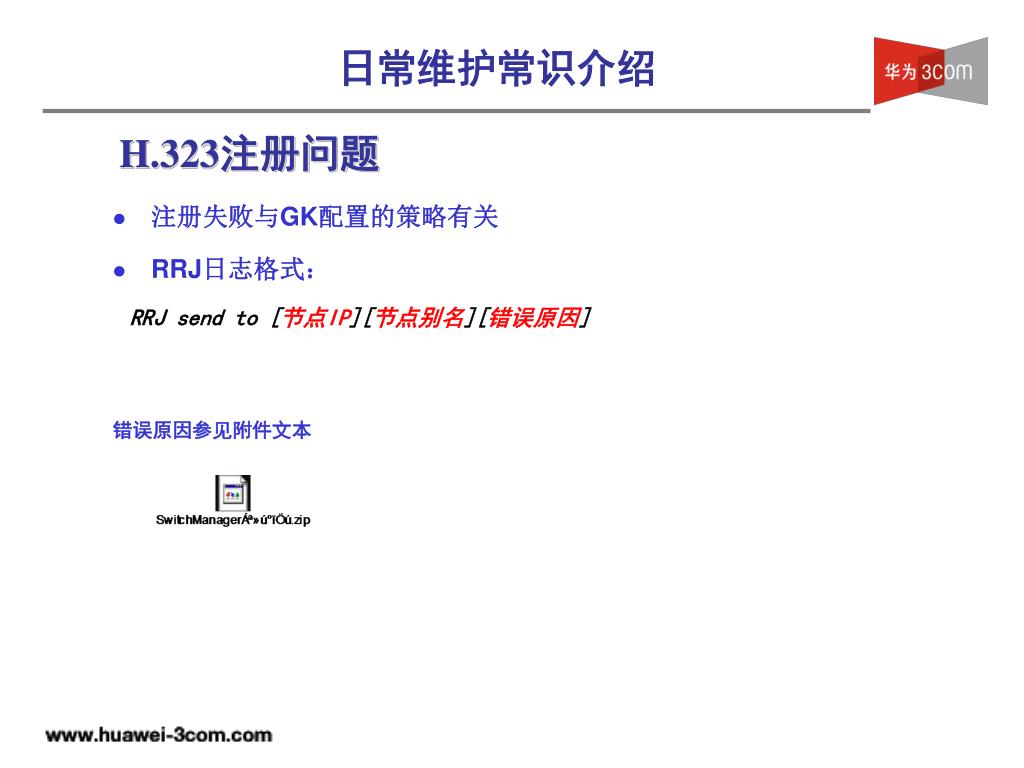

  41. H.323注册问题 日常维护常识介绍 • 注册失败与GK配置的策略有关 • RRJ日志格式： RRJ send to [节点IP][节点别名][错误原因] 错误原因参见附件文本

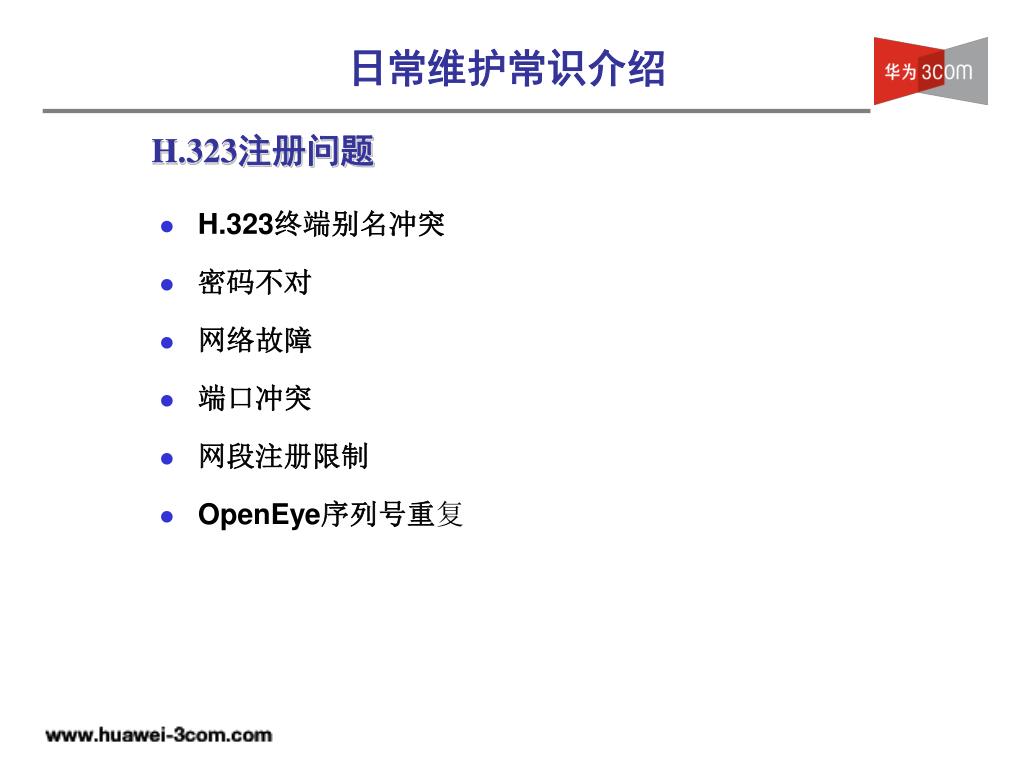

  42. H.323注册问题 日常维护常识介绍 • H.323终端别名冲突 • 密码不对 • 网络故障 • 端口冲突 • 网段注册限制 • OpenEye序列号重复

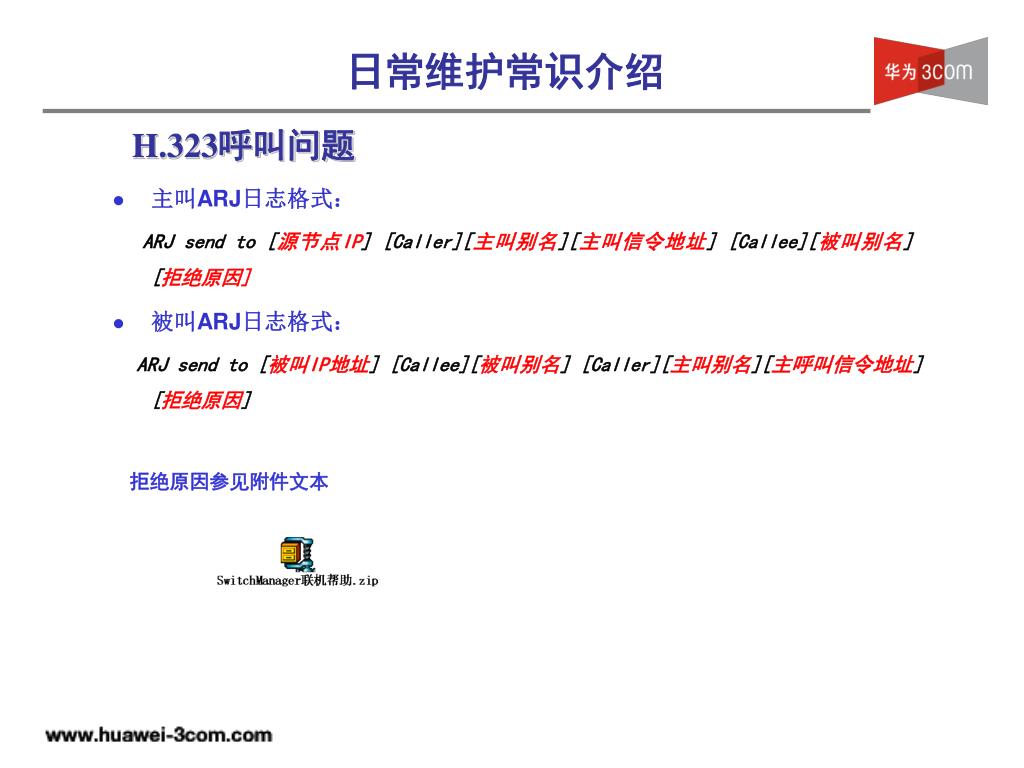

  43. H.323呼叫问题 日常维护常识介绍 • 主叫ARJ日志格式： ARJ send to [源节点IP] [Caller][主叫别名][主叫信令地址] [Callee][被叫别名] [拒绝原因] • 被叫ARJ日志格式： ARJ send to [被叫IP地址] [Callee][被叫别名] [Caller][主叫别名][主呼叫信令地址] [拒绝原因] 拒绝原因参见附件文本

  44. H.323呼叫问题 日常维护常识介绍 • 终端主动挂断 • GK强制挂断（IRR超时，界面操作）

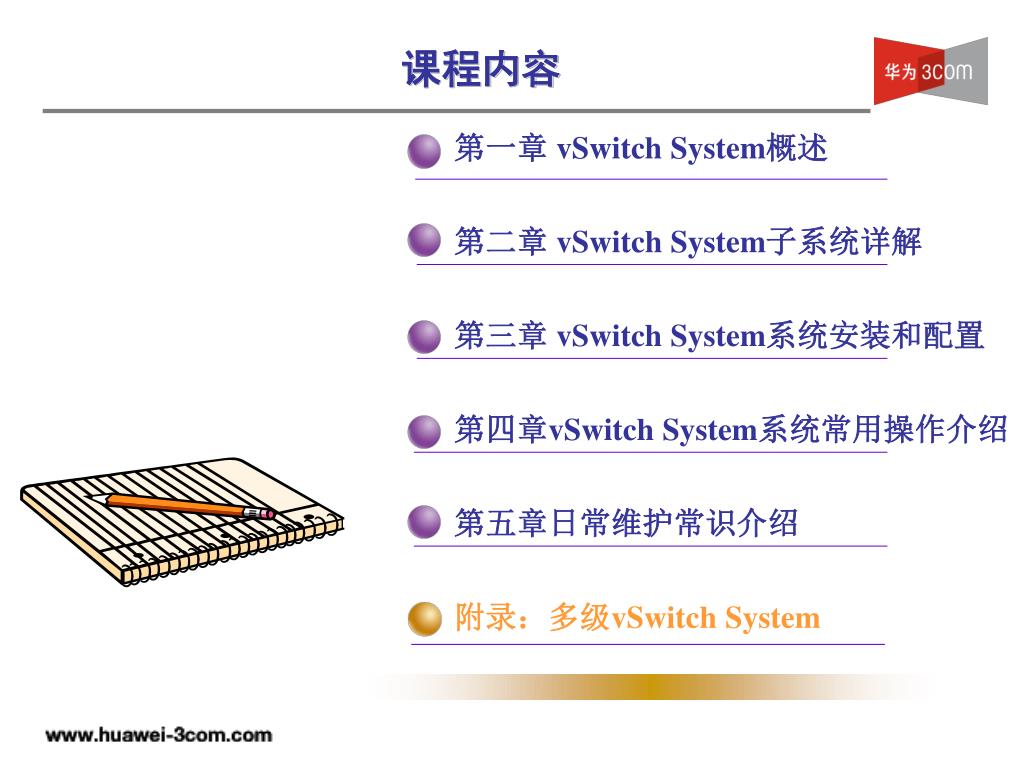

  45. 课程内容 第一章 vSwitch System概述 第二章 vSwitch System子系统详解 第三章 vSwitch System系统安装和配置 第四章vSwitch System系统常用操作介绍 第五章日常维护常识介绍 附录：多级vSwitch System

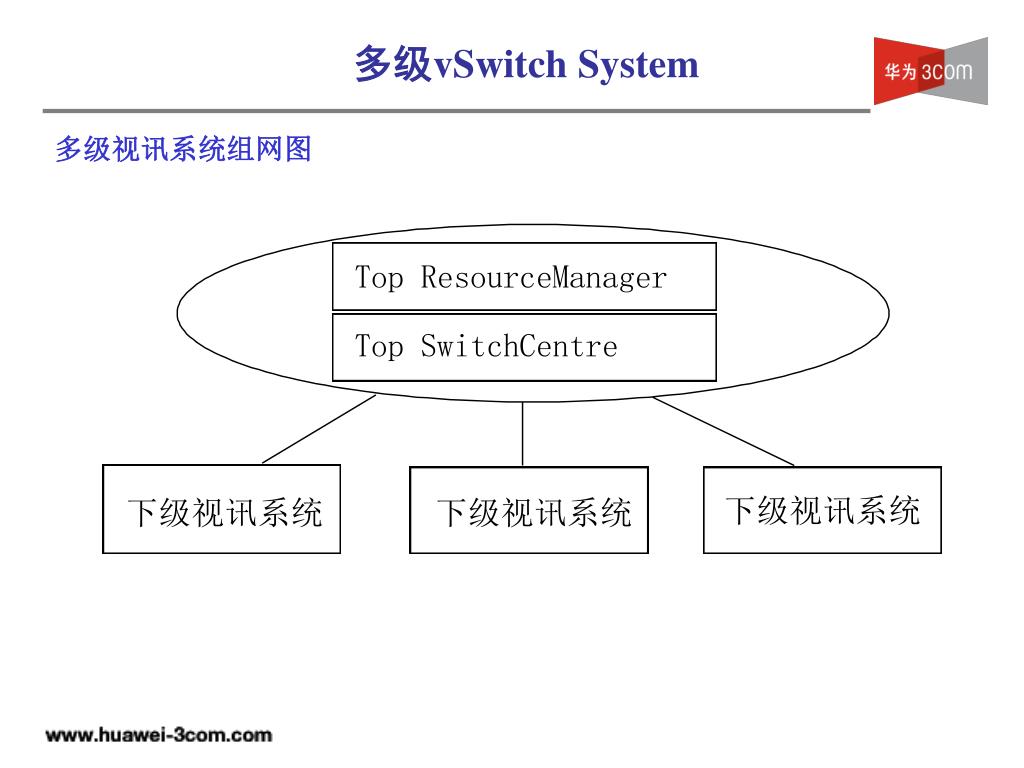

  46. 多级vSwitch System 多级视讯系统组网图

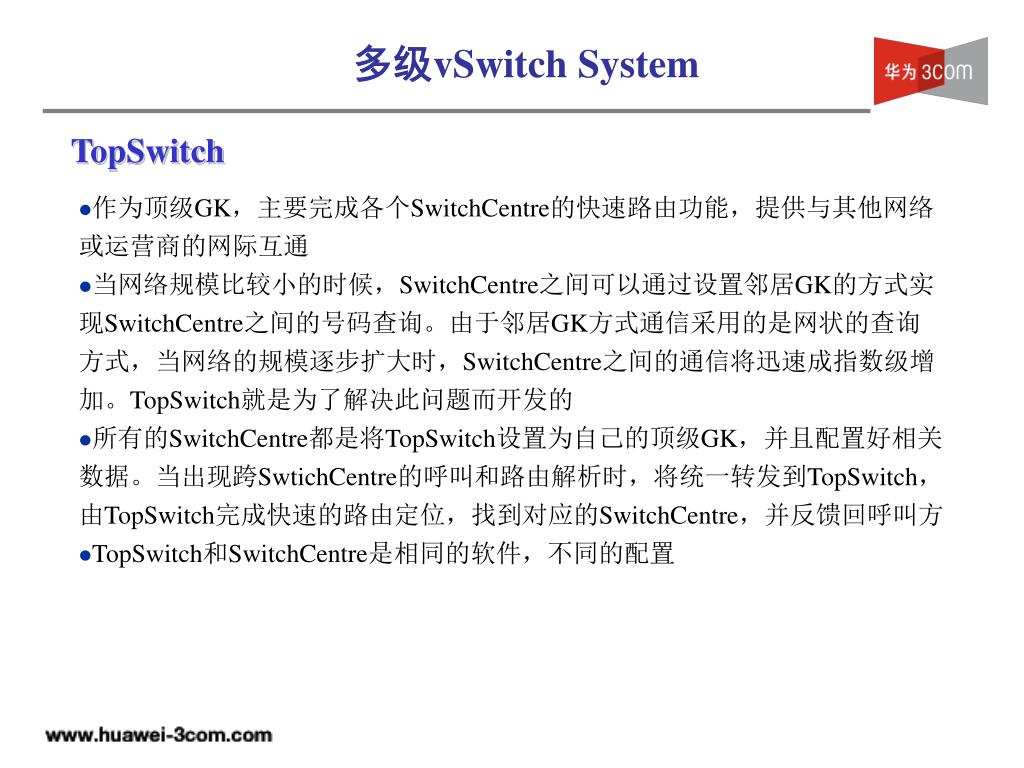

  47. TopSwitch 多级vSwitch System • 作为顶级GK，主要完成各个SwitchCentre的快速路由功能，提供与其他网络或运营商的网际互通 • 当网络规模比较小的时候，SwitchCentre之间可以通过设置邻居GK的方式实现SwitchCentre之间的号码查询。由于邻居GK方式通信采用的是网状的查询方式，当网络的规模逐步扩大时，SwitchCentre之间的通信将迅速成指数级增加。TopSwitch就是为了解决此问题而开发的 • 所有的SwitchCentre都是将TopSwitch设置为自己的顶级GK，并且配置好相关数据。当出现跨SwtichCentre的呼叫和路由解析时，将统一转发到TopSwitch，由TopSwitch完成快速的路由定位，找到对应的SwitchCentre，并反馈回呼叫方 • TopSwitch和SwitchCentre是相同的软件，不同的配置

  48. 华为3Com技术有限公司 华为3Com公司网址: www.huawei-3com.com 华为3Com技术论坛网址: forum.huawei-3com.com
