  1. PID Denetleyiciler Yrd.Doç.Dr. Mustafa Doğan

  2. Genel Terimlerin Tanımları • Aşma(Overshoot): • Yükselme Süresi(Rise Time): • Durulma süresi(Settling Time): • Kalıcı Durum Hatası(Steady-State Error):

  3. PID nedir? P Oransal (Proportional) I Tümlev (Integral) D Türev (Derivative)

  4. Proportional(Oransal) Mod P: Oransal mod, çıkış sinyalini denetleyicinin girişiyle doğru orantılı olarak ayarlar. sapma

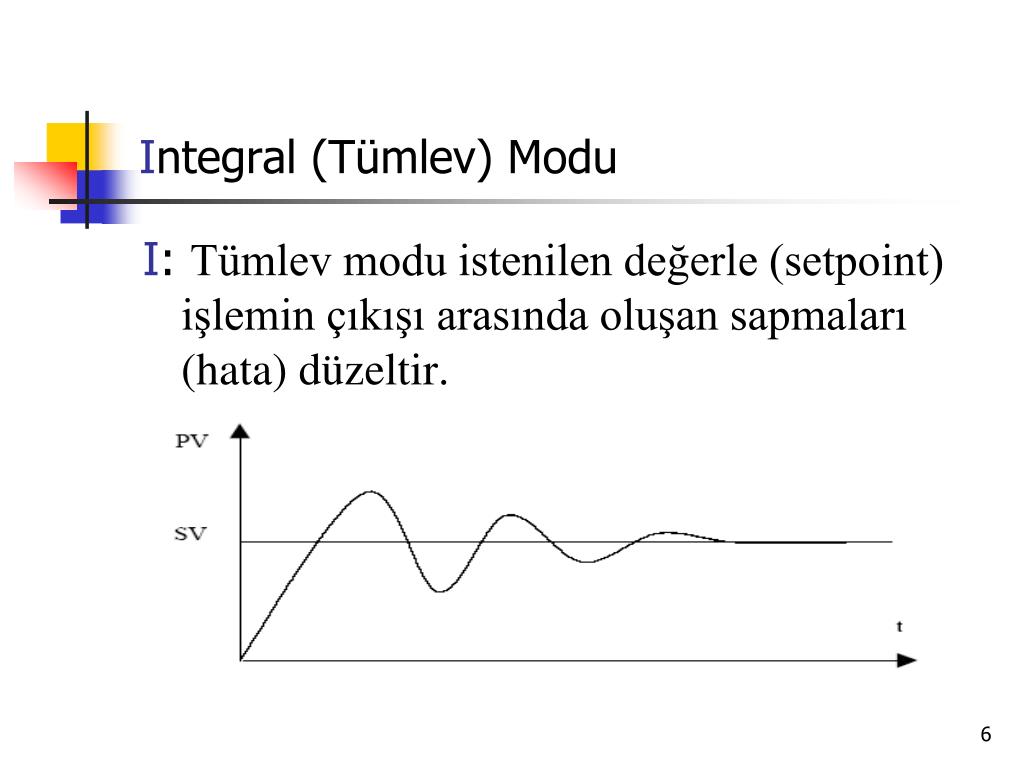

  5. Integral (Tümlev) Modu I: Tümlev modu istenilen değerle (setpoint) işlemin çıkışı arasında oluşan sapmaları (hata) düzeltir.

  6. Derivative (Türev) Modu D: Türevsel modun kullanılmasının asıl amacı , oransal denetimde oluşan aşırı yükselmeleri azaltmaktır. sapma

  7. PID Denetleyici tasarlarken istenilen cevabı elde etmek için izlenicek adımlar • Sistemin açık döngü cevabı elde edilir ve nelerin geliştirilebileceği tanımlanır. • Yükselme zamanını geliştirmek için “Oransal Denetim” eklenir. • Aşmayı geliştirmek için “Türevsel Denetim” eklenir. • Kalıcı durum hatasını yok etmek için “Tümlev Denetimi” eklenir. • İstenilen sistem cevabı elde edilene kadar KP, Ki ve Kd değerleri ayarlanır.

  8. PI ve PD Denetleyiciler PID Denetleyicilerin Genel Denklemi: u(t): Giriş Sinyali e(t): Hata Sinyali e(t)=r(t) – y(t) r(t): Referans Sinyali y(t): Çıkış Sinyali

  9. PI ve PD Denetleyiciler Kp: Oransal Kazanç K =Kp/Ti: Tümlev kazancı Kd =Kp*TD: Türevsel kazanç Kp: Oransal Kazanç Ti: Tümlev zaman sabiti Td: Türev zaman sabiti

  10. PI ve PD Denetleyiciler PI Denetleyici PD Denetleyici

  11. P Denetleyici GPID=KP Açık Döngü Aktarım işlevi: Kp s^3 + 3 s^2 + 3 s + 1

  12. P Denetleyicinin Simulink Benzetimi

  13. PI Denetleyici Açık Döngü Aktarım İşlevi: KI/s + KP s^3 + 3 s^2 + 3s +1 Kapalı Döngü Cevabı • GPID=KP+KI/s

  14. PI Denetleyicinin Simulink Benzetimi

  15. PD Denetleyici Açık Döngü Aktarım İşlevi: Kp + Kd*s s^3 + 3 s^2 + 3s +1 Kapalı Döngü Cevabı GPID=Kp +Kd *s

  16. PD Denetleyicinin Simulink Benzetimi

  17. Hız Sabitleyici(Cruise Control) b*v (Sürtünme) u m v v u: motorun uyguladığı kuvvet(N) b: sürtünme katsayısı(Nsec/m) m: arabanın kütlesi(kg) v: arabanın hızı dv/dt: ivme Sistemin denklemi;

  18. Sistemin Simulink Çizimi ve Açık Döngü Cevabı

  19. Sisteme PI Denetleyici Eklendikten Sonra PI DENETLEYİCİ

  20. Kapalı Döngü Cevabı
