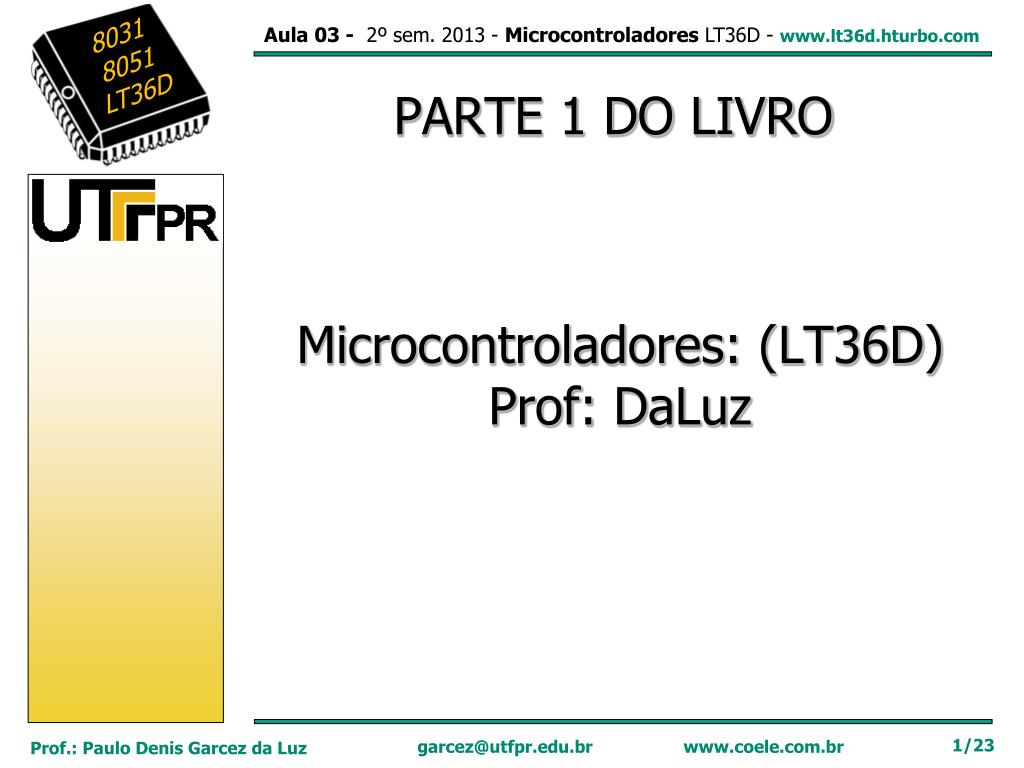

  1. PARTE 1 DO LIVRO Microcontroladores: (LT36D)Prof: DaLuz

  2. CAPÍTULO 2 Representação deinformação: - Capítulo 2 - Capítulo 3 - Capítulo 4 - Capítulo 5 - Capítulo 6 - Capítulo 7

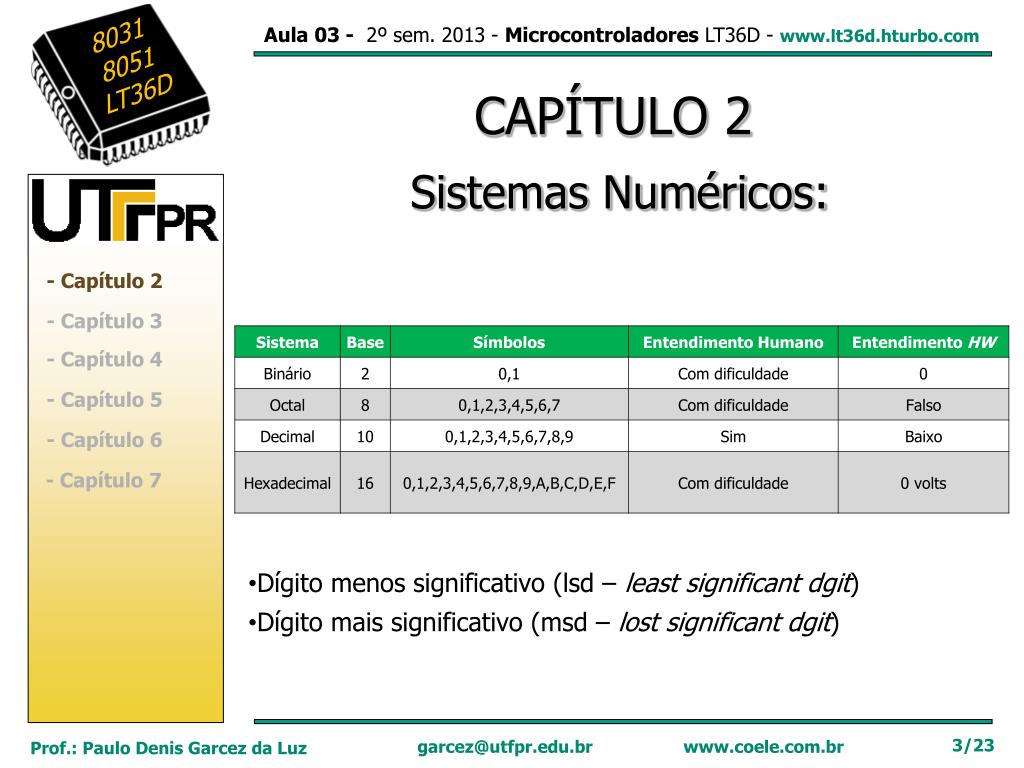

  3. CAPÍTULO 2 Sistemas Numéricos: - Capítulo 2 - Capítulo 3 - Capítulo 4 - Capítulo 5 - Capítulo 6 - Capítulo 7 • Dígito menos significativo (lsd – leastsignificantdgit) • Dígito mais significativo (msd – lostsignificantdgit)

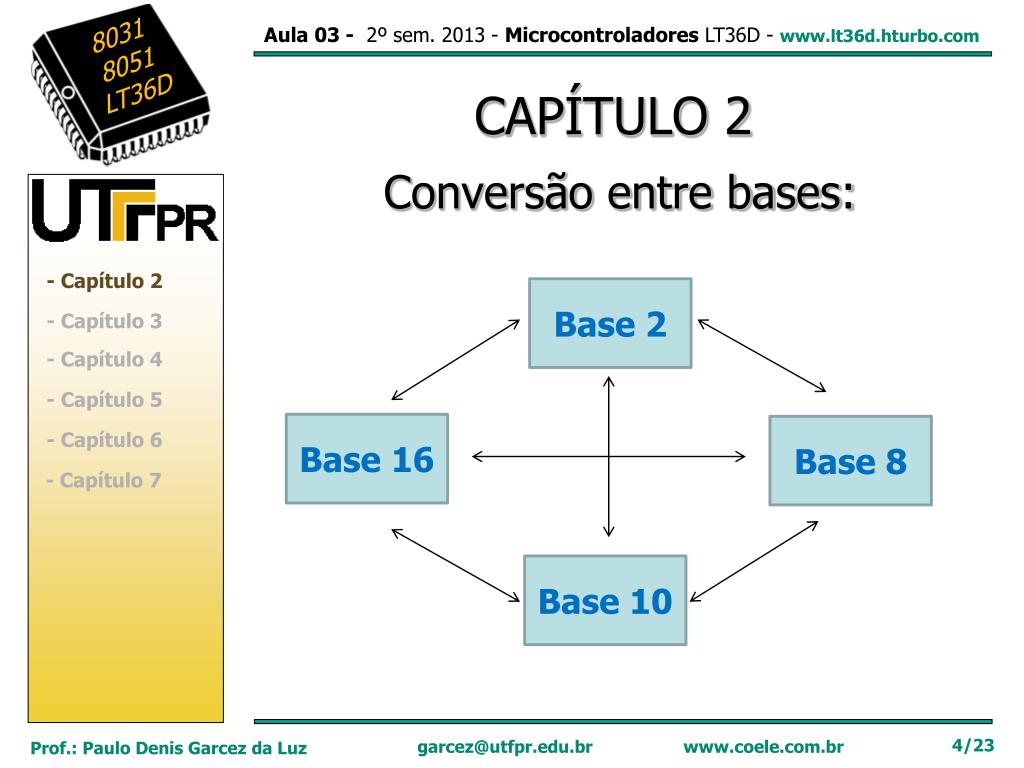

  4. CAPÍTULO 2 Conversão entre bases: - Capítulo 2 Base 2 - Capítulo 3 - Capítulo 4 - Capítulo 5 Base 16 Base 8 - Capítulo 6 - Capítulo 7 Base 10

  5. CAPÍTULO 2 Conversão entre bases: - Capítulo 2 - Capítulo 3 - Capítulo 4 - Capítulo 5 - Capítulo 6 - Capítulo 7

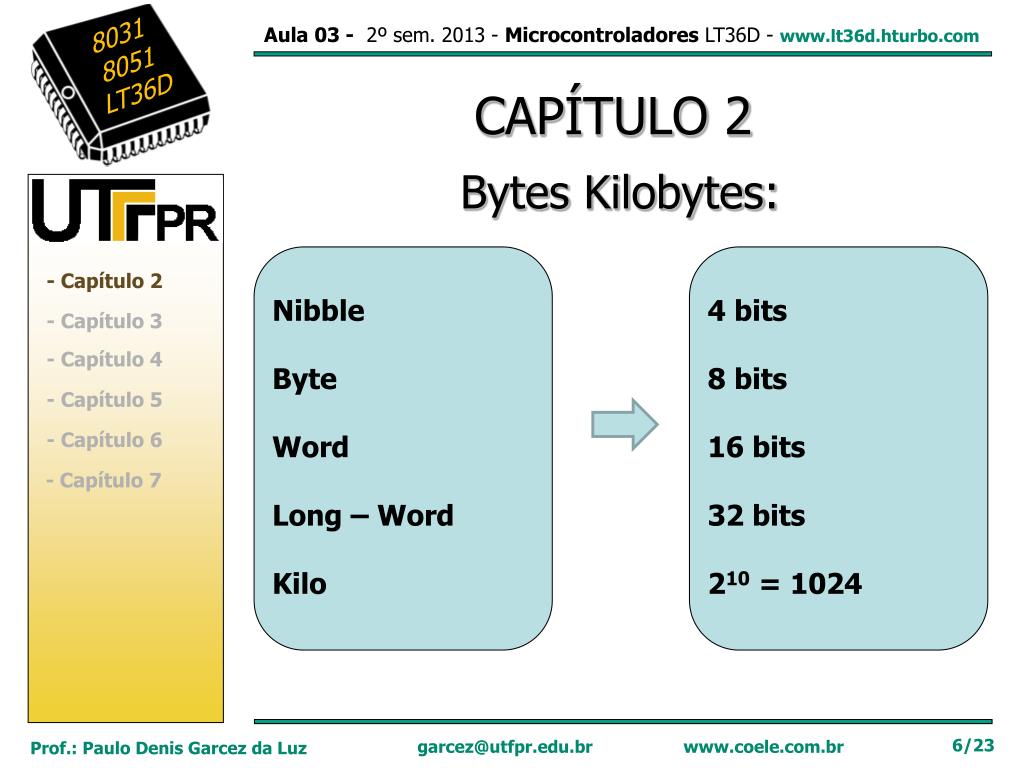

  6. CAPÍTULO 2 Bytes Kilobytes: - Capítulo 2 Nibble Byte Word Long – Word Kilo 4 bits 8 bits 16 bits 32 bits 210 = 1024 - Capítulo 3 - Capítulo 4 - Capítulo 5 - Capítulo 6 - Capítulo 7

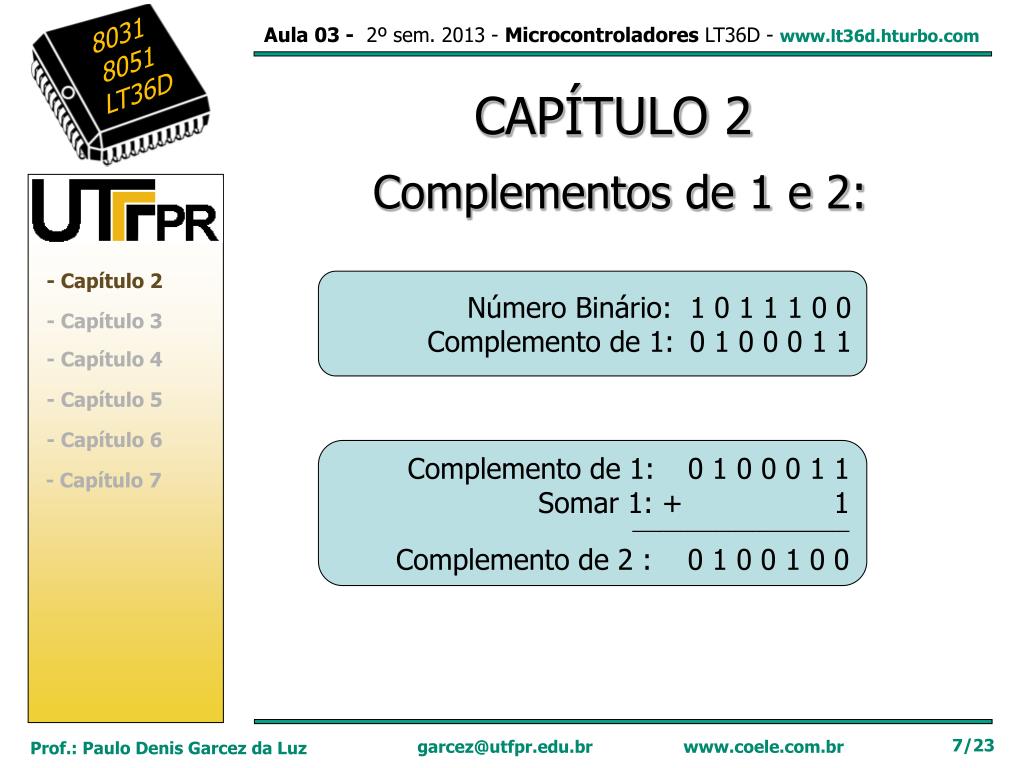

  7. CAPÍTULO 2 Complementos de 1 e 2: - Capítulo 2 Número Binário: 1 0 1 1 1 0 0 Complemento de 1: 0 1 0 0 0 1 1 - Capítulo 3 - Capítulo 4 - Capítulo 5 - Capítulo 6 Complemento de 1: 0 1 0 0 0 1 1 Somar 1: + 1 _____________________ Complemento de 2 : 0 1 0 0 1 0 0 - Capítulo 7

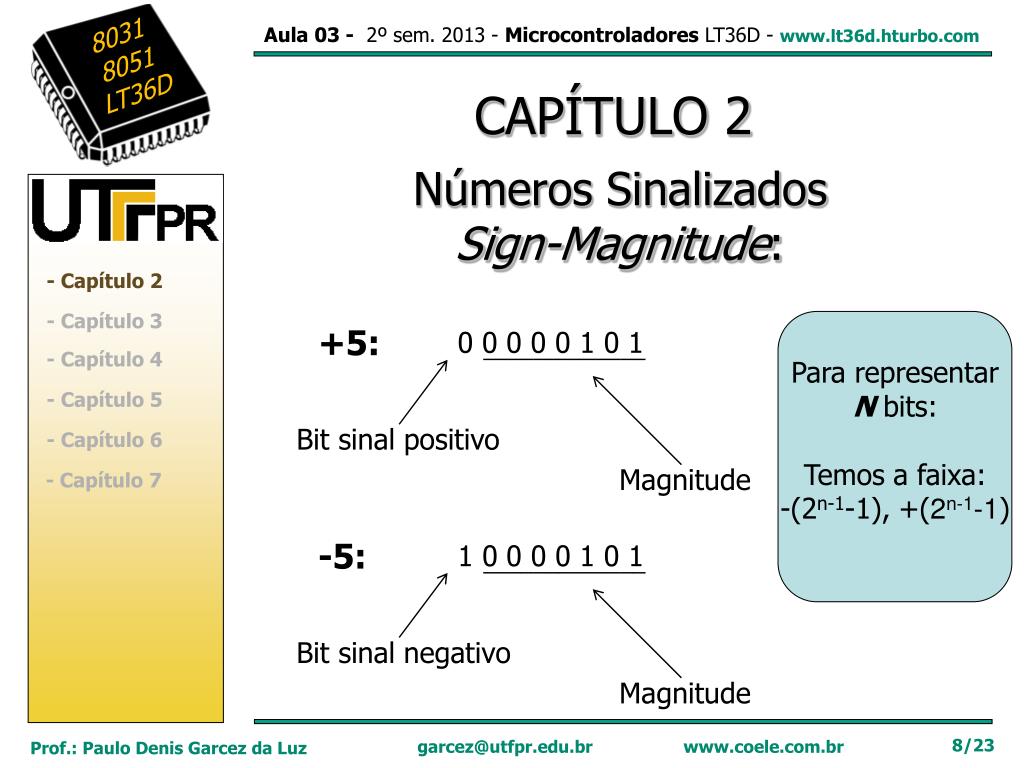

  8. CAPÍTULO 2 Números SinalizadosSign-Magnitude: - Capítulo 2 - Capítulo 3 Para representarN bits: Temos a faixa: -(2n-1-1), +(2n-1-1) +5: 0 0 0 0 0 1 0 1 _____________ - Capítulo 4 - Capítulo 5 Bit sinal positivo - Capítulo 6 Magnitude - Capítulo 7 -5: 1 0 0 0 0 1 0 1 _____________ Bit sinal negativo Magnitude

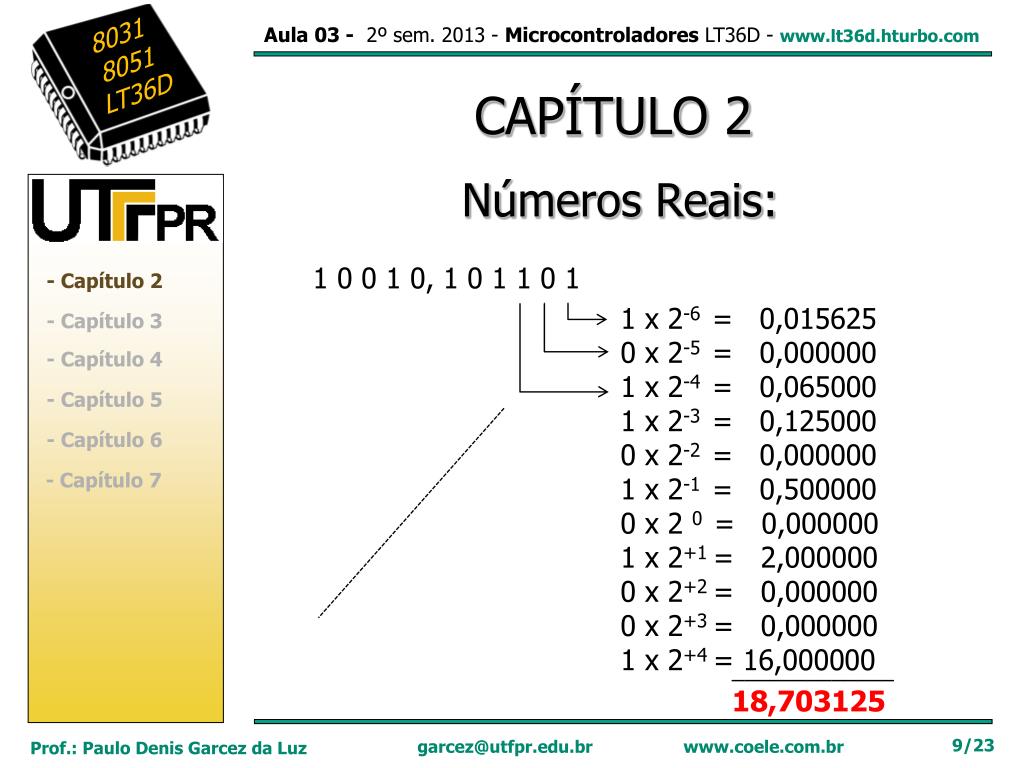

  9. CAPÍTULO 2 Números Reais: 1 0 0 1 0, 1 0 1 1 0 1 - Capítulo 2 1 x 2-6 = 0,015625 0 x 2-5 = 0,000000 1 x 2-4 = 0,065000 1 x 2-3 = 0,125000 0 x 2-2 = 0,000000 1 x 2-1 = 0,500000 0 x 2 0 = 0,000000 1 x 2+1 = 2,000000 0 x 2+2 = 0,000000 0 x 2+3 = 0,000000 1 x 2+4 = 16,000000 - Capítulo 3 - Capítulo 4 - Capítulo 5 - Capítulo 6 - Capítulo 7 _____________ 18,703125

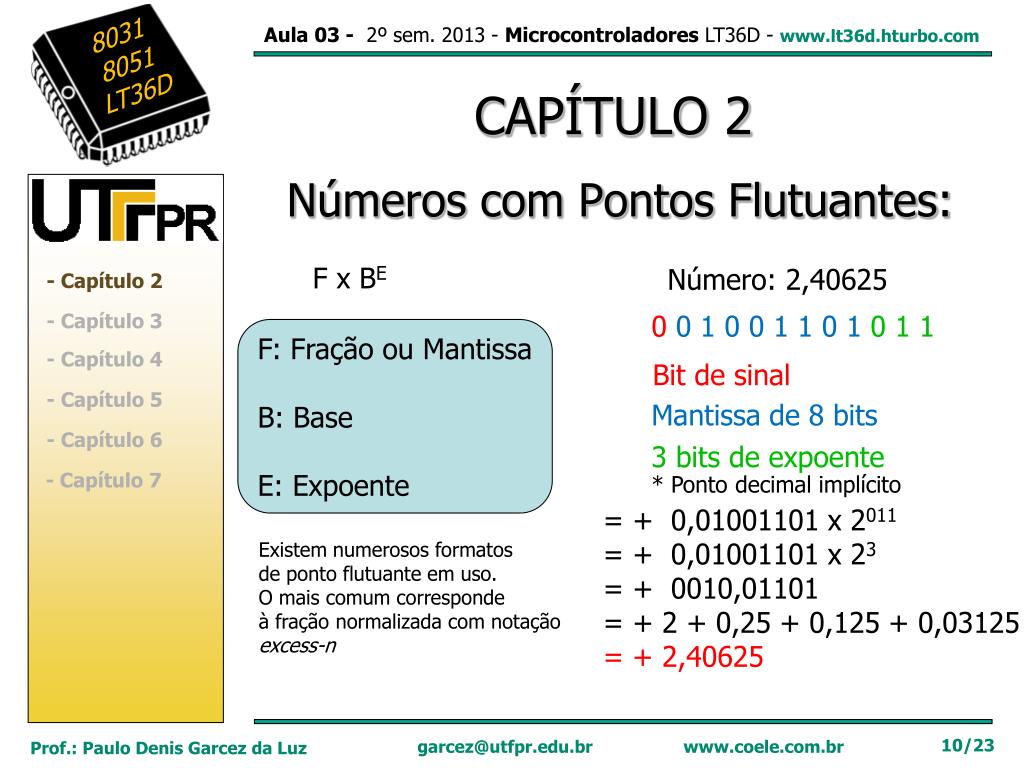

  10. CAPÍTULO 2 Números com Pontos Flutuantes: F x BE Número: 2,40625 - Capítulo 2 - Capítulo 3 00 1 0 0 1 1 0 1 0 1 1 F: Fração ou Mantissa B: Base E: Expoente - Capítulo 4 Bit de sinal - Capítulo 5 Mantissa de 8 bits - Capítulo 6 3 bits de expoente - Capítulo 7 * Ponto decimal implícito = + 0,01001101 x 2011 = + 0,01001101 x 23 = + 0010,01101 = + 2 + 0,25 + 0,125 + 0,03125 =+ 2,40625 Existem numerosos formatos de ponto flutuante em uso.O mais comum correspondeà fração normalizada com notaçãoexcess-n

  11. CAPÍTULO 2 Código Binário Decimal: - Capítulo 2 - Capítulo 3 - Capítulo 4 - Capítulo 5 - Capítulo 6 - Capítulo 7

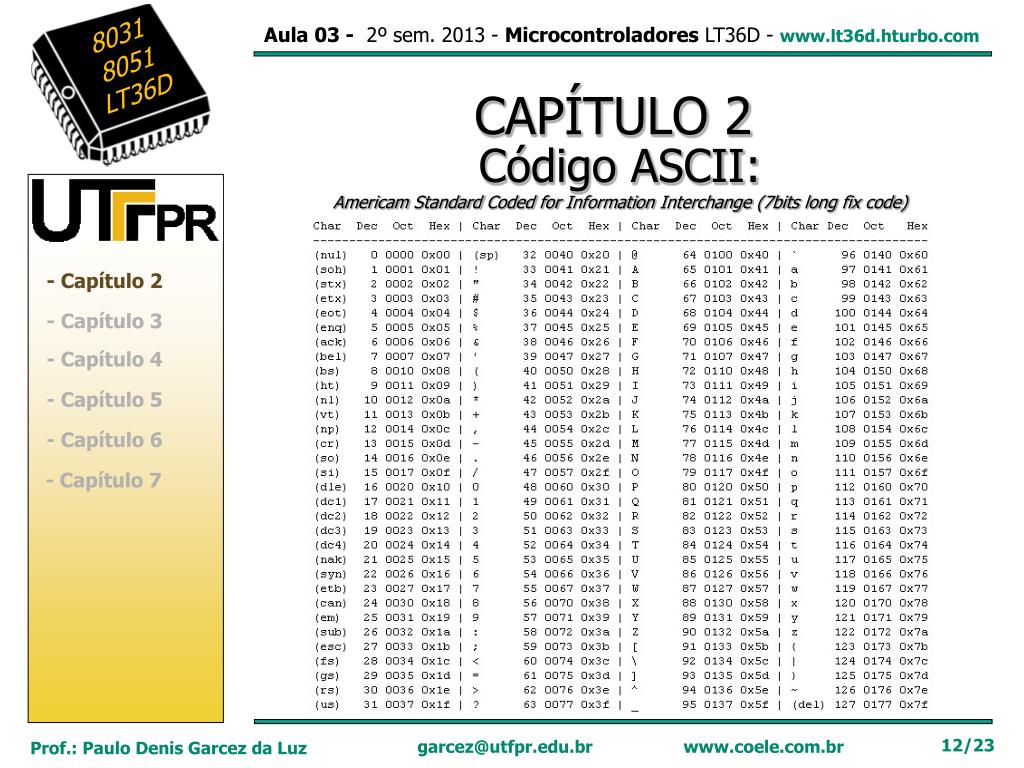

  12. CAPÍTULO 2 Código ASCII:Americam Standard Coded for InformationInterchange (7bits longfixcode) - Capítulo 2 - Capítulo 3 - Capítulo 4 - Capítulo 5 - Capítulo 6 - Capítulo 7

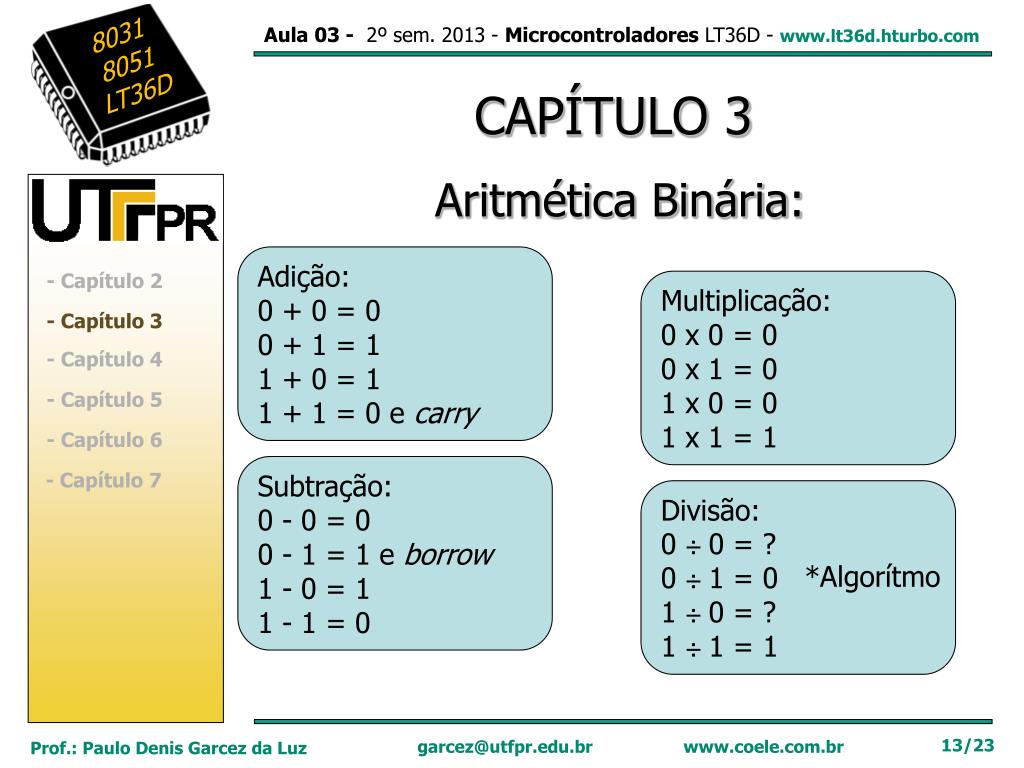

  13. CAPÍTULO 3 Aritmética Binária: Adição: 0 + 0 = 0 0 + 1 = 1 1 + 0 = 1 1 + 1 = 0 e carry - Capítulo 2 Multiplicação: 0 x 0 = 0 0 x 1 = 0 1 x 0 = 0 1 x 1 = 1 - Capítulo 3 - Capítulo 4 - Capítulo 5 - Capítulo 6 Subtração: 0 - 0 = 0 0 - 1 = 1 e borrow 1 - 0 = 1 1 - 1 = 0 - Capítulo 7 Divisão: 0 ÷ 0 = ? 0 ÷ 1 = 0 1 ÷ 0 = ? 1 ÷ 1 = 1 *Algorítmo

  14. CAPÍTULO 4 Portas Básicas: - Capítulo 2 - Capítulo 3 - Capítulo 4 - Capítulo 5 - Capítulo 6 - Capítulo 7

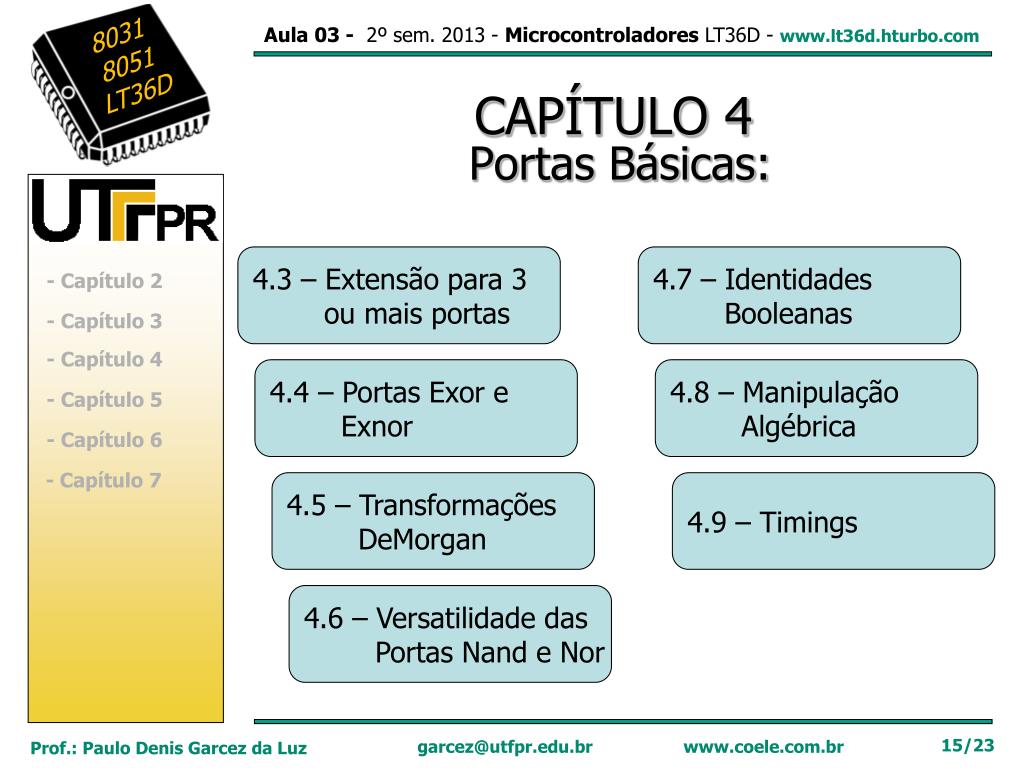

  15. CAPÍTULO 4 Portas Básicas: 4.3 – Extensão para 3 ou mais portas 4.7 – Identidades Booleanas - Capítulo 2 - Capítulo 3 - Capítulo 4 4.4 – Portas Exor eExnor 4.8 – Manipulação Algébrica - Capítulo 5 - Capítulo 6 - Capítulo 7 4.5 – TransformaçõesDeMorgan 4.9 – Timings 4.6 – Versatilidade das Portas Nand e Nor

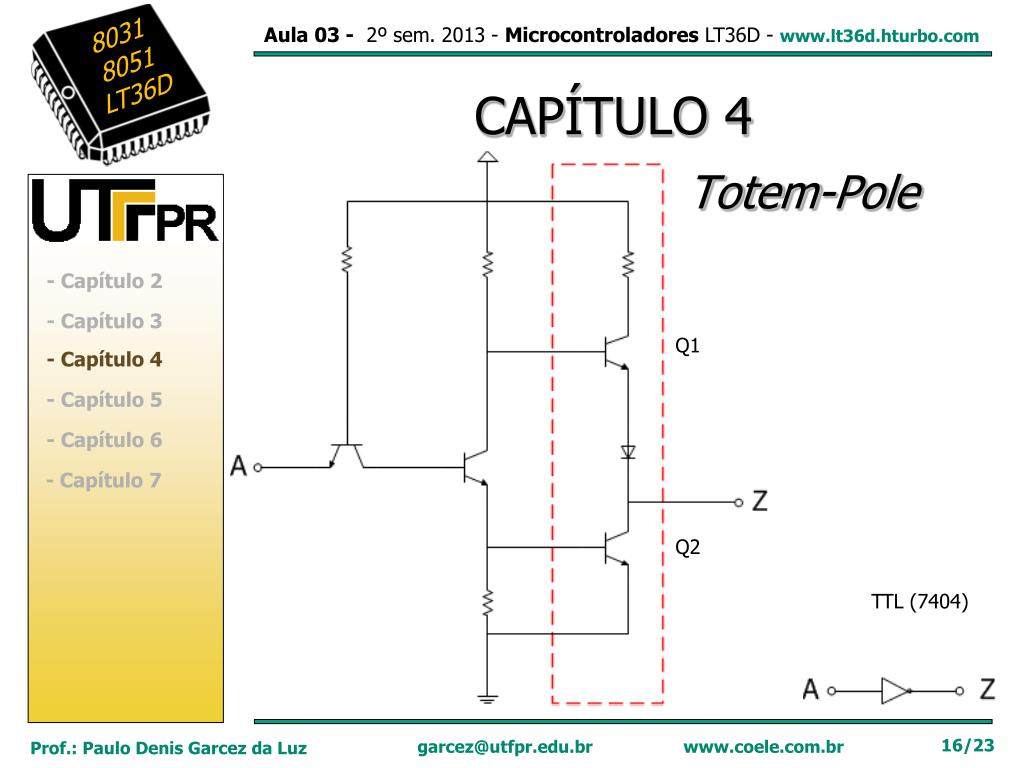

  16. CAPÍTULO 4 Totem-Pole - Capítulo 2 - Capítulo 3 Q1 - Capítulo 4 - Capítulo 5 - Capítulo 6 - Capítulo 7 Q2 TTL (7404)

  17. CAPÍTULO 4 Three-State - Capítulo 2 - Capítulo 3 - Capítulo 4 Q1 - Capítulo 5 - Capítulo 6 - Capítulo 7 Q2

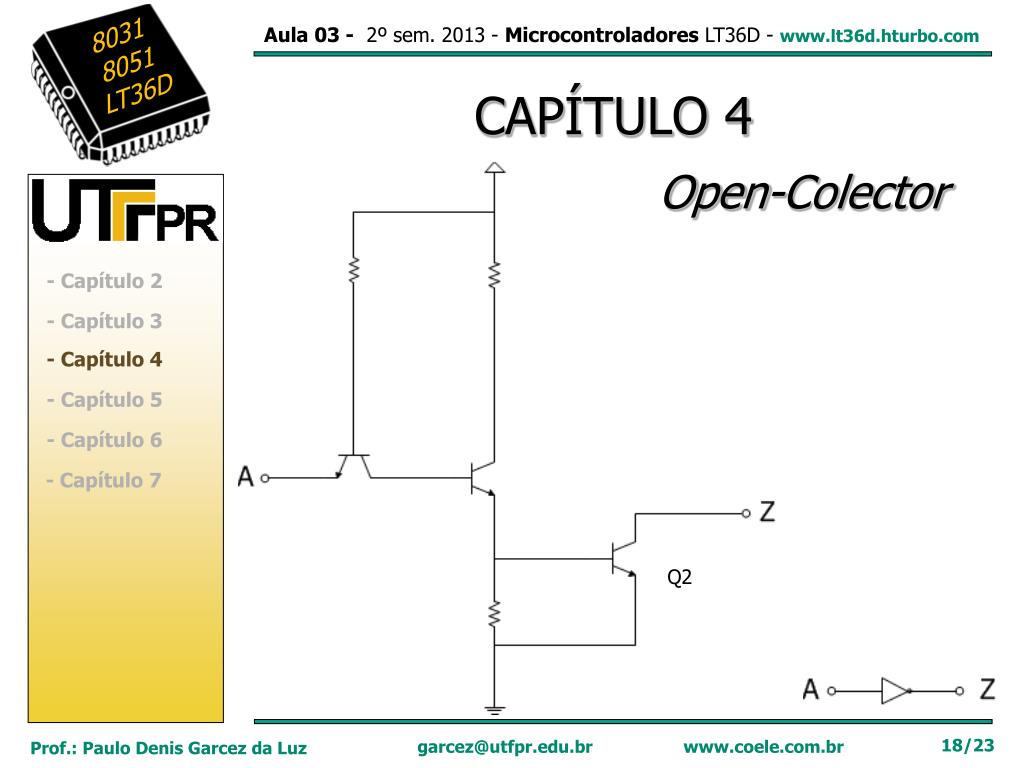

  18. CAPÍTULO 4 Open-Colector - Capítulo 2 - Capítulo 3 - Capítulo 4 - Capítulo 5 - Capítulo 6 - Capítulo 7 Q2

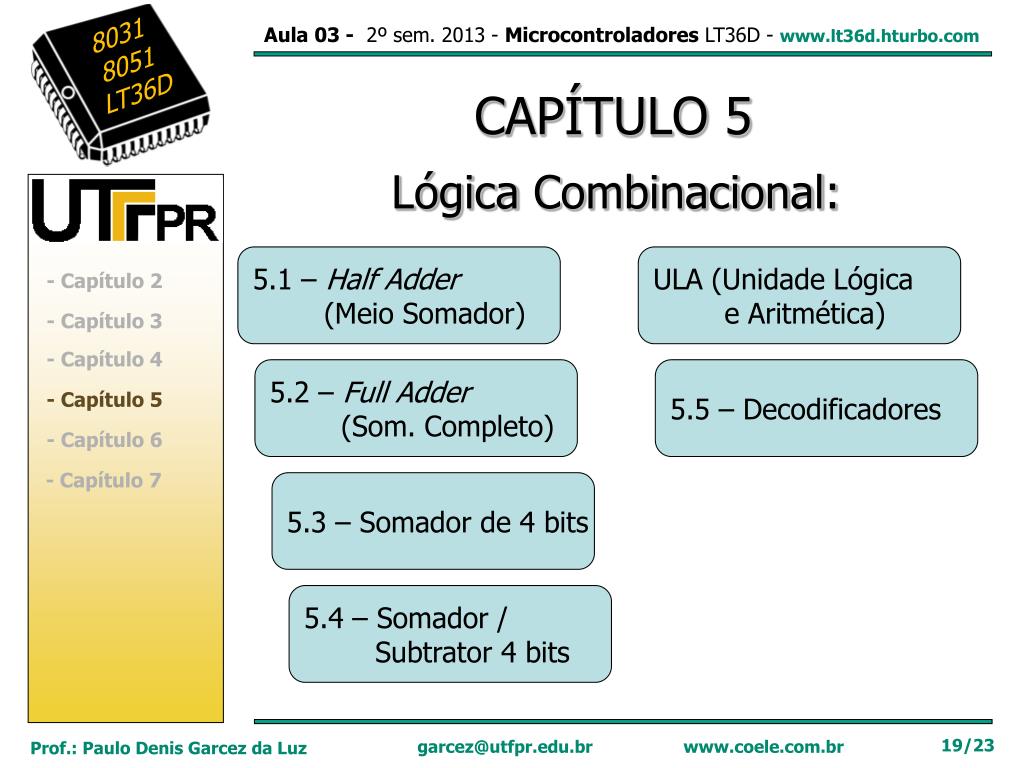

  19. CAPÍTULO 5 Lógica Combinacional: 5.1 – HalfAdder(Meio Somador) ULA (Unidade Lógica e Aritmética) - Capítulo 2 - Capítulo 3 - Capítulo 4 5.2 – FullAdder (Som. Completo) 5.5 – Decodificadores - Capítulo 5 - Capítulo 6 - Capítulo 7 5.3 – Somador de 4 bits 5.4 – Somador /Subtrator 4 bits

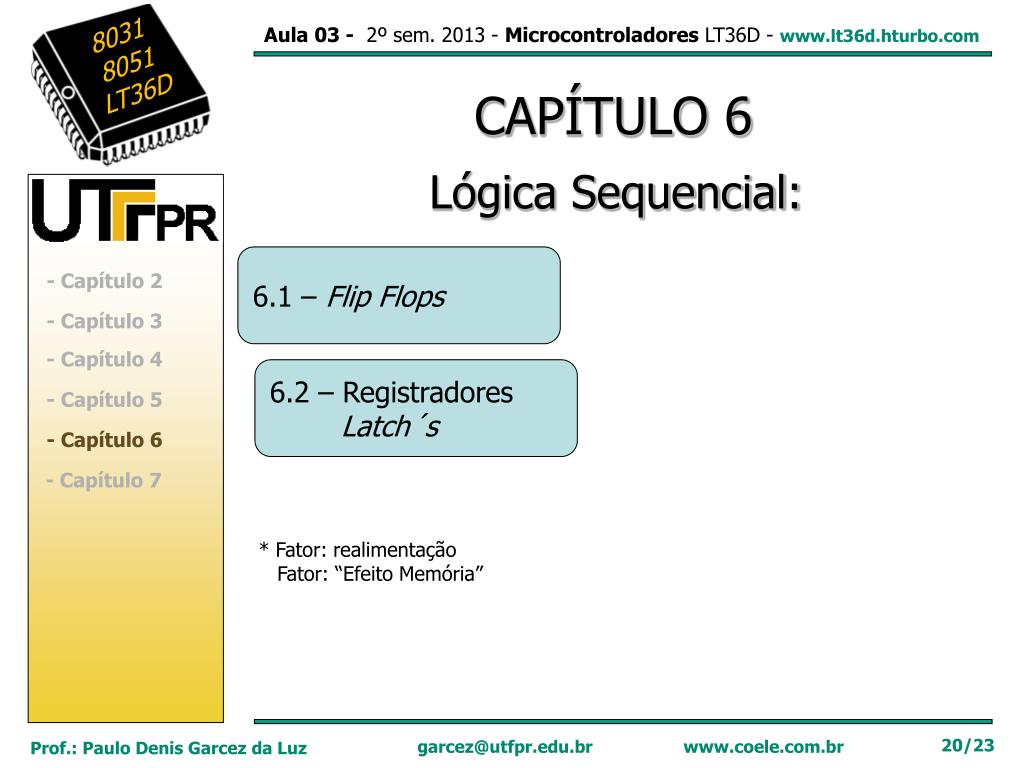

  20. CAPÍTULO 6 Lógica Sequencial: 6.1 – FlipFlops - Capítulo 2 - Capítulo 3 - Capítulo 4 6.2 – RegistradoresLatch´s - Capítulo 5 - Capítulo 6 - Capítulo 7 * Fator: realimentação Fator: “Efeito Memória”

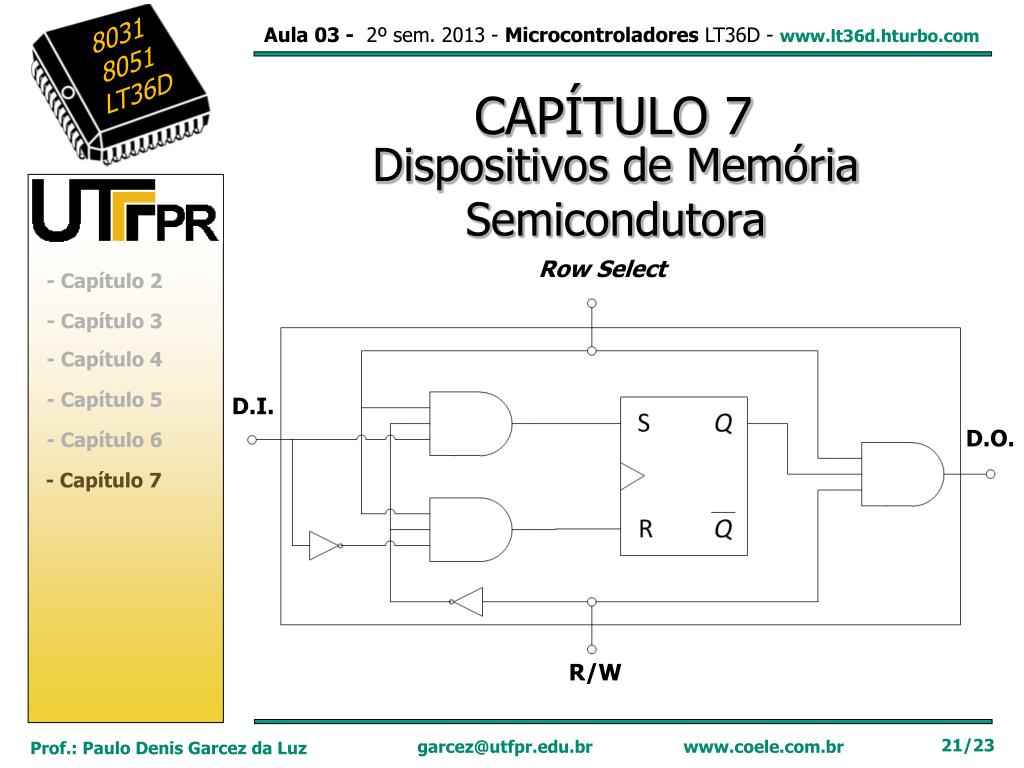

  21. CAPÍTULO 7 Dispositivos de Memória Semicondutora RowSelect - Capítulo 2 - Capítulo 3 - Capítulo 4 - Capítulo 5 D.I. D.O. - Capítulo 6 - Capítulo 7 R/W

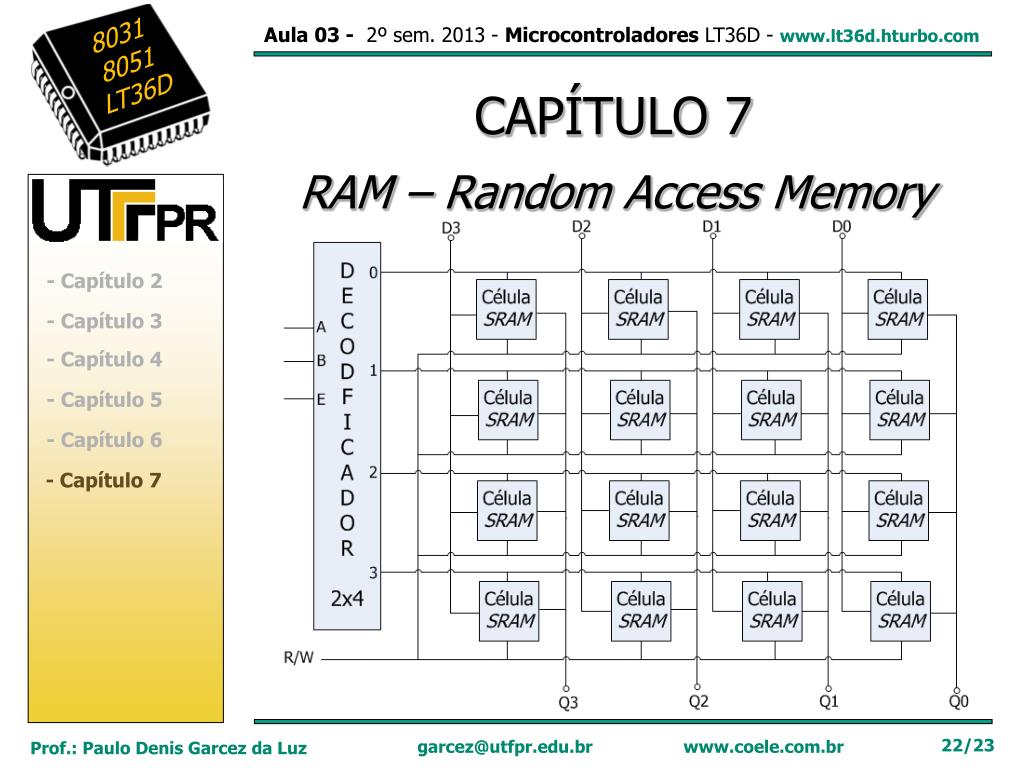

  22. CAPÍTULO 7 RAM – Random Access Memory - Capítulo 2 - Capítulo 3 - Capítulo 4 - Capítulo 5 - Capítulo 6 - Capítulo 7

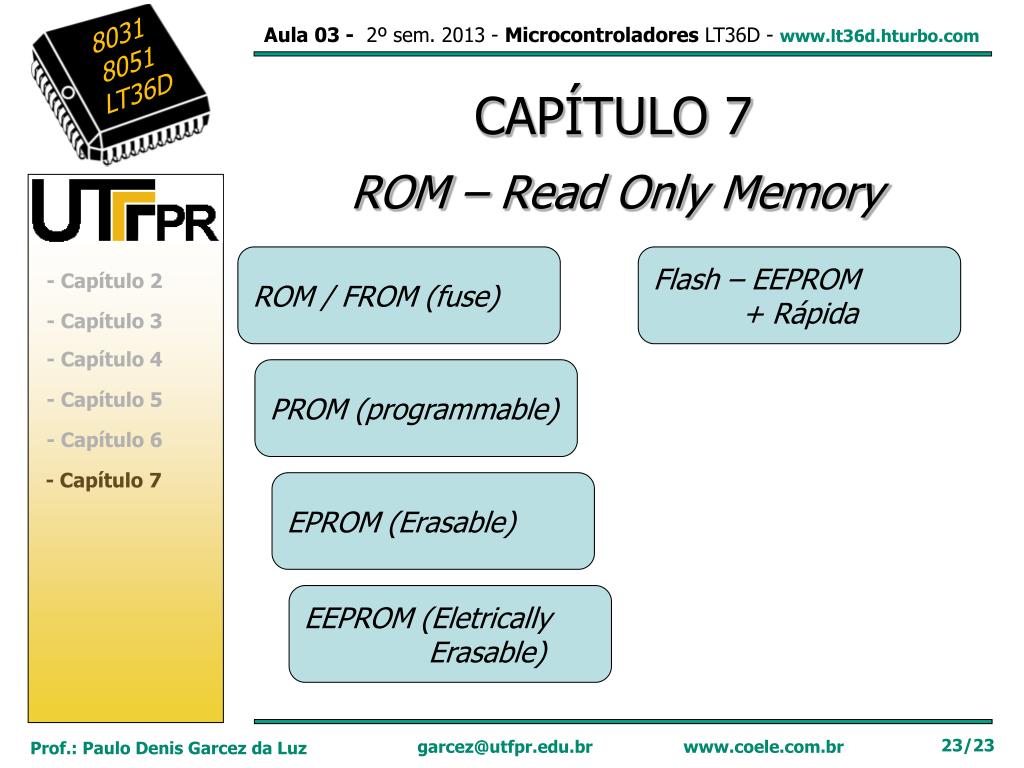

  23. CAPÍTULO 7 ROM – ReadOnlyMemory ROM / FROM (fuse) Flash – EEPROM + Rápida - Capítulo 2 - Capítulo 3 - Capítulo 4 PROM (programmable) - Capítulo 5 - Capítulo 6 - Capítulo 7 EPROM (Erasable) EEPROM (EletricallyErasable)
