  1. 2. Rastrové analýzy EKO/GKE

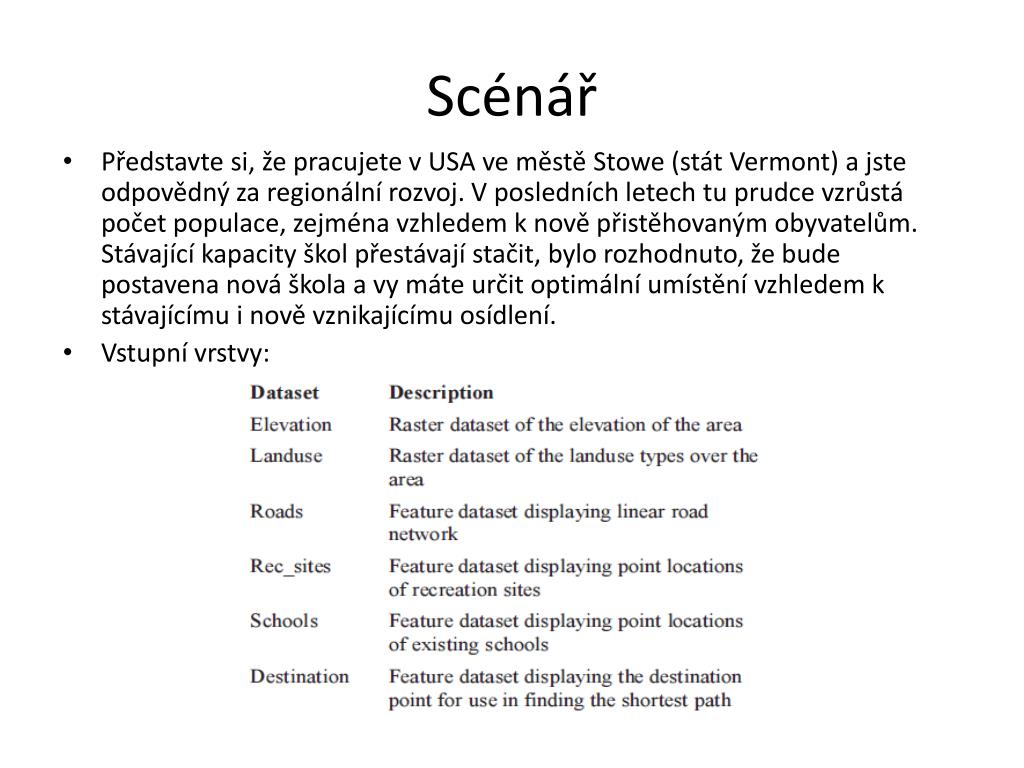

  2. Scénář • Představte si, že pracujete v USA ve městě Stowe (stát Vermont) a jste odpovědný za regionální rozvoj. V posledních letech tu prudce vzrůstá počet populace, zejména vzhledem k nově přistěhovaným obyvatelům. Stávající kapacity škol přestávají stačit, bylo rozhodnuto, že bude postavena nová škola a vy máte určit optimální umístění vzhledem k stávajícímu i nově vznikajícímu osídlení. • Vstupní vrstvy:

  3. Výsledek

  4. Raster Geoprocessing • Jakákoliv GIS operace nad vstupními daty. • Překryv, průnik, výběr, rastrové operace, konverze … • Příklad • Výšková data – vytvoření svažitosti, aspektu, stínování • Konverze rastru na vektor a naopak • K čemu? • Spojité jevy • Teplota, srážky, acidifikace, výška • Vzdálenost k objektu, úrovně hluku • Přestože nemají tvar – v každém místě mají svou specifickou hodnotu

  5. Realizace geoprocessingu • Můžete použít: • Dialog nástrojů • Příkazový řádek • Model • Skript

  6. Pomocí modelu Adds output as layer

  7. Nástroj stínování (Hillshade) Vytváří z rastru stínovaný reliéf. Zachycuje stíny, které vznikají dopadem slunečních paprsků na proměnlivý terén Na základě azimutu a výšky slunce osvětluje povrch a vytváří pseudo3D efekt, který se hojně využívá v kartografii. Intenzita osvětlení odpovídá míře odraženého světla.

  8. Hillshade pomocí dialogu nástrojů

  9. Hillshade - výsledek Hillshade Result Elevation Data

  10. Svažitost (SLOPE) • Zachycuje svažitost terénu • ve stupních (0-90) • nebo procentech (0-100) – 45st. = 100% • Svažitost buňky je dána největší výškovou změnou oproti 8 okolním pixelům • Spuštění přes příkazový řádek • >>> import arcpy • >>> fromarcpy import env • >>> fromarcpy.sa import * • >>> outSlope=Slope("elevation_1","Degree")

  11. Reklasifikace Jde o proces reklasifikace hodnot nebo seznamu hodnot na nové hodnoty Jedním z důvodů je převedení určité kategorie, kterou nechceme v analýze uvažovat, na kategorii NoData Dalším důvodem pro použití reklasifikace bývá nastavení vah pro nejrůznější analýzy

  12. Reklasifikace spojitých dat

  13. Reclassify

  14. Reclassify

  15. Classification

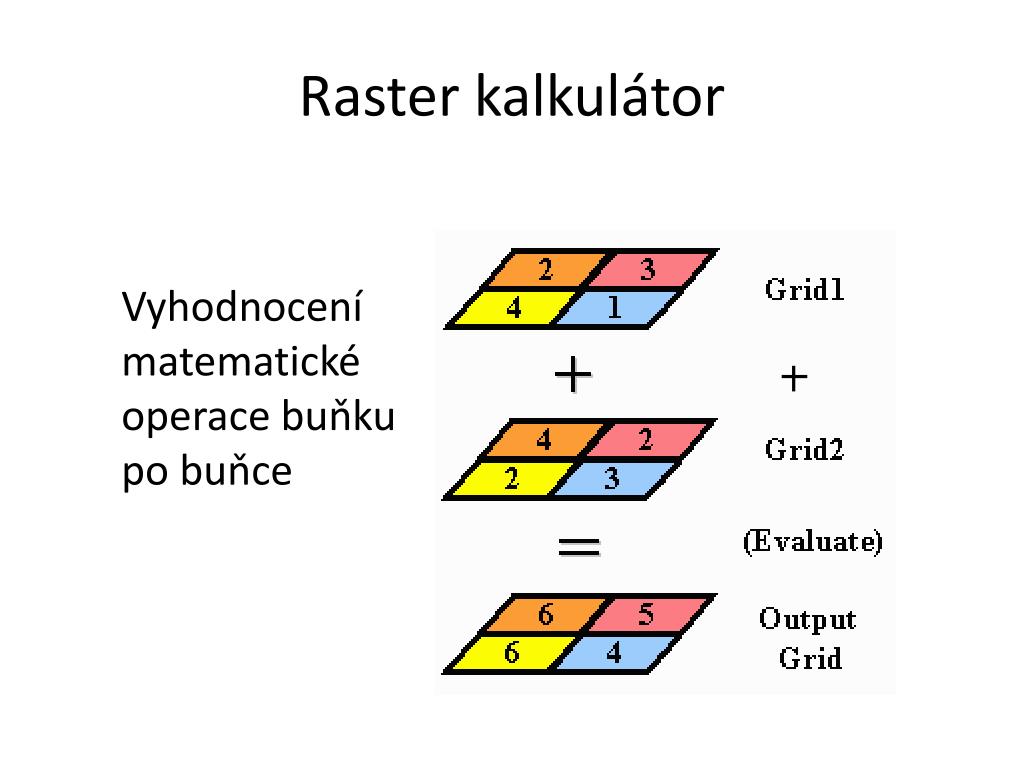

  16. Raster kalkulátor Vyhodnocení matematické operace buňku po buňce

  17. Příklad Srážky - Ztráty (Evaporace, Infiltrace) = Odtok 5 6 7 6 - 3 3 2 4 = 2 3 5 2

  18. Rozhraní ArcMap [snow100m] - 0.5 * [temp150m]
