Chapter 14 DirectInput 의 전말

Chapter 14DirectInput의 전말

이 장에서는 • - DirectDinput에 대해서 파악하기 • - 키보드 장치 생성하고 사용하기 • - 마우스 사용하기 • - 조이스틱 설정하기

DirectX 가 지원하는 입력장치 • 키보드: 표준 QWERTY 키보드 • 마우스: 2버튼 그리고 3버튼 마우스 • 조이스틱과 비행 요크: 아날로그와 디지털 조이스틱/비행-요크는 6만큼의 자유도와 최대 32개의 버튼을 지원한다. • 운전대 컨트롤: 아날로그 디지털 운전 시뮬레이션용 • 패들: 다양한 회전 장치 • 포스-피드백(force-feedback) 장치: 기계적인 액튜에이터(actuator)가 있어서, 컴퓨터가 진동시키거나 모양을 바꿀 수 있는 조이스틱 또는 다른 장치들. • 가상현실 헤드기어 트래킹 시스템(virtual reality headgear tracking system): 가상현실 헤드기어의 위치와 회전을 지원. (착용자의 머리의 상태를 전송.)

DirectInput 인터페이스의 구조

DirectInput의 사용 • DINPUT.LIB, DINPUT8.LIB, DINPUT.H

DirectInput 사용 순서 1. DirectInput8Create()으로 주요 DirectInput 객체를 생성한다. 2. CreateDevicde()으로 하나 혹은 그 이상의 입력 장치를 생성한다. 각각에 대해서 GUID가 필요하다. 따라서, DirectInput이 모든 입력 장치를 나열하도록 요청할 수도 있다. 3. SetCooperativeLevel()으로, 각 장치의 협력 수준을 설정한다. 4. SetDataFormat()으로 각장치의 데이터 형식을 설정하고, SetProperty()로 특별한 속성들을 설정한다. 5. Acquire()로 각 입력장치를 획득한다. 이 단계는 각 입력 장치를 주요 DirectInputDevice8에 추가한다. 6. GetDeviceState()로 입력을 받는다. 수동 폴링이 필요한 장치는 Poll()을 호출한다

DirectInput 생성 LPDIRECTINPUT8 lpdi; // main DirectInput object HRESULT WINAPI DirectInput8Create( HINSTANCE hinst, // instance of application DWORD dwVersion, // backward version compatibility REFIID riidltf, // interface id being requested LPVOID* ppvOut, // pointer to interface LPUNKNOWN punkOuter); // com stuff, null #include “DINPUT.H” LPDIRECTINPUT8 lpdi; // pointer to DirectInput object // create DirectInput object if (DirectInput8Create(main_instance, DIRECTINPUT_VERSION, IID_IDirectInput8, (void **)&lpdi,NULL)!=DI_OK) { /* error */ }

키보드 입력 • 1. 키보드 장치를 생성한다. • 2. 키보드의 협력 수준을 설정한다. • 3. 키보드 장치를 위한 데이터 형식을 설정한다. • 4. 키보드 장치를 얻어온다(aquire).

여러 개의 device들이 하나의 DirectInput device를 구성할 수도 있다.

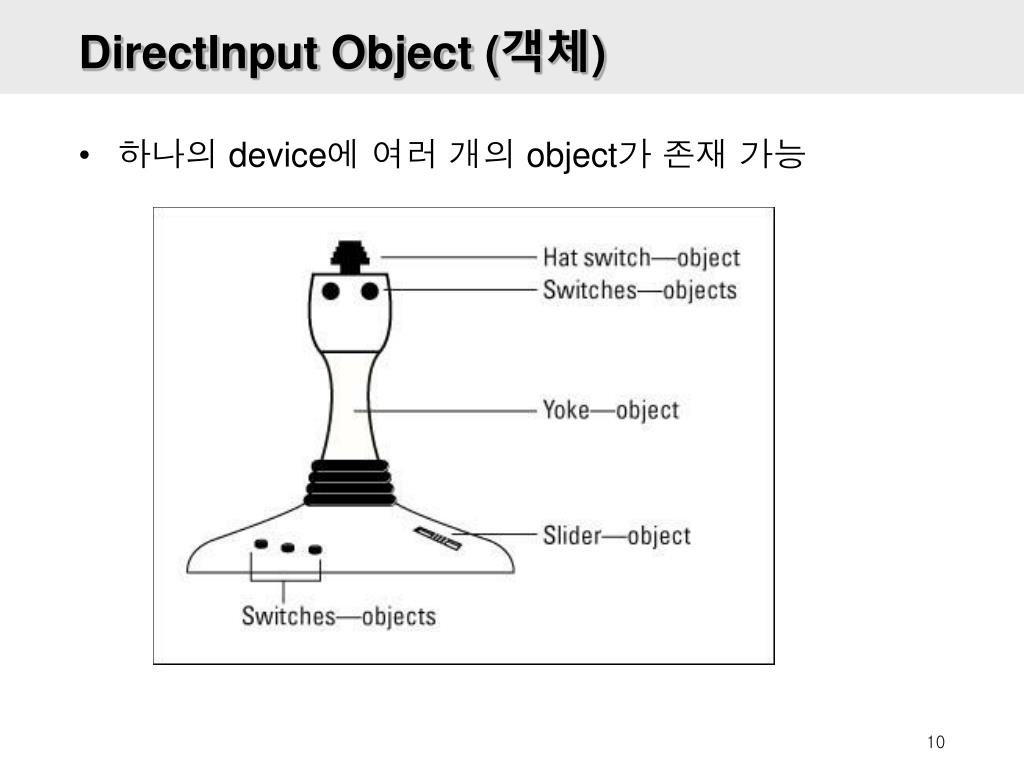

DirectInput Object (객체) • 하나의 device에 여러 개의 object가 존재 가능

CreateDevice Function HRESULT CreateDevice( REFGUID rguid, // GUID of device to create LPDIRECTINPUTDEVICE *lplpDIDev,// ptr to device interface LPUNKNOWN pUnkOuter); // always NULL • GUID_SysKeyboard: 기본 시스템 키보드 • GUID_SysMouse: 기본 시스템 마우스 • #define INITGUID 와 OBJBASE.H 필요

CreateDevice Example #define INITGUID // needed to get the GUIDS in here #include <OBJBASE.H> // COM stuff #include “DINPUT.H” // you need this! LPDIRECTINPUT8 lpdi; // main DirectInput object // create DirectInput object if (DirectInput8Create(main_instance, DIRECTINPUT_VERSION, IID_IDirectInput8, (void **)&lpdi,NULL)!=DI_OK) { /* error */ } LPDIRECTINPUTDEVICE8 lpdikey; // the keyboard device // create keyboard device if (lpdi->CreateDevice(GUID_SysKeyboard, &lpdikey,NULL)!=DI_OK) { /* error */ }

협력 수준의 설정

협력 수준의 설정 • DISCL_BACKGROUND | DISCL_NONEXCLISIVE 를 협력 설정으로 사용해야 한다. if (lpdikey->SetCooperativeLevel(main_window_handle, DISCL_BACKGROUND | DISCL_NONEXCLUSIVE)!=DI_OK) { /* error */ }

데이터 형식의 설정 DIDATAFORMAT df; SetDataFormat(&df); // ptr to data format structure • Custom-made Data formats c_dfDIKeyboard c_dfDIMouse c_dfDIJoystick c_dfDIJoystick2 : for force feedback device if (FAILED(lpdikey->SetDataFormat(&c_dfDIKeyboard))) { … }

Acquire • Device를 입력 스트림에 추가하고 데이터를 입수할 수 있도록 만드는 것이다. if (FAILED(lpdikey->Acquire())) { … }

Keyboard 읽어오기 int ship_x = 100, ship_y = 100; // initial ship position // storage for the keyboard data UCHAR keystate[256]; // in your main loop, you would do this if (lpdikey->GetDeviceState(256, keystate)!=DI_OK) { /* something’s amiss */ } // test whether the player is “moving” the ship if (keystate[DIK_RIGHT] & 0x80) ship_x++; if (keystate[DIK_LEFT] & 0x80) ship_x--; if (keystate[DIK_DOWN] & 0x80) ship_y++; if (keystate[DIK_UP] & 0x80) ship_y--; • 키보드 상태는 256 BYTE 요소의 배열

DirectInput 키보드 가상 키 코드 • DIK_ESCAPE ESC키 • DIK_0 - DIK_9 메인 키보드의 0-9 • DIK_A - DIK_Z A-Z • DIK_RETURN 메인 키보드의 엔터키 • DIK_LCONTROL 왼쪽 Ctrl키 • DIK_RCONTROL 오른쪽 Ctrl키 • DIK_SPACE 스페이스바 • DIK_F1 - DIK_F12 펑션키 F1-F12 • DIK_UP (위)화살표 • DIK_DOWN (아래)화살표 • DIK_LEFT (왼쪽)화살표 • DIK_RIGHT (오른쪽)화살표 • DIK_PRIOR Page Up • DIK_NEXT Page Down

Unacquire • lpdikey->Unacquire( ) • Temporarily stop to get the device input • By Acquire( ) the input can be reactivated.

DEMO 14_1

마우스 입력 LPDIRECTINPUTDEVICE8 lpdimouse; // the mouse device // create mouse device if (lpdi->CreateDevice(GUID_SysMouse, &lpdimouse,NULL)!=DI_OK) { } if (lpdimouse->SetCooperativeLevel(main_window_handle, DISCL_BACKGROUND | DISCL_NONEXCLUSIVE)!=DI_OK) { } // set data format, notice the use of the address operator if (lpdikey->SetDataFormat(&c_dfDIMouse)!=DI_OK) { /* error */ } // acquire the mouse if (lpdimouse->Acquire()!=DI_OK) { /* error */ }

Mouse – Relative Mode

마우스 입력 typedef struct { LONG lX; // x-axis of mouse LONG lY; // y-axis of mouse LONG lZ; // z-axis of mouse, typically a wheel or dial BYTE rgbButtons[4]; // buttons of the mouse, high bit means pressed } DIMOUSESTATE, *LPDIMOUSESTATE; // this holds the mouse data DIMOUSESTATE mouse_state; // get mouse data if (lpdimouse->GetDeviceState(sizeof(DIMOUSESTATE) (LPVOID)&mouse_state)!=DI_OK) { /* problem */ } // test left button if (mouse_state.rgbButtons[0]) { /* do whatever */ } else if (mouse_state.rgbButtons[1]) { /* do whatever */ }

마우스 입력 // is the mouse moving right if (mouse_state.lX > 0 ) { /* right *} else // check for left motion if (mouse_state.lX < 0) { /* left */ } // is the mouse moving down if (mouse_state.lY > 0 ) { /* down *} else // check for upward motion if (mouse_state.lY < 0) { /* up */ }

DEMO14_2
