Power Systems for Lander

renata avatar
renata
11 diapositives · 279 Views · Sep 12, 2014

Power Systems for Lander. Adham Fakhry. Final Power Systems. Final Power Systems for Arbitrary. Backup Slide 1: Power Available to the Lander. Battery Design (1). Battery is designed for meet three power goals for 100 g Lander: Delivers 124 W for 250 seconds for operating the Lander engine

#power systems for lander #power systems for lander ppt #powerpoint #presentation
Power Systems for Lander - slide 1
01 / 11Power Systems for Lander
1 / 17

Télécharger la présentation

Power Systems for Lander
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

  1. Power Systems for Lander AdhamFakhry [Adham Fakhry] [Power]

  2. Final Power Systems [Adham Fakhry] [POW]

  3. Final Power Systems for Arbitrary [Adham Fakhry] [POW]

  4. Backup Slide 1: Power Available to the Lander [Adham Fakhry] [POW]

  5. Battery Design (1) [AdhamFakhry] [POW] • Battery is designed for meet three power goals for 100 g Lander: • Delivers 124 W for 250 seconds for operating the Lander engine • Delivers 30 W for 576 seconds of attitude • Delivers 60.4 W for 30 minutes for all communication gear

  6. Battery Design (2) [AdhamFakhry] [POW] • Battery is designed for meet three power goals for 10 kg Lander: • Delivers 150 W for 450 seconds for operating the Lander engine • Delivers 30 W for 900 seconds of attitude • Delivers 56.4 W for 30 minutes for all communication gear

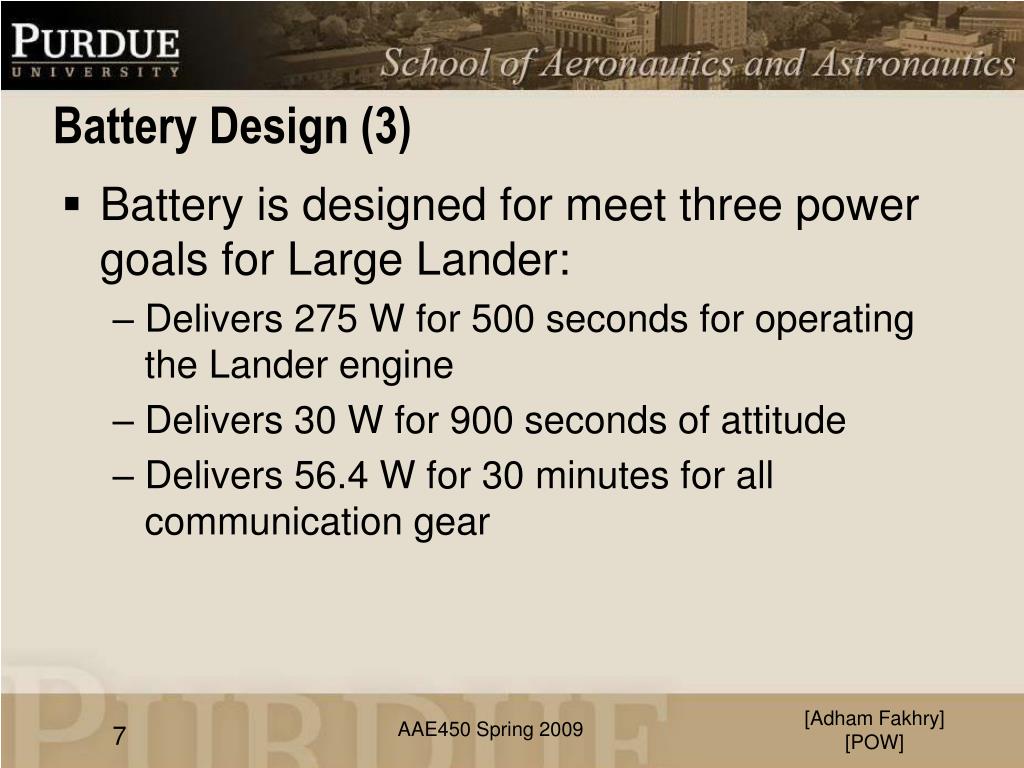

  7. Battery Design (3) [AdhamFakhry] [POW] • Battery is designed for meet three power goals for Large Lander: • Delivers 275 W for 500 seconds for operating the Lander engine • Delivers 30 W for 900 seconds of attitude • Delivers 56.4 W for 30 minutes for all communication gear

  8. Solar Array sizing [AdhamFakhry] [POW] • Solar array Calculations: • Dimensions of Solar cells: • Area of Lander roof = π(1/2)2 = 0.785 m2 • Solar efficiency = 300 W/m2 • Potential max power = 235.6 W • Cost of Solar Cells: • Cost of cells per watt = 1000 $/W • Cost of Cells = 235,619.45 = $235,600 • Total cost = $235,600 + 4,400 (for additional costs) = $250,000

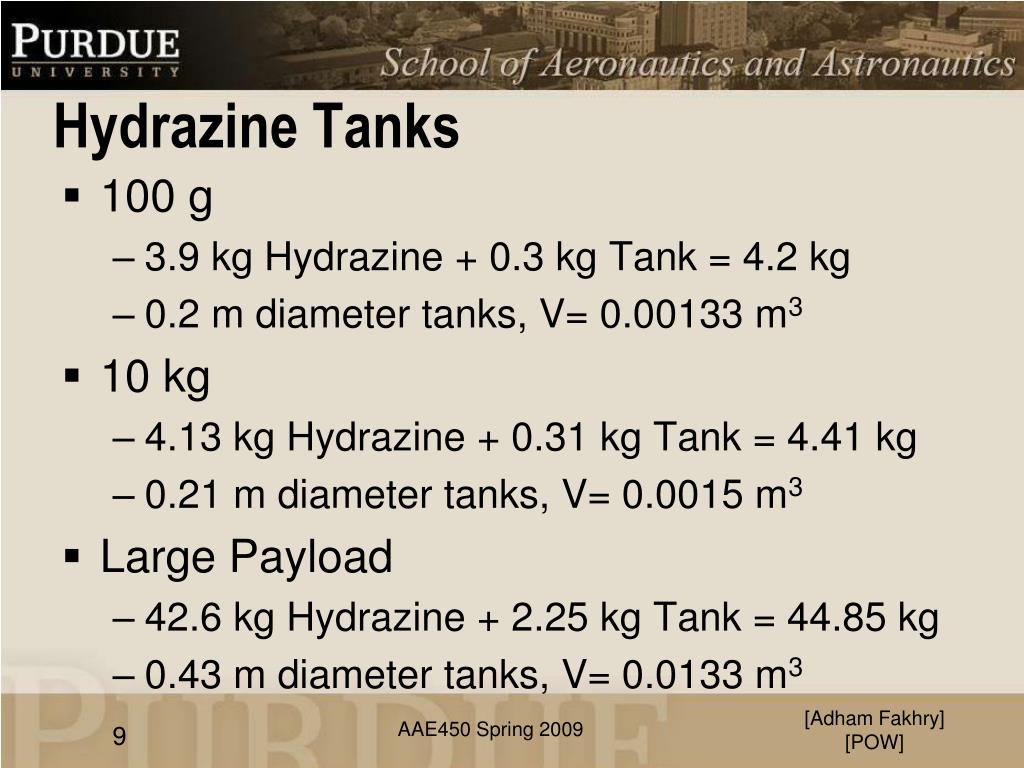

  9. Hydrazine Tanks [AdhamFakhry] [POW] • 100 g • 3.9 kg Hydrazine + 0.3 kg Tank = 4.2 kg • 0.2 m diameter tanks, V= 0.00133 m3 • 10 kg • 4.13 kg Hydrazine + 0.31 kg Tank = 4.41 kg • 0.21 m diameter tanks, V= 0.0015 m3 • Large Payload • 42.6 kg Hydrazine + 2.25 kg Tank = 44.85 kg • 0.43 m diameter tanks, V= 0.0133 m3

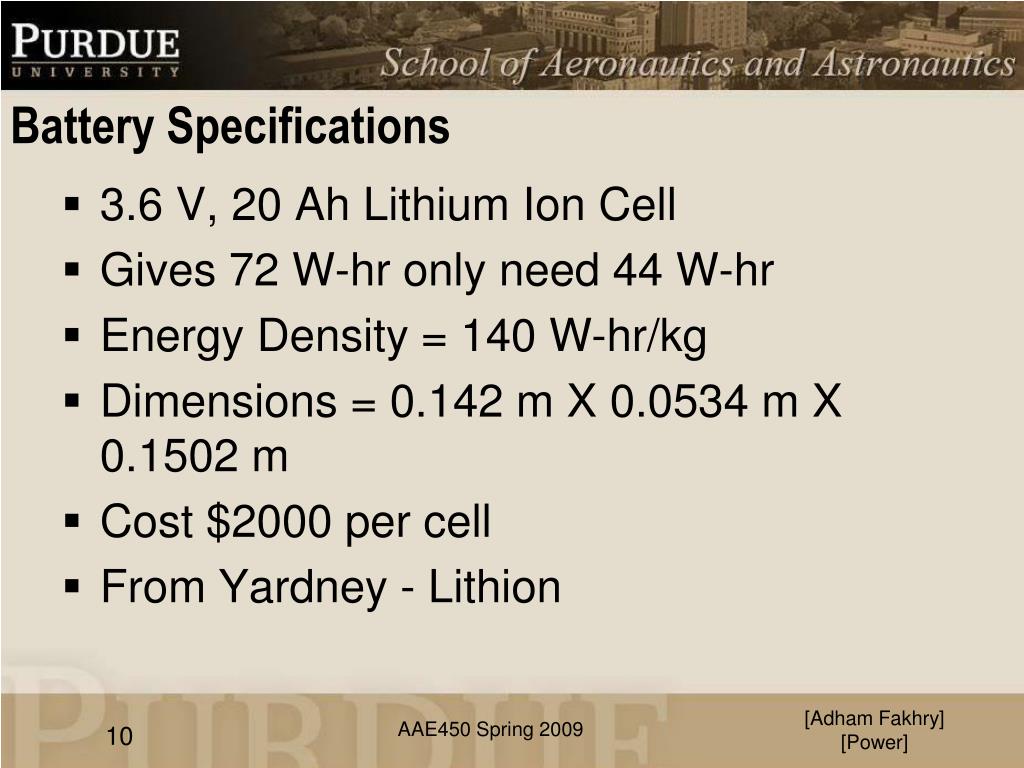

  10. Battery Specifications [Adham Fakhry] [Power] 3.6 V, 20 Ah Lithium Ion Cell Gives 72 W-hr only need 44 W-hr Energy Density = 140 W-hr/kg Dimensions = 0.142 m X 0.0534 m X 0.1502 m Cost $2000 per cell From Yardney - Lithion

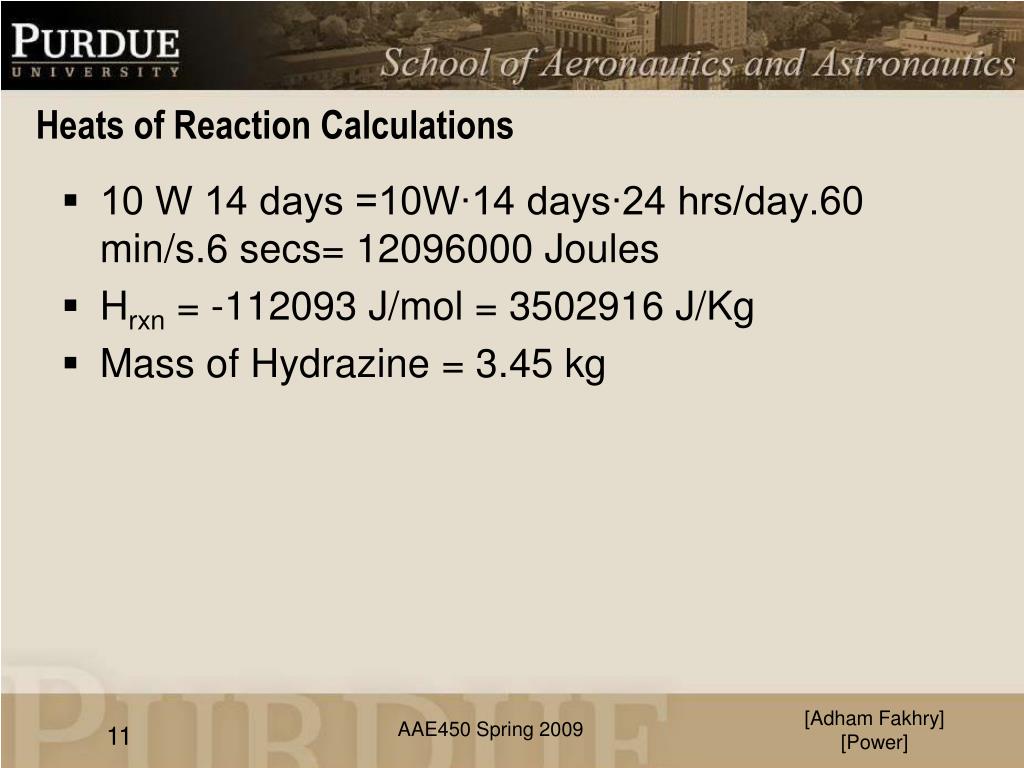

  11. Heats of Reaction Calculations [Adham Fakhry] [Power] 10 W 14 days =10W∙14 days∙24 hrs/day.60 min/s.6 secs= 12096000 Joules Hrxn = -112093 J/mol = 3502916 J/Kg Mass of Hydrazine = 3.45 kg
