Memory Interface. A Course in Microprocessor Electrical Engineering Dept. University of Indonesia. Jenis – jenis memori. ROM EEPROM SRAM DRAM. Pin Memori. Pin Address Pin Data Pin Selection Pin Kontrol. Ilustrasi secara logika memori RAM 16 K x 8 (16 Kbyte):.

Memory Interface - slide 1
01 / 13Memory Interface
1 / 17

Télécharger la présentation

Memory Interface
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

  1. Memory Interface A Course in Microprocessor Electrical Engineering Dept. University of Indonesia

  2. Jenis – jenismemori • ROM • EEPROM • SRAM • DRAM

  3. Pin Memori • Pin Address • Pin Data • Pin Selection • Pin Kontrol

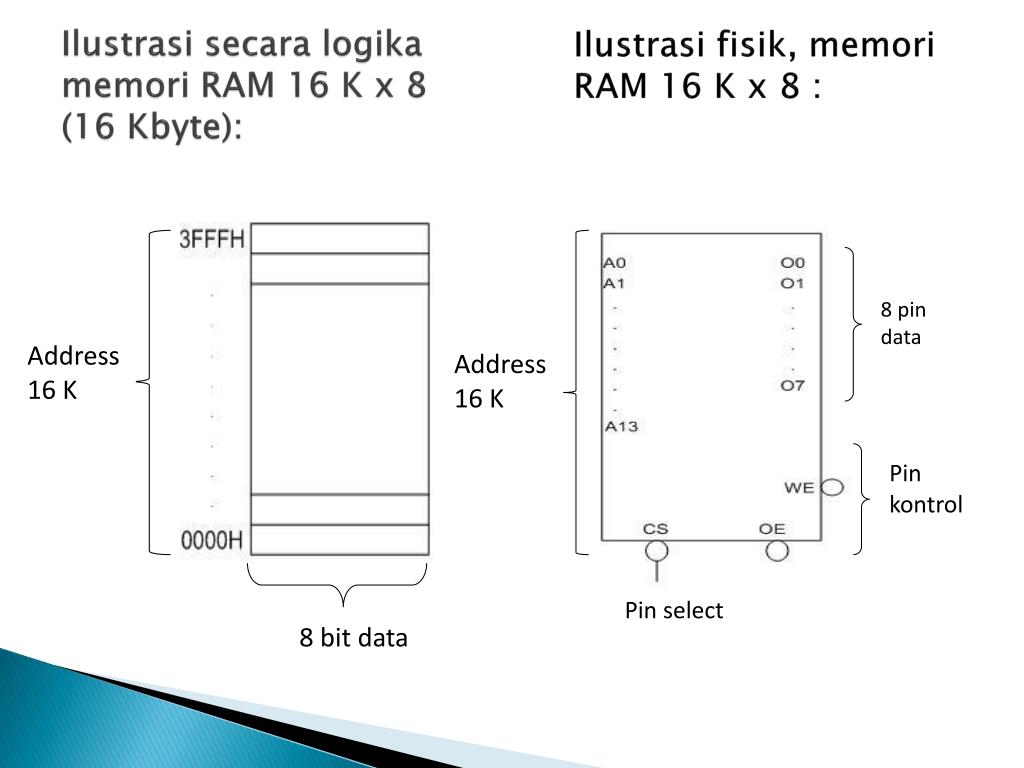

  4. Ilustrasisecaralogikamemori RAM 16 K x 8 (16 Kbyte): Ilustrasifisik, memori RAM 16 K x 8 : 8 pin data Address 16 K Address 16 K Pin kontrol Pin select 8 bit data

  5. Decoding Memori • Fungsinya: • Menghubungkan µP dengan > 1 memori • Mengatasiketidakcocokanjumlah pin (∑ pin µP > ∑ pin memoriatau I/O) ex : 8088 (20 pin) dengan EPROM 2716 (11 pin)

  6. Decoder NAND Sederhana • Fungsi : jika pin mikroprosesor > pin memori, makamikroprosesorhanyabisamengaksessebanyak pin dimemori, padahal yang terlihatolehmikroprosesorsebanyak pin mikroprosesor, halinitidakkonsistensehinggamemerlukan NAND Gate • Cara hubungan pin : pin mikroprosesorsebanyakjumlah pin memoridihubungkanlangsung, sisanyadihubungkanke NAND. Output dari NAND dijadikan select input • Contoh : EPROM 2K x 8 (2716)

  7. Contoh : EPROM 2K x 8 (2716) A0 A10 A11 A19 RD

  8. b. Dekoder3-to-8 (34LS138) • Tipe 34LS138 adalahactive low, sehingga pin yang aktifnilainya ‘0’, sedangkan yang tidakaktifdiberinilai ‘1’. 8 Selection input 8 output 3 Enable input Input dalam bit : C B A Output sesuaikonversibiner-digital: 0 0 0 = 0 pin 0 aktif 0 1 0 = 2 pin 2 aktif

  9. c. Dekoder3-to-8 (34LS138)

  10. Contoh • Hubungkanlah 8 buah RAM yang masing-masingberukuran 32 K byte (32K x 8) kemikroprosesor 8088 dangambarkanrangkaiannya!! • Jikaalamataksesdimulaidari 00000H, berapaalamatakhirnya??

  11. Latihan • Hubungkan 16 buah ROM yang masing-masingberukuran 8 K x 8 kemikroprosesor 8088. Jikaalamatdimulaidari 40000H, berapaalamatakhirnya? Gunakanlah 1 buah decoder 2 to 4 dan 2 buah decoder 3 to 8.
