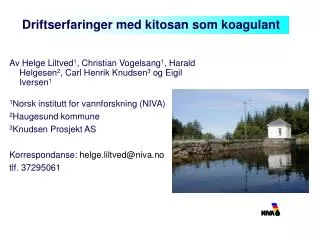

  1. Driftserfaringer med kitosan som koagulant Av Helge Liltved1, Christian Vogelsang1, Harald Helgesen2, Carl Henrik Knudsen3 og Eigil Iversen1 1Norsk institutt for vannforskning (NIVA) 2Haugesund kommune 3Knudsen Prosjekt AS Korrespondanse: helge.liltved@niva.no tlf. 37295061

  2. chitin chitosan crab and shrimp waste   extraction deacetylation >85 % deacetylated pKa 6.6 Kitosan som koagulant ved direktefiltrering • I løpet av de siste 10 år har det vært gjort en rekke lab-, pilot- og fullskala studier med kitosan som koagulant for fjerning av partikler og humus fra drikkevann. Fullskala erfaringer er høstet de siste 5 årene. • Kitosan er en positivt ladet polymer som framstilles fra krabbe- og rekeskall • Fordeler: Ingen restmetaller i rentvannet, lettere styring, mindre slamproduksjon, mer anvendelig slam • Ulemper: Dårligere fjerning av noen humusfraksjoner, høyere pris

  3. Fjerning av farge (), UV254-absorberende stoffer (▲) og TOC () ved ulike kitosandoser til et syntetisk humusrikt råvann (70 mgPt/l) med lavt partikkelinnhold ved pH 5. Molekylvektsfordeling av organisk stoff bestemt med HPSEC. De største molekylene elueres ut først, og disse ligger derfor lengst til venstre i kromatogrammet. Hva fjernes med kitosan?

  4. 2 mg chitosan/l + Fe Chitosan Kitosan i kombinasjon med jernklorid Biodegraderbart løst organisk stoff (BDOC) målt som forskjellen mellom høyeste og laveste DOC-konsentrasjon i løpet av 22 døgn i vann med en opprinnelig DOC konsentrasjon på 4 mg/l (Oset)

  5. 100 80 Colour removal ratio (%) 60 40 20 0 0 5 10 15 20 Chitosan dosage (mg/l) pH-effekter Fjerning av farge fra humusrikt innsjøvann ved pH 3 (▲ ), pH 4 ( ) og pH 5 (● ) i jar-tester. Dragsjøen, Årnes vannverk. Resultater fra fullskala forsøk ved Sjunken Vannverk: Råvann fargetall: 34,5 mgPt/l DOC: 4,8 mg/l. 80 og 45% fjerning

  6. Fjerning av farge fra råvann behandlet med kitosan (x: 1.00 mg/l; : 1.75 mg/l; ▲: 5.00 mg /l) etter membranfiltrering med filtre med porestørrelse i området 0.1-3 µm. (): Filtrert råvann uten tilsetting av kitosan Effekter av filtrering

  7. Sammenhengen mellom dannelsen av trihalometaner (THM) og forbruket av klor ved desinfisering av råvann fra Oset renseanlegg. 1 mg/l fritt klor etter 24 timer Trihalometandannelse Reduksjon i THM, TOC, farge og UV-adsorberende stoff etter felling med optimale doseringer og klorering. Verdiene for klorert råvann var THM: 194 µg/l, TOC: 4.2 mg C/l, fargetall 21.7 mg Pt/l og UV-abs254nm: 0.146).

  8. Haugesund vannverk • Det nye vannverket ble satt i drift i 2001 • Produserer 8,7 mill m3 pr. år (tall fra 2003), Qmaks=520 l/sek • Kitosanforbruk 14,6 tonn/år, tilsvarende 1,6 g/m3 • Saltsyreforbruk 117 tonn/år, tilsvarende 13,4 g/m3 • Polymer til slam 550 kg/år, tilsvarende 3,5 g/tonn • Fellings-pH: 4-4,5 • Filtreringshastighet: 4-6 m/time • Spylefrekvens: 1 gang/døgn

  9. KITOSAN TILSETTES SLAM ANTRASITT SAND MARMOR GRUS KJØRES TIL DEPONI STAKKASTADVATN 80 mill. m³ vann RENT VANN TIL FORBRUKER 8 STK. NEDSTRØMS FILTRE Flytskjema

  10. Haugesund vannverk - resultater fra 2004 og 2005 • TOC verdier ut: < 3 mg/l • Kimtall og koliforme bakterier redusert 0 etter klorering (1 gCl2/m3) Muggsopp – redusert til 0 etter filtrering • Trihalometaner • Kloroform 21 ug/l • Bromoform <0,02 ug/l • Dibromklormetan 0,23 ug/l • Bromdiklormetan 3,7 ug/l

  11. Slamproduksjon • Ca. 19 g pr m3 produsert vann (11-15% TS) • Årlig ca. 170 tonn med 11-15% TS som fraktes bort og deponeres • Dersom JKL hadde vært benyttet, ville teoretisk slamproduksjon være ca 3 ganger så høy. Slamkvalitet – metaller

  12. Østerbo vannbehandlingsanlegg • Vannforsyningsanlegg til Østerbo Evangeliesenter, Halden kommune • Råvannskilde er Bunessjøen • Eksisterende direktefiltreringsanlegg (aluminiumsulfat) er nedslitt og greier ikke å levere en tilfredsstillende vannkvalitet.

  13. Østerbo vannbehandlingsanlegg • Kapasitet: Qmiddel=70 m3/d Qmaks=150 m3/d • Fellings-pH: 4.7-5.3 • Dosering: 6-7 gFe/m3 og 3 g kitosan/m3 • Kitosanforbruk/ kostnader: 90 kg/år = kr. 14.000;

  14. Steinsland vannbehandlingsanlegg • Offisiell åpnet 30. september 2004 • Qdim: 150 m3/h Midlere: 100 m3/h P.e. = 5200 • Tre nedstrøms antrasittfiltre, dim filtreringshastighet = 7,5 m/h, + oppstrøms marmorfiltre • Farge inn: 8 - >70. Farge ut: 1 – 8 • Fellings-pH: 3,8 ved lav farge inn, 3,5 ved høy farge • Dosering: 1-1,5 g/m3 • Kitosan kjøpes fra Island i storsekk (400 kg) for 145 kr/kg. • Kjemikaliekostnad 15 –20 øre pr m3 produsert vann, tilsvarende ca. 800 kg/år til en kostnad på kr. 116.000; • Spyling av filter etter 1000 – 3000 m3 avhengig av råvannskvalitet.

  15. Bjoa vannbehandlingsanlegg • Satt i drift i 2001 • Nedstrøms antrasitt/sandfilter • Oppstrøms marmorfilter • Qdim: 15 m3/h, tilsvarende 10 m/h P.e. = 700 • Fellings-pH: 4,2 ved lav råvannsfarge, 3,6 ved høy råvannsfarge • Kitosandosering: 1 –1,5 g/m3, ca. 90 kg/år, ca. kr. 13.000;/år • Farge, inn: 20-32 mgPt/l ut: 6 –10 mgPt/l • TOC, inn: 3,7-4,8 mg/l ut: 2,6-3,1 mg/l • Filterspyling: ca 1 gang pr døgn • Anlegget belastes i dag med ca 5 m3/h

  16. Heggetjern vannverk • Vært i drift med kitosan fra 2002 • To oppstrøms marmorfiltre, Atot = 2,6 m2. • Dimensjonerende filterbelastning: 5 m/h. • Qdim = 13 m3/h. Årsproduksjon ca 60000 m3. (165 m3/d) • Filtermasse: filterkalk fra Franzefoss. • Dosering Kitosan: 2-3 g/m3 • Fellings-pH: 5 –5,5 • Farge: inn: 35-37 mgPt/l ut: 13-16 mgPt/l

  17. Oppsummering Følgende erfaringer med bruk av kitosan i fullskala anlegg er framkommet: • Fargetall og TOC reduseres med hhv 70-75 og 35-40%. • Ved høye konsentrasjoner av organisk stoff i råvannet kan JKL med fordel benyttes sammen med kitosan. • Slamproduksjonen med kitosan alene er ca. 1/3-del av slamproduksjonen med JKL. • Sammenliknet med kostnadene for JKL er kitosankostnadene betydelig høyere, men noe kan spares inn på lettere drift, samt slambehandling, transport og deponering. Potensiale for utvikling av jordforbedringsmiddel fra kitosanslam. • Prosessen er godt egnet for små og mellomstore anlegg • Sist men ikke minst – fornøyde kunder, vannverkseiere og tilsyn.
