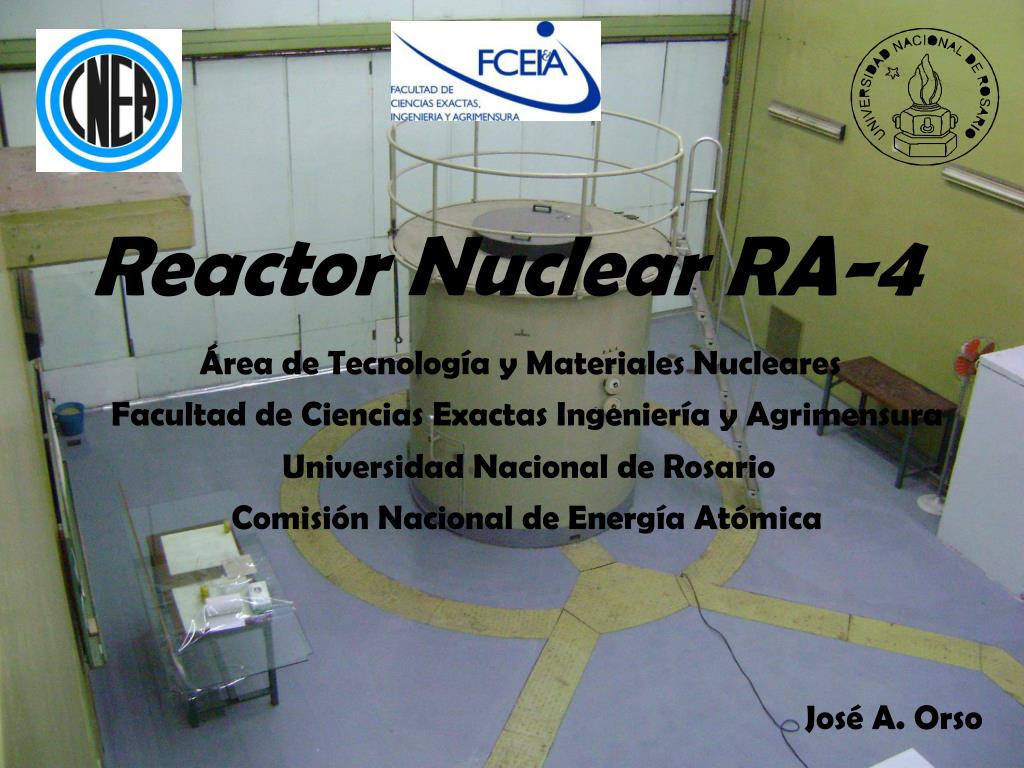

1. Reactor Nuclear RA-4 Área de Tecnología y Materiales Nucleares Facultad de Ciencias Exactas Ingeniería y Agrimensura Universidad Nacional de Rosario Comisión Nacional de Energía Atómica José A. Orso

2. Esquema del RA4 • Puesta a crítico y scram del Reactor • Instrumentación Nuclear del RA-4 • Fotos de Rosario

3. Esquema del Reactor Núcleo Corte a 90º Vista Superior Columna Térmica Núcleo Barras de control Mecanismo de Elevación de la fuente de Neutrones Reflector de Grafito Canales de Irradiación Cámaras de Ionización Fuente de Neutrones Blindaje de Plomo Tanque con Ácido Bórico Contadores Proporcionales

4. Puesta en marcha del Reactor Corte a 180º Reactor Crítico Unión del Núcleo para obtención de masa crítica. Ingreso de una muestra a irradiaren en el canal lateral inferior. Una vez alcanzada la potencia requerida se retira la fuente Desplazamiento de la segunda barra de control hasta alcanzar la criticidad. Desplazamiento de la primera barra de Control.

5. Actuación de los sistemas seguridad (Scram) Reactor Crítico Si se superan los límites preestablecidos actúan los sistemas de extinción, separándose el núcleo y posicionándose las barras de control junto a este (SCRAM TOTAL). Los sistemas de extinción pueden además activarse desde un pulsador ubicado en la consola de mando y otro en la puerta de salida de emergencia.

6. SCRAM TOTAL Reactor Crítico

7. Instrumentación Nuclear Canal de Arranque Reactor Canal Lineal Cámaras de Ionización No Compensadas Canal Logarítmico “El canal de arranque da una Indicación del conteo de neutrones que hay en el núcleo durante la puesta en marcha del reactor”. Núcleo Contadores proporcionales Escalímetro Reloj Indicador Logarítmico Indicador Lineal Relé Preamplificador Consola Amplificador de Impulsos

8. Instrumentación Nuclear Canal de Marcha Reactor Cámaras de Ionización No Compensadas Canal Lineal Núcleo Registrador Lineal Indicador lineal Amplificador Lineal Consola

9. Instrumentación Nuclear Canal de Marcha Reactor Cámaras de Ionización No Compensadas Canal Lineal Canal Logarítmico “El canal de marcha mide una corriente eléctrica que es proporcional al flujo neutrónico en el núcleo”. Núcleo Indicador Logarítmico Indicador %/seg. Registrador Logarítmico Amplificador Logarítmico Amplificador Lineal Consola

10. Instrumentación Nuclear, Alarmas y Scrams Multiplicación Muy alta Preampl. Ampl. De Impulsos Integrador Logarítmico Relé Flujo demasiado bajo Tubo BF3 Integrador Logarítmico Regis- trador Integrador Logarítmico Conectar-desconectar Tensión contador Prealerta canal logarítmico Ampl. Logarítmico Flujo demasiado alto Regis- trador Indicación Tasa de Crecimiento Falla alta tensión Cámaras no compensadas Fuente Alta Tensión Falla equipo canal lineal Ampl. Lineal Conmutar canal lineal Flujo demasiado alto Canal lineal Tubo halógeno Monitor gamma Dosis gamma Demasiado alta Termo resistencia Indicador temperatura Falla monitor gamma Temperatura reactor Demasiado alta Se produce SCRAM PARCIAL cuando el canal logarítmico de arranque supera un determinado valor de número de cuentas. Temperatura reactor Demasiado baja

11. Instrumentación Nuclear, Alarmas y Scrams Multiplicación Muy alta Preampl. Ampl. De Impulsos Integrador Logarítmico 0 1 Relé 0 1 Flujo demasiado bajo Tubo BF3 1 0 Integrador Logarítmico Regis- trador Integrador Logarítmico Conectar-desconectar Tensión contador Prealerta canal logarítmico Ampl. Logarítmico Flujo demasiado alto Regis- trador Indicación Tasa de Crecimiento Falla alta tensión Cámaras no compensadas Fuente Alta Tensión Falla equipo canal lineal Ampl. Lineal Conmutar canal lineal Flujo demasiado alto Canal lineal Tubo halógeno Monitor gamma Dosis gamma Demasiado alta Termo resistencia Indicador temperatura Falla monitor gamma Temperatura reactor Demasiado alta Se produce SCRAM TOTAL cuando el canal logarítmico de arranque y el canal logarítmico de marchar registran un valor inferior a los límites preestablecidos en ambos canales. Temperatura reactor Demasiado baja

12. Instrumentación Nuclear, Alarmas y Scrams Multiplicación Muy alta Preampl. Ampl. De Impulsos Integrador Logarítmico Relé Flujo demasiado bajo Tubo BF3 Integrador Logarítmico Regis- trador Integrador Logarítmico Conectar-desconectar Tensión contador Prealerta canal logarítmico Ampl. Logarítmico Flujo demasiado alto Regis- trador Indicación Tasa de Crecimiento Falla alta tensión Cámaras no compensadas Fuente Alta Tensión Falla equipo canal lineal Ampl. Lineal Conmutar canal lineal Flujo demasiado alto Canal lineal Tubo halógeno Monitor gamma Dosis gamma Demasiado alta Termo resistencia Indicador temperatura Falla monitor gamma Temperatura reactor Demasiado alta El encendido de una ALARMA sonora cuando el reactor alcanza la potencia de 2 mW indica que se debe apagar el canal de arranque para proteger los tubos de BF3. Temperatura reactor Demasiado baja

13. Instrumentación Nuclear, Alarmas y Scrams Multiplicación Muy alta Preampl. Ampl. De Impulsos Integrador Logarítmico Relé Flujo demasiado bajo Tubo BF3 Integrador Logarítmico Regis- trador Integrador Logarítmico Conectar-desconectar Tensión contador Prealerta canal logarítmico Ampl. Logarítmico Flujo demasiado alto Regis- trador Indicación Tasa de Crecimiento Falla alta tensión Cámaras no compensadas Fuente Alta Tensión Falla equipo canal lineal Ampl. Lineal Conmutar canal lineal Flujo demasiado alto Canal lineal Tubo halógeno Monitor gamma Dosis gamma Demasiado alta Termo resistencia Indicador temperatura Falla monitor gamma Temperatura reactor Demasiado alta Se enciende una ALARMA sonora que indica que el reactor alcanzó los 30 mW de potencia . Temperatura reactor Demasiado baja

14. Instrumentación Nuclear, Alarmas y Scrams Multiplicación Muy alta Preampl. Ampl. De Impulsos Integrador Logarítmico Relé Flujo demasiado bajo Tubo BF3 Integrador Logarítmico Regis- trador Integrador Logarítmico Conectar-desconectar Tensión contador Prealerta canal logarítmico Ampl. Logarítmico Flujo demasiado alto Regis- trador Indicación Tasa de Crecimiento Falla alta tensión Cámaras no compensadas Fuente Alta Tensión Falla equipo canal lineal Ampl. Lineal Conmutar canal lineal Flujo demasiado alto Canal lineal Tubo halógeno Monitor gamma Dosis gamma Demasiado alta Termo resistencia Indicador temperatura Falla monitor gamma Temperatura reactor Demasiado alta Si el reactor alcanza la potencia de 1800 mW se produce SCRAM TOTAL Temperatura reactor Demasiado baja

15. Instrumentación Nuclear, Alarmas y Scrams Multiplicación Muy alta Preampl. Ampl. De Impulsos Integrador Logarítmico Relé Flujo demasiado bajo Tubo BF3 Integrador Logarítmico Regis- trador Integrador Logarítmico Conectar-desconectar Tensión contador Prealerta canal logarítmico Ampl. Logarítmico Flujo demasiado alto Regis- trador Indicación Tasa de Crecimiento Falla alta tensión Cámaras no compensadas Fuente Alta Tensión Falla equipo canal lineal Ampl. Lineal Conmutar canal lineal Flujo demasiado alto Canal lineal Tubo halógeno Monitor gamma Dosis gamma Demasiado alta Termo resistencia Indicador temperatura Falla monitor gamma Temperatura reactor Demasiado alta Se produce un SCRAM TOTAL si falla la fuente de alta tensión de las cámaras no compensadas. Temperatura reactor Demasiado baja

16. Instrumentación Nuclear, Alarmas y Scrams Multiplicación Muy alta Preampl. Ampl. De Impulsos Integrador Logarítmico Relé Flujo demasiado bajo Tubo BF3 Integrador Logarítmico Regis- trador Integrador Logarítmico Conectar-desconectar Tensión contador Prealerta canal logarítmico Ampl. Logarítmico Flujo demasiado alto Regis- trador Indicación Tasa de Crecimiento Falla alta tensión Cámaras no compensadas Fuente Alta Tensión Falla equipo canal lineal Ampl. Lineal Conmutar canal lineal Flujo demasiado alto Canal lineal Tubo halógeno Monitor gamma Dosis gamma Demasiado alta Termo resistencia Indicador temperatura Falla monitor gamma Temperatura reactor Demasiado alta Si falla el canal lineal de marcha se produce SCRAM TOTAL Temperatura reactor Demasiado baja

17. Instrumentación Nuclear, Alarmas y Scrams Multiplicación Muy alta Preampl. Ampl. De Impulsos Integrador Logarítmico Relé Flujo demasiado bajo Tubo BF3 Integrador Logarítmico Regis- trador Integrador Logarítmico Conectar-desconectar Tensión contador Prealerta canal logarítmico Ampl. Logarítmico Flujo demasiado alto Regis- trador Indicación Tasa de Crecimiento Falla alta tensión Cámaras no compensadas Fuente Alta Tensión Falla equipo canal lineal Ampl. Lineal Conmutar canal lineal Flujo demasiado alto Canal lineal Tubo halógeno Monitor gamma Dosis gamma Demasiado alta Termo resistencia Indicador temperatura Falla monitor gamma Temperatura reactor Demasiado alta Si se supera el 70% del indicador del canal lineal, se enciende una ALARMA sonora de advertencia, indicando al operador que el instrumento se acerca al 100% de la escala. Temperatura reactor Demasiado baja

18. Instrumentación Nuclear, Alarmas y Scrams Multiplicación Muy alta Preampl. Ampl. De Impulsos Integrador Logarítmico Relé Flujo demasiado bajo Tubo BF3 Integrador Logarítmico Regis- trador Integrador Logarítmico Conectar-desconectar Tensión contador Prealerta canal logarítmico Ampl. Logarítmico Flujo demasiado alto Regis- trador Indicación Tasa de Crecimiento Falla alta tensión Cámaras no compensadas Fuente Alta Tensión Falla equipo canal lineal Ampl. Lineal Conmutar canal lineal Flujo demasiado alto Canal lineal Tubo halógeno Monitor gamma Dosis gamma Demasiado alta Termo resistencia Indicador temperatura Falla monitor gamma Temperatura reactor Demasiado alta Si se supera el 100% del indicador del canal lineal se produce SCRAM TOTAL. Temperatura reactor Demasiado baja

19. Instrumentación Nuclear, Alarmas y Scrams Multiplicación Muy alta Preampl. Ampl. De Impulsos Integrador Logarítmico Relé Flujo demasiado bajo Tubo BF3 Integrador Logarítmico Regis- trador Integrador Logarítmico Conectar-desconectar Tensión contador Prealerta canal logarítmico Ampl. Logarítmico Flujo demasiado alto Regis- trador Indicación Tasa de Crecimiento Falla alta tensión Cámaras no compensadas Fuente Alta Tensión Falla equipo canal lineal Ampl. Lineal Conmutar canal lineal Flujo demasiado alto Canal lineal Tubo halógeno Monitor gamma Dosis gamma Demasiado alta Termo resistencia Indicador temperatura Falla monitor gamma Temperatura reactor Demasiado alta Si se supera el límite de 80 impulsos por segundo en el medidor de radiación gamma se produce SCRAM PARCIAL (solamente las barras se posicionan junto al núcleo). Temperatura reactor Demasiado baja

20. Instrumentación Nuclear, Alarmas y Scrams Multiplicación Muy alta Preampl. Ampl. De Impulsos Integrador Logarítmico Relé Flujo demasiado bajo Tubo BF3 Integrador Logarítmico Regis- trador Integrador Logarítmico Conectar-desconectar Tensión contador Prealerta canal logarítmico Ampl. Logarítmico Flujo demasiado alto Regis- trador Indicación Tasa de Crecimiento Falla alta tensión Cámaras no compensadas Fuente Alta Tensión Falla equipo canal lineal Ampl. Lineal Conmutar canal lineal Flujo demasiado alto Canal lineal Tubo halógeno Monitor gamma Dosis gamma Demasiado alta Termo resistencia Indicador temperatura Falla monitor gamma Temperatura reactor Demasiado alta En caso que se produzca una falla en el monitor gamma, se produce un SCRAM PARCIAL. Temperatura reactor Demasiado baja

21. Instrumentación Nuclear, Alarmas y Scrams Multiplicación Muy alta Preampl. Ampl. De Impulsos Integrador Logarítmico Relé Flujo demasiado bajo Tubo BF3 Integrador Logarítmico Regis- trador Integrador Logarítmico Conectar-desconectar Tensión contador Prealerta canal logarítmico Ampl. Logarítmico Flujo demasiado alto Regis- trador Indicación Tasa de Crecimiento Falla alta tensión Cámaras no compensadas Fuente Alta Tensión Falla equipo canal lineal Ampl. Lineal Conmutar canal lineal Flujo demasiado alto Canal lineal Tubo halógeno Monitor gamma Dosis gamma Demasiado alta Termo resistencia Indicador temperatura Falla monitor gamma Temperatura reactor Demasiado alta Si produce SCRAM TOTAL si la temperatura del núcleo supera los 36 ºC Temperatura reactor Demasiado baja

22. Instrumentación Nuclear, Alarmas y Scrams Multiplicación Muy alta Preampl. Ampl. De Impulsos Integrador Logarítmico Relé Flujo demasiado bajo Tubo BF3 Integrador Logarítmico Regis- trador Integrador Logarítmico Conectar-desconectar Tensión contador Prealerta canal logarítmico Ampl. Logarítmico Flujo demasiado alto Regis- trador Indicación Tasa de Crecimiento Falla alta tensión Cámaras no compensadas Fuente Alta Tensión Falla equipo canal lineal Ampl. Lineal Conmutar canal lineal Flujo demasiado alto Canal lineal Tubo halógeno Monitor gamma Dosis gamma Demasiado alta Termo resistencia Indicador temperatura Falla monitor gamma Temperatura reactor Demasiado alta Si produce SCRAM TOTAL si la temperatura del núcleo Es inferior a los 16 ºC Temperatura reactor Demasiado baja
