STT-RAM Project

natara avatar
8 diapositives · 259 Views · Oct 11, 2014

STT-RAM Project. Initial Estimates and Results of Cell Sizing. Expected MTJ Parameters (Ilya/Pedram). I-STT R P ≈ 500-700 Ω TMR ≈ 100-120% Lowest write energy: V WRITE ≈ 0.6-1V t PULSE ≈ 1-5ns C-STT R P ≈ 600-800 Ω TMR ≈ 30-50% Lowest write energy: V WRITE ≈ 1.2-2.0V

STT-RAM Project - slide 1
01 / 8STT-RAM Project
1 / 17

Télécharger la présentation

STT-RAM Project
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation
  1. STT-RAM Project Initial Estimates and Results of Cell Sizing

  2. Expected MTJ Parameters (Ilya/Pedram) • I-STT • RP ≈ 500-700Ω • TMR ≈ 100-120% • Lowest write energy: • VWRITE ≈ 0.6-1V • tPULSE ≈ 1-5ns • C-STT • RP ≈ 600-800Ω • TMR ≈ 30-50% • Lowest write energy: • VWRITE ≈ 1.2-2.0V • tPULSE ≈ 0.2-0.5ns

  3. Reference SRAM Cell • For IBM65: F = 0.1μm • SRAM Size: 0.625μm2 = 62.5F2 ~1.087μm ~0.575μm

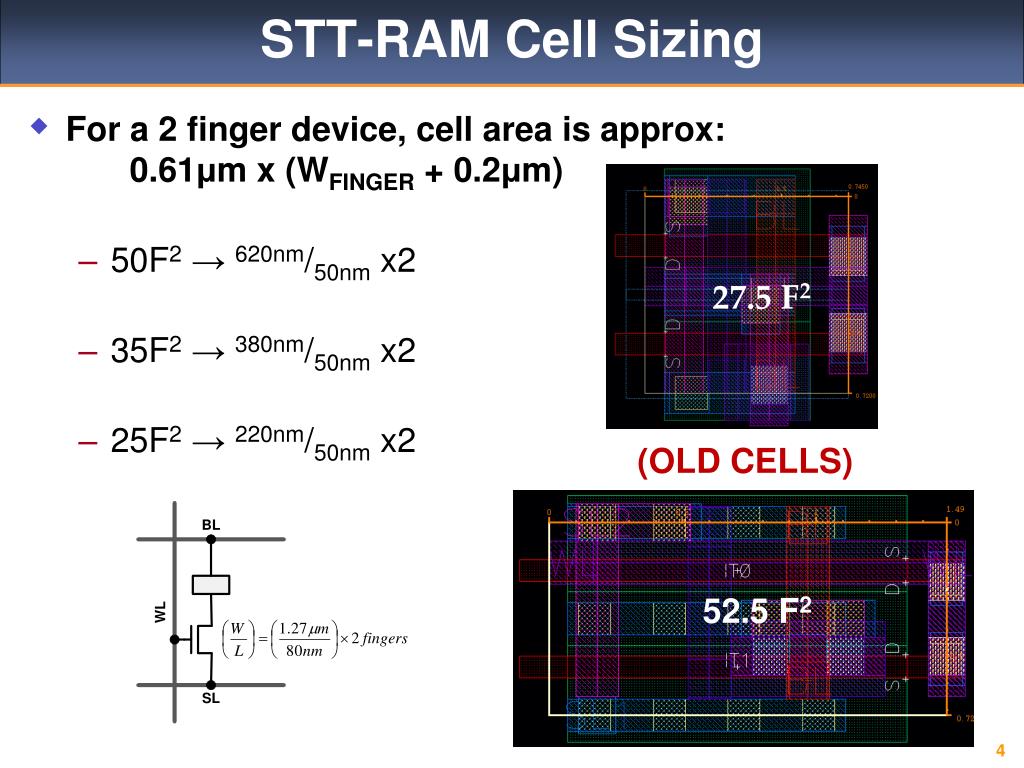

  4. STT-RAM Cell Sizing • For a 2 finger device, cell area is approx: 0.61μm x (WFINGER + 0.2μm) • 50F2 → 620nm/50nm x2 • 35F2 → 380nm/50nm x2 • 25F2 → 220nm/50nm x2 27.5 F2 52.5 F2 (OLD CELLS)

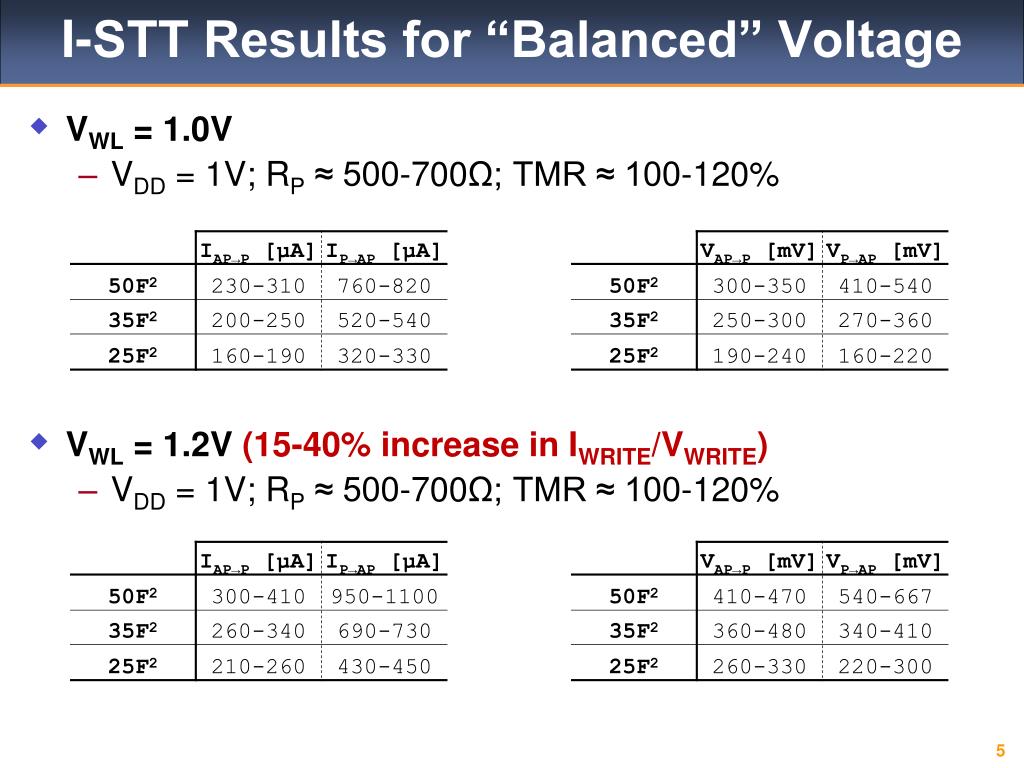

  5. I-STT Results for “Balanced” Voltage • VWL = 1.0V • VDD = 1V; RP ≈ 500-700Ω; TMR ≈ 100-120% • VWL = 1.2V (15-40% increase in IWRITE/VWRITE) • VDD = 1V; RP ≈ 500-700Ω; TMR ≈ 100-120%

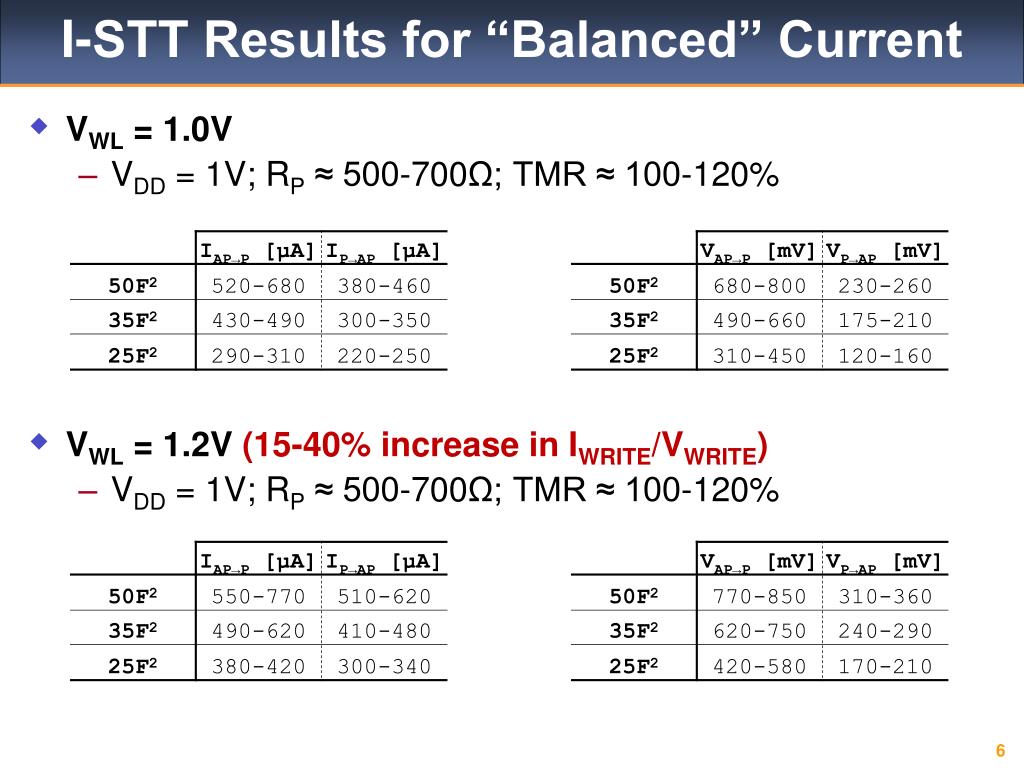

  6. I-STT Results for “Balanced” Current • VWL = 1.0V • VDD = 1V; RP ≈ 500-700Ω; TMR ≈ 100-120% • VWL = 1.2V (15-40% increase in IWRITE/VWRITE) • VDD = 1V; RP ≈ 500-700Ω; TMR ≈ 100-120%

  7. C-STT Results for “Balanced” Voltage • VWL = 1.0V • VDD = 1V; RP ≈ 600-800Ω; TMR ≈ 30-50% • VWL = 1.2V (15-40% increase in IWRITE/VWRITE) • VDD = 1V; RP ≈ 600-800Ω; TMR ≈ 30-50%

  8. C-STT Results for “Balanced” Current • VWL = 1.0V • VDD = 1V; RP ≈ 600-800Ω; TMR ≈ 30-50% • VWL = 1.2V (15-40% increase in IWRITE/VWRITE) • VDD = 1V; RP ≈ 600-800Ω; TMR ≈ 30-50%
