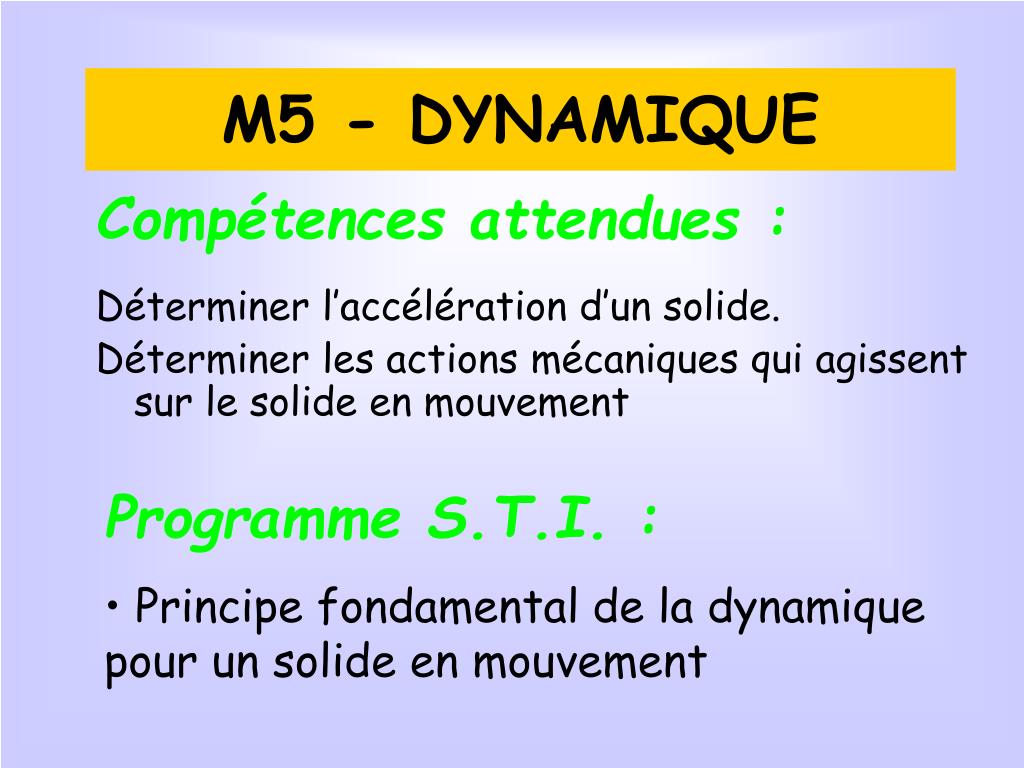

  1. M5 - DYNAMIQUE Déterminer l’accélération d’un solide. Déterminer les actions mécaniques qui agissent sur le solide en mouvement Compétences attendues : • Programme S.T.I. : • Principe fondamental de la dynamique pour un solide en mouvement

  2. Cette grandeur s’appelle le moment d’inertie noté IG Mise en évidence du principe • Expérience 1 : Soit une patineuse de masse m faisant la "toupie" (rotation d'axe fixe) • Comparer la vitesse de rotation de la patineuse dans les deux cas. Que constatez-vous ? La vitesse dépend de la répartition de la matière autour de l’axe de rotation.

  3. Rayon R Rayon R Rayon r Moment d’inertie • IG représente le moment d’inertie par rapport à l’axe de rotation du système isolé (c’est la répartition de la matière autour de l’axe de rotation) . Il est exprimé en kg.m2

  4. tracteur vélo voiture Mise en évidence du principe • Expérience 2 : trois roues indépendantes de masse et de rayon différents (IG différents) sont guidées par des roulements identiques. On néglige toutes résistances passives. Sur quelle grandeur physique faut-il agir pour que les trois roues aient la même accélération w’ ? Le couple moteur Cm

  5. Le solide est équilibré en translation donc la somme des forces est nulle Le centre de gravité est situé sur l’axe de rotation. Autour de l’axe de rotation : Cm – Cr = IG x w ’ Rappel de cinématique : w ’ = (w-wo)/t ou w ’ =(w2-w02)/2(q-q0) Principe fondamental de la dynamique de rotation Enoncé La somme des moments qui agissent sur le solide S, est égale au moment d’inertie du solide IG multipliée par son accélération angulaire w’ . NEWTON 1642 - 1727

  6. Application :démarrage à vide d’une perceuse Le couple de démarrage d’une perceuse est de 0,1 N.m. Sa vitesse de rotation en régime permanent est de 3000 tr/mn. Le moment d'inertie des parties tournantes est de 10-4 kg.m2 . 1/ Calculer l'accélération angulaire au moment du démarrage. PFD : Cm – Cr = IGx . w’ w’ = ( Cm – Cr ) / IGx w’ = ( 0,1 – 0 ) / 10-4 = 103 rd/s2

  7. P Application :démarrage d’un moteur Soit l’ensemble S en liaison pivot d’axe Ax. L’ensemble de la chaîne cinématique est modélisé par un volant plein de rayon R= 150 mm et de masse m= 50 kg. L’inventaire des actions mécaniques extérieures à S est définit comme suit : * un couple moteur au démarrage de 5 Nm * un couple résistant de 0,2 Nm * Le poids de l’ensemble tournant de 500N * l’ action de guidage en A de 0 sur S

  8. démarrage d’un moteur (suite) 1/Modéliser les Actions mécaniques extérieures au solide S tournant :

  9. démarrage d’un moteur (suite) 2/ Calculer la durée de l’accélération pour que le moteur atteigne la vitesse de 1500 tr/mn : 2-1/ en négligeant les frottements   2-2/ en considérant que tous les frottements se réduisent à un couple de frottement Cf = 0,2 Nm. Cm – Cr = IGX . w’ 5Nm 4,8Nm ½ . 50 . 0,152 = 0,5625 kg.m2 8,89 rd/s2 8,53 rd/s2 (1500.2P/60)/8,89 (1500.2P/60)/8,53 = 17,67s = 18,41s

  10. Application : Freinage du moteur L’arrêt d’un arbre moteur tournant à 1500 tr/mn s’effectue en 1 seconde. Déterminer le couple de freinage assurant l’arrêt de moteur. Cm – Cr = IGX . w’ ½ . 50 . 0,152 = 0,5625 kg.m2 (-1500.2P/60)/1 = - 157,08 rd/s2 - 88,36 Nm 88,36 Nm 88,16 Nm

  11. y A B x G C O P Application : solide en liaison pivot On considère un ensemble S en liaison pivot d’axe (A,x). AG = 0,15; AB = 0,32; AC = 0,4 I(A,x) = 8 . 10-3 kg.m2 * Cette liaison pivot est obtenue par l’association d’une rotule en A et d’une linéaire annulaire d’axe Bx. * Le poids est modélisable en G par : * Le couple moteur est modélisable en C par :

  12. solide en liaison pivot (suite) 1/ Appliquer le principe fondamental de la dynamique à l’ensemble S au point A et déterminer les composantes dans R des actions mécaniques extérieures agissant sur S. *Transfert des torseurs au point A :

  13. solide en liaison pivot (suite) * PFD : * Résolution : * Équations :

  14. solide en liaison pivot (suite) 2/ Déterminer l’accélération angulaire q’’ du mouvement de S/R et en déduire la nature du mouvement. 3/ Déterminer le temps nécessaire pour atteindre la vitesse de régime N = 1500 tr / mn.
