  1. Human skeleton tracking from depth data using geodesic distances and optical flow 作者: Loren Arthur Schwarz ⁎, ArtashesMkhitaryan, Diana Mateus, Nassir Navab 出處: Image and Vision Computing 30 (2012) 217–226 報告者:巫佳哲 日期:2013/10/15

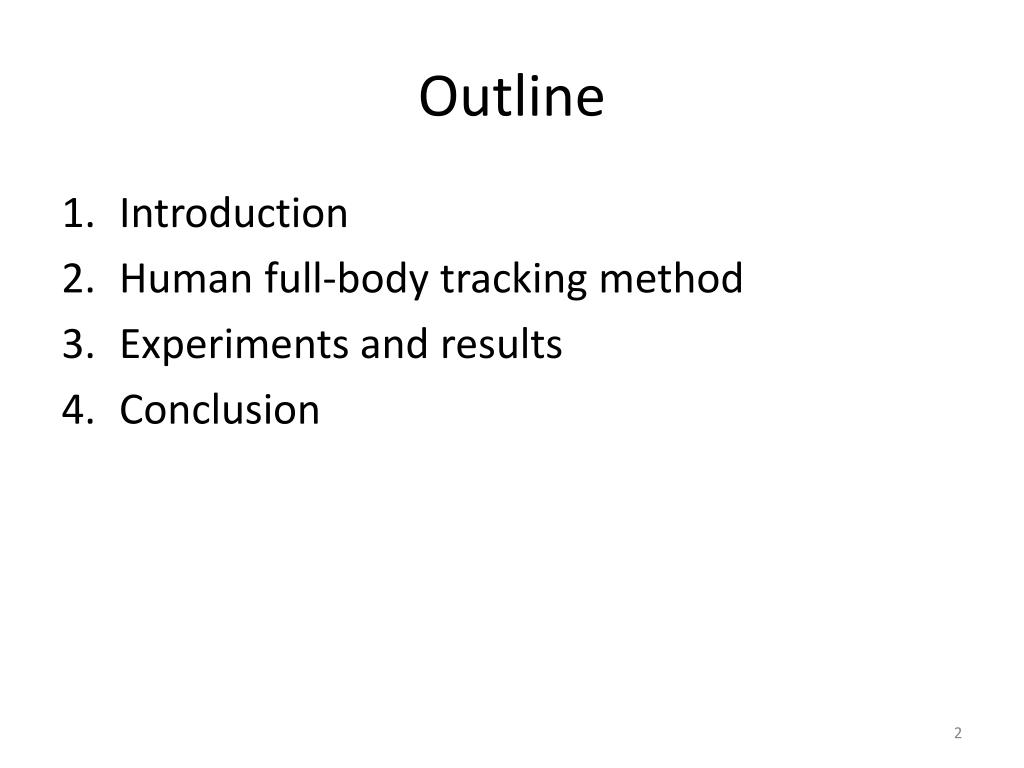

  2. Outline • Introduction • Human full-body tracking method • Experiments and results • Conclusion

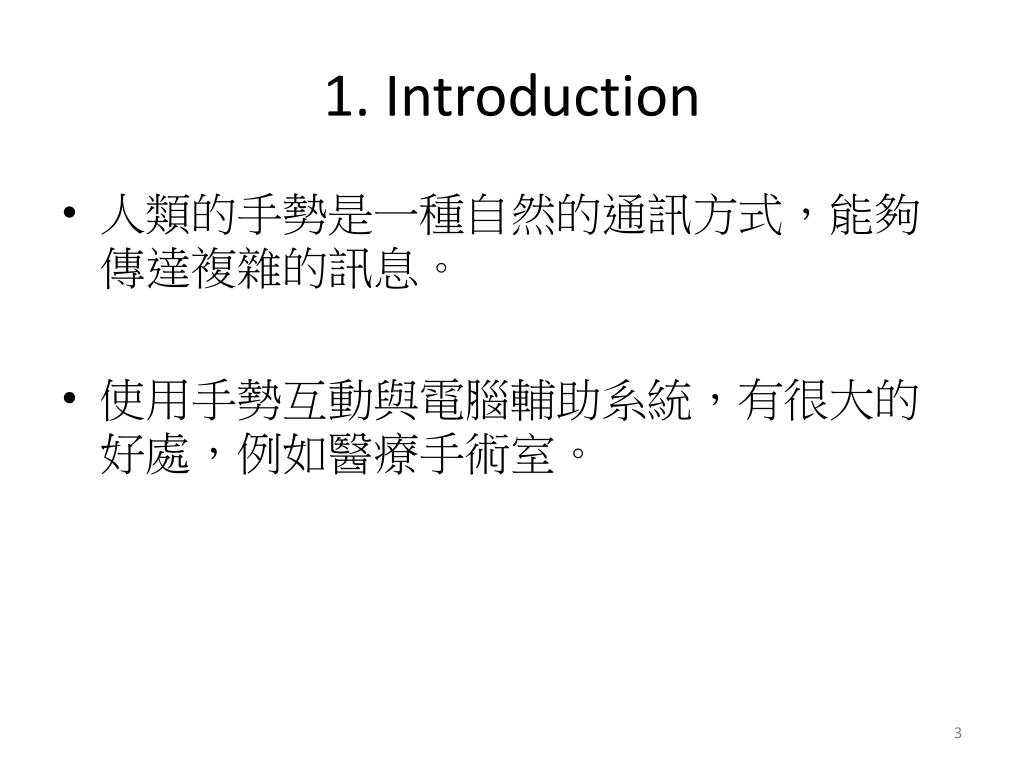

  3. 1. Introduction • 人類的手勢是一種自然的通訊方式，能夠傳達複雜的訊息。 • 使用手勢互動與電腦輔助系統，有很大的好處，例如醫療手術室。

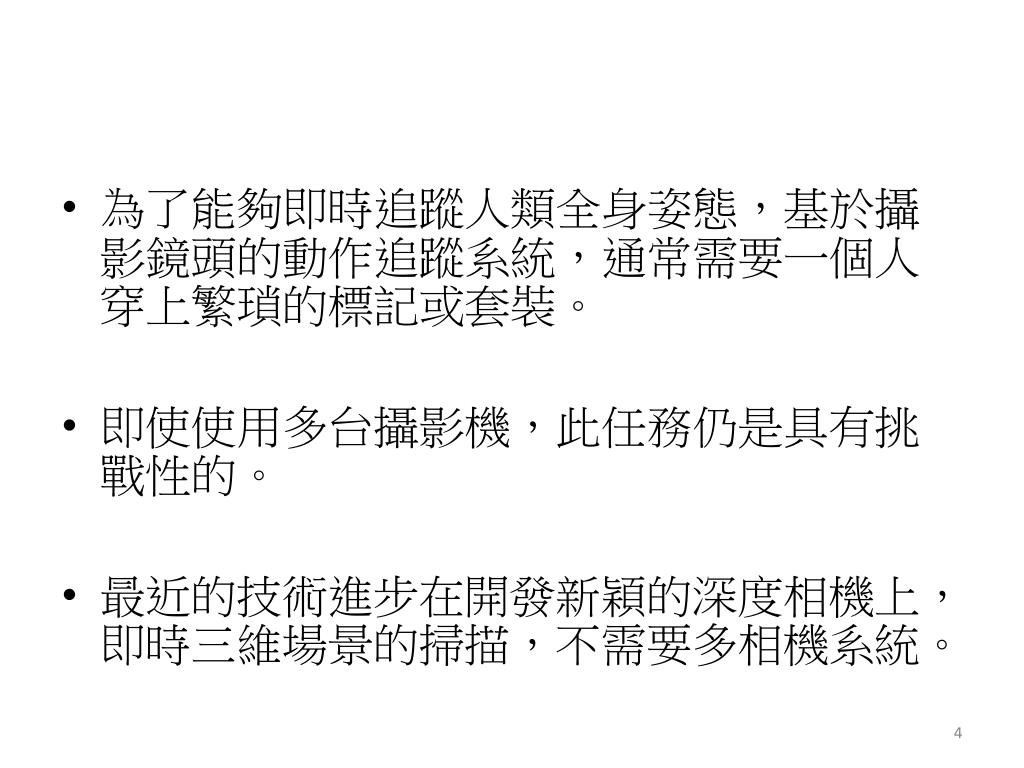

  4. 為了能夠即時追蹤人類全身姿態，基於攝影鏡頭的動作追蹤系統，通常需要一個人穿上繁瑣的標記或套裝。為了能夠即時追蹤人類全身姿態，基於攝影鏡頭的動作追蹤系統，通常需要一個人穿上繁瑣的標記或套裝。 • 即使使用多台攝影機，此任務仍是具有挑戰性的。 • 最近的技術進步在開發新穎的深度相機上，即時三維場景的掃描，不需要多相機系統。

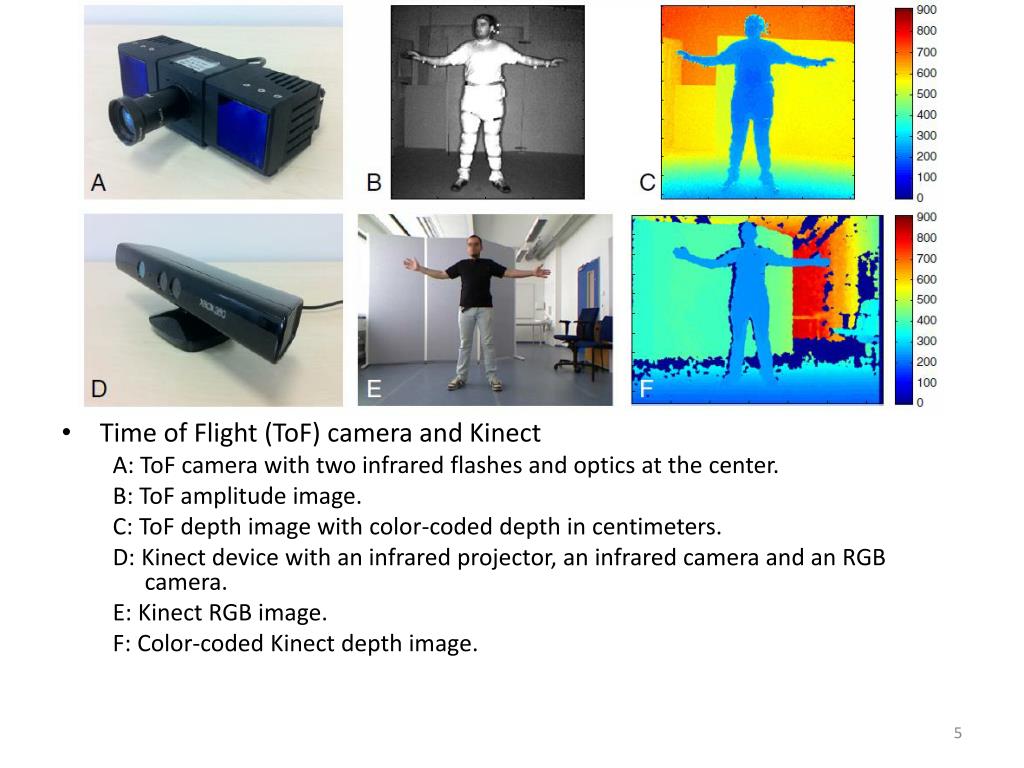

  5. Time of Flight (ToF) camera and Kinect A: ToF camera with two infrared flashes and optics at the center. B: ToF amplitude image. C: ToF depth image with color-coded depth in centimeters. D: Kinect device with an infrared projector, an infrared camera and an RGB camera. E: Kinect RGB image. F: Color-coded Kinect depth image.

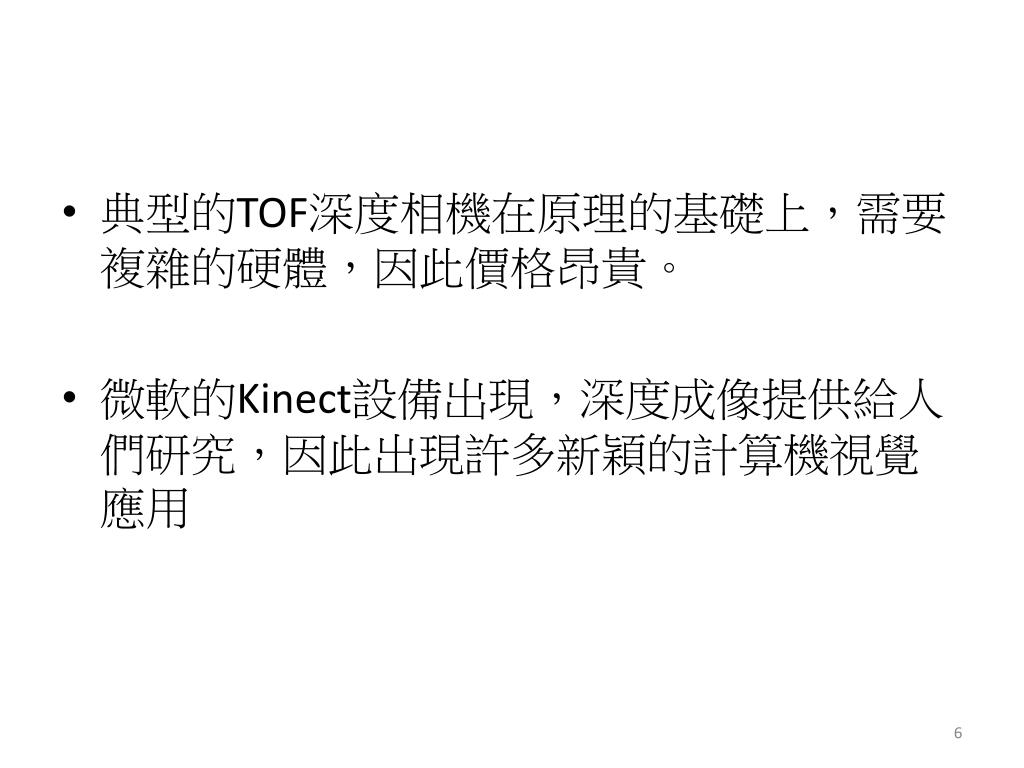

  6. 典型的TOF深度相機在原理的基礎上，需要複雜的硬體，因此價格昂貴。典型的TOF深度相機在原理的基礎上，需要複雜的硬體，因此價格昂貴。 • 微軟的Kinect設備出現，深度成像提供給人們研究，因此出現許多新穎的計算機視覺應用

  7. 本文提出了一種方法，使一個人的追蹤全身運動的深度影像，適用於手勢的互動。本文提出了一種方法，使一個人的追蹤全身運動的深度影像，適用於手勢的互動。 • 依靠數據訓練為人類姿態估計，因此，僅限於一組特定的動作，本文的方法可以追蹤一般看不見的運動。

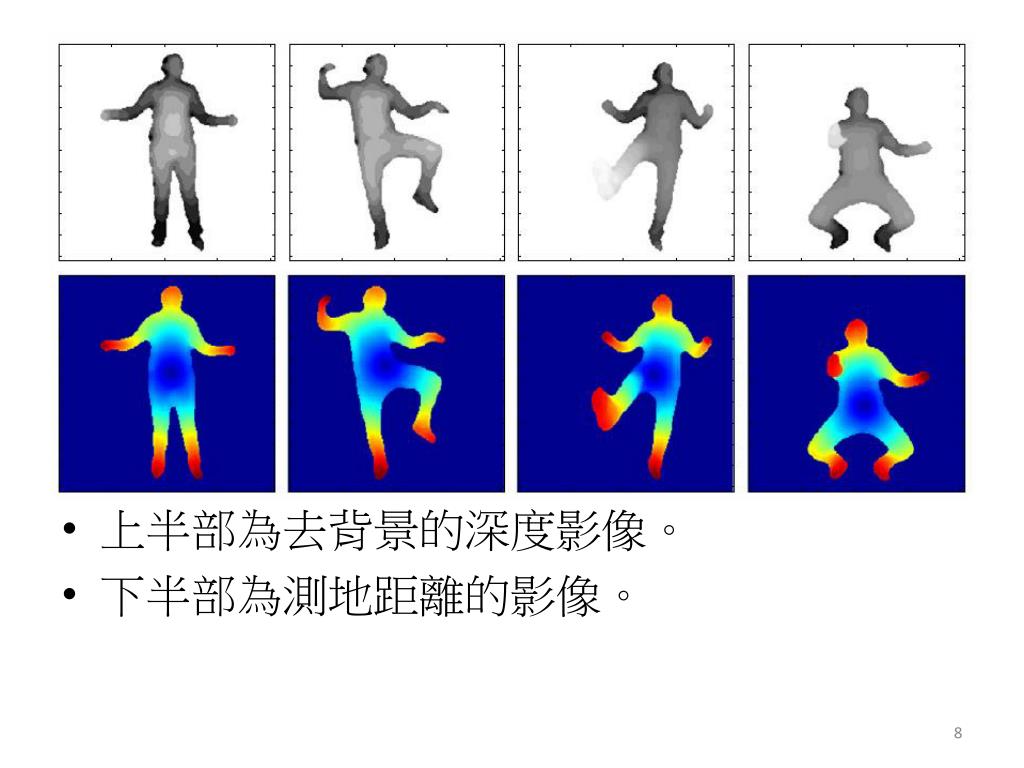

  8. 上半部為去背景的深度影像。 • 下半部為測地距離的影像。

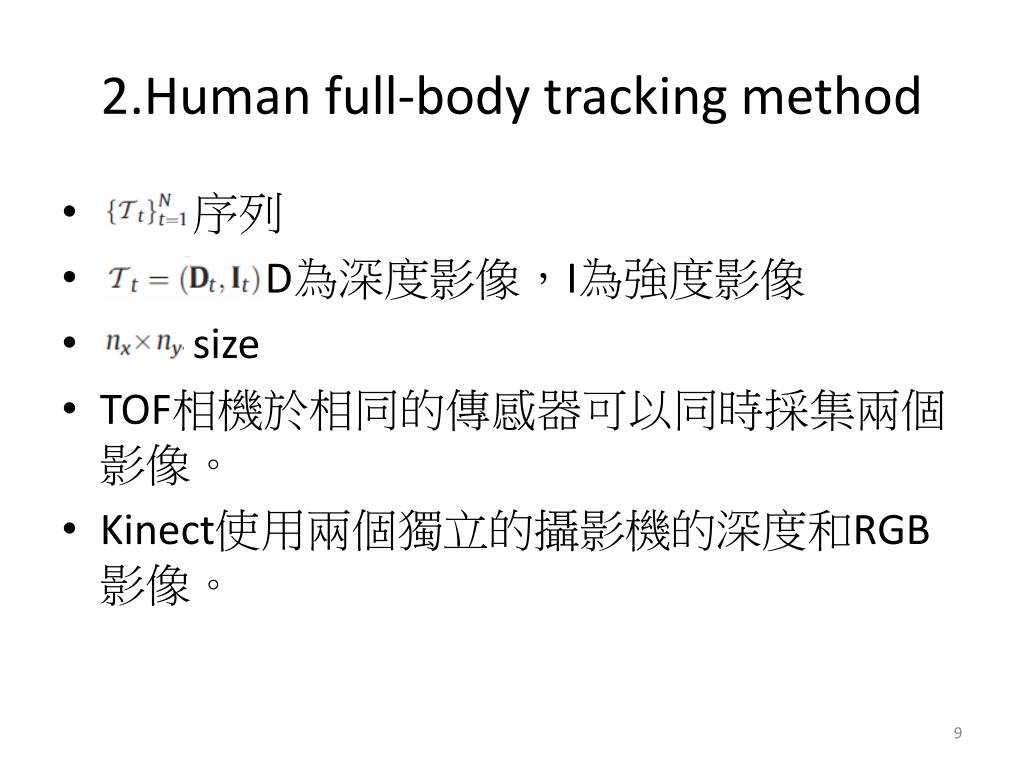

  9. 2.Human full-body tracking method • 序列 • D為深度影像，I為強度影像 • size • TOF相機於相同的傳感器可以同時採集兩個影像。 • Kinect使用兩個獨立的攝影機的深度和RGB影像。

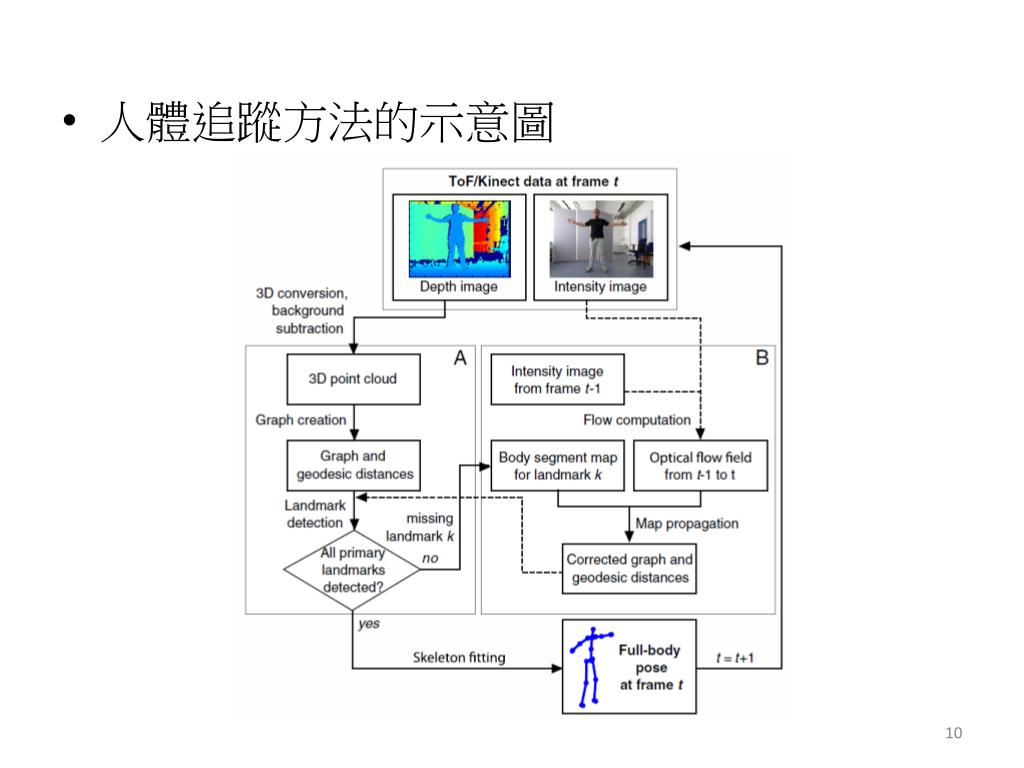

  10. 人體追蹤方法的示意圖

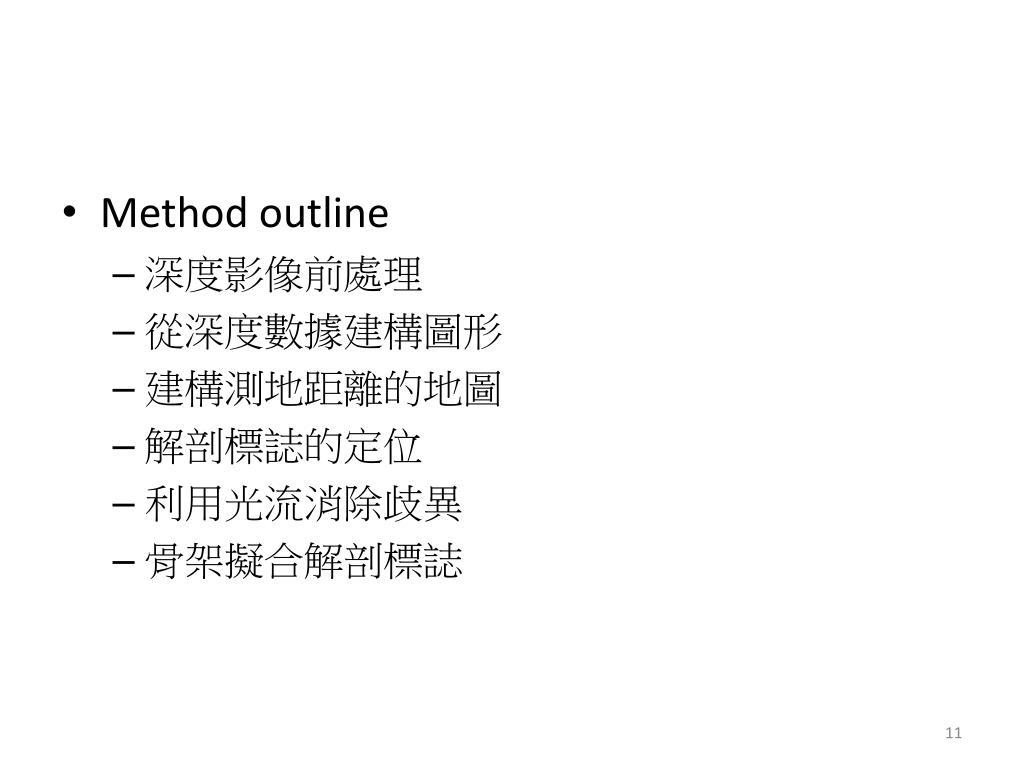

  11. Method outline • 深度影像前處理 • 從深度數據建構圖形 • 建構測地距離的地圖 • 解剖標誌的定位 • 利用光流消除歧異 • 骨架擬合解剖標誌

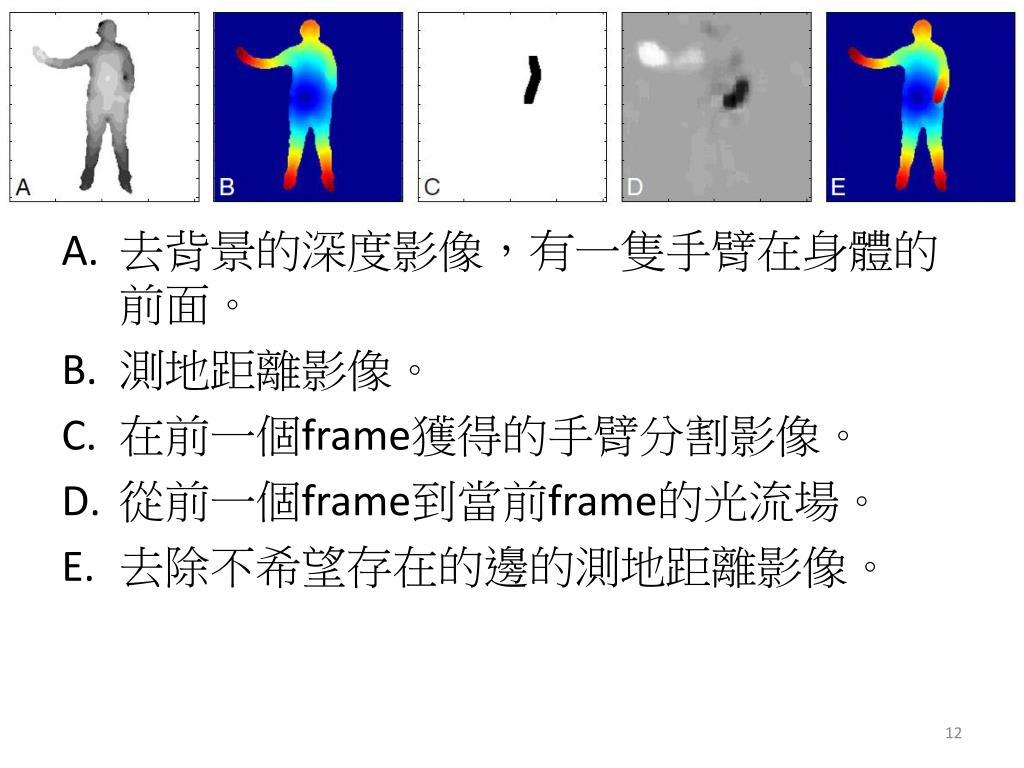

  12. 去背景的深度影像，有一隻手臂在身體的前面。去背景的深度影像，有一隻手臂在身體的前面。 • 測地距離影像。 • 在前一個frame獲得的手臂分割影像。 • 從前一個frame到當前frame的光流場。 • 去除不希望存在的邊的測地距離影像。

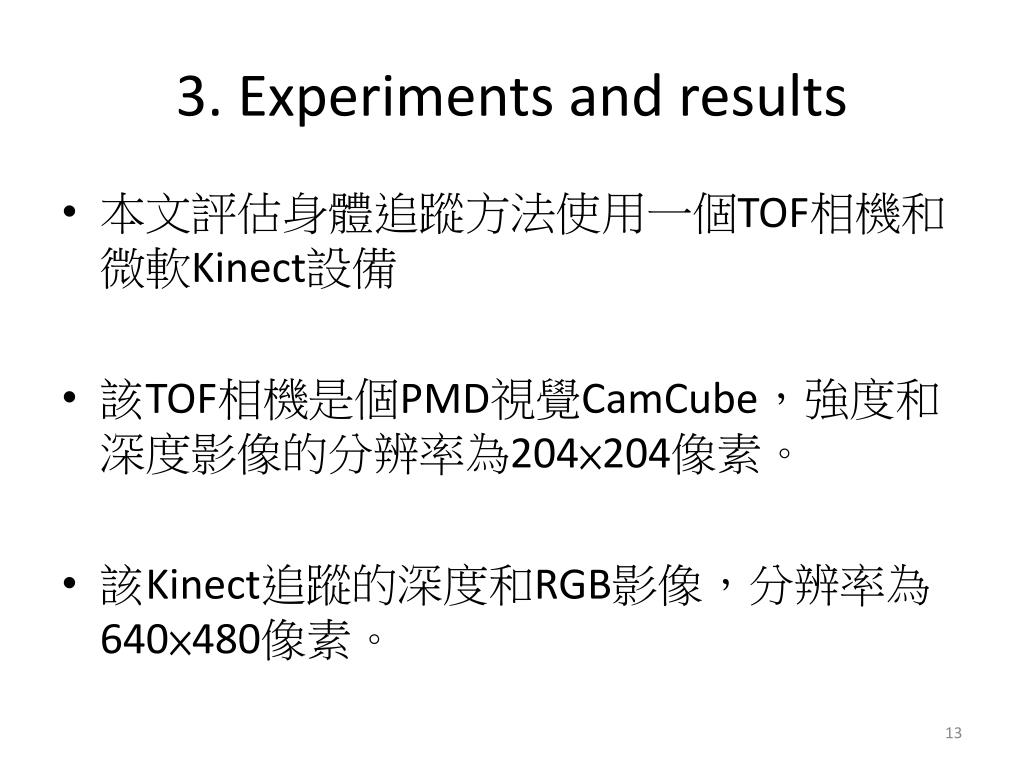

  13. 3. Experiments and results • 本文評估身體追蹤方法使用一個TOF相機和微軟Kinect設備 • 該TOF相機是個PMD視覺CamCube，強度和深度影像的分辨率為204×204像素。 • 該Kinect追蹤的深度和RGB影像，分辨率為640×480像素。

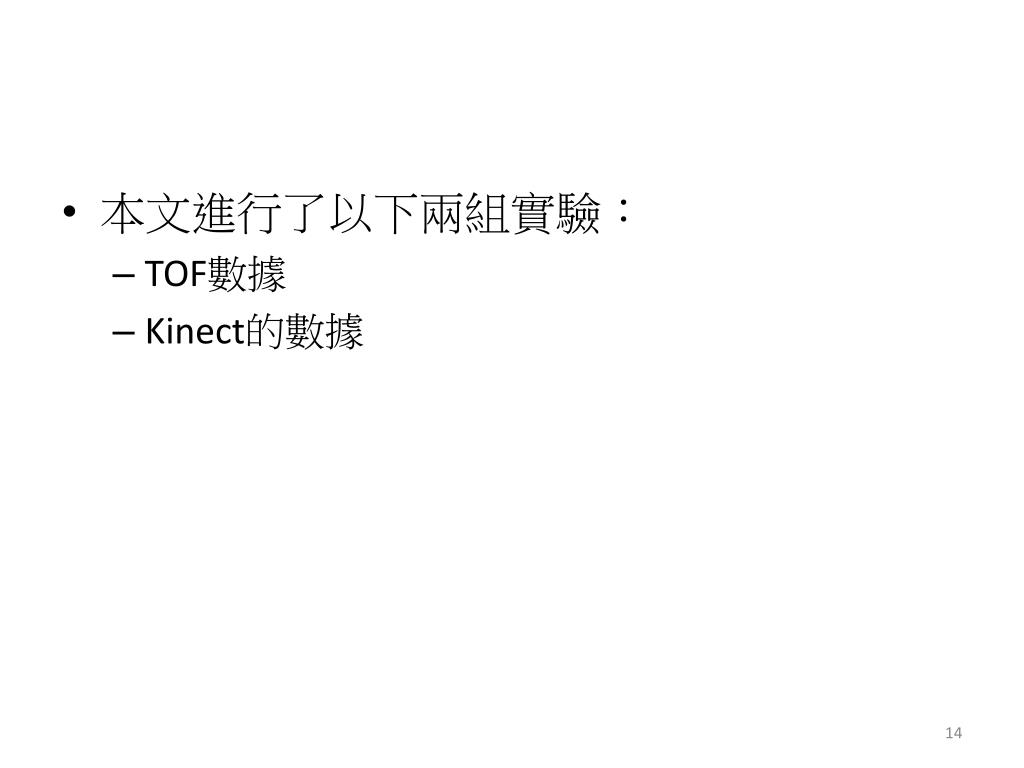

  14. 本文進行了以下兩組實驗： • TOF數據 • Kinect的數據

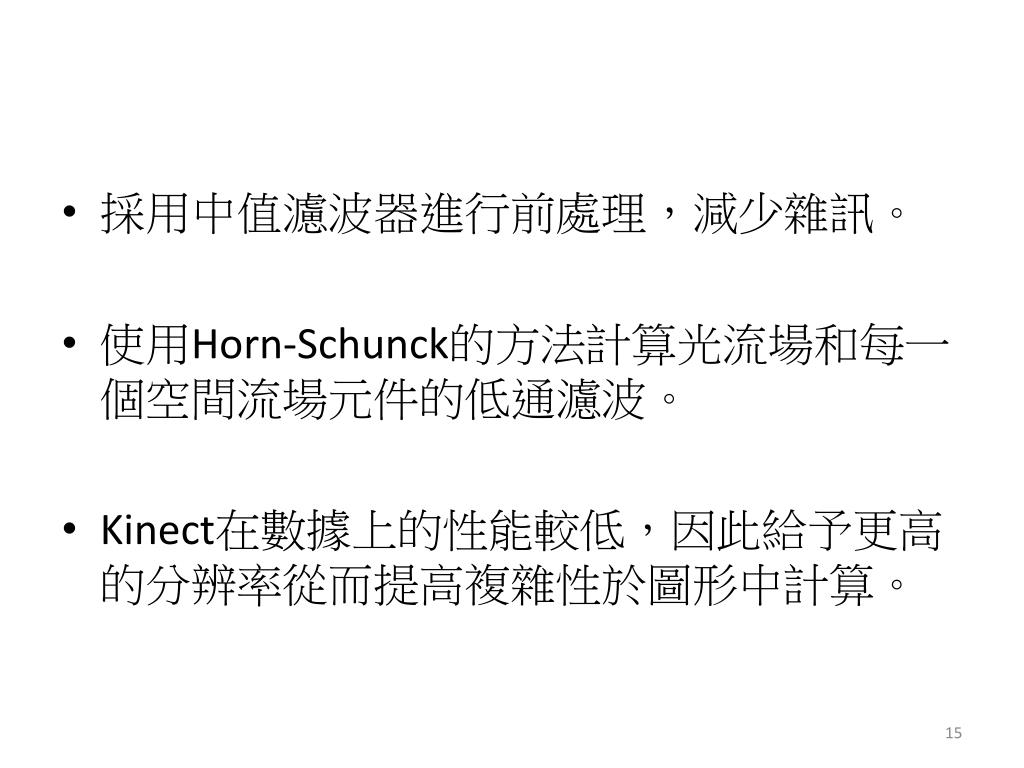

  15. 採用中值濾波器進行前處理，減少雜訊。 • 使用Horn-Schunck的方法計算光流場和每一個空間流場元件的低通濾波。 • Kinect在數據上的性能較低，因此給予更高的分辨率從而提高複雜性於圖形中計算。

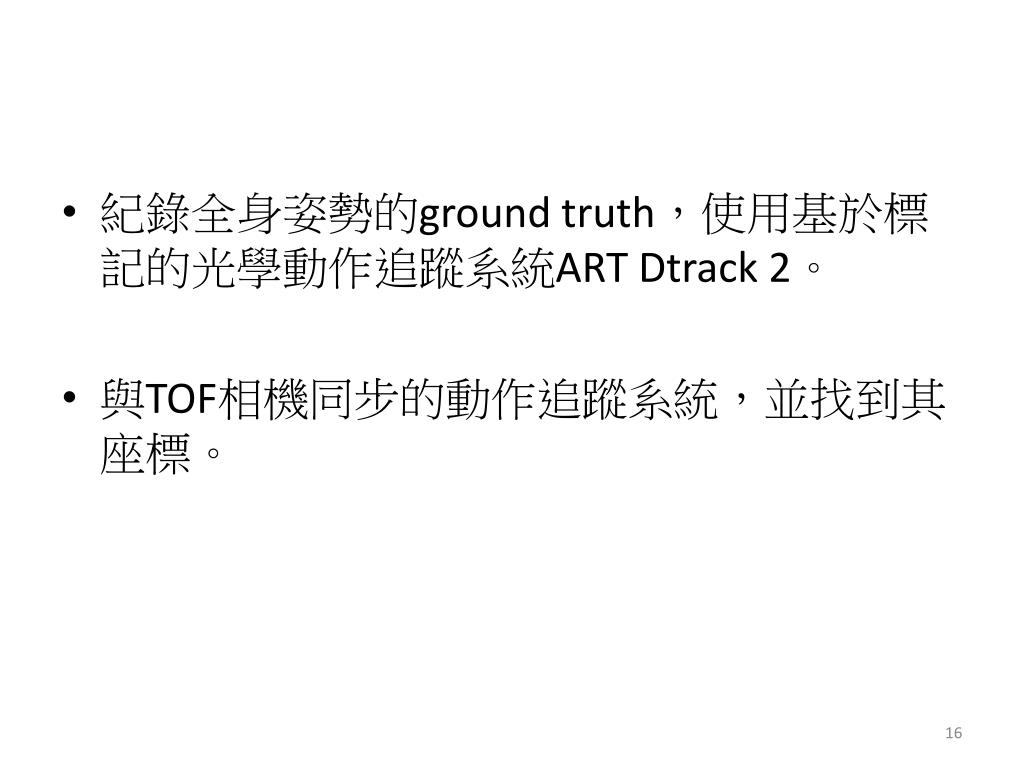

  16. 紀錄全身姿勢的ground truth，使用基於標記的光學動作追蹤系統ART Dtrack 2。 • 與TOF相機同步的動作追蹤系統，並找到其座標。

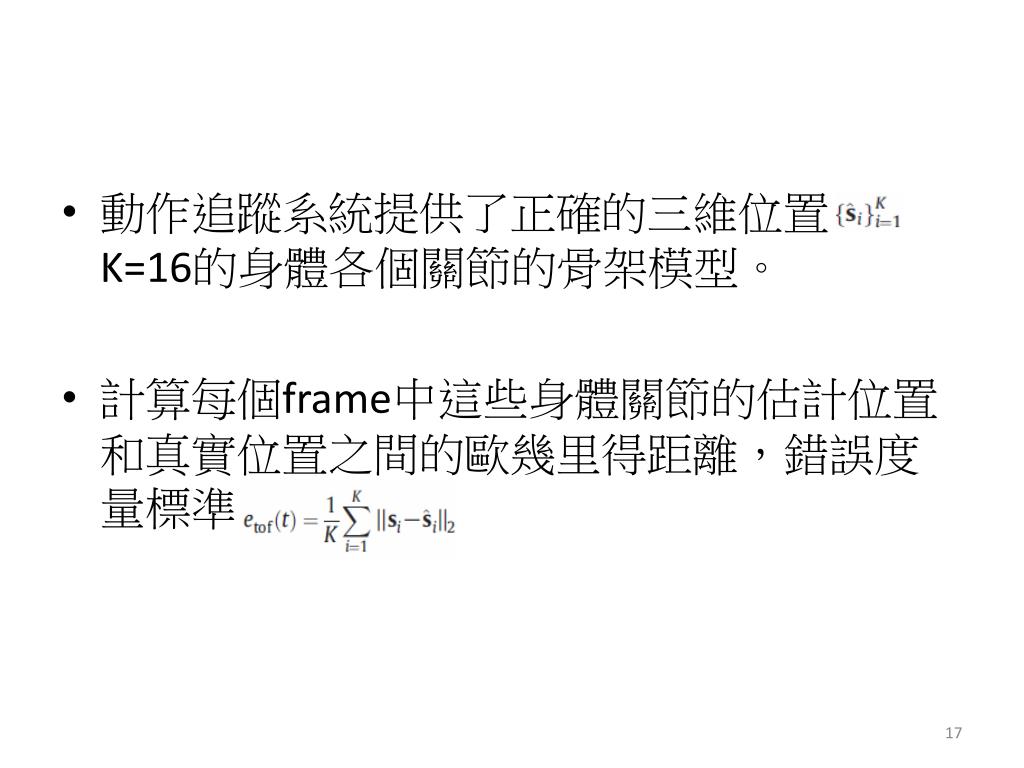

  17. 動作追蹤系統提供了正確的三維位置K=16的身體各個關節的骨架模型。動作追蹤系統提供了正確的三維位置K=16的身體各個關節的骨架模型。 • 計算每個frame中這些身體關節的估計位置和真實位置之間的歐幾里得距離，錯誤度量標準

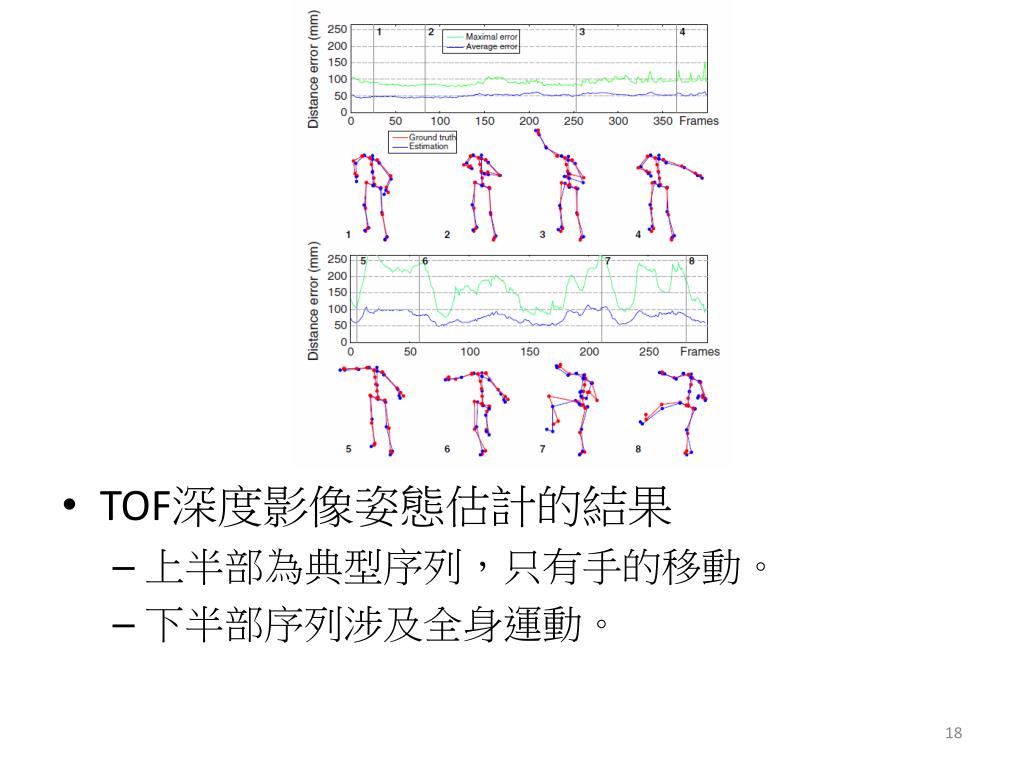

  18. TOF深度影像姿態估計的結果 • 上半部為典型序列，只有手的移動。 • 下半部序列涉及全身運動。

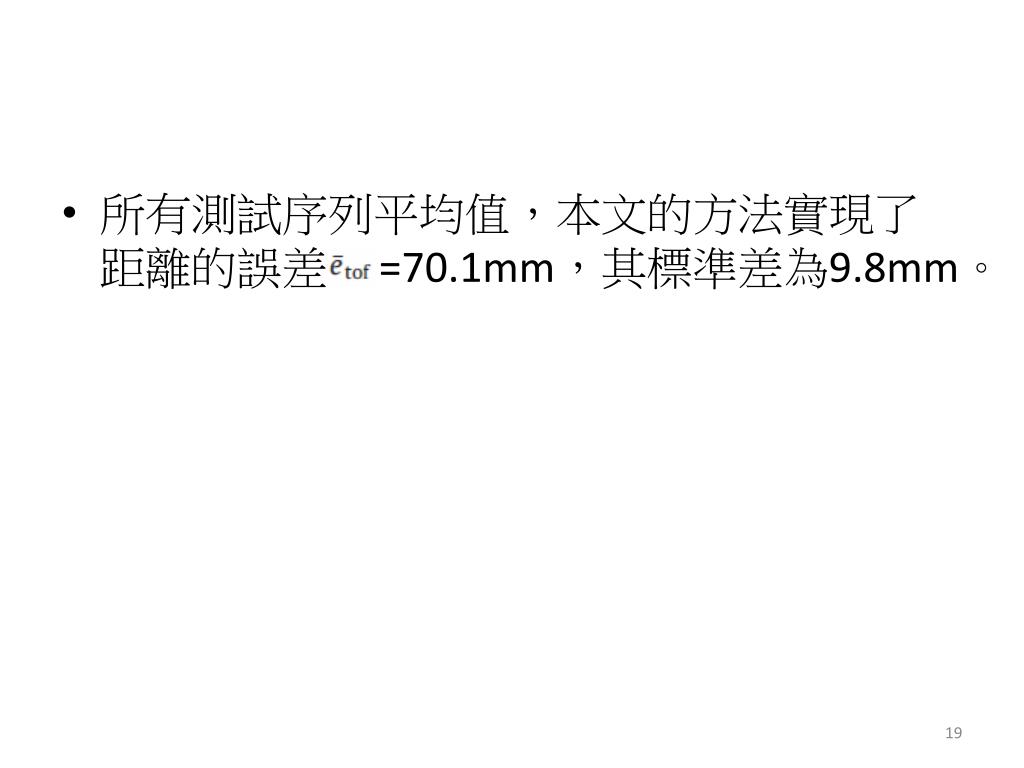

  19. 所有測試序列平均值，本文的方法實現了距離的誤差 =70.1mm，其標準差為9.8mm。

  20. 本文的方法在Kinect數據上的評估效能以open-sourceNITEframework做為參考，因為它提供了一個骨架追蹤演算法，。本文的方法在Kinect數據上的評估效能以open-sourceNITEframework做為參考，因為它提供了一個骨架追蹤演算法，。 • 為了達到這個目的，紀錄NITE的骨架預測於每一個frame的深度圖和強度圖。

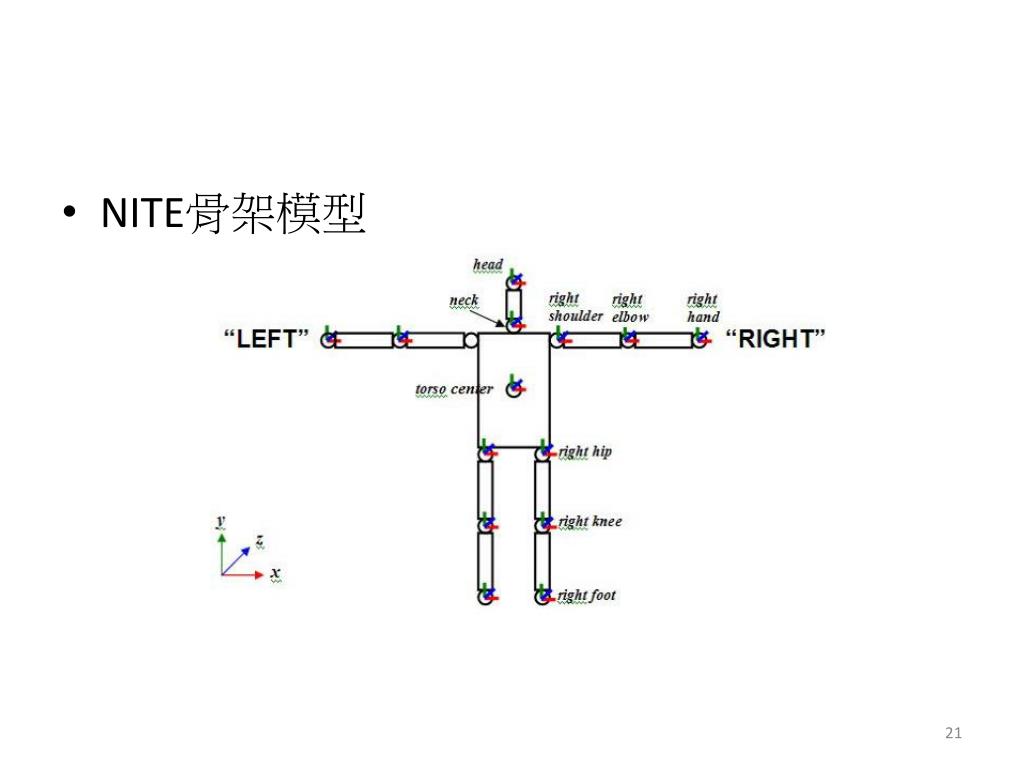

  21. NITE骨架模型

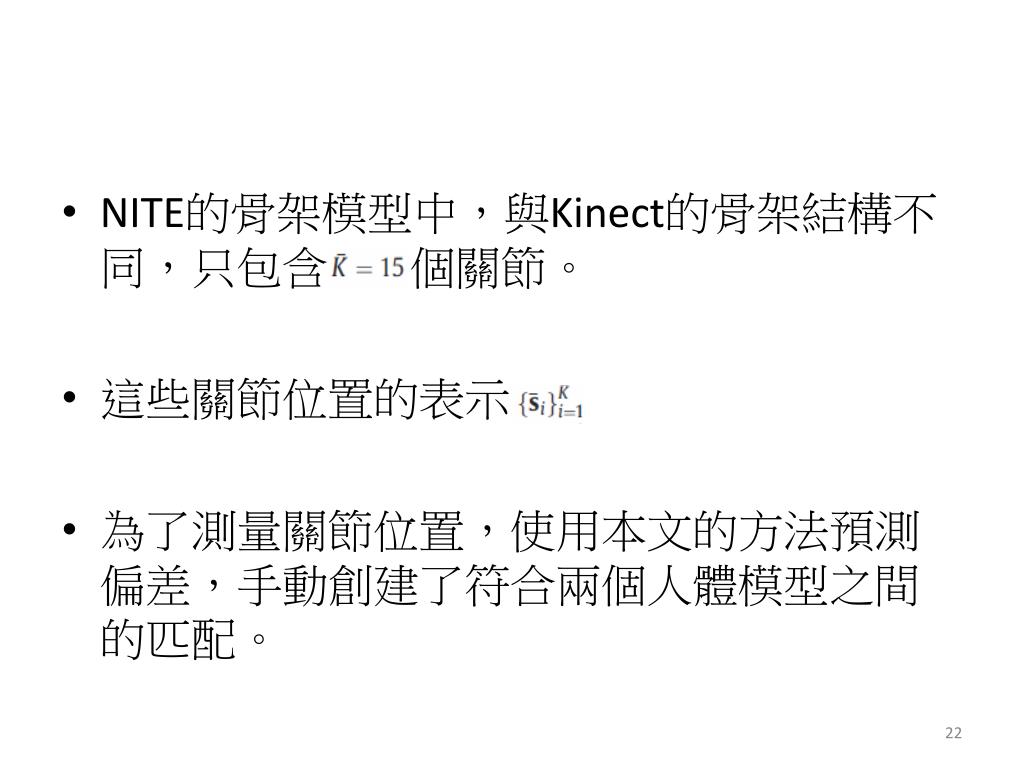

  22. NITE的骨架模型中，與Kinect的骨架結構不同，只包含 個關節。 • 這些關節位置的表示 • 為了測量關節位置，使用本文的方法預測偏差，手動創建了符合兩個人體模型之間的匹配。

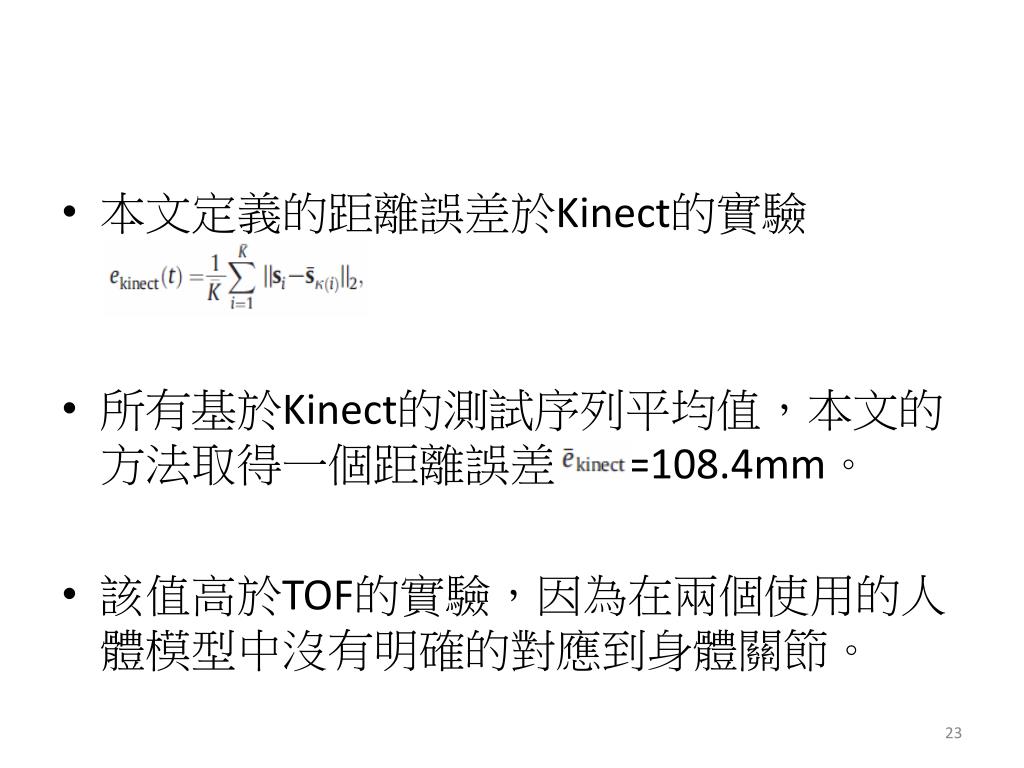

  23. 本文定義的距離誤差於Kinect的實驗 • 所有基於Kinect的測試序列平均值，本文的方法取得一個距離誤差 =108.4mm。 • 該值高於TOF的實驗，因為在兩個使用的人體模型中沒有明確的對應到身體關節。

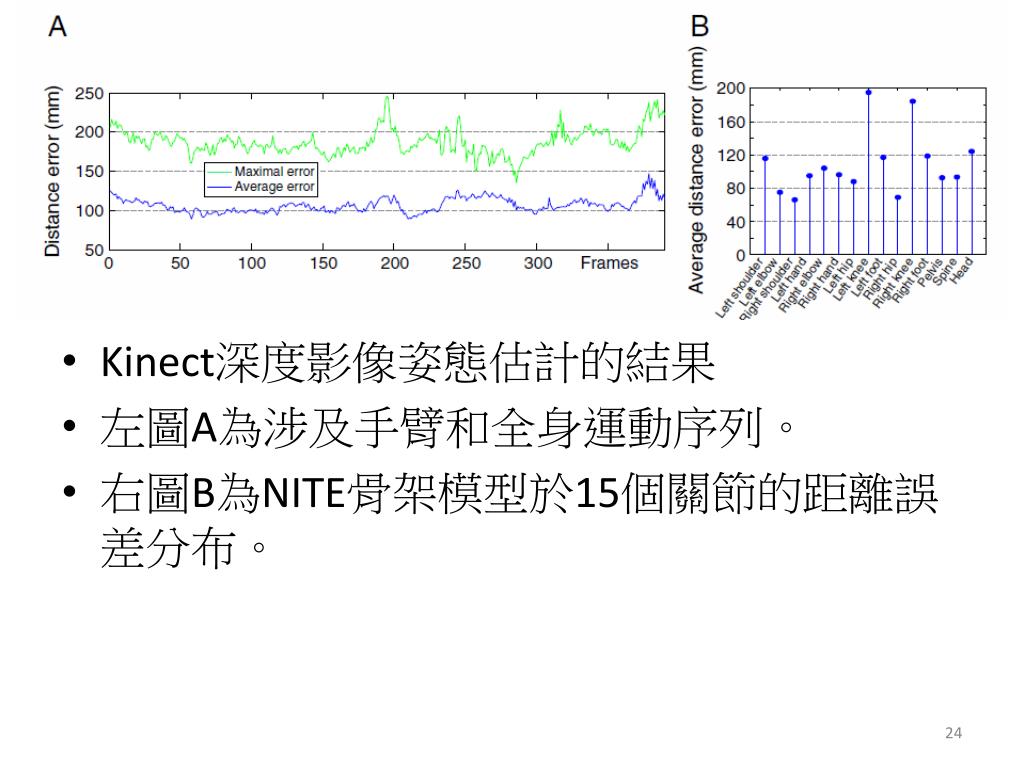

  24. Kinect深度影像姿態估計的結果 • 左圖A為涉及手臂和全身運動序列。 • 右圖B為NITE骨架模型於15個關節的距離誤差分布。

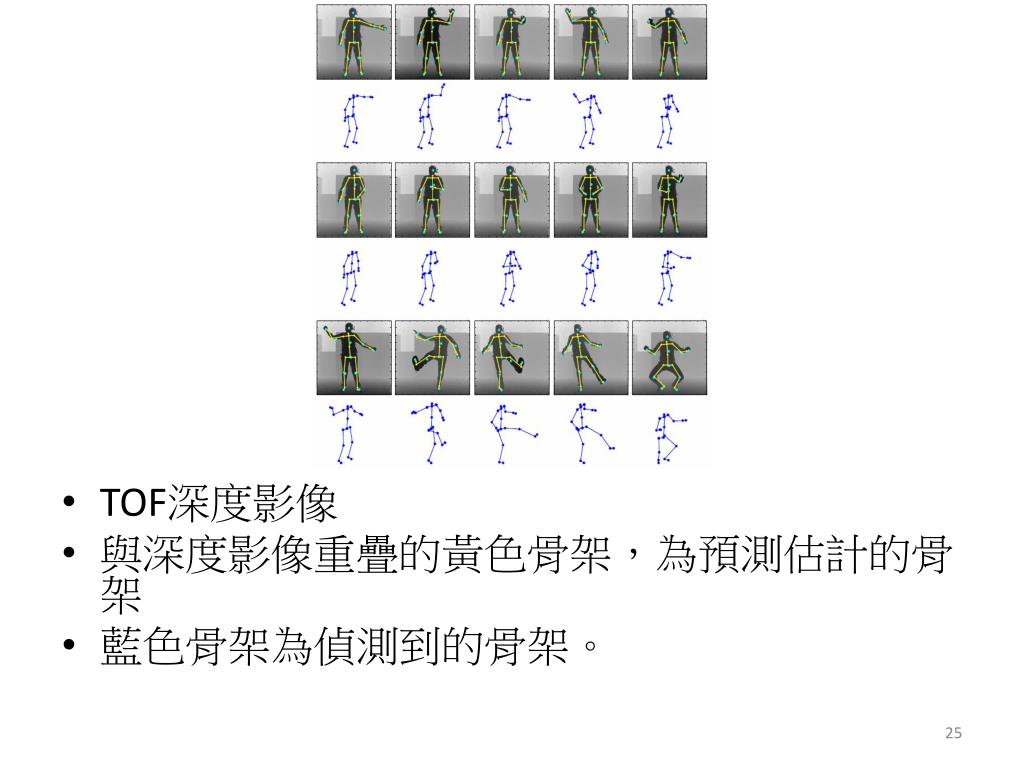

  25. TOF深度影像 • 與深度影像重疊的黃色骨架，為預測估計的骨架 • 藍色骨架為偵測到的骨架。

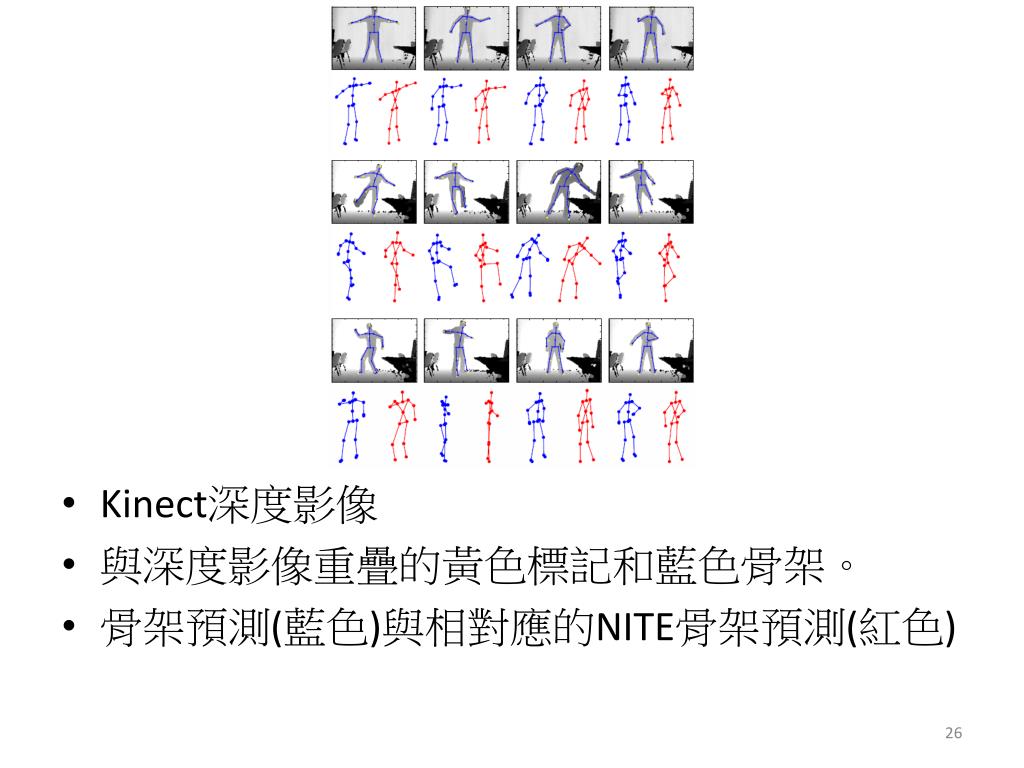

  26. Kinect深度影像 • 與深度影像重疊的黃色標記和藍色骨架。 • 骨架預測(藍色)與相對應的NITE骨架預測(紅色)

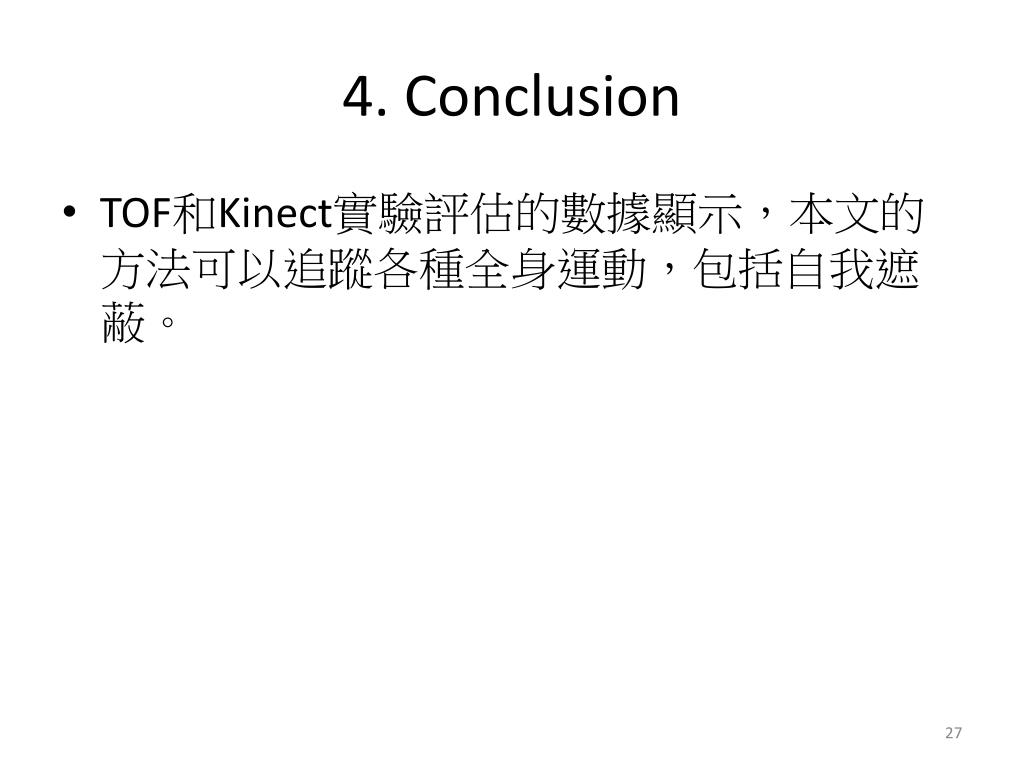

  27. 4. Conclusion • TOF和Kinect實驗評估的數據顯示，本文的方法可以追蹤各種全身運動，包括自我遮蔽。

  28. END THANK YOU
