Sequential design

tokala avatar
tokala
15 diapositives · 249 Views · Oct 06, 2014

Sequential design. library ieee; use ieee.std_logic_1164.all; entity ff is port ( s,r : in std_logic; q,qbar : out std_logic ); end ff; architecture behave of ff is begin process begin if (s = '0' and r = '0') then q <= '1'; qbar <= '0';

Sequential design - slide 1
01 / 15Sequential design
1 / 17

Télécharger la présentation

Sequential design
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

  1. Sequential design library ieee; use ieee.std_logic_1164.all; entity ff is port ( s,r : in std_logic; q,qbar : out std_logic ); end ff; architecture behave of ff is begin process begin if (s = '0' and r = '0') then q <= '1'; qbar <= '0'; elsif (s = '0' and r = '1') then q <= '0'; qbar <= '1';

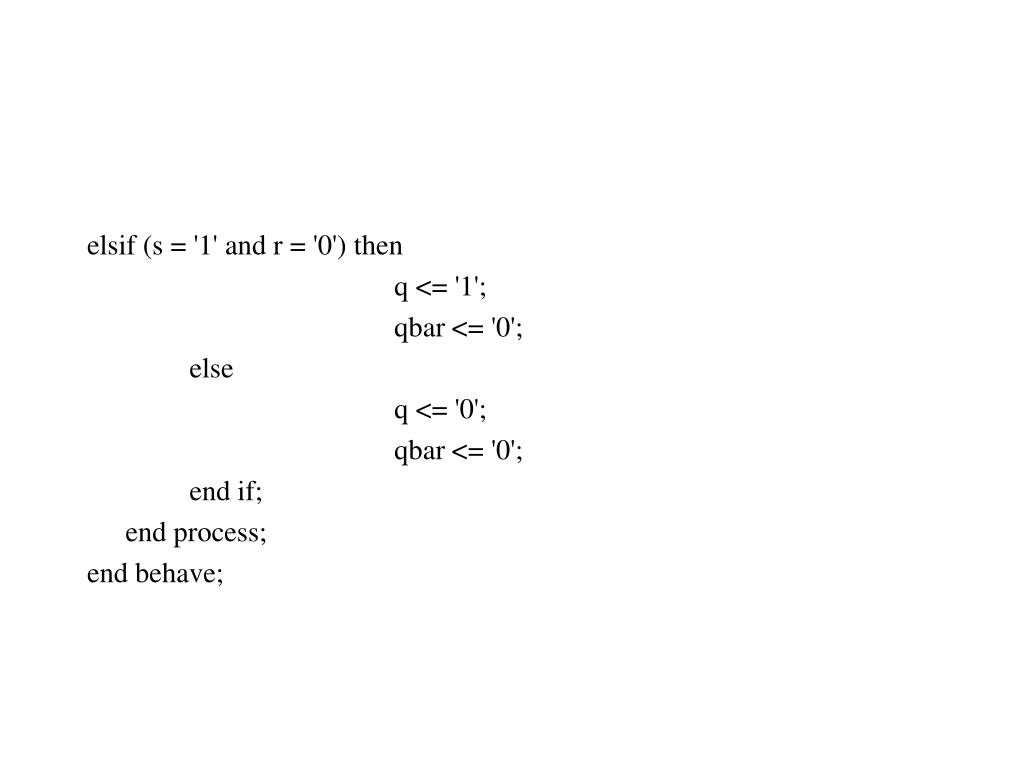

  2. elsif (s = '1' and r = '0') then q <= '1'; qbar <= '0'; else q <= '0'; qbar <= '0'; end if; end process; end behave;

  3. D-flip flop library ieee; use ieee.std_logic_1164.all; entity dff is port (d, clk : in std_logic; q, qbar : out std_logic ); end dff;

  4. architecture behave of dff is signal temp : std_logic; begin process (clk) begin if (clk'event and clk = '0') then temp <= d; end if; q <= temp; qbar <= not temp; end process; end behave;

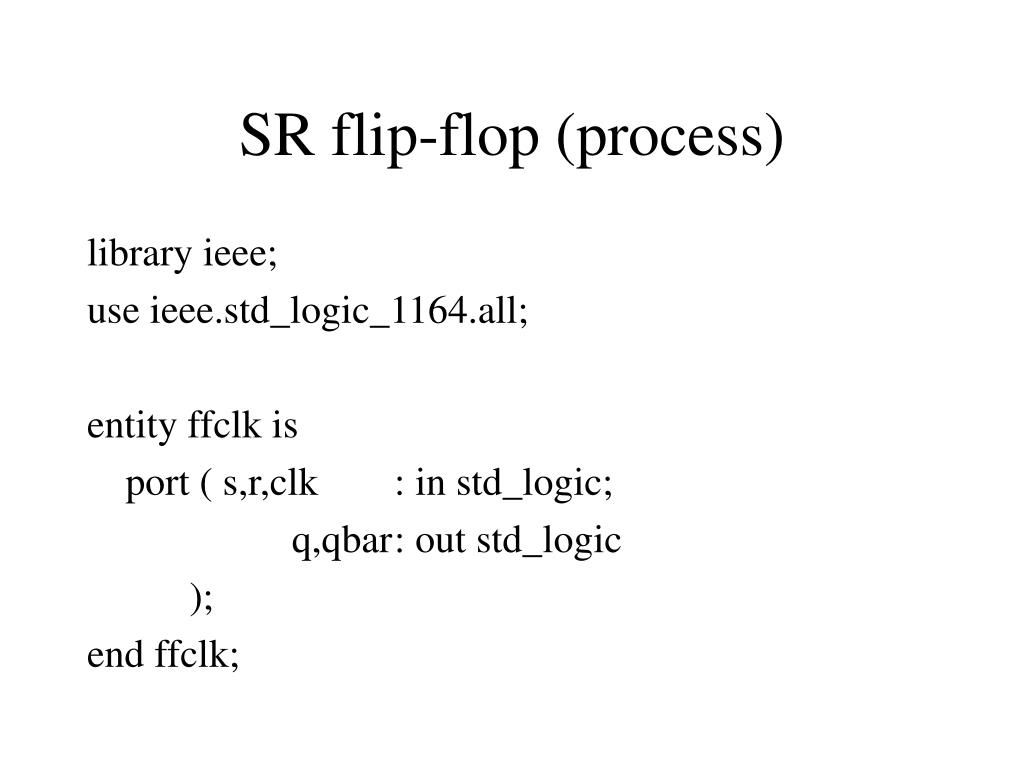

  5. SR flip-flop (process) library ieee; use ieee.std_logic_1164.all; entity ffclk is port ( s,r,clk : in std_logic; q,qbar : out std_logic ); end ffclk;

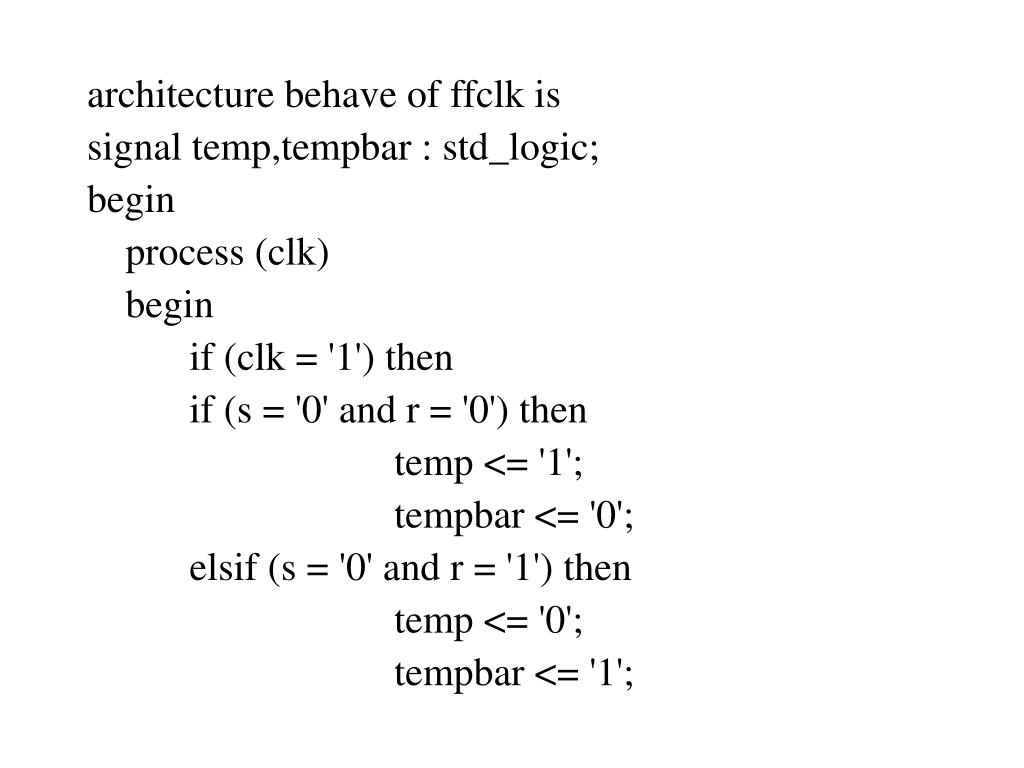

  6. architecture behave of ffclk is signal temp,tempbar : std_logic; begin process (clk) begin if (clk = '1') then if (s = '0' and r = '0') then temp <= '1'; tempbar <= '0'; elsif (s = '0' and r = '1') then temp <= '0'; tempbar <= '1';

  7. elsif (s = '1' and r = '0') then temp <= '1'; tempbar <= '0'; else temp <= '0'; tempbar <= '0'; end if; else temp <= temp; tempbar <= tempbar; end if; q <= temp; qbar <= tempbar; end process; --q <= temp; --qbar <= tempbar; end behave;

  8. counter library ieee; use ieee.std_logic_1164.all; use ieee.std_logic_unsigned.all; use ieee.std_logic_arith.all; entity counter4bit is port (load,clear, clk : in std_logic; d : in std_logic_vector (3 downto 0); q : out std_logic_vector (3 downto 0) ); end counter4bit;

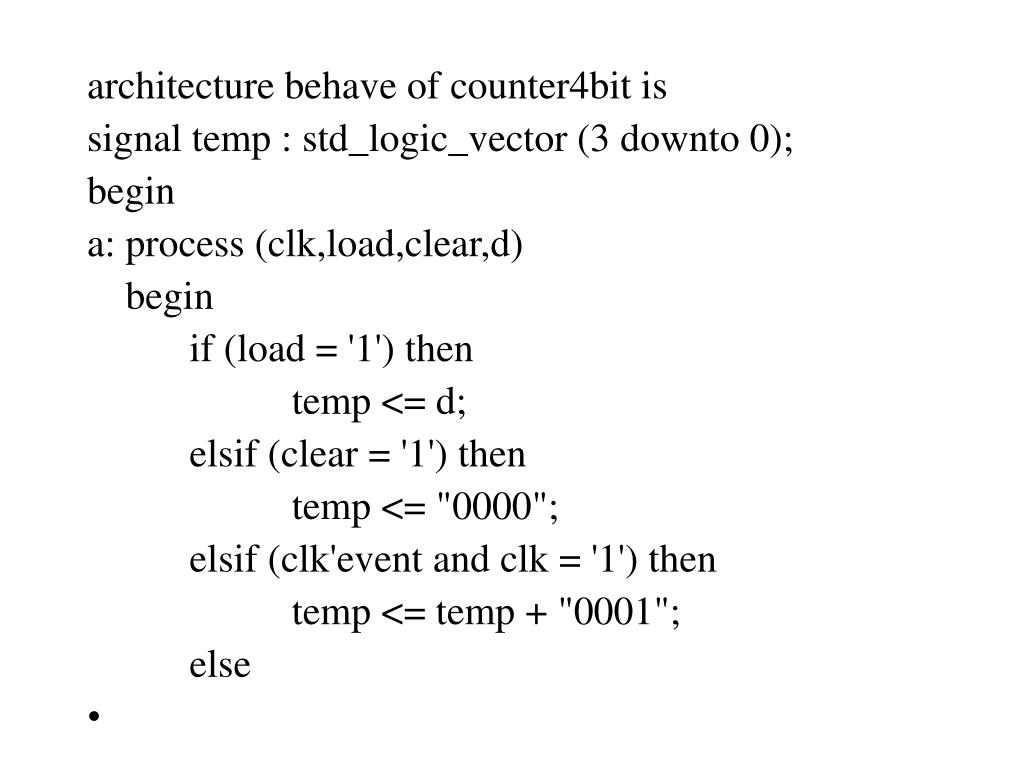

  9. architecture behave of counter4bit is signal temp : std_logic_vector (3 downto 0); begin a: process (clk,load,clear,d) begin if (load = '1') then temp <= d; elsif (clear = '1') then temp <= "0000"; elsif (clk'event and clk = '1') then temp <= temp + "0001"; else

  10. temp <= temp; end if; end process a; q <= temp; --b: process (clk) --begin --if (clk'event and clk = '1') then --q <= temp; --end if; --end process b; end behave;

  11. With second process (b)
